FUEL PUMP CIRCUIT

Removal and Installation

EBS00R3X

FUEL PUMP

Refer to “Fuel Pump, Fuel Level Sensor Unit and Fuel Filter”, FE-9.

REFRIGERANT PRESSURE SENSOR

EC-919

[QG (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

REFRIGERANT PRESSURE SENSOR

PFP:92136

Component Description

EBS00R3Y

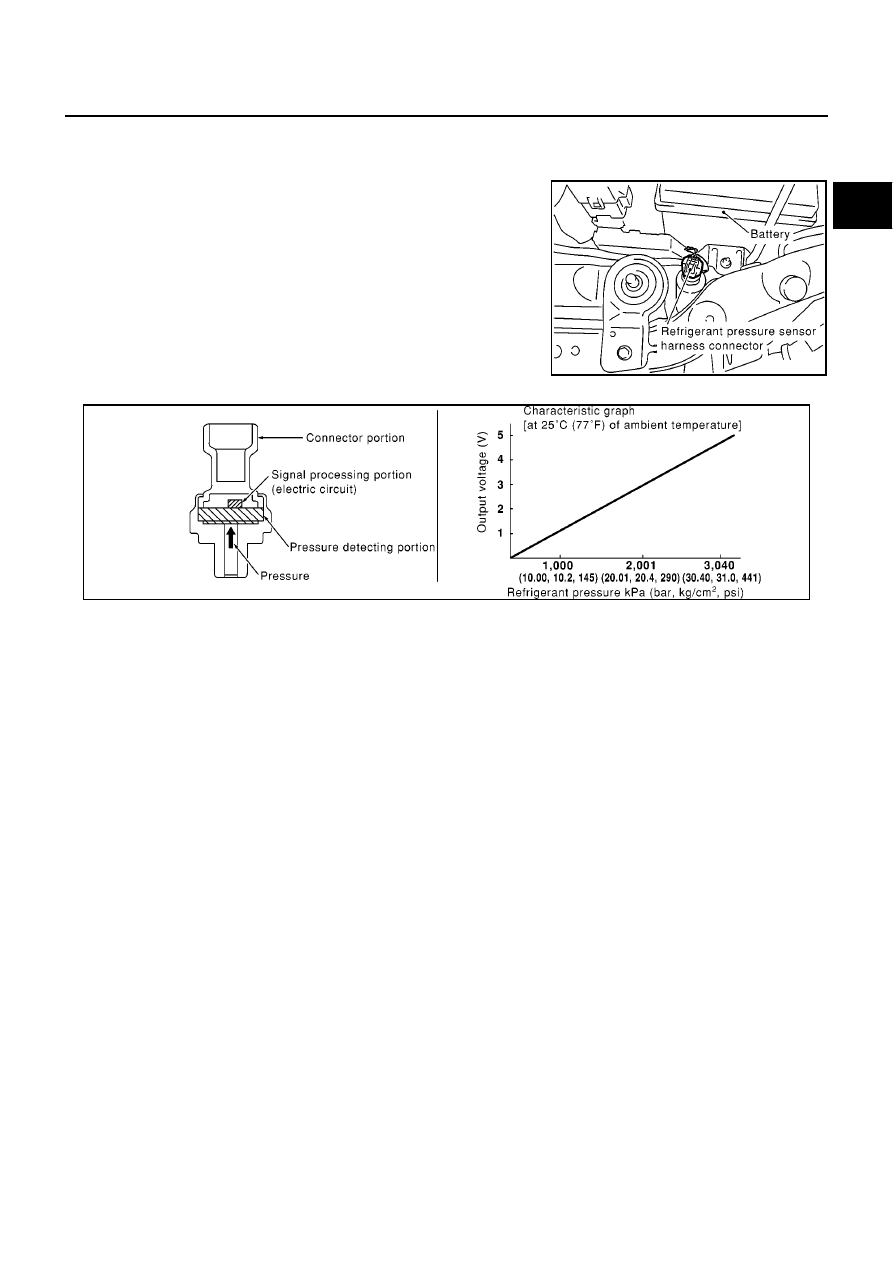

The refrigerant pressure sensor is installed at the liquid tank of the
air conditioner system. The sensor uses an electrostatic volume
pressure transducer to convert refrigerant pressure to voltage. The
voltage signal is sent to ECM, and ECM controls cooling fan system.

MBIB0116E

SEF099X

EC-920

[QG (WITHOUT EURO-OBD)]

REFRIGERANT PRESSURE SENSOR

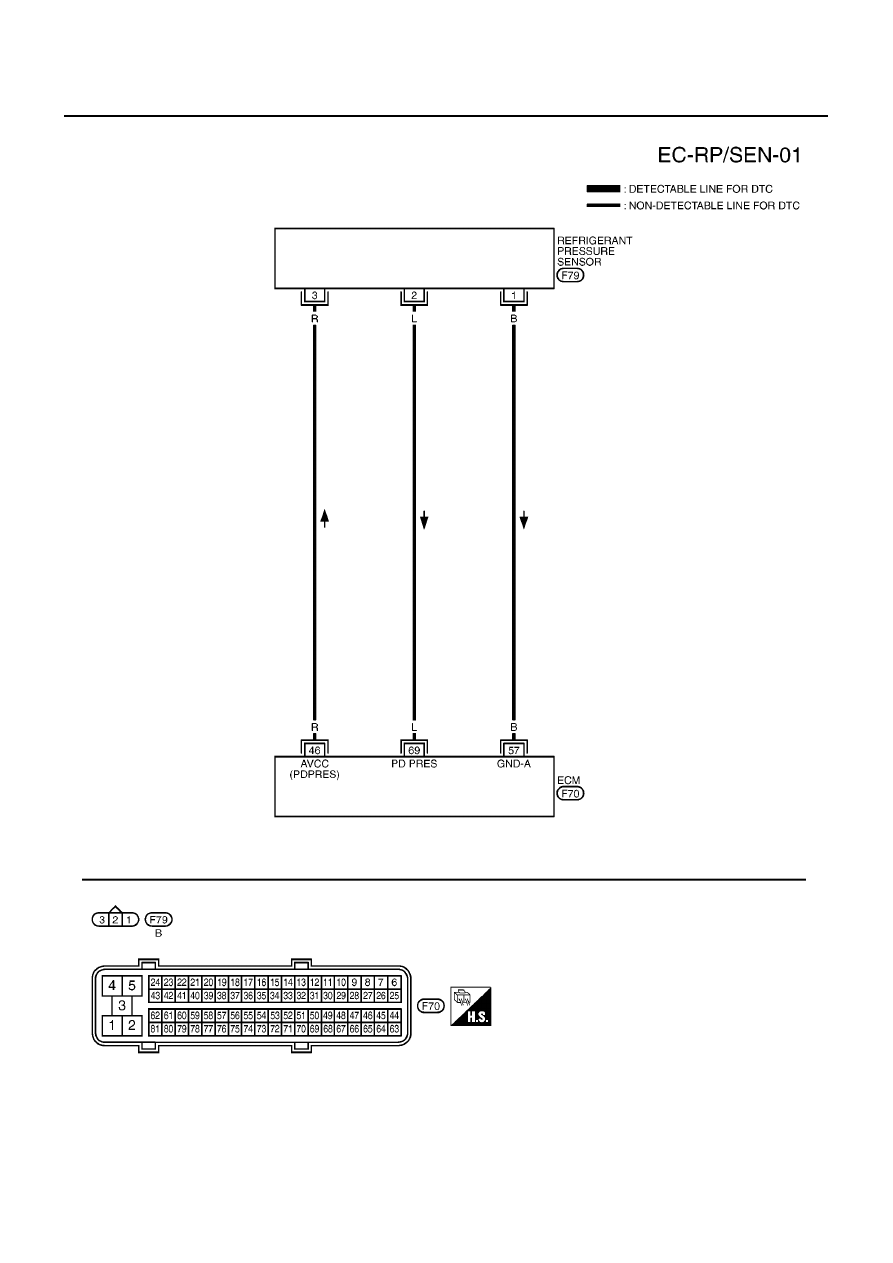

Wiring Diagram

EBS00R3Z

YEC476A

REFRIGERANT PRESSURE SENSOR

EC-921

[QG (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

Diagnostic Procedure

EBS00R40

1.

CHECK REFRIGERANT PRESSURE SENSOR OVERALL FUNCTION

1.

Start engine and warm it up to normal operating temperature.

2.

Turn A/C switch and blower switch “ON”.

3.

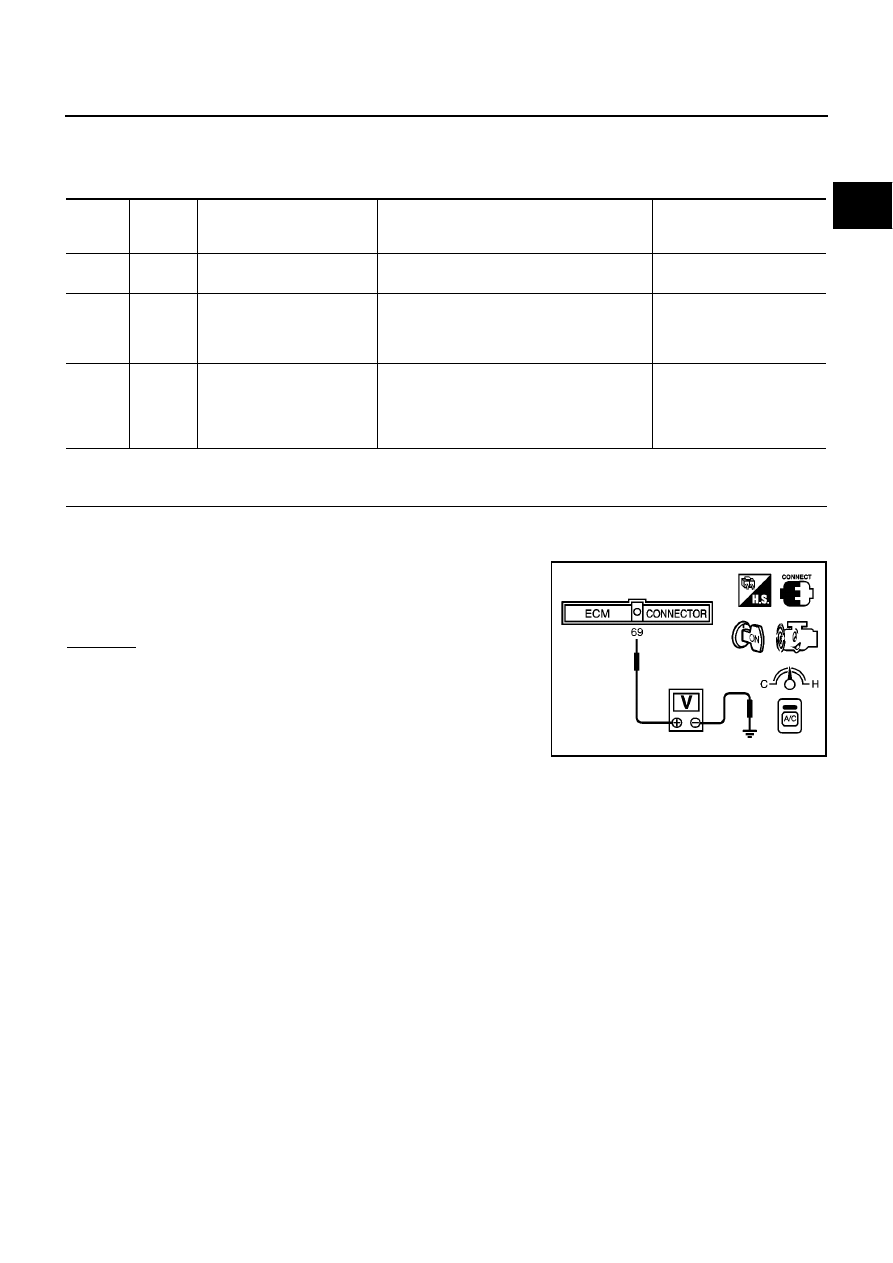

Check voltage between ECM terminal 69 and ground with CON-
SULT-II or tester.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 2.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

46

R

Sensor power supply
(Refrigerant pressure sensor)

[Ignition switch “ON”]

Approximately 5V

57

B

Sensors' ground
(Power steering pressure
sensor/Refrigerant pressure
sensor)

[Engine is running]

●

Warm-up condition

●

Idle speed

Approximately 0V

69

L

Refrigerant pressure sensor

[Engine is running]

●

Warm-up condition

●

Both A/C switch and blower switch are “ON”.

(Compressor operates.)

1.0 - 4.0V

Voltage: 1.0 - 4.0V

MBIB0035E
