DTC P1805 BRAKE SWITCH

3.

DETECT MALFUNCTIONING PART

Check the following.

●

15A fuse

●

Fuse block (J/B) connector M2

●

Harness for open and short between stop lamp switch and battery

>> Repair open circuit or short to ground or short to power in harness or connectors.

4.

CHECK STOP LAMP SWITCH INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Disconnect ECM harness connector.

2.

Disconnect stop lamp switch harness connector.

3.

Check harness continuity between ECM terminal 101 and stop
lamp switch terminal 2.
Refer to Wiring Diagram.

4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 5.

NG

>> Repair open circuit or short to ground or short to power

in harness or connectors.

5.

CHECK STOP LAMP SWITCH

Refer to

EC-814, "Component Inspection"

.

OK or NG

OK

>> GO TO 6.

NG

>> Replace stop lamp switch.

6.

CHECK INTERMITTENT INCIDENT

Refer to

EC-644, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

Component Inspection

EBS00R1C

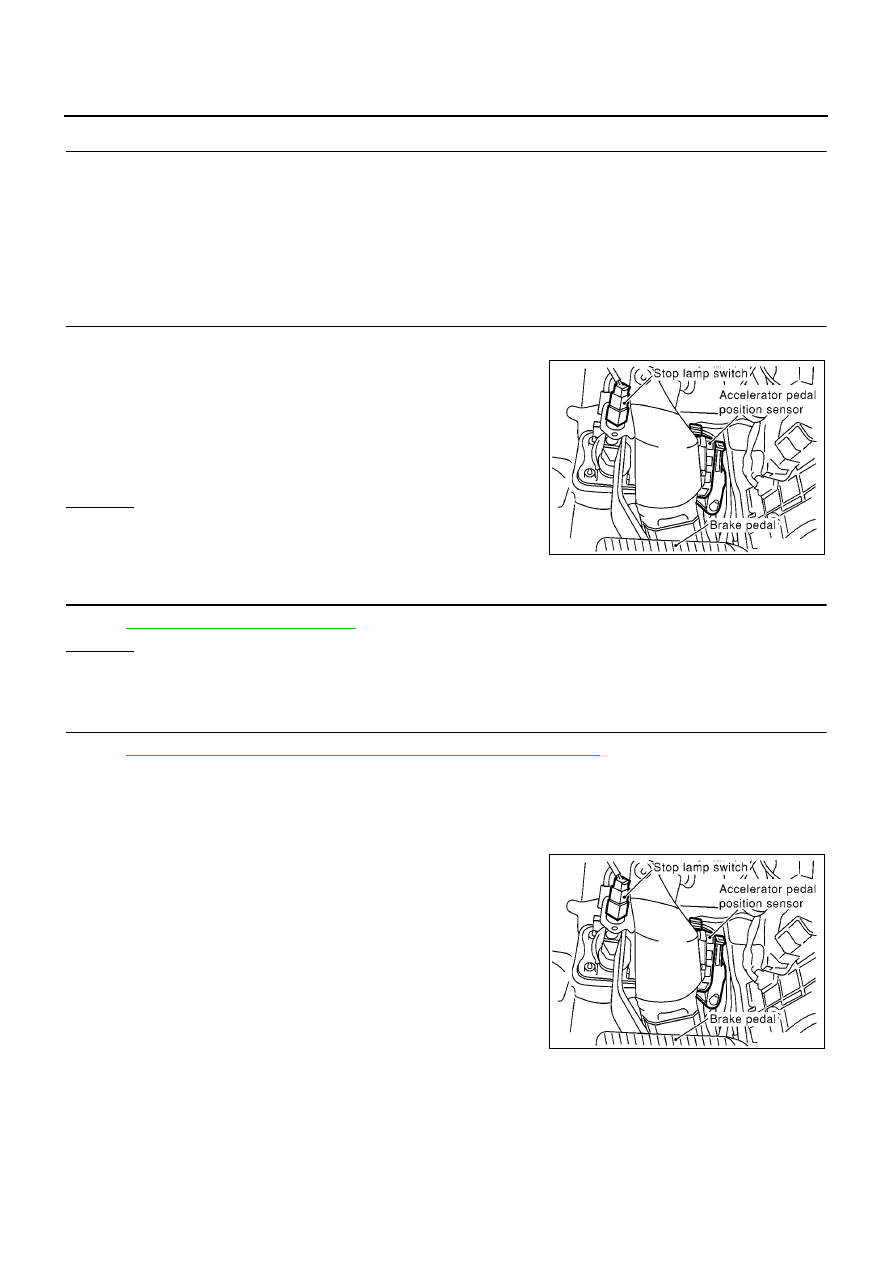

STOP LAMP SWITCH

1.

Disconnect stop lamp switch harness connector.

Continuity should exist.

MBIB0152E

MBIB0152E

DTC P1805 BRAKE SWITCH

EC-815

[QG (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

2.

Check continuity between stop lamp switch terminals 1 and 2
under the following conditions.

If NG, adjust brake pedal installation, refer to “BRAKE PEDAL
AND BRACKET”, BR-14, and perform step 2 again.

Conditions

Continuity

Brake pedal fully released

Should not exist.

Brake pedal depressed

Should exist.

PBIB0118E

EC-816

[QG (WITHOUT EURO-OBD)]

HO2S1 HEATER (M/T MODELS)

HO2S1 HEATER (M/T MODELS)

PFP:22690

Description

EBS00R1D

SYSTEM DESCRIPTION

The ECM performs ON/OFF duty control of the heated oxygen sensor 1 heater corresponding to the engine
speed and engine coolant temperature. The duty percent varies with engine coolant temperature when engine
is started.

OPERATION

CONSULT-II Reference Value in Data Monitor Mode

EBS00R1E

Specification data are reference values.

Sensor

Input Signal to ECM

ECM function

Actuator

Camshaft position sensor (PHASE)
Crankshaft position sensor (POS)

Engine speed

Heated oxygen sensor 1
heater control

Heated oxygen sensor 1
heater

Engine coolant temperature sensor

Engine coolant temperature

Engine speed

rpm

Heated oxygen sensor 1 heater

Above 3,600

OFF

Below 3,600 after warming up

ON

MONITOR ITEM

CONDITION

SPECIFICATION

HO2S1 HTR (B1)

●

Engine: After warming up

●

Engine speed: Below 3,600 rpm

ON

●

Engine speed: Above 3,600 rpm

OFF

HO2S1 HEATER (M/T MODELS)

EC-817

[QG (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

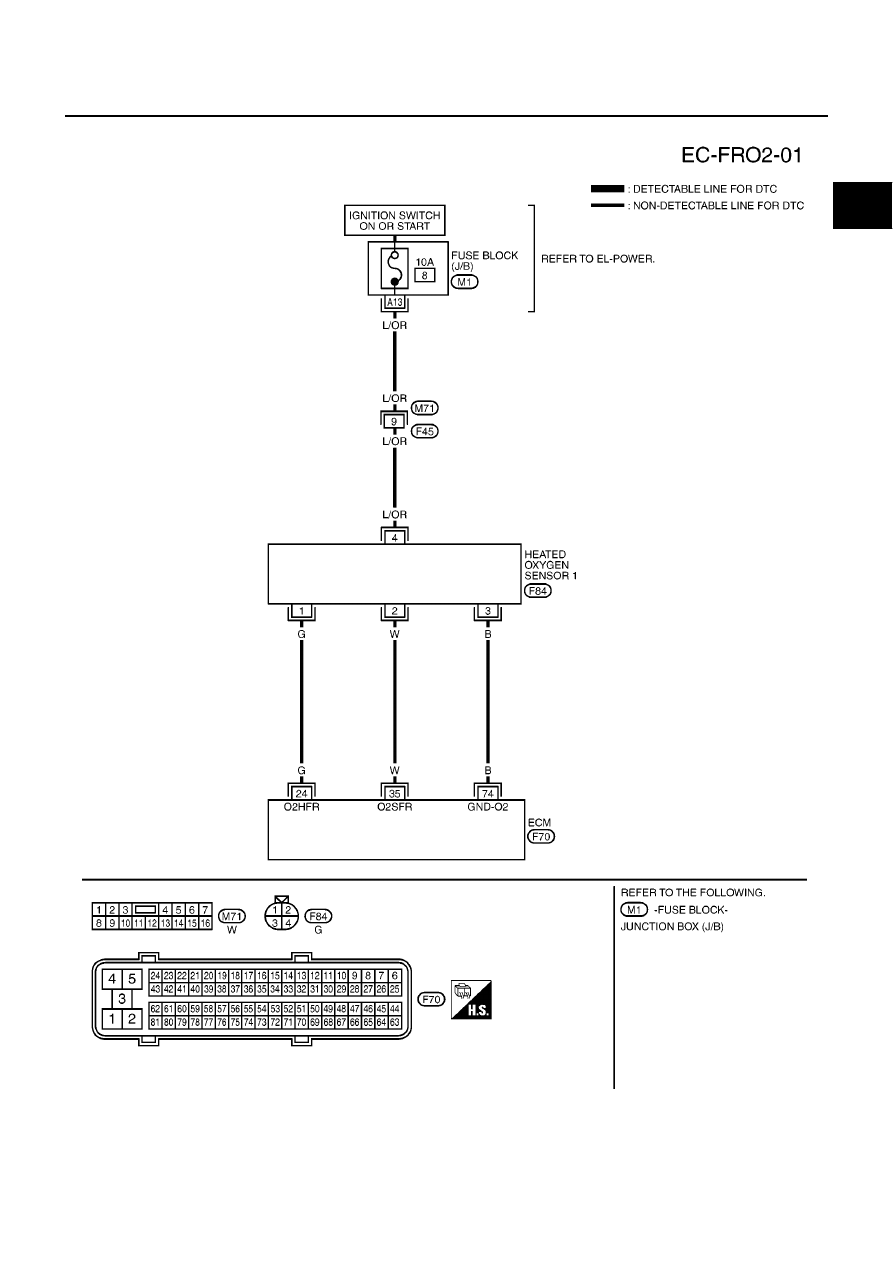

Wiring Diagram

EBS00R1F

YEC482A
