EC-754

[QG (WITHOUT EURO-OBD)]

DTC P0605 ECM

Diagnostic Procedure

EBS00QZ8

1.

INSPECTION START

With CONSULT-II

1.

Turn ignition switch “ON”.

2.

Select “SELF DIAG RESULTS” mode with CONSULT-II.

3.

Touch “ERASE”.

4.

Perform “DTC Confirmation Procedure”.
See

EC-752

.

5.

Is the 1st trip DTC P0605 displayed again?

Without CONSULT-II

1.

Turn ignition switch “ON”.

2.

Erase the “Diagnostic Test Mode II (Self-diagnostic results)” memory. Refer to

EC-582, "HOW TO ERASE

EMISSION-RELATED DIAGNOSTIC INFORMATION"

.

3.

Perform “DTC Confirmation Procedure”.
See

EC-752

.

4.

Is the 1st trip DTC P0605 displayed again?

Yes or No

Yes

>> GO TO 2.

No

>> INSPECTION END

2.

REPLACE ECM

1.

Replace ECM.

2.

Perform initialization of NATS system and registration of all NATS ignition key IDs. Refer to

EC-583,

"NATS (Nissan Anti-theft System)"

.

3.

Perform

EC-576, "Accelerator Pedal Released Position Learning"

.

4.

Perform

EC-576, "Throttle Valve Closed Position Learning"

.

5.

Perform

EC-576, "Idle Air Volume Learning"

.

>> INSPECTION END

DTC P1065 ECM POWER SUPPLY

EC-755

[QG (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

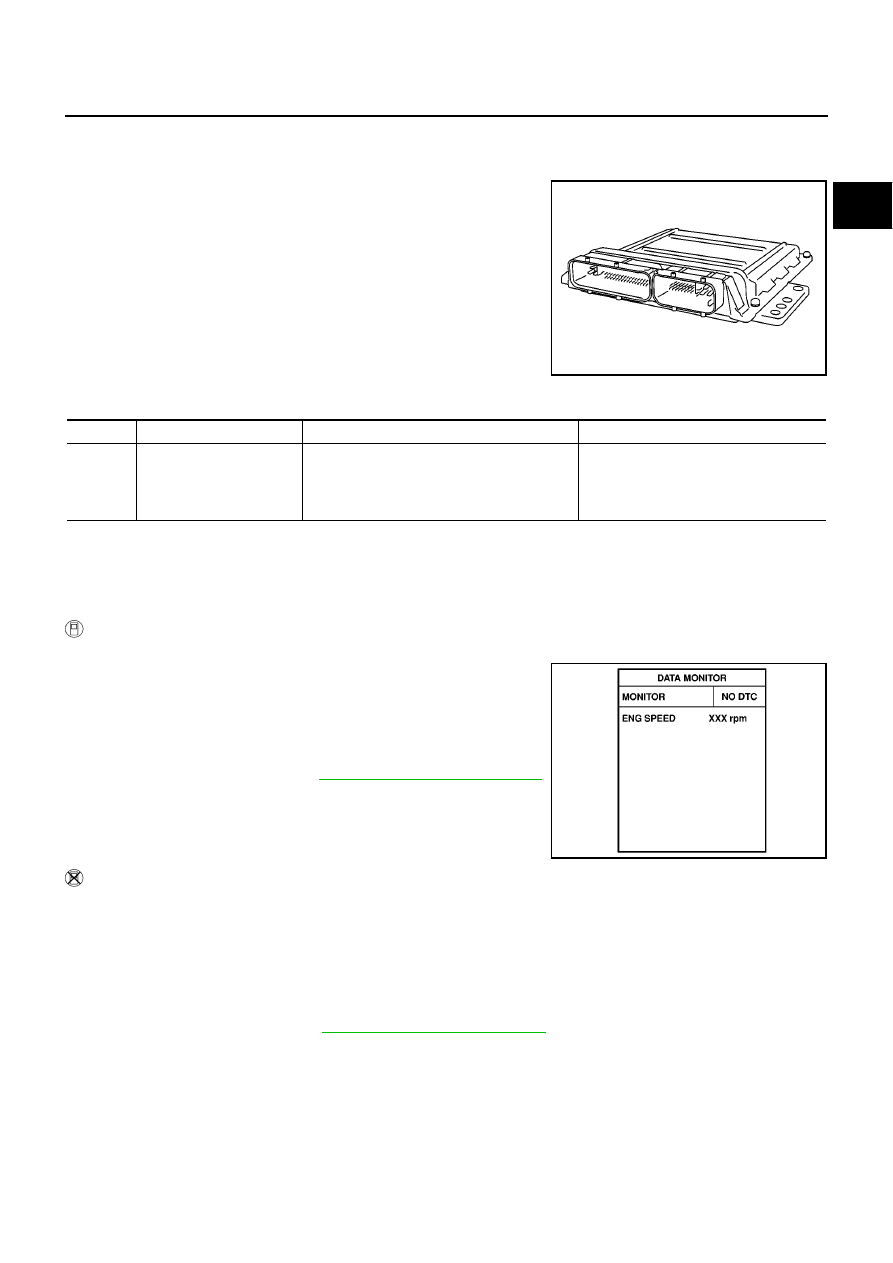

DTC P1065 ECM POWER SUPPLY

PFP:23710

Component Description

EBS00QZ9

Battery voltage is supplied to the ECM even when the ignition switch
is turned OFF for the ECM memory function of the DTC memory, the
air fuel ratio feedback compensation value memory, the idle air vol-
ume learning value memory, etc.

On Board Diagnosis Logic

EBS00QZA

DTC Confirmation Procedure

EBS00QZB

NOTE:
If “DTC Confirmation Procedure” has been previously conducted, always turn ignition switch “OFF” and wait at
least 10 seconds before conducting the next test.

WITH CONSULT-II

1.

Turn ignition switch “ON” and wait at least 1 second.

2.

Select “DATA MONITOR” mode with CONSULT-II.

3.

Start engine and let it idle for 1 second.

4.

Turn ignition switch “OFF”, wait at least 10 seconds, and then
turn “ON”.

5.

Repeat steps 3 and 4 for 4 times.

6.

If 1st trip DTC is detected, go to

EC-757, "Diagnostic Procedure"

.

WITHOUT CONSULT-II

1.

Turn ignition switch “ON” and wait at least 1 second.

2.

Start engine and let it idle for 1 second.

3.

Turn ignition switch “OFF”, wait at least 10 seconds and then turn “ON”.

4.

Repeat steps 2 and 3 for 4 times.

5.

Turn ignition switch “OFF”, wait at least 10 seconds and then turn “ON”.

6.

Perform “Diagnostic Test Mode II (Self-diagnostic results)” with ECM.

7.

If 1st trip DTC is detected, go to

EC-757, "Diagnostic Procedure"

.

PBIB1164E

DTC No.

Trouble diagnosis name

DTC detecting condition

Possible cause

P1065
1065

ECM power supply circuit

ECM back up RAM system does not function
properly.

●

Harness or connectors
[ECM power supply (back-up) circuit is
open or shorted.]

●

ECM

SEF058Y

EC-756

[QG (WITHOUT EURO-OBD)]

DTC P1065 ECM POWER SUPPLY

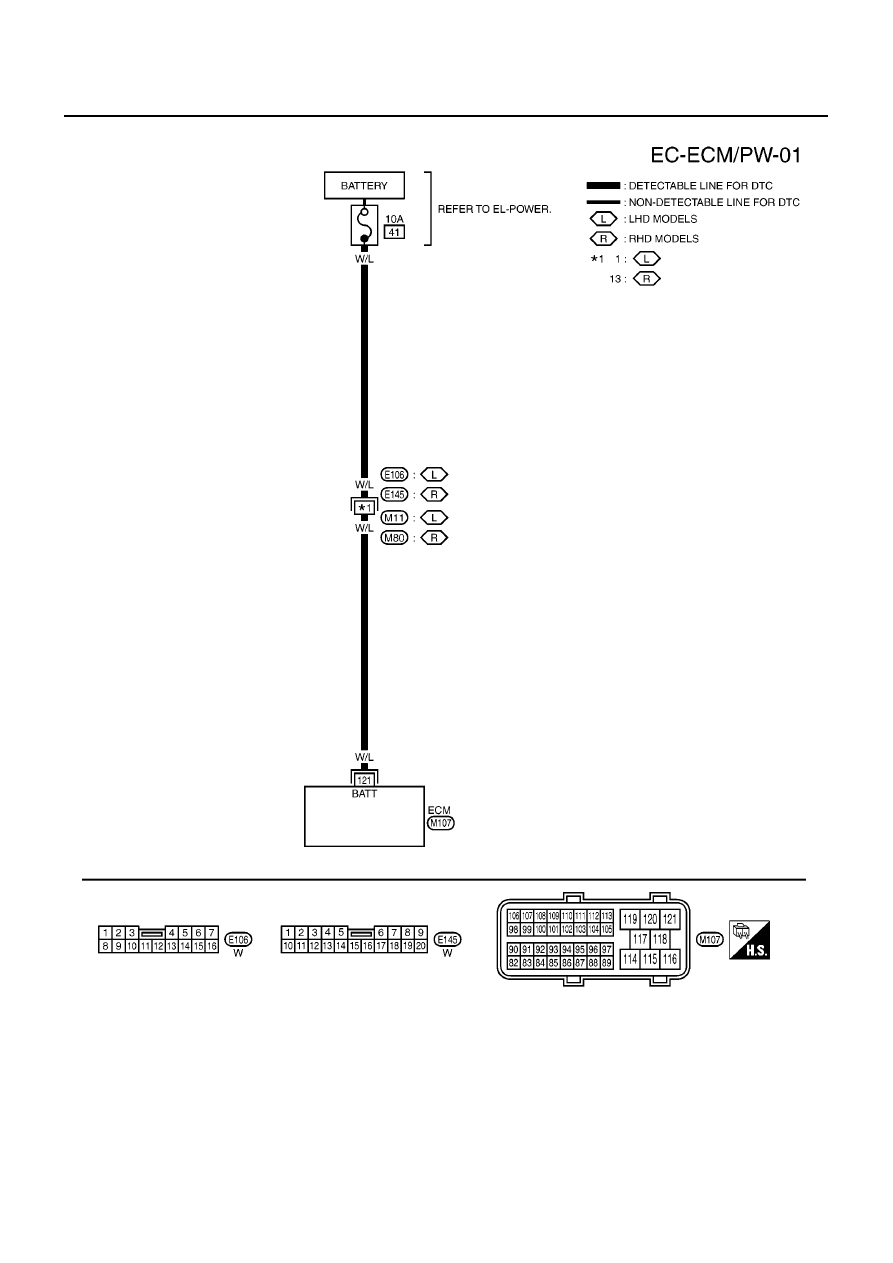

Wiring Diagram

EBS00QZC

YEC461A

DTC P1065 ECM POWER SUPPLY

EC-757

[QG (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

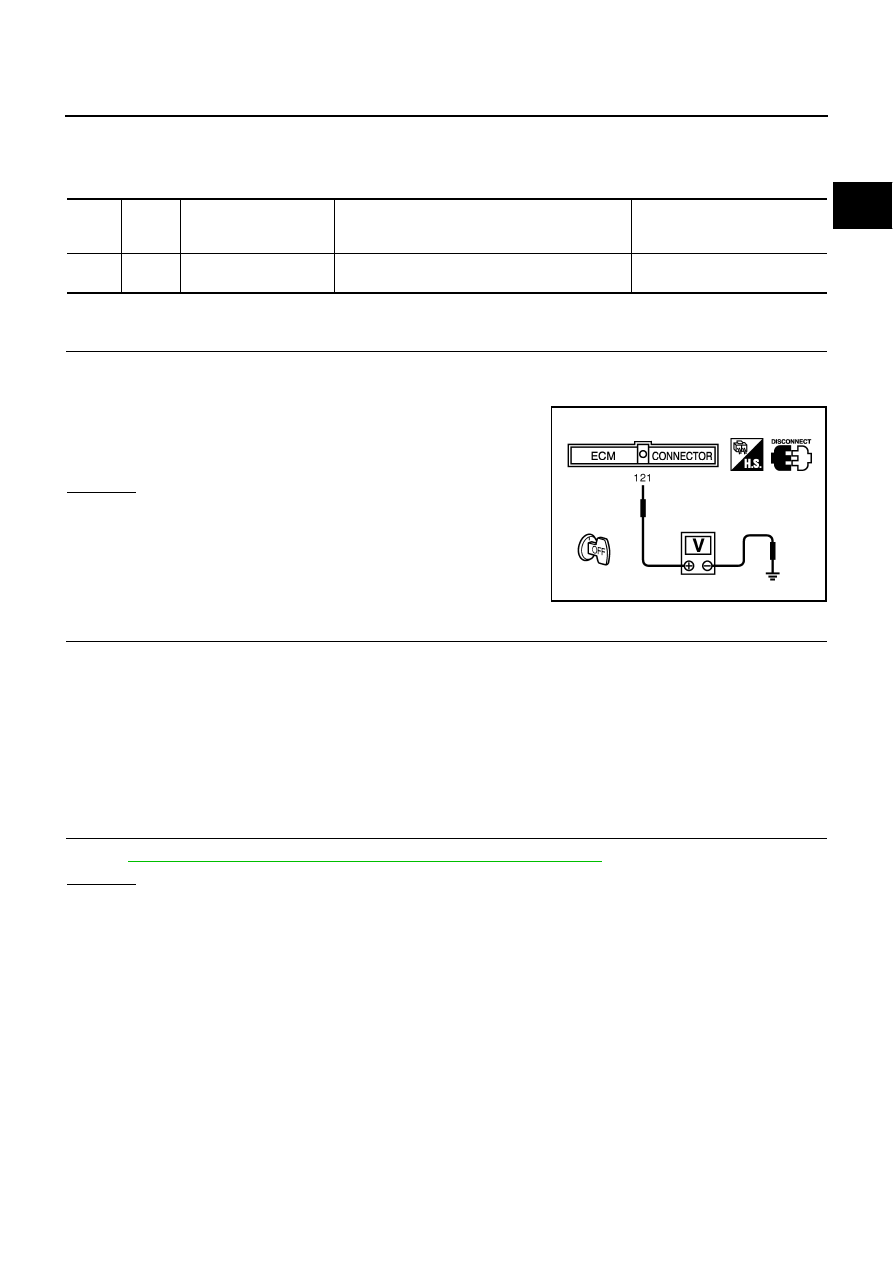

Diagnostic Procedure

EBS00QZD

1.

CHECK ECM POWER SUPPLY

1.

Turn ignition switch “OFF”.

2.

Disconnect ECM harness connector.

3.

Check voltage between ECM terminal 121 and ground with
CONSULT-II or tester.

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 2.

2.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors E106, M11 (LHD models)

●

Harness connectors E145, M80 (RHD models)

●

10A fuse

●

Harness for open or short between ECM and battery

>> Repair open circuit or short to ground or short to power in harness or connectors.

3.

CHECK INTERMITTENT INCIDENT

Refer to

EC-644, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

OK or NG

OK

>> GO TO 4.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

121

W/L

Power supply for ECM
(Buck-up)

[Ignition switch “OFF”]

BATTERY VOLTAGE
(11 - 14V)

Voltage: Battery voltage
