EC-574

[QG (WITHOUT EURO-OBD)]

ENGINE CONTROL SYSTEM

Vehicle speed signal

T

R

R

T

Seat belt reminder signal

R

T

Headlamp switch signal

T

R

Flashing indicator signal

T

R

Engine cooling fan speed signal

T

R

Door switches state signal

T

R

A/C compressor signal

T

R

A/C compressor feedback signal

T

R

ABS operation signal

T

R

ABS warning lamp signal

T

R

Signals

ECM

ABS actuator and

electric unit (con-

trol unit)

Smart entrance

control unit

Combination meter

BASIC SERVICE PROCEDURE

EC-575

[QG (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

BASIC SERVICE PROCEDURE

PFP:00018

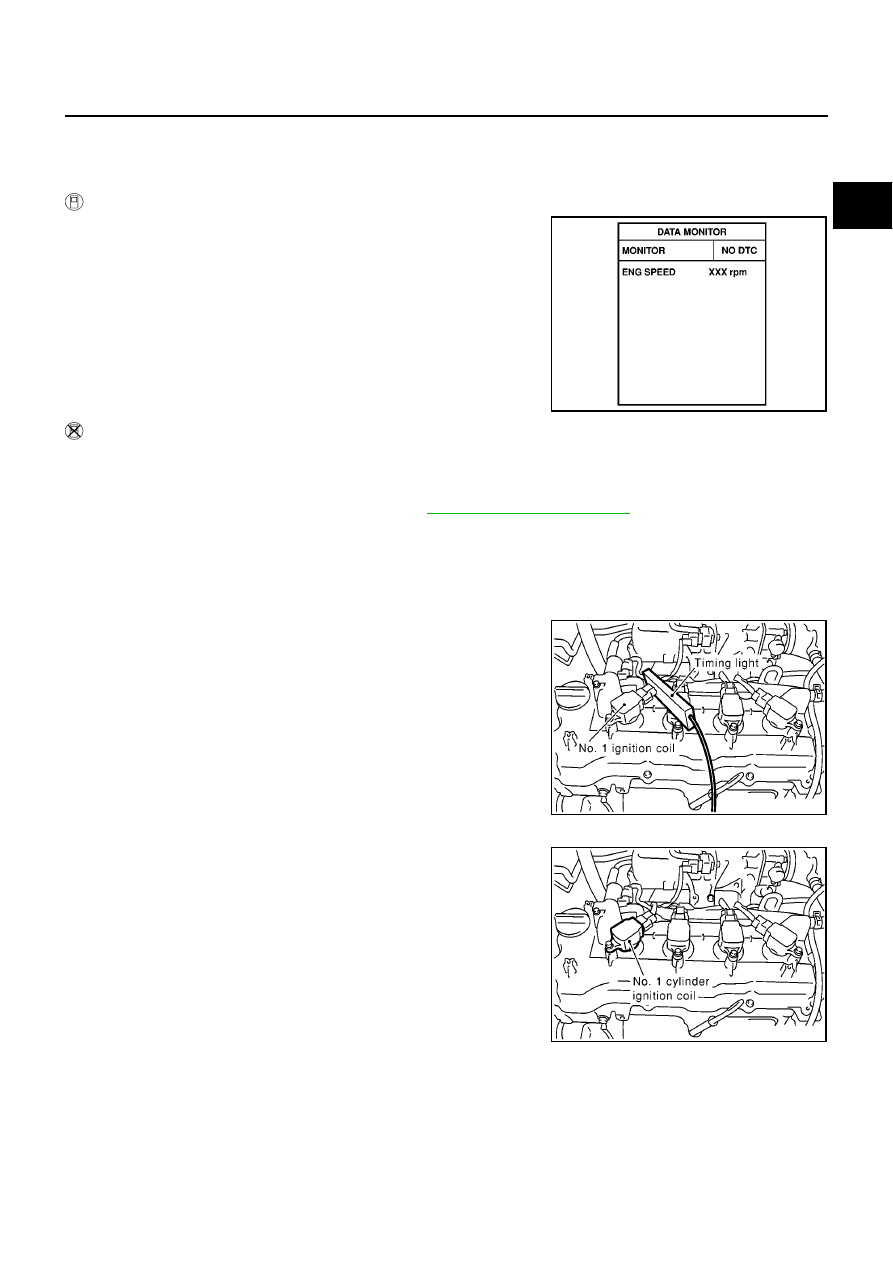

Idle Speed and Ignition Timing Check

EBS00QUW

IDLE SPEED

With CONSULT-II

Check idle speed in “DATA MONITOR” mode with CONSULT-II.

Without CONSULT-II

Check the idle speed by installing the pulse type tachometer clamp on the loop wire or on suitable high-tension
wire which is installed between No. 1 ignition coil and No. 1 spark plug.

NOTE:
For the method of installing the tachometer, refer to

EC-575, "IGNITION TIMING"

.

IGNITION TIMING

Any of following two methods may be used.

Method A

1.

Slide the harness protector of ignition coil No. to clear the wires.

2.

Attach timing light to the wires as shown.

3.

Check ignition timing.

Method B

1.

Remove No. 1 ignition coil.

SEF058Y

MBIB0047E

MBIB0048E

EC-576

[QG (WITHOUT EURO-OBD)]

BASIC SERVICE PROCEDURE

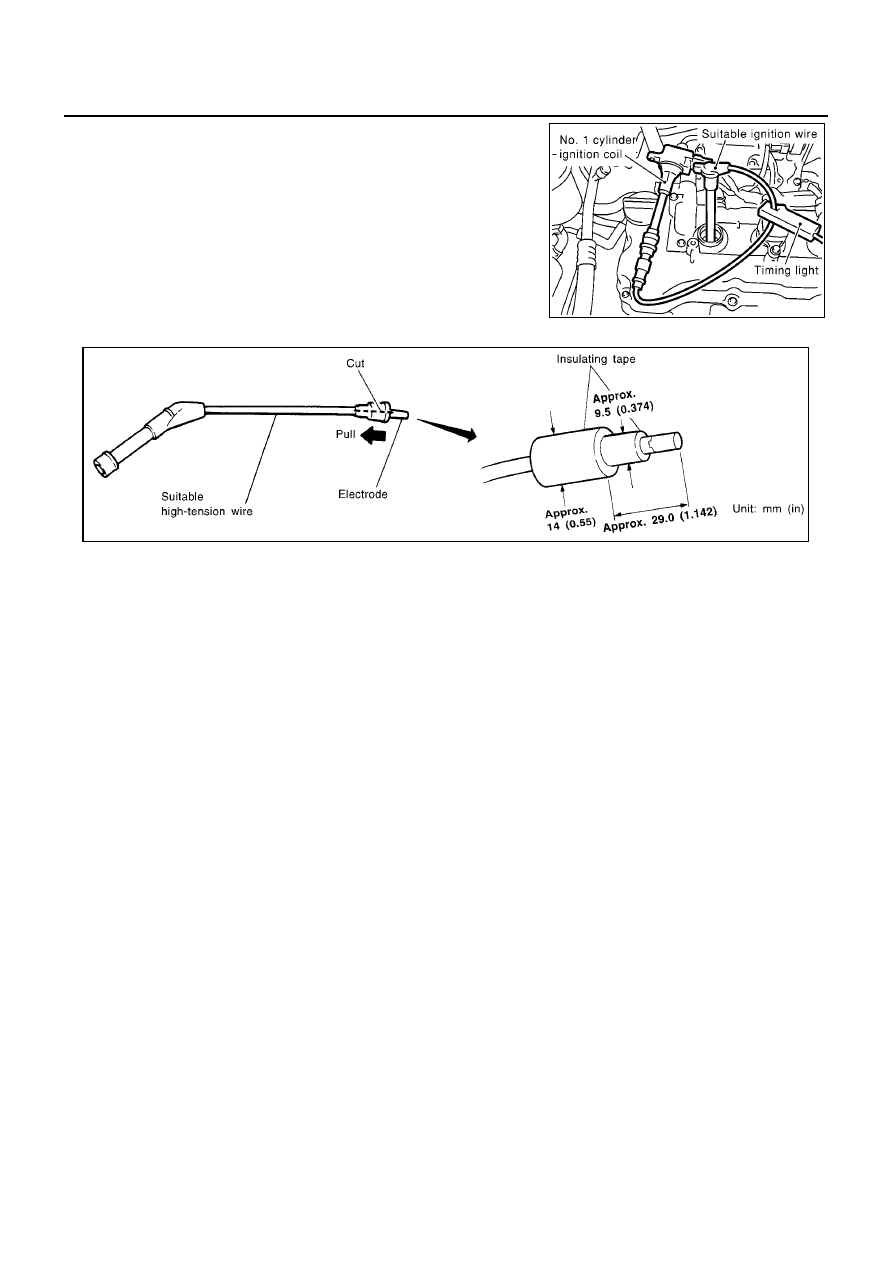

2.

Connect No. 1 ignition coil and No. 1 spark plug with suitable
high-tension wire as shown, and attach timing light clamp to this
wire.

3.

Check ignition timing.

Accelerator Pedal Released Position Learning

EBS00QUX

DESCRIPTION

“Accelerator Pedal Released Position Learning” is an operation to learn the fully released position of the accel-
erator pedal by monitoring the accelerator pedal position sensor output signal. It must be performed each time
harness connector of accelerator pedal position sensor or ECM is disconnected.

OPERATION PROCEDURE

1.

Make sure that accelerator pedal is fully released.

2.

Turn ignition switch “ON” and wait at least 2 seconds.

3.

Turn ignition switch “OFF” wait at least 10 seconds.

4.

Turn ignition switch “ON” and wait at least 2 seconds.

5.

Turn ignition switch “OFF” wait at least 10 seconds.

Throttle Valve Closed Position Learning

EBS00QUY

DESCRIPTION

“Throttle Valve Closed Position Learning” is an operation to learn the fully closed position of the throttle valve
by monitoring the throttle position sensor output signal. It must be performed each time harness connector of
electric throttle control actuator or ECM is disconnected.

OPERATION PROCEDURE

1.

Make sure that accelerator pedal is fully released.

2.

Turn ignition switch “ON”.

3.

Turn ignition switch “OFF” wait at least 10 seconds.
Make sure that throttle valve moves during above 10 seconds by confirming the operating sound.

Idle Air Volume Learning

EBS00QUZ

DESCRIPTION

“Idle Air Volume Learning” is an operation to learn the idle air volume that keeps each engine within the spe-
cific range. It must be performed under any of the following conditions:

●

Each time electric throttle control actuator or ECM is replaced.

●

Idle speed or ignition timing is out of specification.

MBIB0049E

SEF166Y

BASIC SERVICE PROCEDURE

EC-577

[QG (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

PREPARATION

Before performing “Idle Air Volume Learning”, make sure that all of the following conditions are satisfied.
Learning will be cancelled if any of the following conditions are missed for even a moment.

●

Battery voltage: More than 12.9V (At idle)

●

Engine coolant temperature: 70 - 95

°

C (158 - 203

°

F)

●

PNP switch: ON

●

Electric load switch: OFF
(Air conditioner, headlamp, rear window defogger)
On vehicles equipped with daytime light systems, set lighting switch to the 1st position to light
only small lamps.

●

Steering wheel: Neutral (Straight-ahead position)

●

Vehicle speed: Stopped

●

Transmission: Warmed-up
For models with CONSULT-II, drive vehicle until “FLUID TEMP SE” in “DATA MONITOR” mode of “A/T”
system indicates less than 0.9V.
For models without CONSULT-II, drive vehicle for 10 minutes.

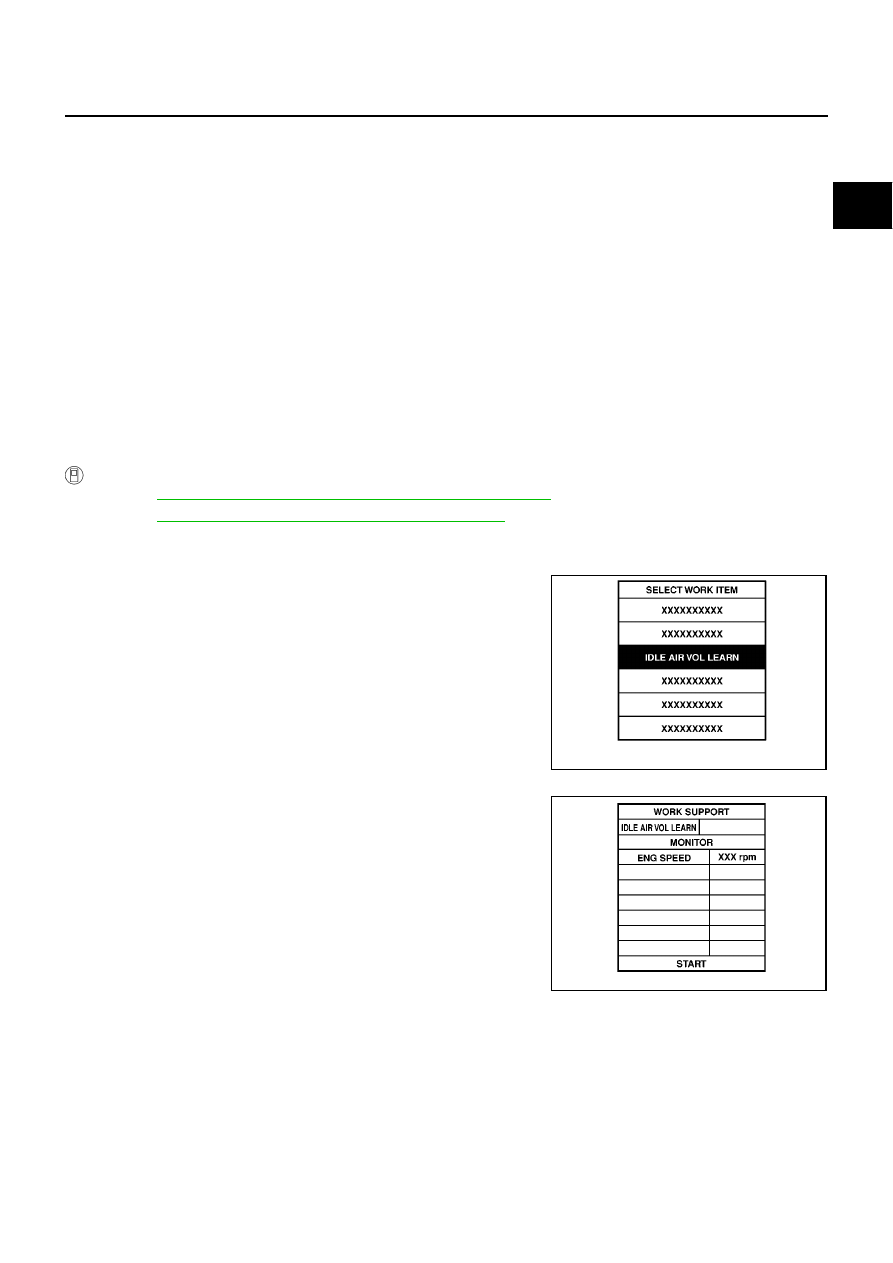

OPERATION PROCEDURE

With CONSULT-II

1.

Perform

EC-576, "Accelerator Pedal Released Position Learning"

.

2.

Perform

EC-576, "Throttle Valve Closed Position Learning"

.

3.

Start engine and warm it up to normal operating temperature.

4.

Check that all items listed under the topic “PREPARATION” (previously mentioned) are in good order.

5.

Select “IDLE AIR VOL LEARN” in “WORK SUPPORT” mode.

6.

Touch “START” and wait 20 seconds.

SEF217Z

SEF454Y
