Nissan Almera Tino V10. Manual - part 243

Installation

NLBR0026

CAUTION:

I

Be careful not to deform or bend brake pipes, during
booster installation.

I

Replace clevis pin if damaged.

I

Refill with new brake fluid “DOT 3” or “DOT 4”.

I

Never reuse drained brake fluid.

I

Take care not to damage brake booster mounting bolt
thread during installation. Due to the acute angle of
installation, the threads can be damaged with the dash
panel.

SBR237EA

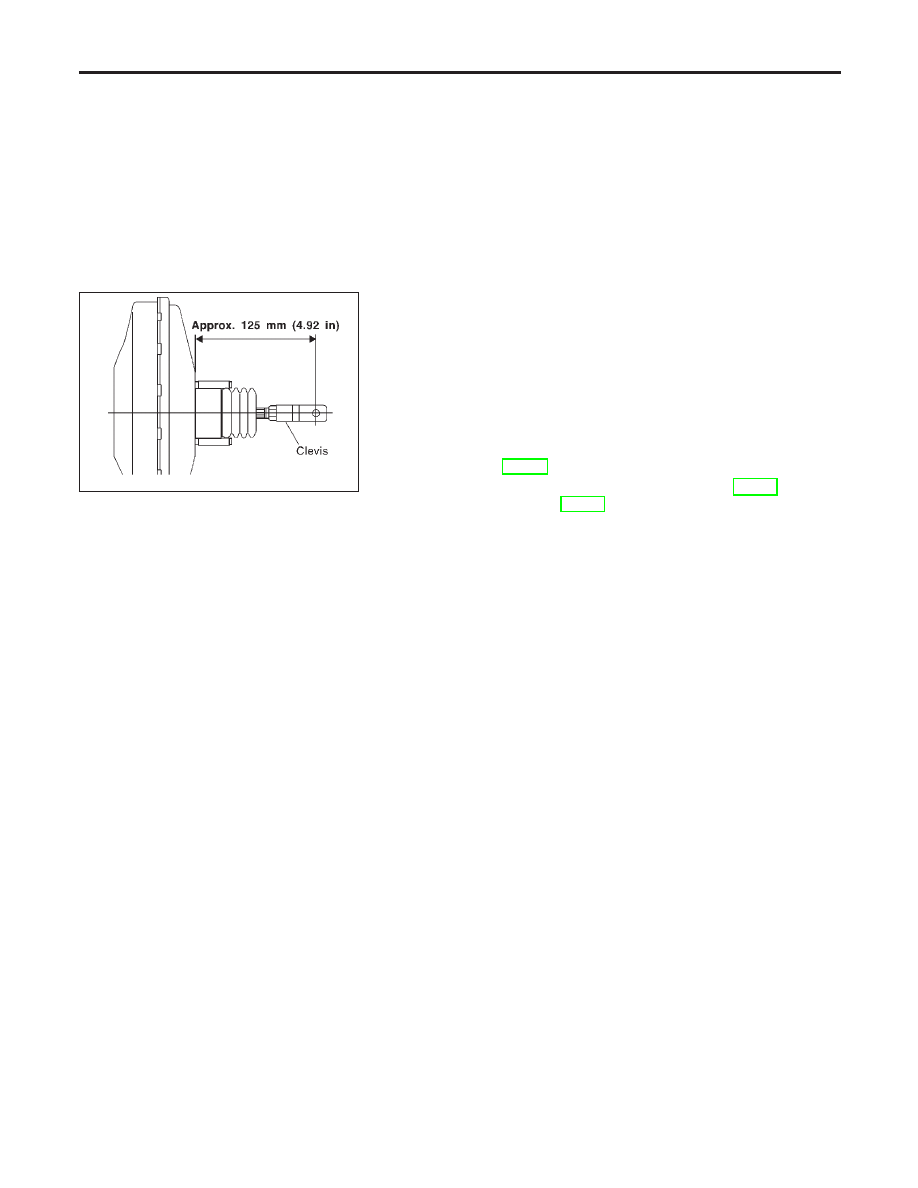

1.

Before fitting booster, temporarily adjust clevis to dimension
shown.

2.

Fit booster, then secure mounting nuts (brake pedal bracket to
master cylinder) lightly.

3.

Connect brake pedal and booster input rod with clevis pin.

4.

Secure mounting nuts.

Specification:

13 - 16 N·m (1.3 - 1.6 kg-m, 9 - 12 ft-lb)

5.

Install master cylinder. Refer to “Installation” in “MASTER
CYLINDER”, BR-18.

6.

Bleed air. Refer to “Bleeding Brake System”, BR-11 and “Air
Bleeding Procedure”, CL-10.

BRAKE BOOSTER

Installation

BR-20

SBR225B

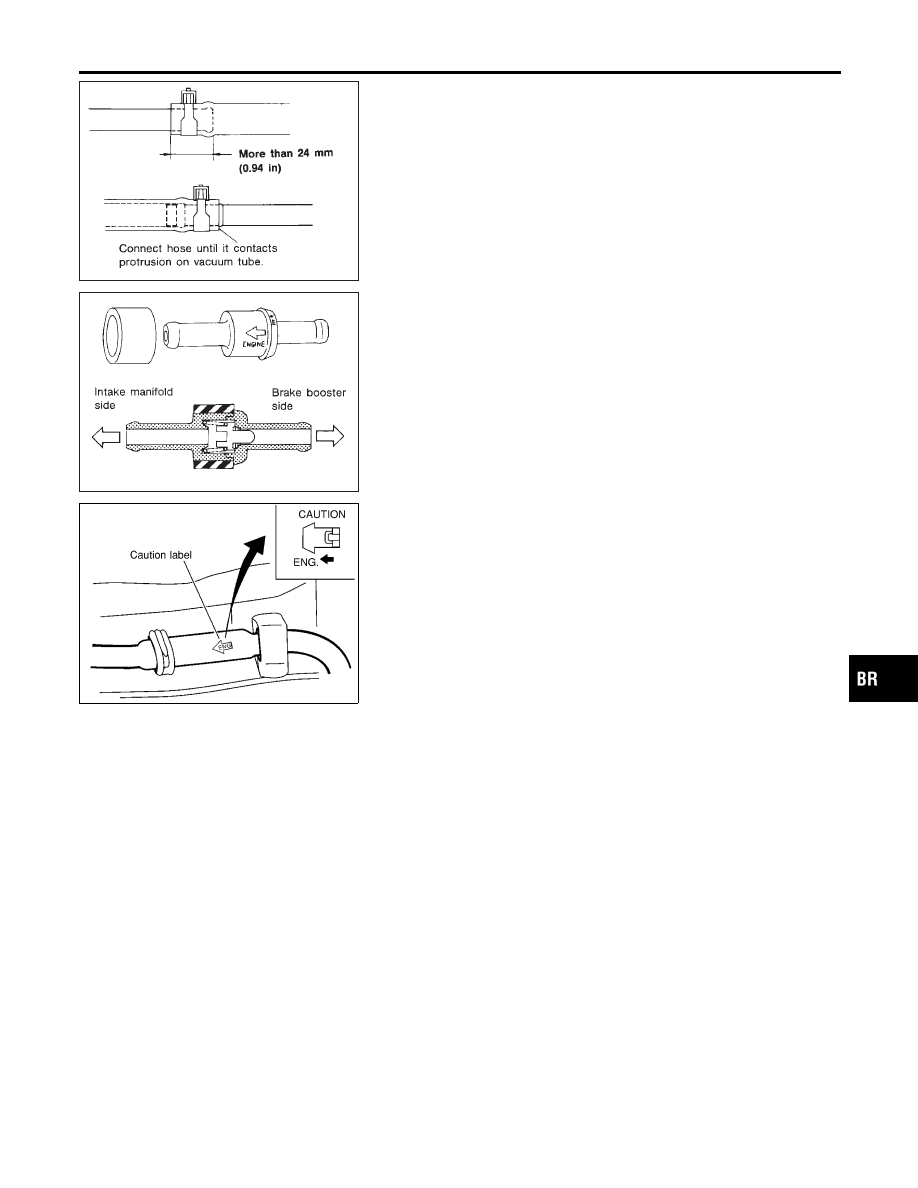

Removal and Installation

NLBR0027

CAUTION:

When installing vacuum hoses, pay attention to the following
points.

I

Do not apply any oil or lubricants to vacuum hose and
check valve.

I

Insert vacuum tube into vacuum hose as shown.

SBR498A

NBR385

I

Install check valve, paying attention to its direction.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

VACUUM HOSE

Removal and Installation

BR-21

Inspection

=NLBR0028

HOSES AND CONNECTORS

NLBR0028S01

Check vacuum lines, connections and check valve for airtightness,
improper attachment chafing and deterioration.

SBR844B

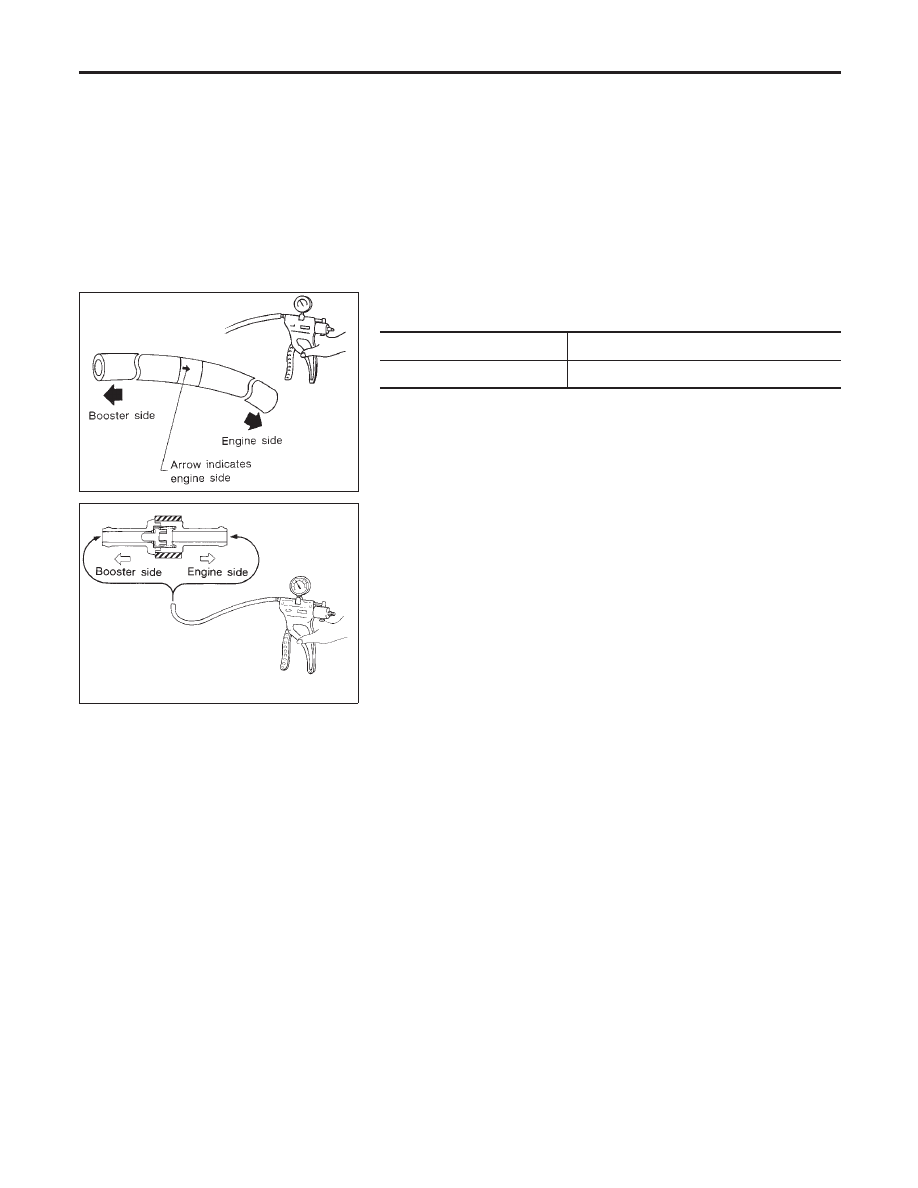

CHECK VALVE

NLBR0028S02

Check vacuum with a vacuum pump.

Connect to booster side

Vacuum should exist.

Connect to engine side

Vacuum should not exist.

SBR943A

VACUUM HOSE

Inspection

BR-22

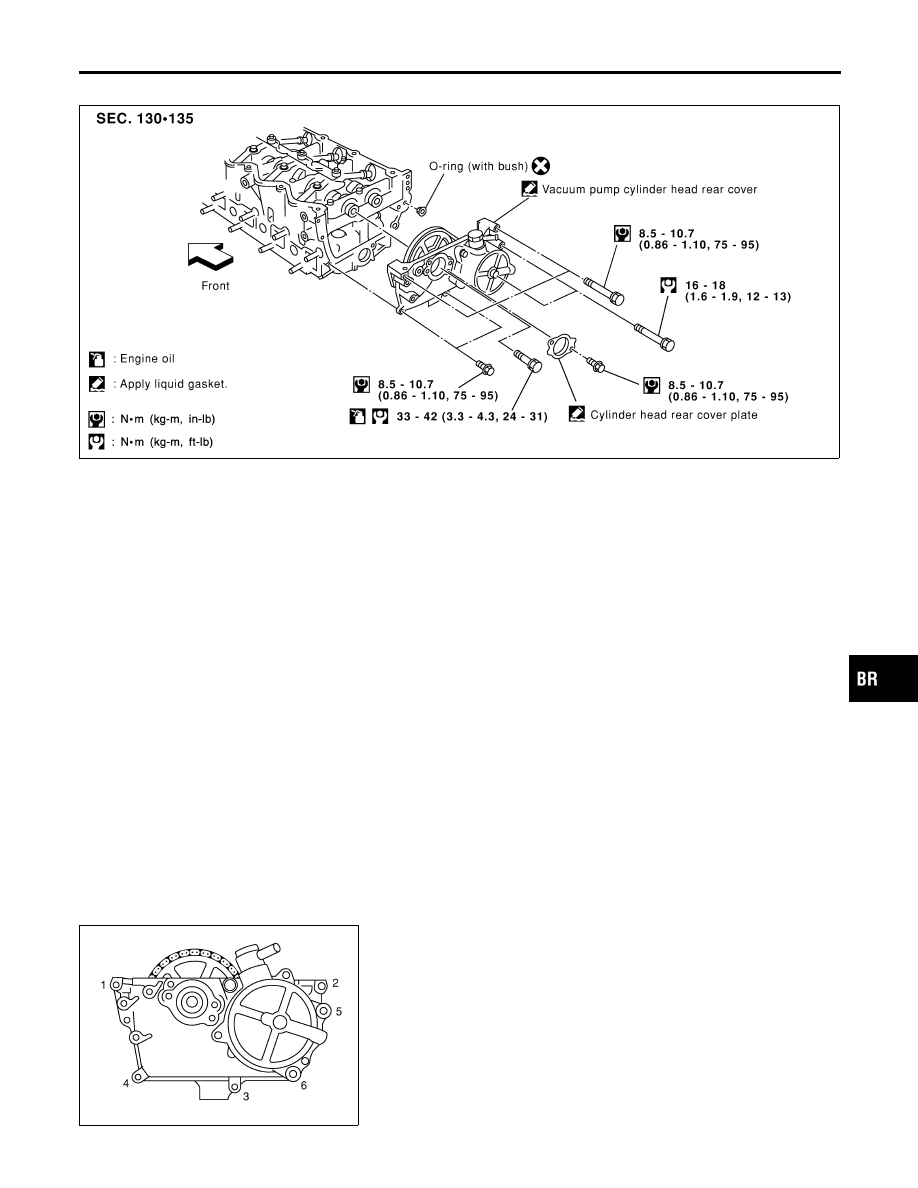

Removal

NLBR0123

SBR631E

1.

Remove parts shown below.

I

Air duct, air cleaner case (upper)

I

Engine cover

I

Rocker cover

I

Exhaust manifold cover

I

EGR tube

2.

Disconnect vacuum hose from vacuum pump.

3.

Remove cylinder head rear cover plate.

I

Use a tool such as seal cutter (SST) to remove.

4.

Loosen and remove rear cam sprocket installation bolts.

I

Camshaft should not be attached. Using engine inner
resistance, loosen installation bolts.

SBR632E

5.

Remove vacuum pump and cylinder head rear cover assem-
bly.

I

Remove and install vacuum pump, sprocket, drive chain, and
chain guide as an assembly.

I

Loosen mounting bolts in the reverse order of the numbers
shown in the figure to the left.

I

Remove only bolts that are shown in the figure. (Be especially
careful not to remove M6 bolts on the vacuum pump.)

I

Use a tool such as a seal cutter (SST).

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

VACUUM PUMP

Removal

BR-23
