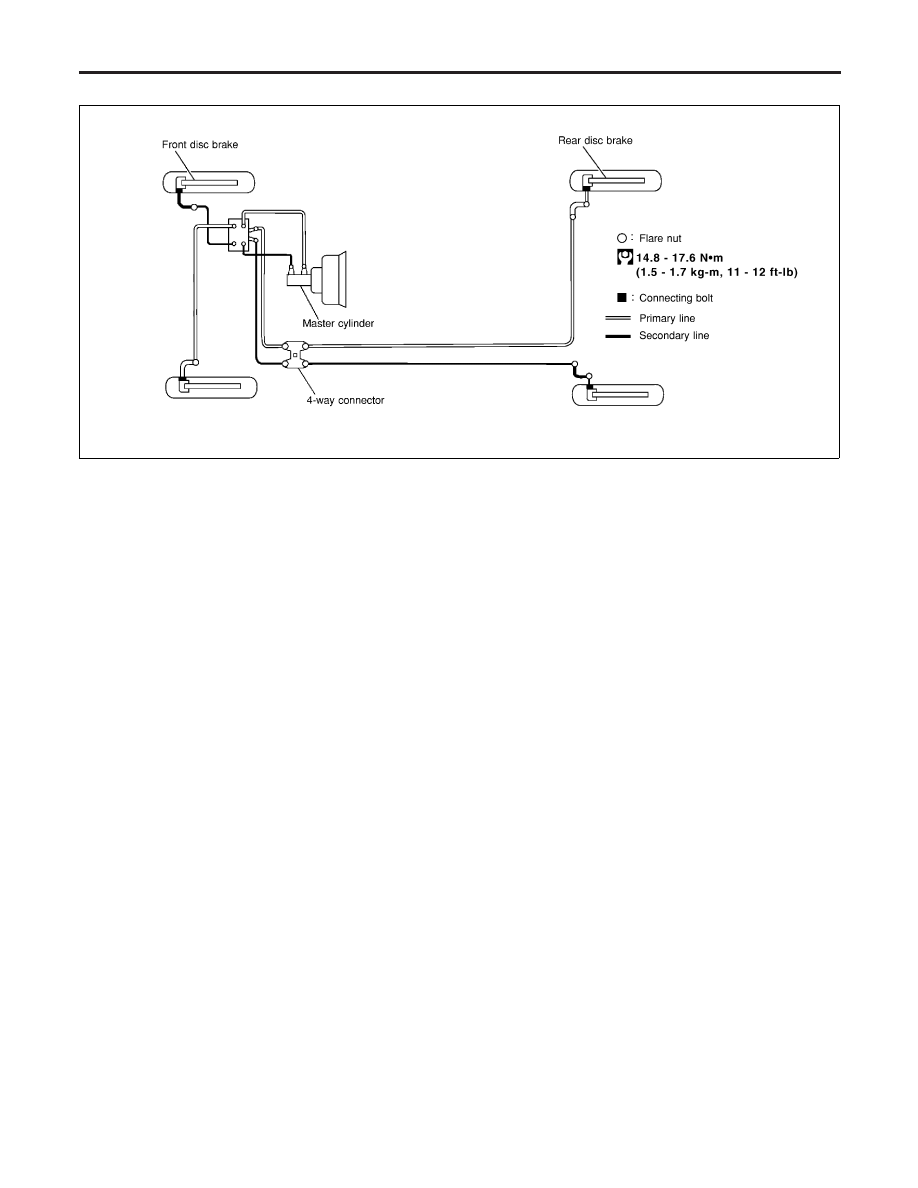

Hydraulic Circuit

NLBR0010

YBR362

Removal

NLBR0011

CAUTION:

I

Be careful not to splash brake fluid on painted areas; it
may cause paint damage. If brake fluid is splashed on
painted areas, wash it away with water immediately.

I

All hoses must be free from excessive bending, twisting
and pulling.

I

For ball & ramp type rear caliper, care should be taken as
not to let air enter the cylinder body.

1.

Remove flare nut connecting brake tube and hose, then with-
draw lock spring.

2.

Cover openings to prevent entrance of air and dirt whenever
disconnecting brake line.

Inspection

NLBR0012

Check brake lines (tubes and hoses) for cracks, deterioration or
other damage. Replace any damaged parts.

BRAKE HYDRAULIC LINE

Hydraulic Circuit

BR-12

SBR686C

Installation

NLBR0013

CAUTION:

I

Refill with new brake fluid “DOT 3” or “DOT 4”.

I

Never reuse drained brake fluid.

1.

Tighten all flare nuts and connecting bolts.

Specification:

Flare nut

14.8 - 17.6 N·m (1.5 - 1.7 kg-m, 11 - 12 ft-lb)

Connecting bolt

17 - 20 N·m (1.7 - 2.0 kg-m, 12 - 14 ft-lb)

2.

Refill until new brake fluid comes out of each air bleeder valve.

3.

Bleed air. Refer to “Bleeding Brake System”, BR-11, and ‘‘Air
Bleeding Procedure’’, CL-10.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

BRAKE HYDRAULIC LINE

Installation

BR-13

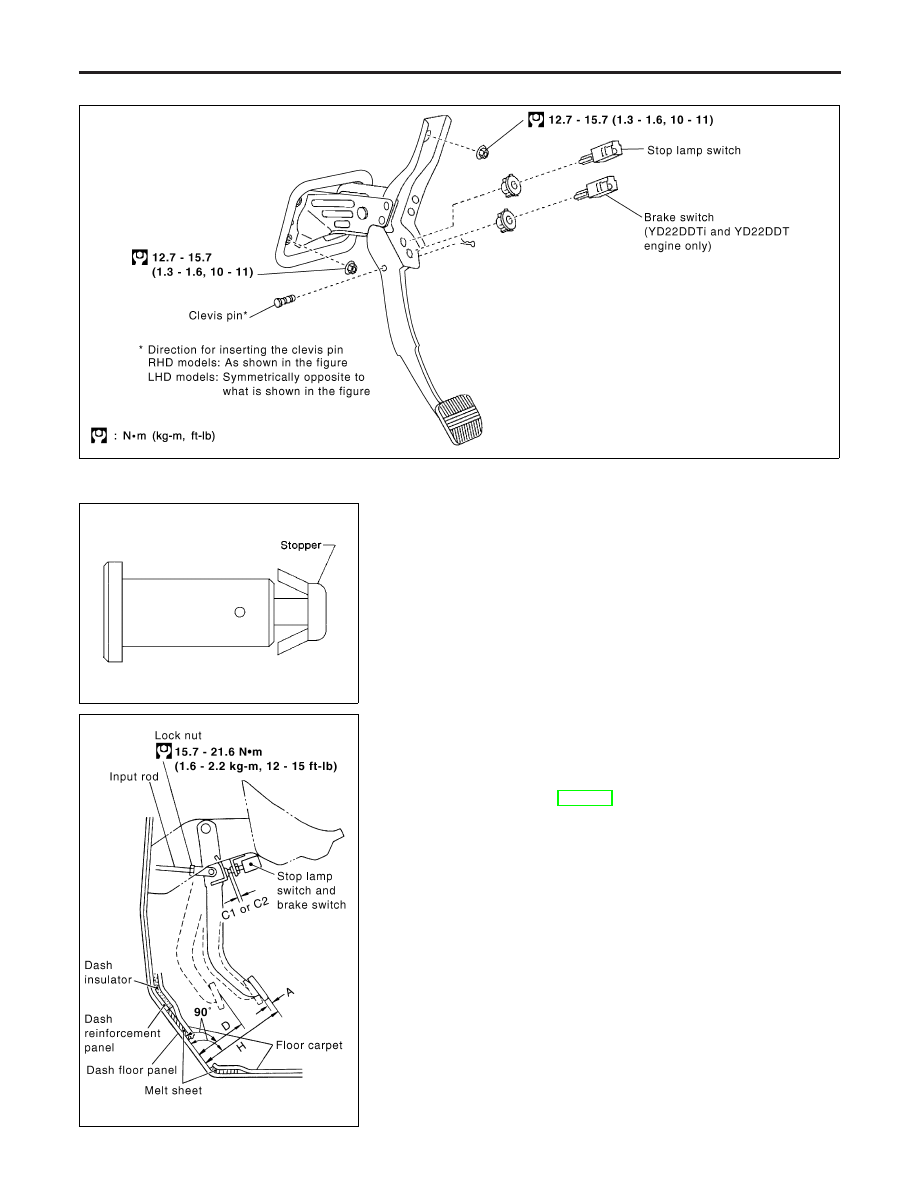

Removal and Installation

NLBR0015

YBR360

SBR997

Inspection

NLBR0016

Check brake pedal for following items.

I

Brake pedal bend

I

Clevis pin deformation

I

Crack of any welded portion

I

Crack or deformation of clevis pin stopper

YBR361

Adjustment

NLBR0017

Check brake pedal free height from metal panel. Adjust if neces-
sary.

H: Free height

Refer to SDS, BR-154.

C

1

, C

2

: Clearance between pedal stopper and threaded

end of stop lamp switch and brake switch.

0.75 - 2.00 mm (0.0295 - 0.0787 in)

D: Depressed height
LHD/RHD (M/T): 60 -70 (2.36 - 2.76 in)

Under force of 490 N (50 kg, 110 lb) with engine run-
ning.

A: Pedal free play at pedal pad

1.0 - 3.0 mm (0.039 - 0.118 in)

BRAKE PEDAL AND BRACKET

Removal and Installation

BR-14

SBR229E

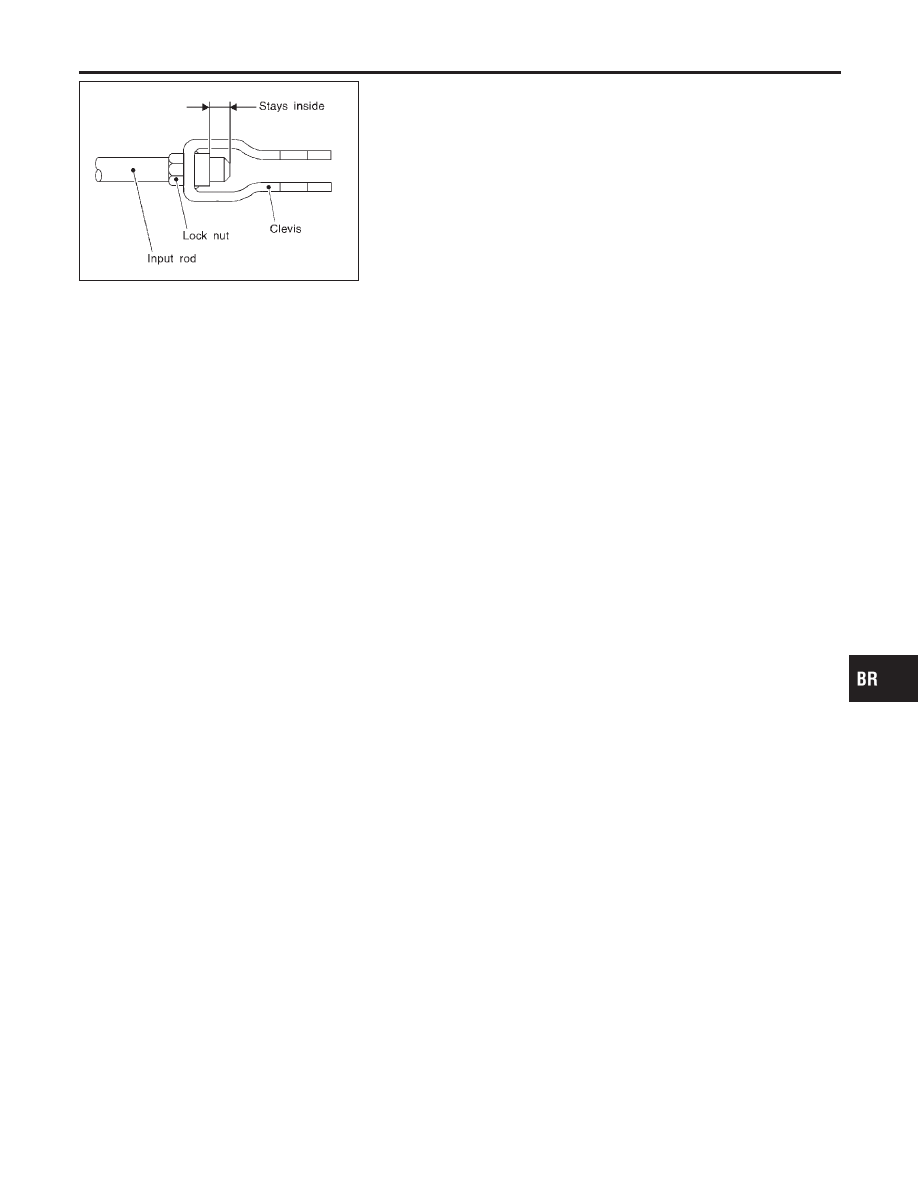

1.

Loosen lock nut and adjust pedal free height by turning brake
booster input rod. Then tighten lock nut.

2.

Check pedal free play.
Make sure that stop lamps go off when pedal is released.

3.

Check brake pedal’s depressed height while engine is running.
If lower than specification, check brake system for leaks, accu-
mulation of air or any damage to components (master cylinder,
wheel cylinder, etc.), then make necessary repairs.
