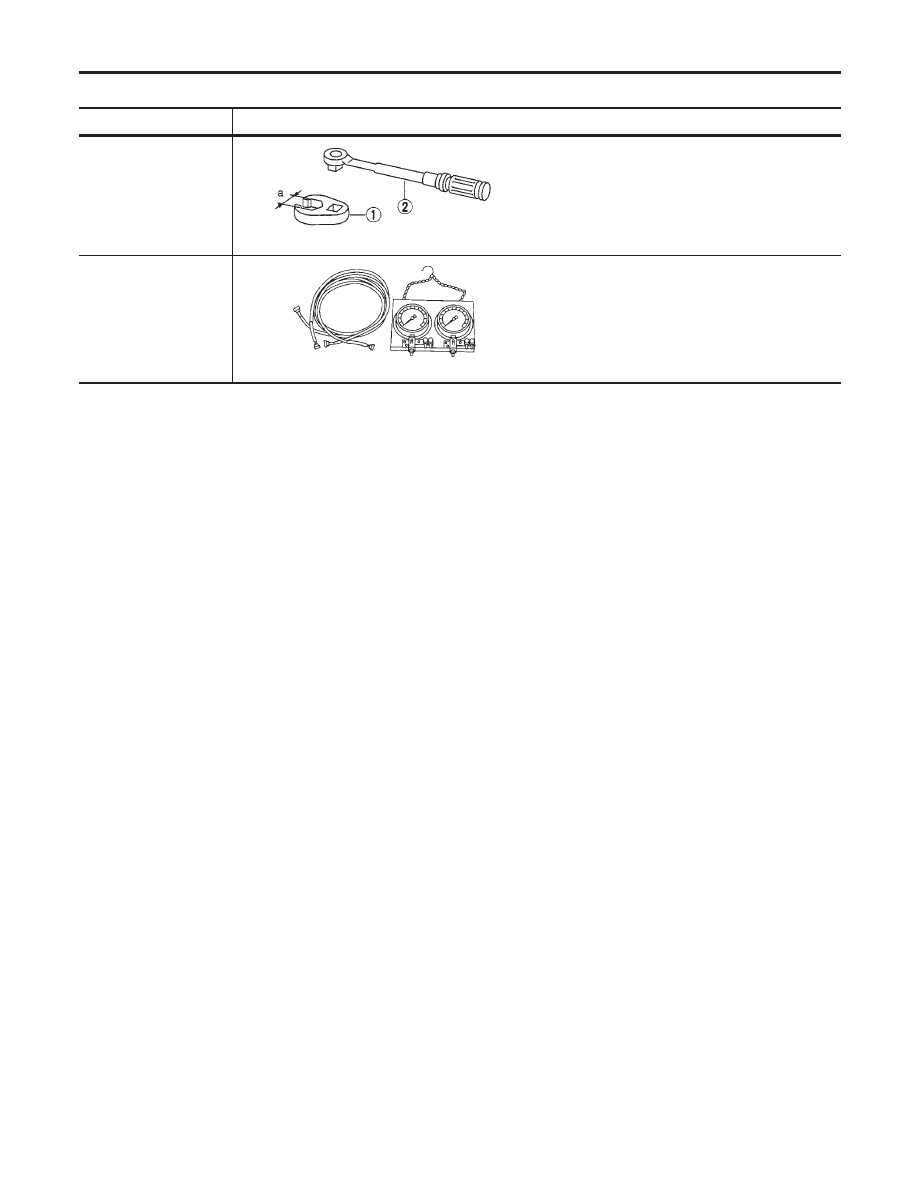

Commercial Service Tools

NLBR0004

Tool name

Description

1 Flare nut crowfoot
2 Torque wrench

NT360

Removing and installing each brake piping
a: 10 mm (0.39 in)/12 mm (0.47 in)

Brake fluid pressure
gauge

NT151

Measuring brake fluid pressure

PREPARATION

Commercial Service Tools

BR-8

NLBR0005

NVH Troubleshooting Chart

NLBR0005S01

Use the table below to help you find the cause of the symptom. If necessary, repair or replace these parts.

Reference page

BR-27,

31

BR-27,

31

BR-27,

31

—

—

BR-29,

35

—

—

—

BR-29,

35

NVH

in

AX

section

NVH

in

AX,

SU

section

NVH

in

AX

section

NVH

in

AX

section

NVH

in

ST

section

SUSPECTED PARTS
(Possible cause)

Pads

-

damaged

Pads

-

uneven

wear

Shims

damaged

Rotor

imbalance

Rotor

damage

Rotor

runout

Rotor

deformation

Rotor

deflection

Rotor

rust

Rotor

thickness

variation

DRIVE

SHAFT

AXLE

AND

SUSPENSION

TIRES

ROAD

WHEEL

STEERING

Symptom BRAKE

Noise

X

X

X

X

X

X

X

X

Shake

X

X

X

X

X

X

Shimmy, Jud-
der

X

X

X

X

X

X

X

X

X

X

X

X: Applicable

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

NOISE, VIBRATION AND HARSHNESS (NVH) TROUBLESHOOTING

NVH Troubleshooting Chart

BR-9

NBR376

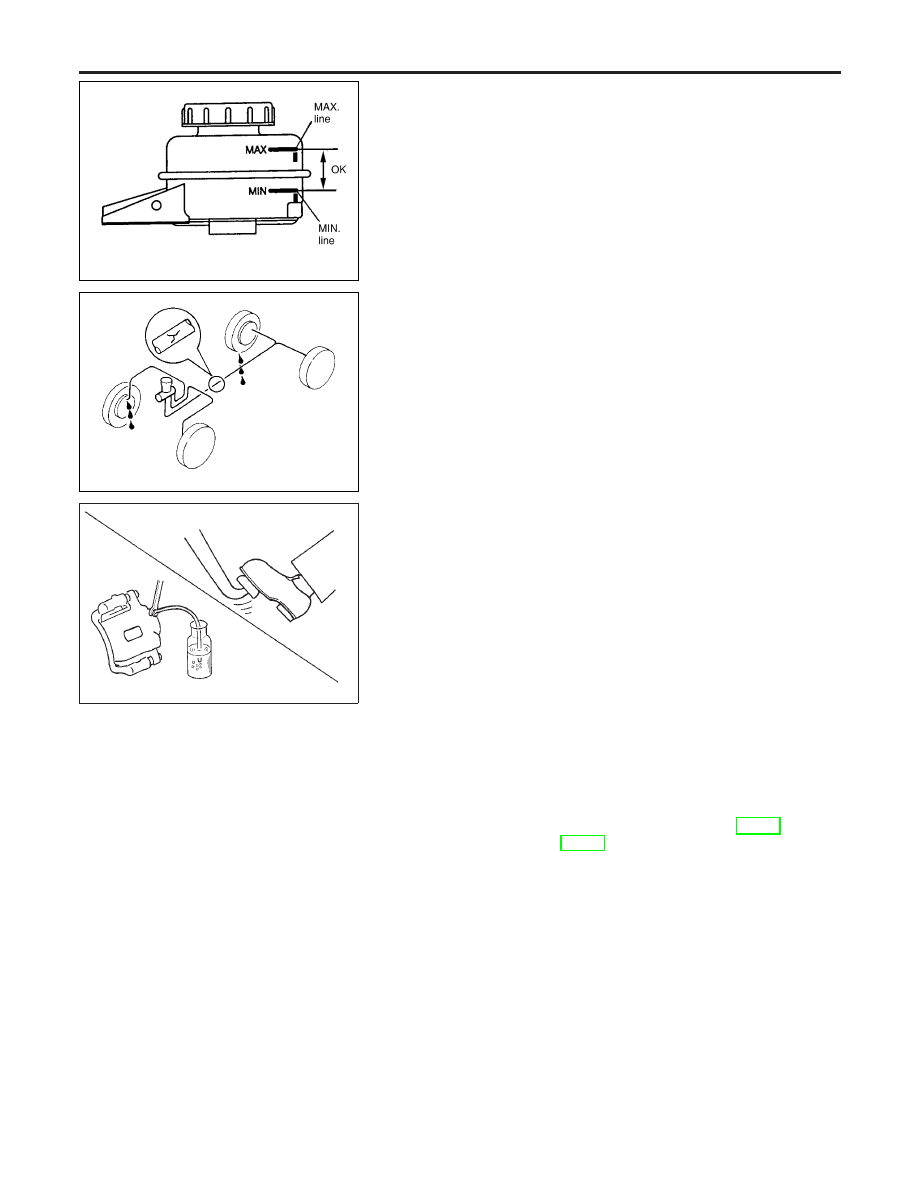

Checking Brake Fluid Level

NLBR0006

I

Check fluid level in reservoir tank. It should be between Max
and Min lines on reservoir tank.

I

If fluid level is extremely low, check brake system for leaks.

I

Release parking brake lever and see if brake warning lamp
goes off. If not, check brake system for leaks.

SBR389C

Checking Brake Line

NLBR0007

CAUTION:

If leakage occurs around joints, retighten or, if necessary,
replace damaged parts.
1.

Check brake lines (tubes and hoses) for cracks, deterioration
or other damage. Replace any damaged parts.

2.

Check for oil leakage by fully depressing brake pedal while
engine is running.

SBR419C

Changing Brake Fluid

NLBR0008

CAUTION:

I

Refill with new brake fluid “DOT 3” or “DOT 4”.

I

Always keep fluid level higher than minimum line on res-
ervoir tank.

I

Never reuse drained brake fluid.

I

Be careful not to splash brake fluid on painted areas; it
may cause paint damage. If brake fluid is splashed on
painted areas, wash it away with water immediately.

1.

Clean inside of reservoir tank, and refill with new brake fluid.

2.

Connect a vinyl tube to each air bleeder valve.

3.

Drain brake fluid from each air bleeder valve by depressing
brake pedal while keeping reservoir level higher than minimum
line by adding new brake fluid.

4.

Repeat until new brake fluid comes out of each air bleeder
valve.
Use same procedure as in bleeding hydraulic system to refill
brake fluid. Refer to “Bleeding Brake System”, BR-11 and “Air
Bleeding Procedure”, CL-10.

Brake Burnishing Procedure

NLBR0036

Burnish the brake contact surfaces according to the following pro-
cedure after refinishing or replacing rotors, after replacing pads, or
if a soft pedal occurs at very low mileage.

CAUTION:

Only perform this procedure under safe road and traffic con-
ditions. Use extreme caution.
1.

Drive the vehicle on a straight smooth road at 50 km/h (31
MPH).

2.

Use medium brake pedal/foot effort to bring the vehicle to a
complete stop from 50 km/h (31 MPH). Adjust brake pedal/foot

ON-VEHICLE SERVICE

Checking Brake Fluid Level

BR-10

pressure such that vehicle stopping time equals 3 to 5 sec-
onds.

3.

To cool the brake system, drive the vehicle at 50 km/h (31
MPH) for 1 minute without stopping.

4.

Repeat steps 1 to 3, 10 times or more to complete the burnish-
ing procedure.

NBR357

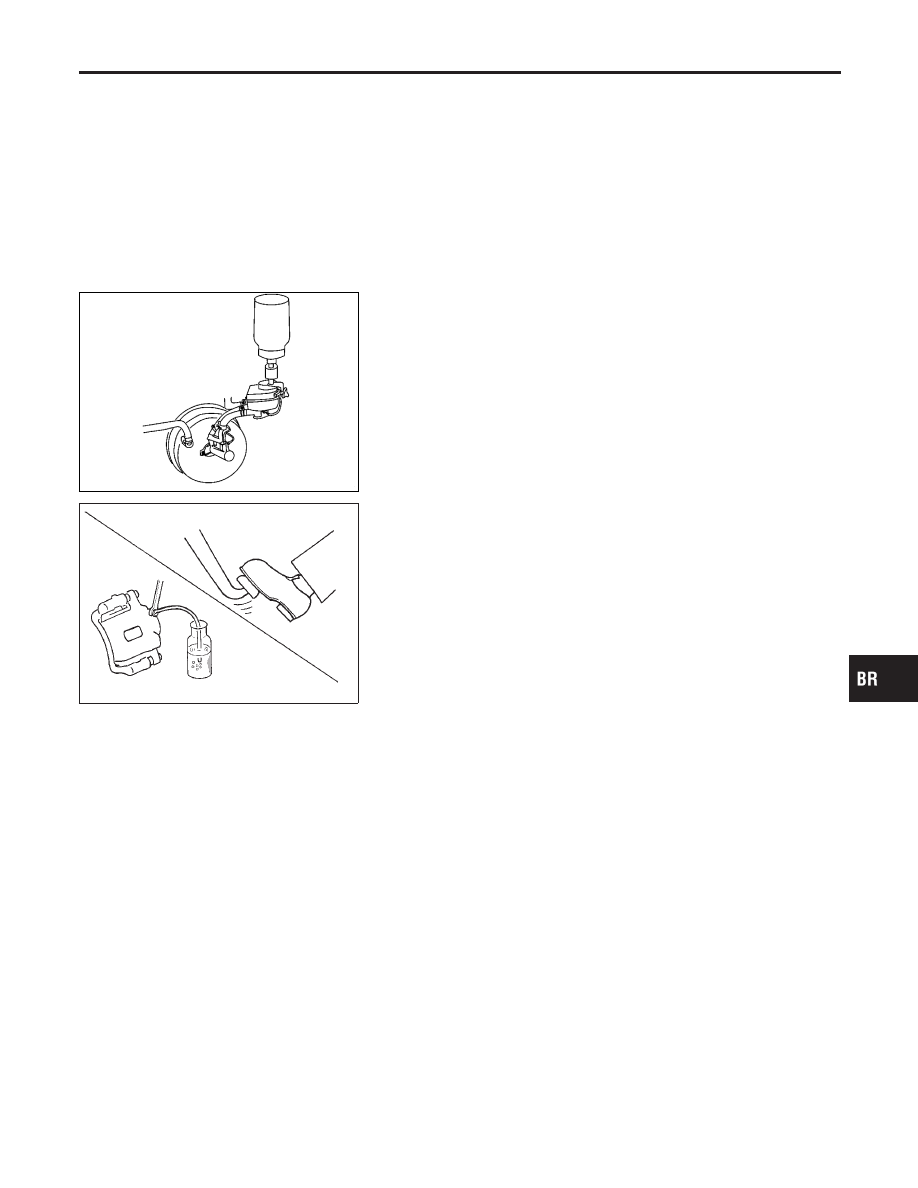

Bleeding Brake System

NLBR0009

CAUTION:

I

Carefully monitor brake fluid level at master cylinder dur-
ing bleeding operation.

I

Fill reservoir with new brake fluid “DOT 3” or “DOT 4”.
Make sure it is full at all times while bleeding air out of
system.

I

Place a container under master cylinder to avoid spillage
of brake fluid.

I

For models with ABS, turn ignition switch OFF and dis-
connect ABS actuator connectors or battery ground cable.

SBR419C

I

Bleed air in the following order.
Right rear brake

,

Left front brake

,

Left rear brake

,

Right

front brake

1.

Connect a transparent vinyl tube to air bleeder valve.

2.

Fully depress brake pedal several times.

3.

With brake pedal depressed, open air bleeder valve to release
air.

4.

Close air bleeder valve.

5.

Release brake pedal slowly.

6.

Repeat steps 2. through 5. until clear brake fluid comes out of
air bleeder valve.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

ON-VEHICLE SERVICE

Brake Burnishing Procedure (Cont’d)
