Nissan Almera Tino V10. Manual - part 210

ATC-36

TROUBLE DIAGNOSIS

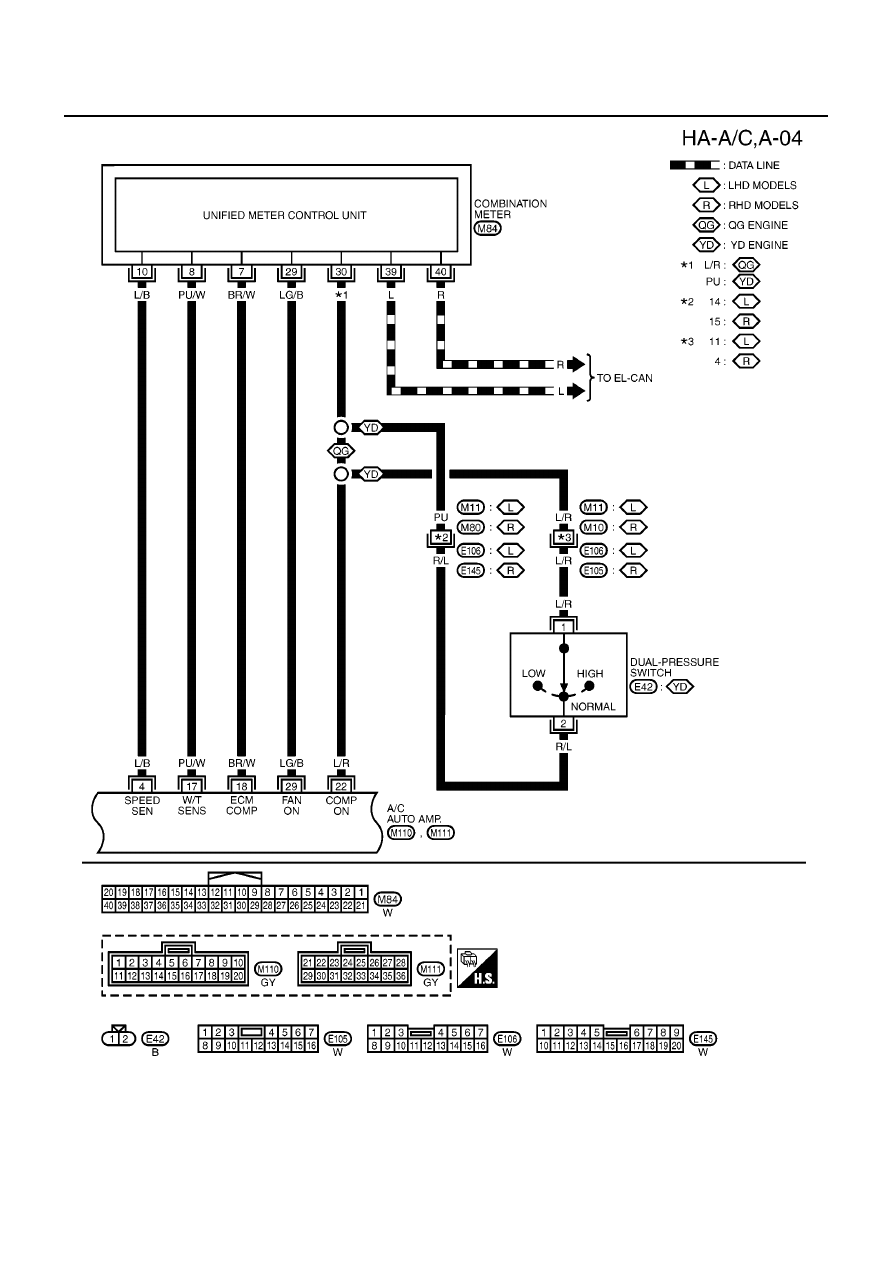

YHA497A

TROUBLE DIAGNOSIS

ATC-37

C

D

E

F

G

H

I

K

L

M

A

B

ATC

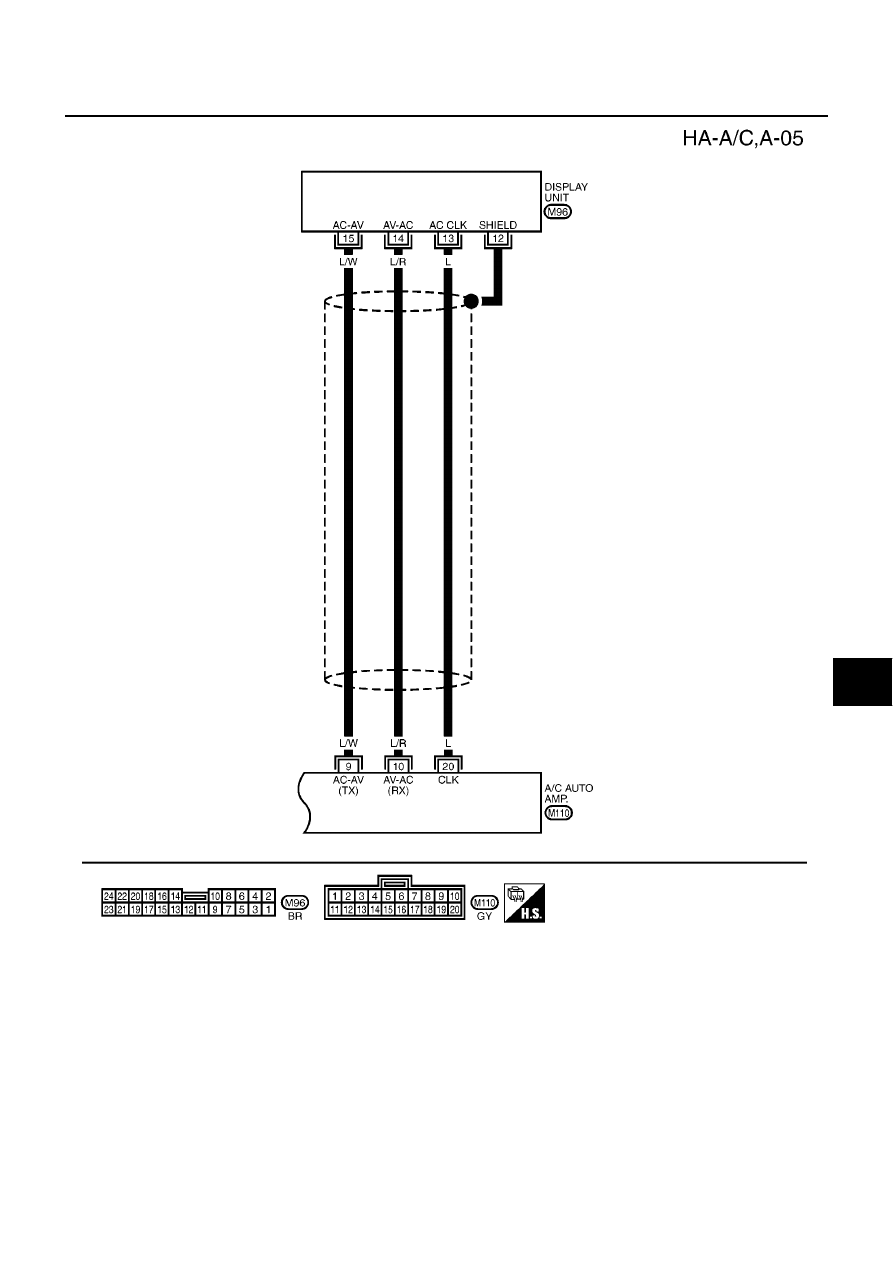

YHA498A

ATC-38

TROUBLE DIAGNOSIS

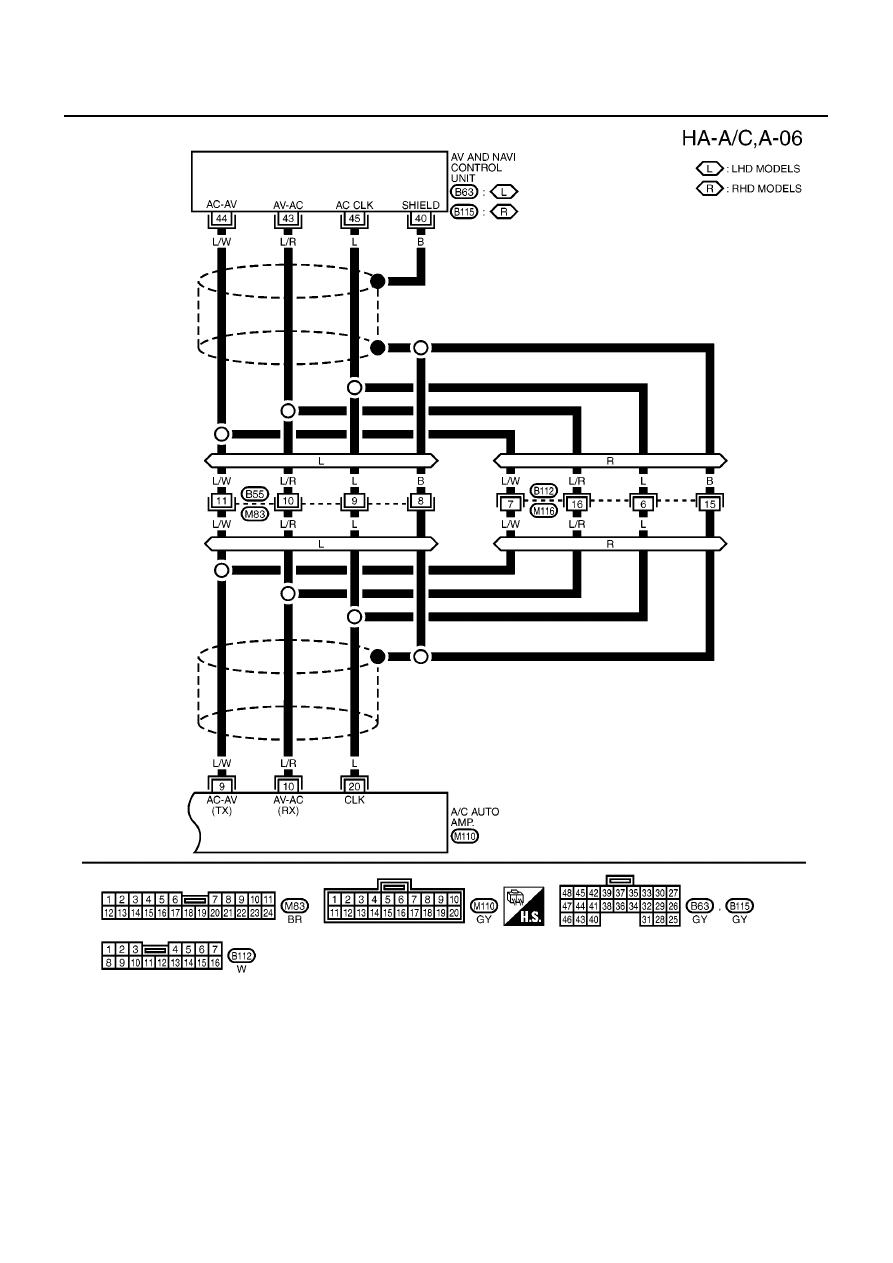

YHA499A

TROUBLE DIAGNOSIS

ATC-39

C

D

E

F

G

H

I

K

L

M

A

B

ATC

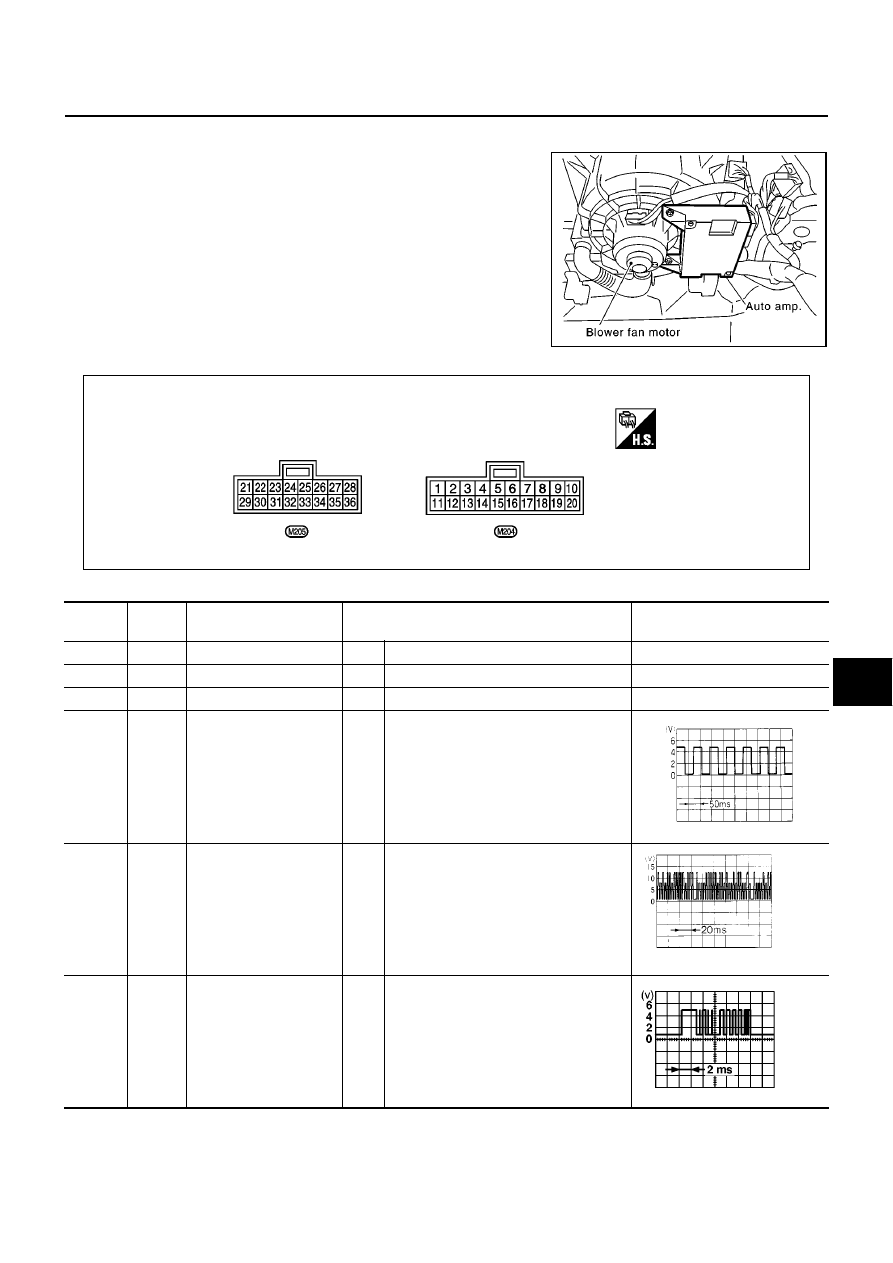

Auto Amp. Terminals and Reference Value

EJS00308

Measure voltage between each terminal and body ground by follow-
ing AUTO AMP. INSPECTION TABLE.

PIN CONNECTOR TERMINAL LAYOUT

AUTO AMP. INSPECTION TABLE

RJIA0750E

RJIA1680E

TERMI-

NAL NO.

WIRE

COLOR

ITEM

CONDITION

Voltage

(V)

1

OR/B

Intake sensor

-

-

-

2

W/G

Ambient sensor

-

-

-

3

OR/L

In-vehicle sensor

-

-

-

4

L/B

Speed sensor signal

IGN

ON

Speedometer: Approx. 40 km/h (25 MPH)

5

R/Y

LAN signal

IGN

ON

-

9

L/W

Multiplex communication
(Tx) signal
A/C amp.

→

AV

IGN

ON

-

ELF1080D

HAK0652D

RJIA0212E
