Nissan Almera Tino V10. Manual - part 198

AT-516

[ALL]

ASSEMBLY

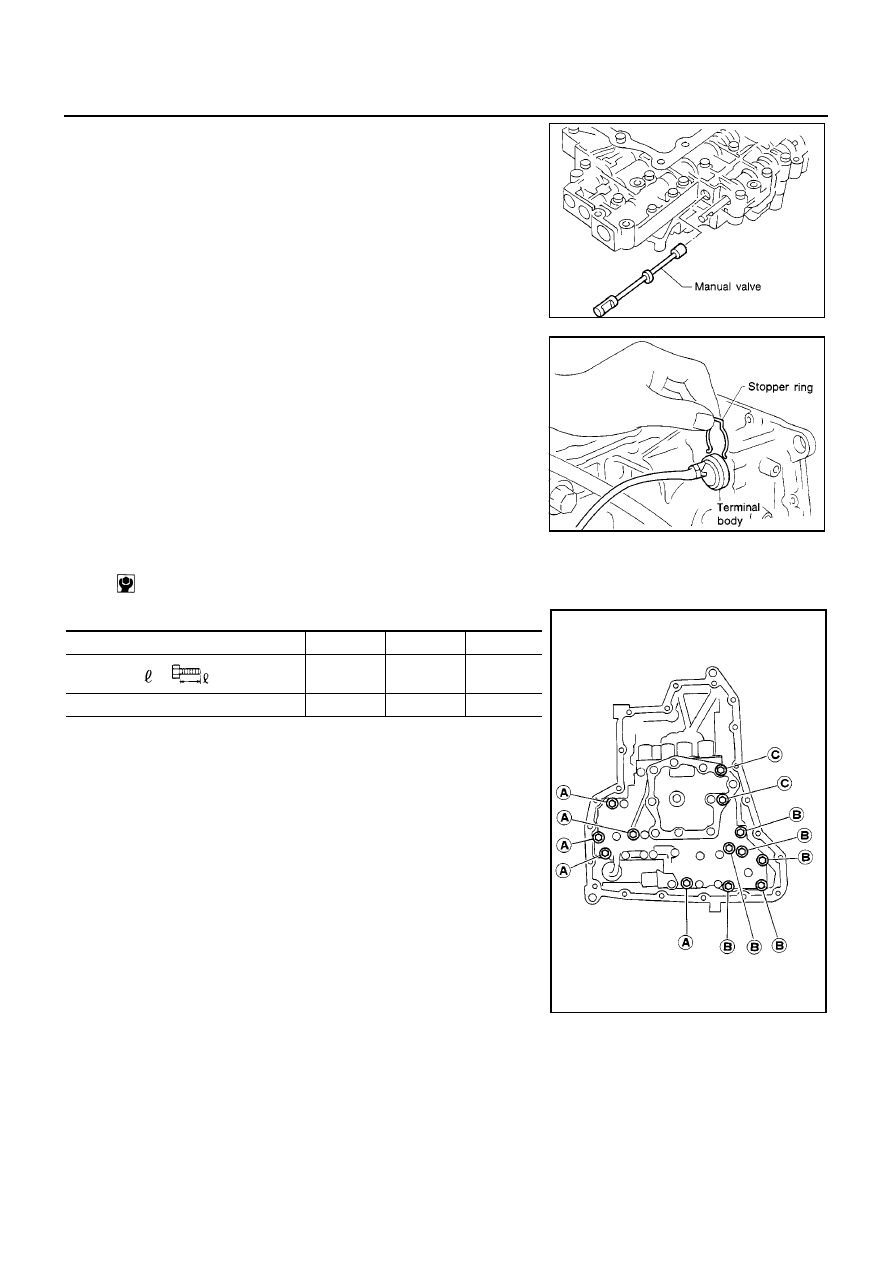

18. Install control valve assembly.

a.

Insert manual valve into control valve assembly.

●

Apply ATF to manual valve.

b.

Pass solenoid harness through transmission case and install
terminal body on transmission case by pushing it.

c.

Install stopper ring to terminal body.

d.

Tighten bolts A , B and C .

Bolt length, number and location:

SAT017D

AAT261A

: 7 - 9N·m (0.7 - 0.9 kg-m, 61 - 78 in-lb)

Bolt

A

B

C

Bolt length “

”

40 mm

(1.57 in)

33 mm

(1.30 in)

43.5 mm

(1.713 in)

Number of bolts

5

6

2

AAT260A

ASSEMBLY

AT-517

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

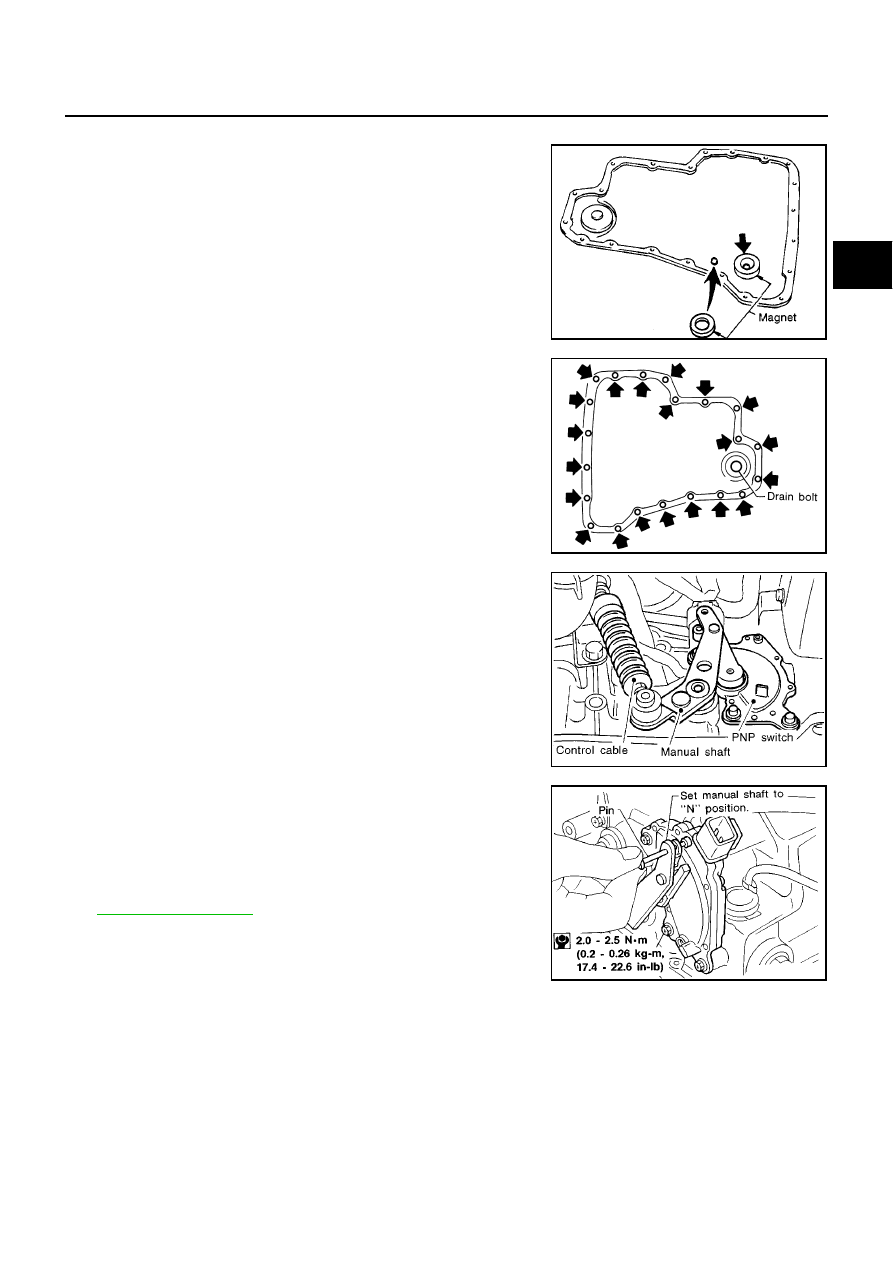

19. Install oil pan.

a.

Attach a magnet to oil pan.

b.

Install new oil pan gasket on transmission case.

c.

Install oil pan on transmission case.

●

Always replace oil pan bolts as they are self-sealing
bolts.

●

Tighten four bolts in a criss-cross pattern to prevent dis-
location of gasket.

d.

Tighten drain plug to specified torque.

20. Install park/neutral position (PNP) switch.
a.

Set manual shaft in P position.

b.

Temporarily install park/neutral position (PNP) switch on manual
shaft.

c.

Move selector lever to N position.

d.

Use a 4 mm (0.16 in) pin for this adjustment.

i.

Insert the pin straight into the manual shaft adjustment hole.

ii.

Rotate park/neutral position (PNP) switch until the pin can also
be inserted straight into hole in park/neutral position (PNP)
switch.

e.

Tighten park/neutral position (PNP) switch fixing bolts. Refer to

AT-417, "OVERHAUL"

.

f.

Remove pin from adjustment hole after adjusting park/neutral
position (PNP) switch.

SAT418D

SAT128E

SAT023JB

SAT426DB

AT-518

[ALL]

ASSEMBLY

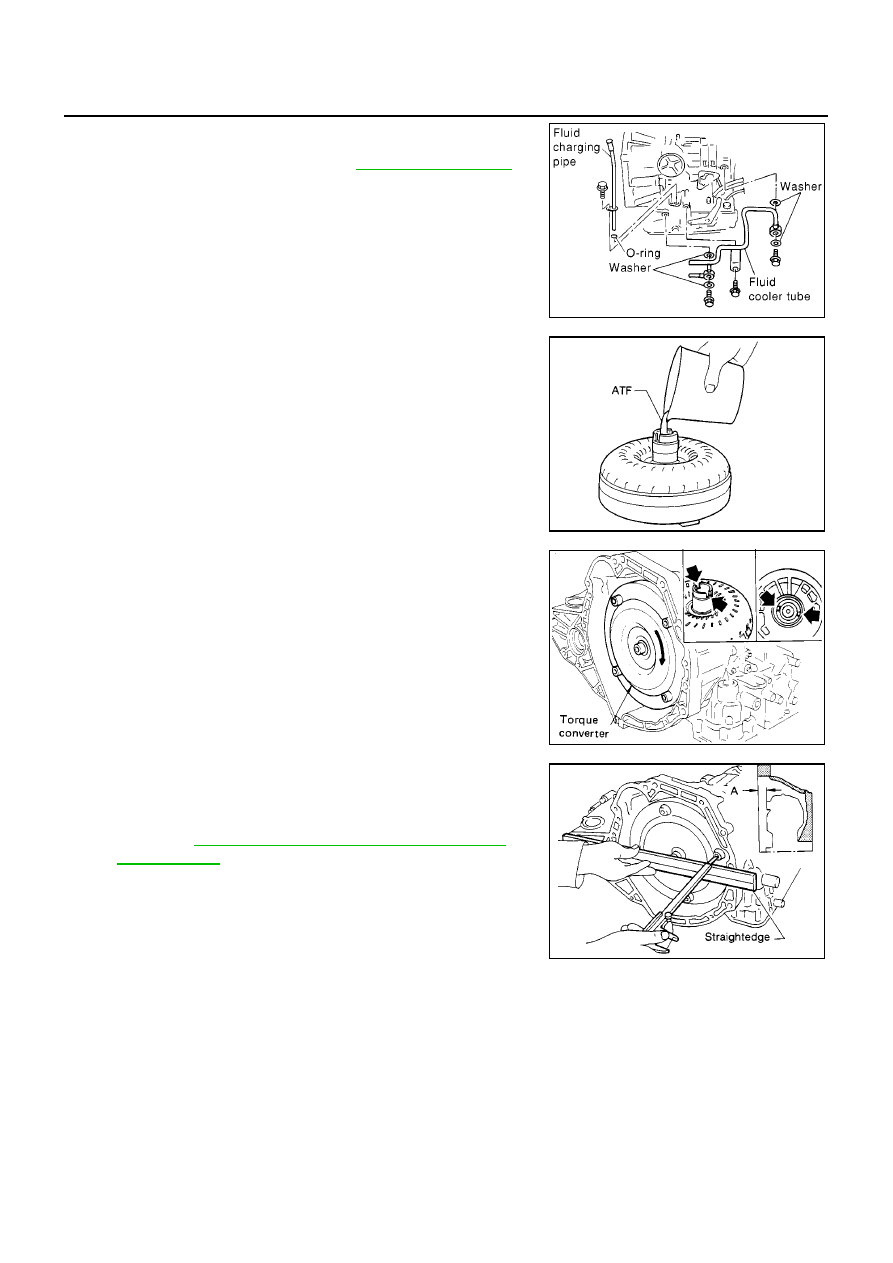

21. Install A/T fluid charging pipe and fluid cooler tube to transmis-

sion case. Tighten A/T fluid charging pipe and fluid cooler tube
bolts to the specified torque. Refer to

AT-417, "OVERHAUL"

.

22. Install torque converter.

a.

Pour ATF into torque converter.

●

Approximately 1 liter (1-3/4 Imp pt) of fluid is required for
a new torque converter.

●

When reusing old torque converter, add the same amount
of fluid as was drained.

b.

Install torque converter while aligning notches of torque con-
verter with notches of oil pump.

c.

Measure distance “A” to check that torque converter is in proper
position.

MCIB9012E

SAT428DA

SAT429D

Distance A:

Refer to

AT-519, "SERVICE DATA AND SPECIFICA-

TIONS (SDS)"

.

SAT430D

SERVICE DATA AND SPECIFICATIONS (SDS)

AT-519

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

SERVICE DATA AND SPECIFICATIONS (SDS)

PFP:00030

General Specifications

ECS009CZ

*: Refer to MA-13, “Recommended Fluids and Lubricants”.

Shift Schedule

ECS009D0

VEHICLE SPEED WHEN SHIFTING GEARS

VEHICLE SPEED WHEN PERFORMING LOCK-UP

Stall Revolution

ECS009D1

Line Pressure

ECS009D2

Engine

QG18DE

Automatic transaxle model

RE4F03B

Automatic transaxle assembly

Model code number

3AX70

Transaxle gear ratio

1st

2.861

2nd

1.562

3rd

1.000

4th

0.697

Reverse

2.310

Final drive

4.072

Recommended fluid

Genuine Nissan Automatic Transmission

Fluid or equivalent*

Fluid capacity

7.7

(6-3/4 Imp qt)

Throttle posi-

tion

Shift pattern

Vehicle speed km/h (MPH)

D

1

→

D

2

D

2

→

D

3

D

3

→

D

4

D

4

→

D

3

D

3

→

D

2

D

2

→

D

1

1

2

→

1

1

Full throttle

Comfort

54 - 62

(20 - 23)

102 - 110

(64 - 69)

162 - 170

(96 - 100)

158 - 166

(99 - 104)

92 - 100

(57 - 63)

41 - 49

(25 - 30)

54 - 62

(34 - 39)

Half throttle

Comfort

29 - 37

(18 - 23)

51 - 59

(32 - 37)

123 - 131

(77 - 80)

69 - 77

(43 - 48)

34 - 42

(21 - 26)

5 - 13

(3 - 8)

54 - 62

(34 - 39)

Throttle opening

OD switch

Shift pattern

Vehicle speed km/h (MPH)

Lock-up ON

Lock-up OFF

2/8

ON (D

4

)

Comfort

96 - 104 (60 - 65)

65 - 73 (41 - 46)

OFF (D

3

)

Comfort

96 - 104 (60 - 65)

93 - 101 (58 - 63)

Engine model

Stall revolution rpm

QG18DE

2,300 - 2,750

Engine speed

rpm

Line pressure

kPa (bar, kg/cm

2

, psi)

R position

D position

2 position

1 position

Idle

778 (7.8, 7.9, 113)

500 (5.0, 5.1, 73)

500 (5.0, 5.1, 73)

500 (5.0, 5.1, 73)

Stall

1,813 (18.1, 18.5, 263)

1,165 (11.7, 11.9, 169)

1,165 (11.7, 11.9, 169)

1,165 (11.7, 11.9, 169)
