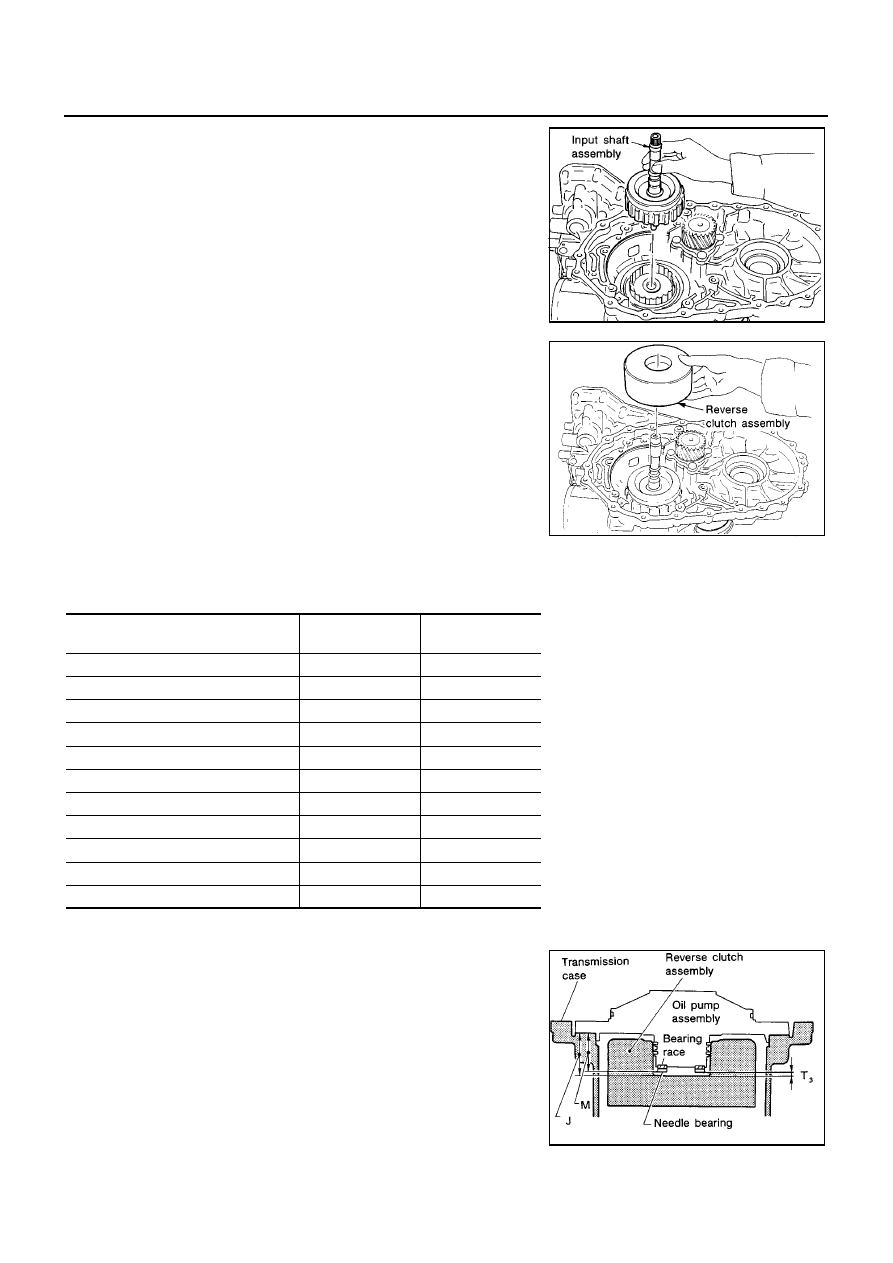

AT-508

[ALL]

ASSEMBLY

21. Remove paper rolled around input shaft.

22. Install reverse clutch assembly.

●

Align teeth of high clutch drive plates before installing.

23. Install reverse clutch assembly.

●

Align teeth of high clutch drive plates before installing.

Adjustment (2)

ECS009CX

When any parts listed below are replaced, adjust total end play and reverse clutch end play.

TOTAL END PLAY

●

Measure clearance between reverse clutch drum and needle
bearing for oil pump cover.

●

Select proper thickness of bearing race so that end play is within
specifications.

SAT372D

SAT373D

Part name

Total end play

Reverse clutch end

play

Transmission case

●

●

Overrun clutch hub

●

●

Rear internal gear

●

●

Rear planetary carrier

●

●

Rear sun gear

●

●

Front planetary carrier

●

●

Front sun gear

●

●

High clutch hub

●

●

High clutch drum

●

●

Oil pump cover

●

●

Reverse clutch drum

—

●

SAT374D

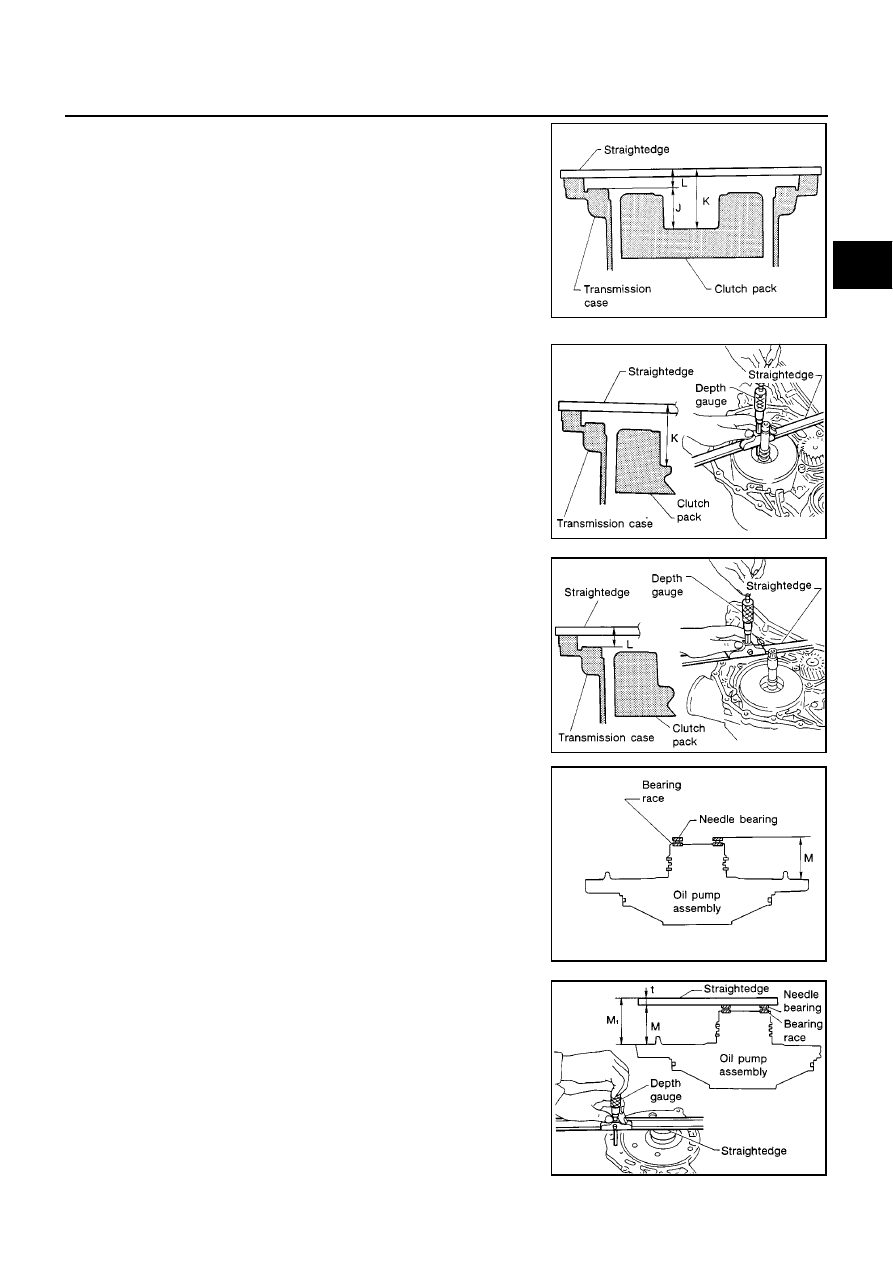

ASSEMBLY

AT-509

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

1.

Measure dimensions “K” and “L” and then calculate dimension
“J”.

a.

Measure dimension “K”.

b.

Measure dimension “L”.

c.

Calculate dimension “J”.

2.

Measure dimension “M”.

a.

Place bearing race and needle bearing on oil pump assembly.

b.

Measure dimension “M”.

SAT375D

SAT376D

“J”: Distance between oil pump fitting surface of
transmission case and needle bearing mating surface
of high clutch drum.

J = K – L

SAT377D

SAT378D

“M”: Distance between transmission case fitting surface
of oil pump cover and needle bearing on oil pump cover.

“M

1

”: Indication of gauge.

SAT379D

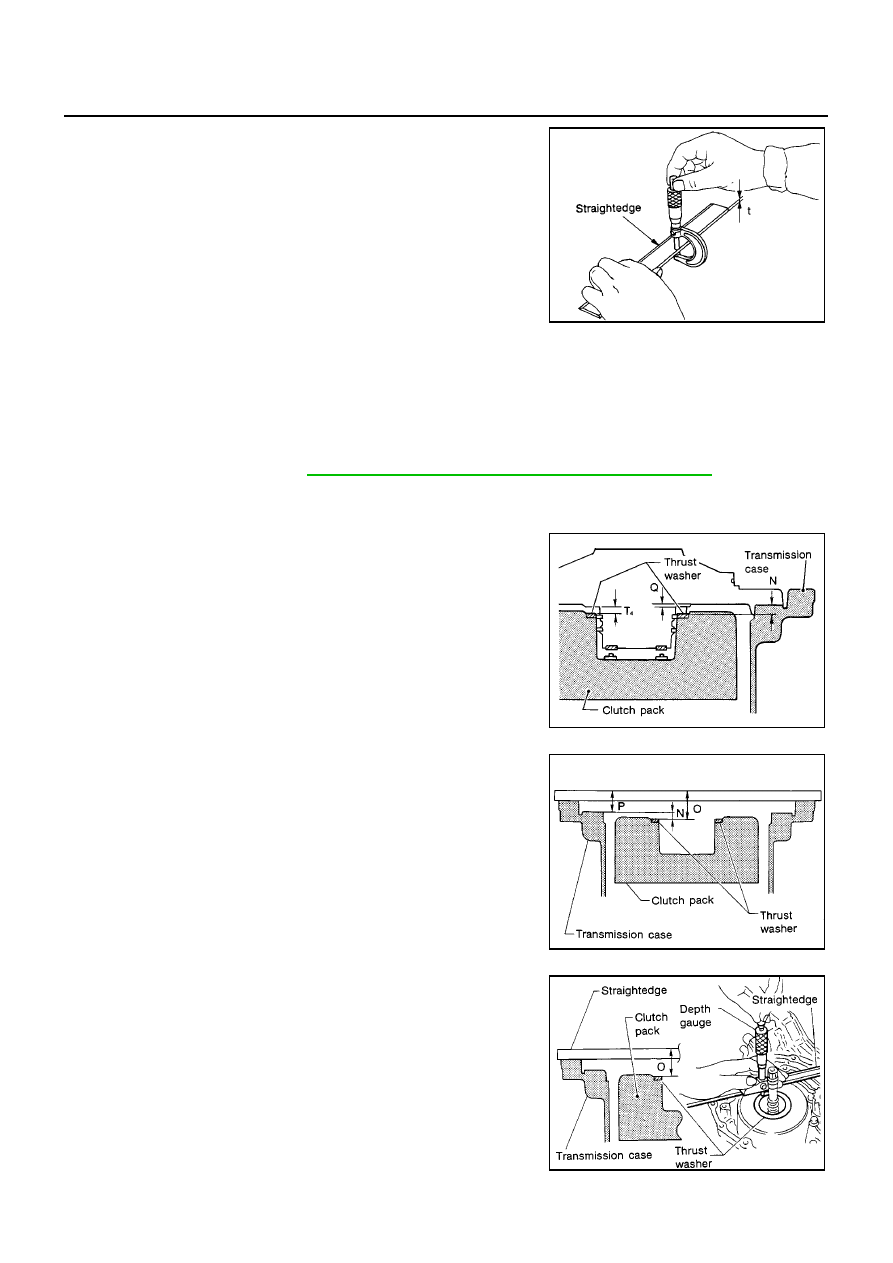

AT-510

[ALL]

ASSEMBLY

c.

Measure thickness of straightedge “t”.

3.

Adjust total end play “T

3

”.

●

Select proper thickness of bearing race so that total end play is within specifications.

REVERSE CLUTCH END PLAY

●

Measure clearance between oil pump cover and thrust washer
for reverse clutch drum.

●

Select proper thickness of thrust washer so that end play is
within specification.

1.

Measure dimensions “O” and “P” and then calculate dimension
“N”.

a.

Place thrust washer on reverse clutch drum.

b.

Measure dimension “O”.

M = M

1

– t

SAT443D

T

3

= J – M

Total end play “T

3

”:

0.25 - 0.55 mm (0.0098 - 0.0217 in)

Bearing races:

Refer to

AT-519, "SERVICE DATA AND SPECIFICATIONS (SDS)"

.

SAT380D

SAT381D

SAT382D

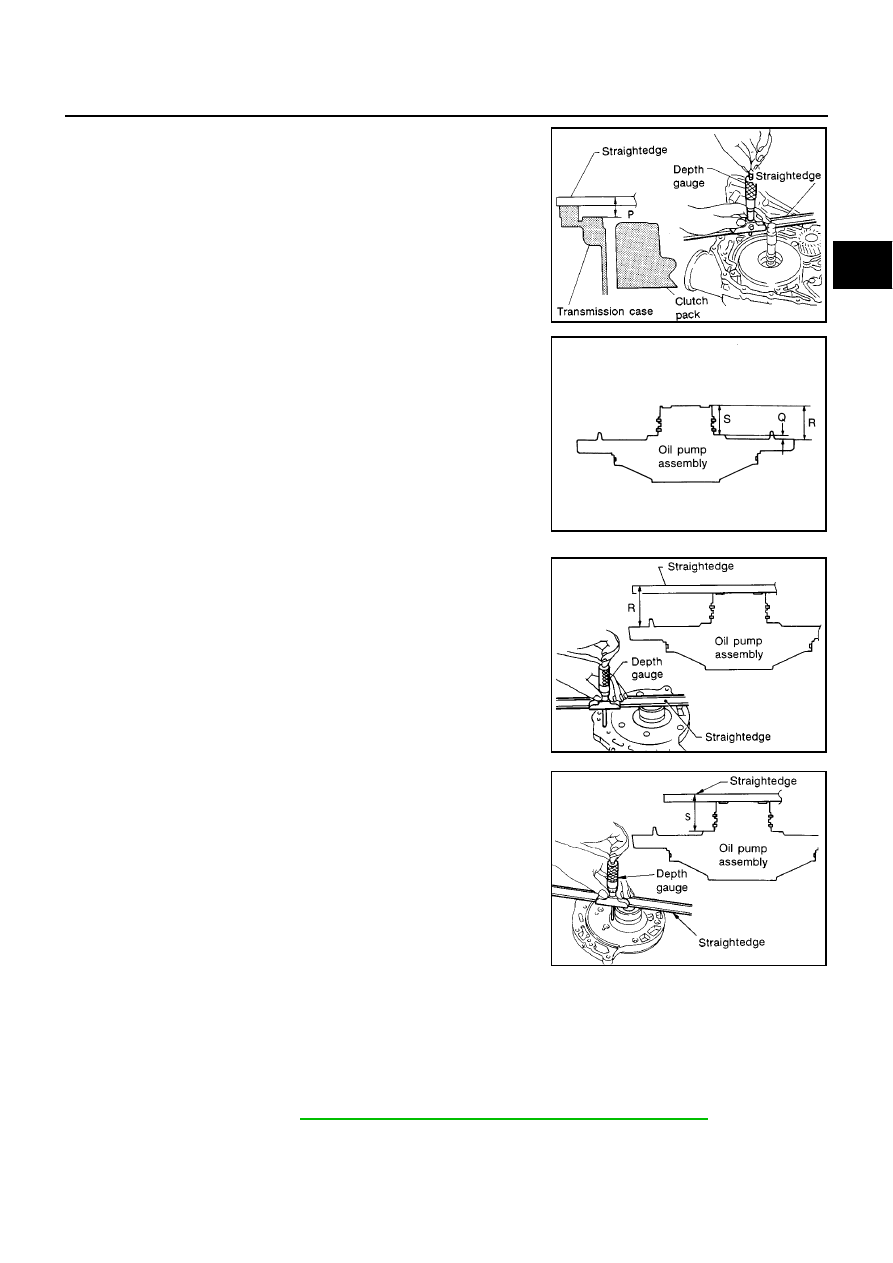

ASSEMBLY

AT-511

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

c.

Measure dimension “P”.

d.

Calculate dimension “N”.

2.

Measure dimensions “R” and “S” and then calculate dimension
“Q”.

a.

Measure dimension “R”.

b.

Measure dimension “S”.

c.

Calculate dimension “Q”.

3.

Adjust reverse clutch end play “T

4

”.

●

Select proper thickness of thrust washer so that reverse clutch end play is within specifications.

“N”: Distance between oil pump fitting surface of trans-
mission case and thrust washer on reverse clutch
drum.

N = O – P

SAT383D

SAT384D

SAT385D

“Q”: Distance between transmission case fitting sur-
face and thrust washer mating surface.

Q = R – S

SAT386D

T

4

= N – Q

Reverse clutch end play:

0.65 - 1.00 mm (0.0256 - 0.0394 in)

Thrust washer: Refer to

AT-519, "SERVICE DATA AND SPECIFICATIONS (SDS)"

.
