AT-460

[ALL]

REPAIR FOR COMPONENT PARTS

●

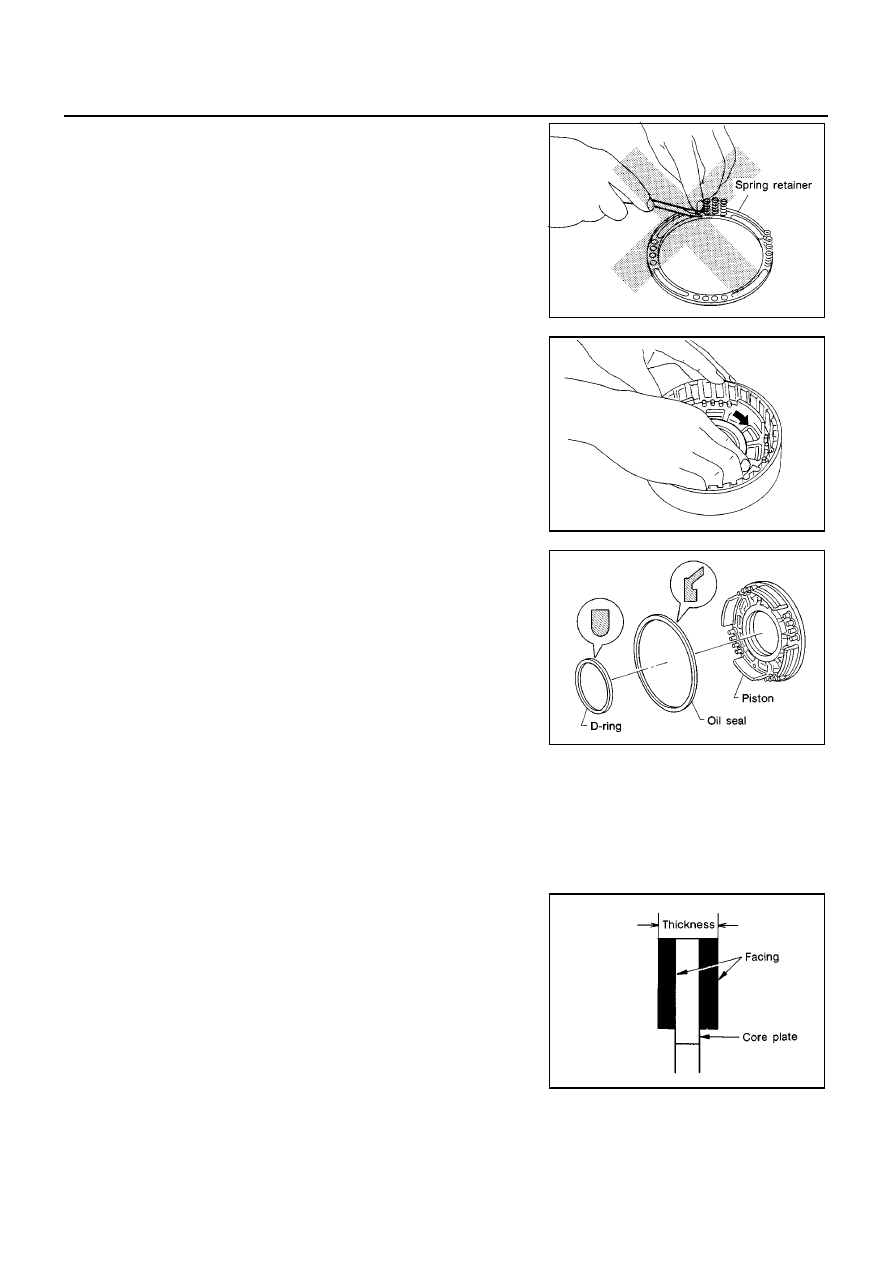

Do not remove return spring from spring retainer.

6.

Remove piston from reverse clutch drum by turning it.

7.

Remove D-ring and oil seal from piston.

INSPECTION
Reverse Clutch Snap Ring, Spring Retainer and Return Springs

●

Check for deformation, fatigue or damage.

●

If necessary, replace.

●

When replacing spring retainer and return springs, replace them as a set.

Reverse Clutch Drive Plates

●

Check facing for burns, cracks or damage.

●

Measure thickness of facing.

●

If not within wear limit, replace.

SAT301E

SAT159D

SAT138E

Thickness of drive plate:

Standard value: 2.0 mm (0.079 in)

Wear limit: 1.8 mm (0.071 in)

SAT162D

REPAIR FOR COMPONENT PARTS

AT-461

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

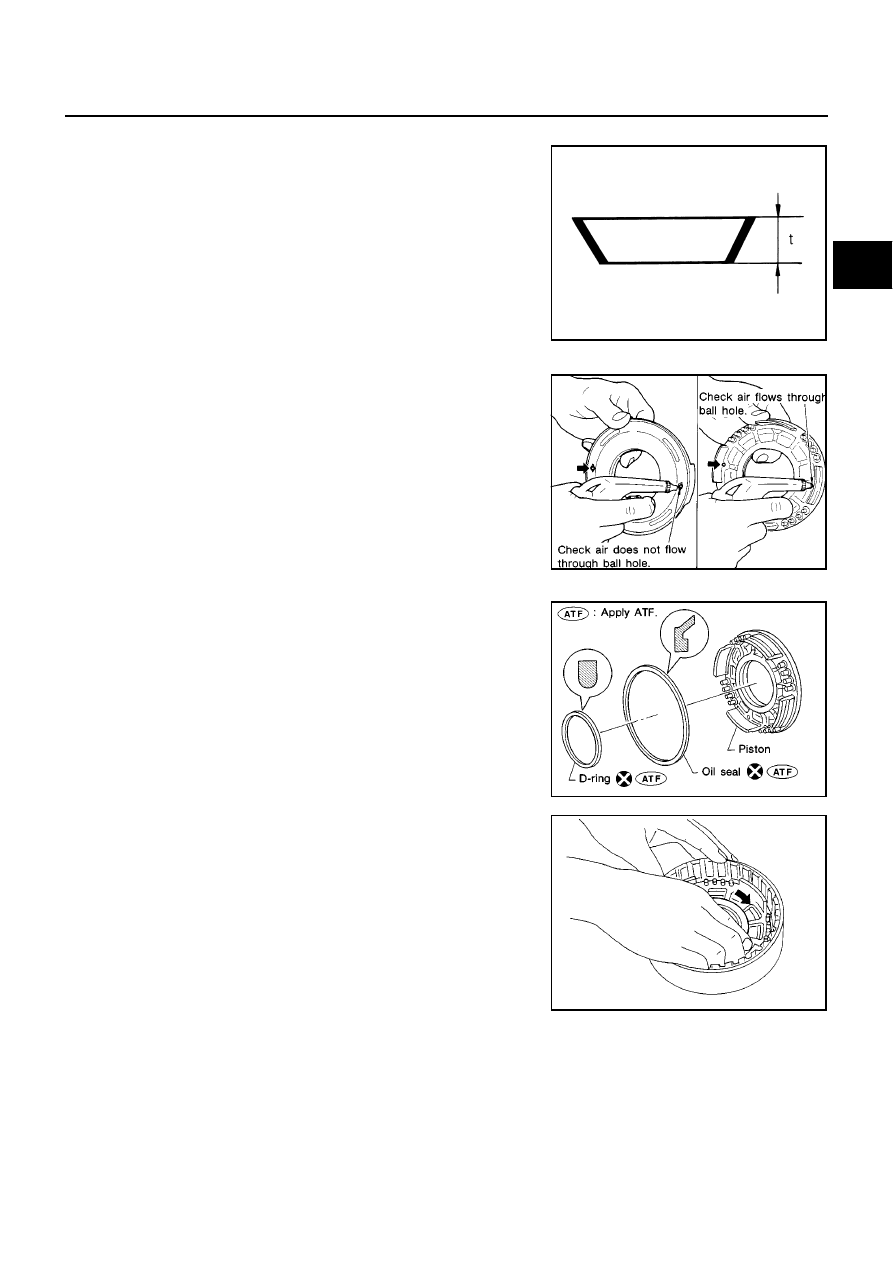

Reverse Clutch Dish Plates

●

Check for deformation or damage.

●

Measure thickness of dish plate.

●

If deformed or fatigued, replace.

Reverse Clutch Piston

●

Make sure that check balls are not fixed.

●

Apply compressed air to check ball oil hole opposite the return
spring. Make sure there is no air leakage.

●

Apply compressed air to oil hole on return spring side to make
sure that air leaks past ball.

ASSEMBLY

1.

Install D-ring and oil seal on piston.

●

Take care with the direction of oil seal.

●

Apply ATF to both parts.

2.

Install piston assembly by turning it slowly.

●

Apply ATF to inner surface of drum.

Thickness of dish plate “T”: 2.8 mm (0.110 in)

SAT163D

SAT164D

SAT160DA

SAT159D

AT-462

[ALL]

REPAIR FOR COMPONENT PARTS

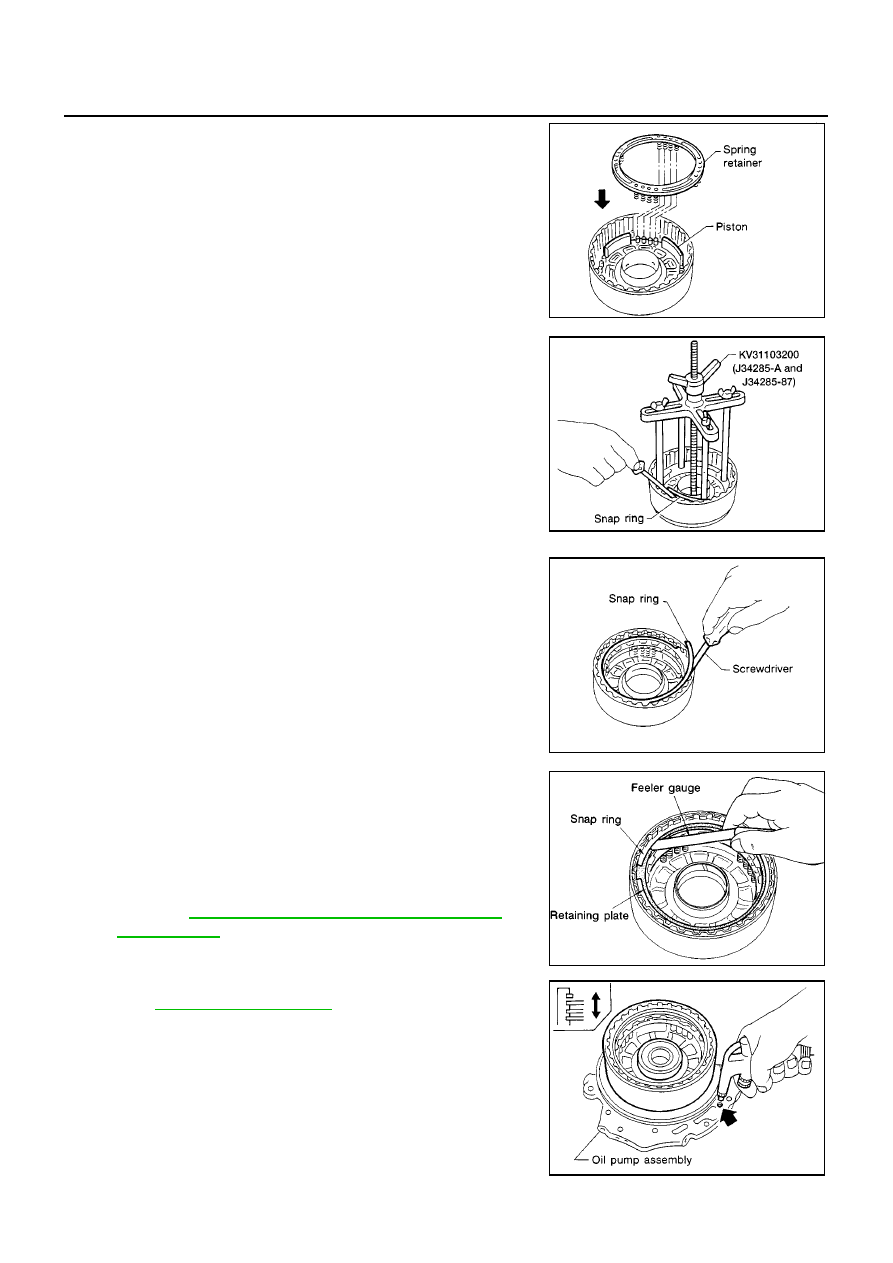

3.

Install return springs and spring retainer on piston.

4.

Set Tool on spring retainer and install snap ring while compress-
ing return springs.

●

Set Tool directly over return springs.

5.

Install drive plates, driven plates, retaining plate and dish plates.

●

Do not align the projections of any two dish plates.

●

Take care with order and direction of plates.

6.

Install snap ring.

7.

Measure clearance between retaining plate and snap ring. If not
within allowable limit, select proper retaining plate.

8.

Check operation of reverse clutch.
Refer to

AT-459, "Reverse Clutch"

.

SAT168D

AAT489

SAT156D

Specified clearance:

Standard: 0.5 - 0.8mm (0.020 - 0.031 in)

Allowable limit: 1.2 mm (0.047 in)

Retaining plate:

Refer to

AT-519, "SERVICE DATA AND SPECIFICA-

TIONS (SDS)"

.

SAT174D

SAT173D

REPAIR FOR COMPONENT PARTS

AT-463

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

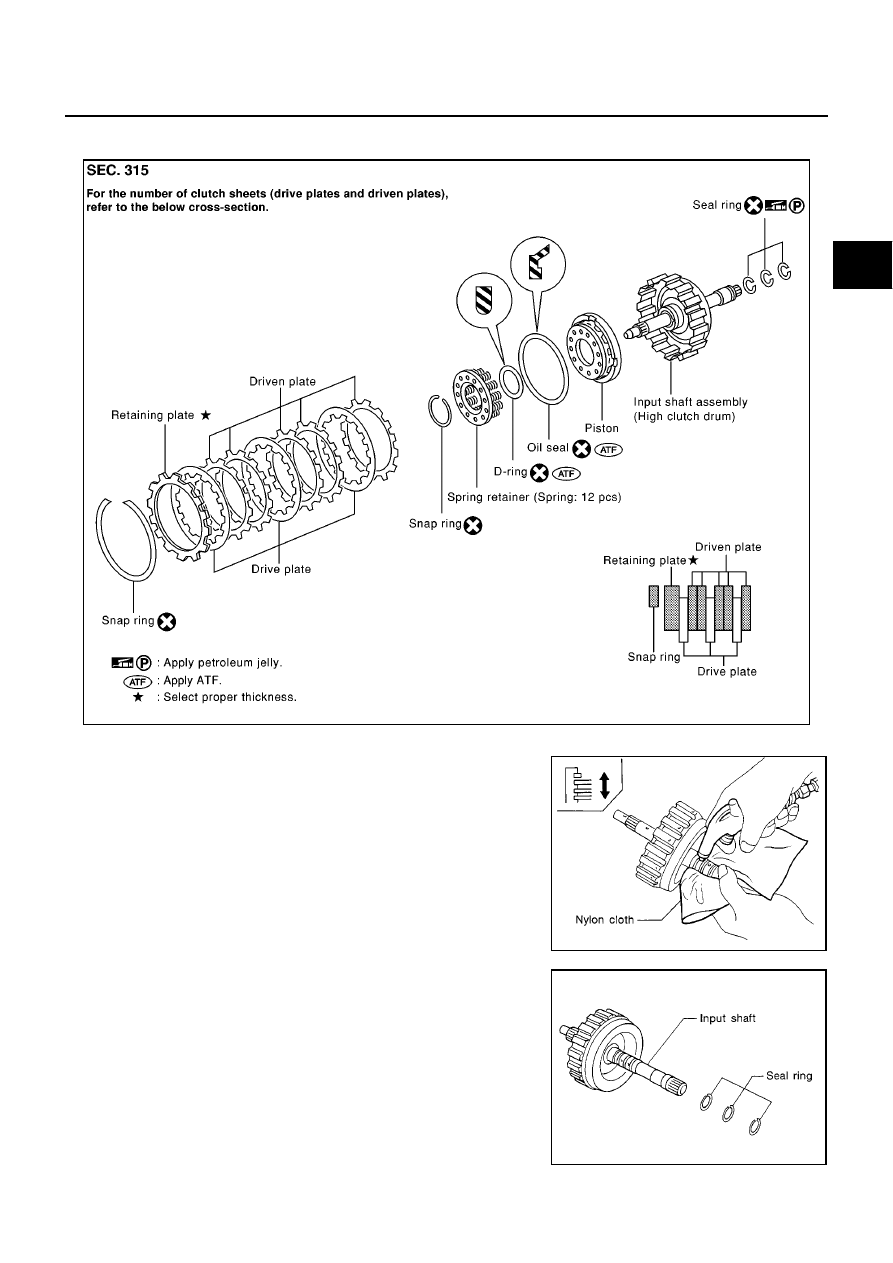

High Clutch

ECS009CN

COMPONENTS

DISASSEMBLY

1.

Check operation of high clutch.

a.

Apply compressed air to oil hole of input shaft with nylon cloth.

●

Stop up hole on opposite side of input shaft with nylon
cloth.

b.

Check to see that retaining plate moves to snap ring.

c.

If retaining plate does not contact snap ring:

●

D-ring might be damaged.

●

Oil seal might be damaged.

●

Fluid might be leaking past piston check ball.

2.

Remove seal rings from input shaft.

●

Always replace when removed.

SAT874J

SAT176D

SAT177D
