REPAIR FOR COMPONENT PARTS

e.

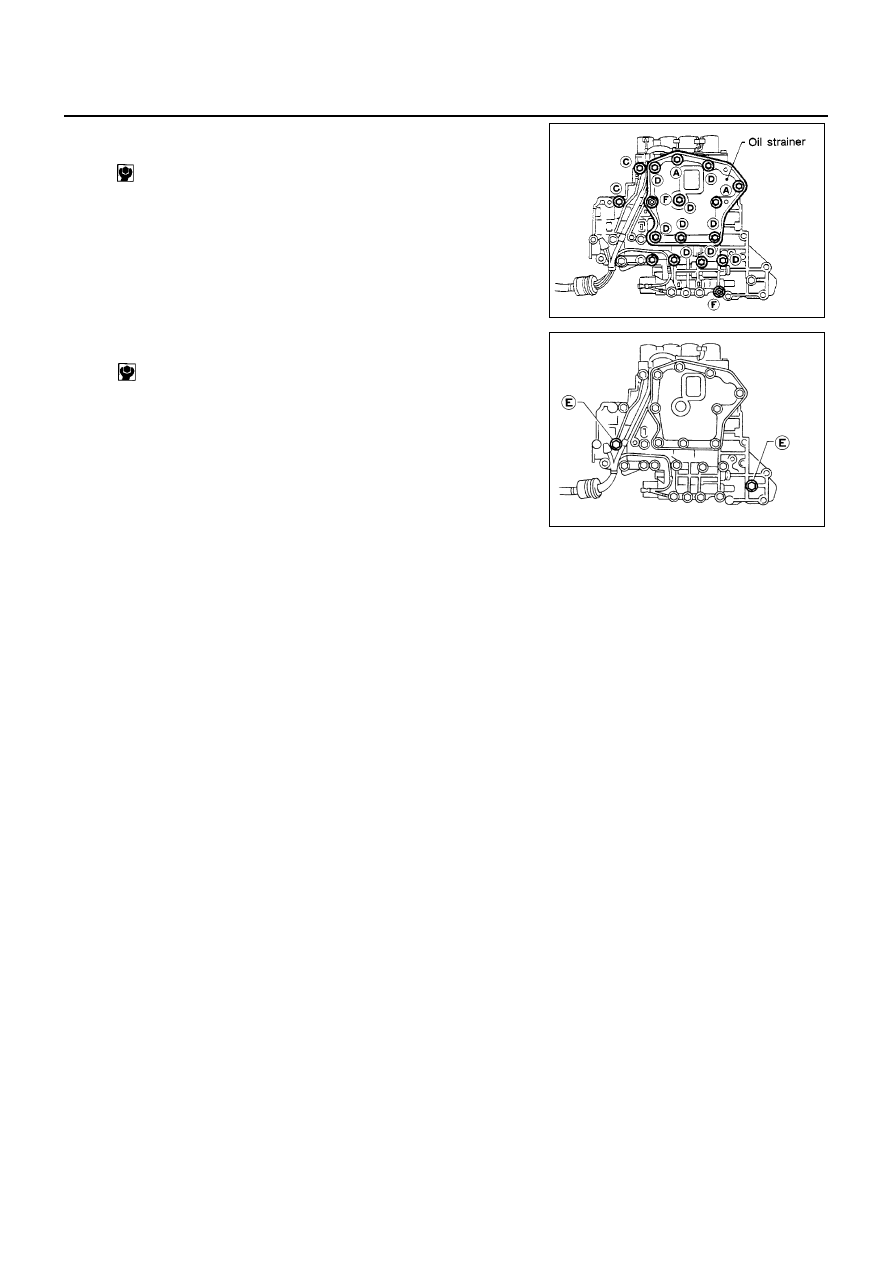

Set oil strainer, then tighten bolts A , C , D and nuts F to speci-
fied torque.

f.

Tighten bolts e to specified torque.

: 7 - 9 N-m (0.7 - 0.9 kg-m, 61 - 78 in-lb)

SAT083F

: 3.4 - 4.4 N-m (0.35 - 0.45 kg-m, 30 - 39 in-lb)

SAT084FA

REPAIR FOR COMPONENT PARTS

AT-453

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

Control Valve Upper Body

ECS009CK

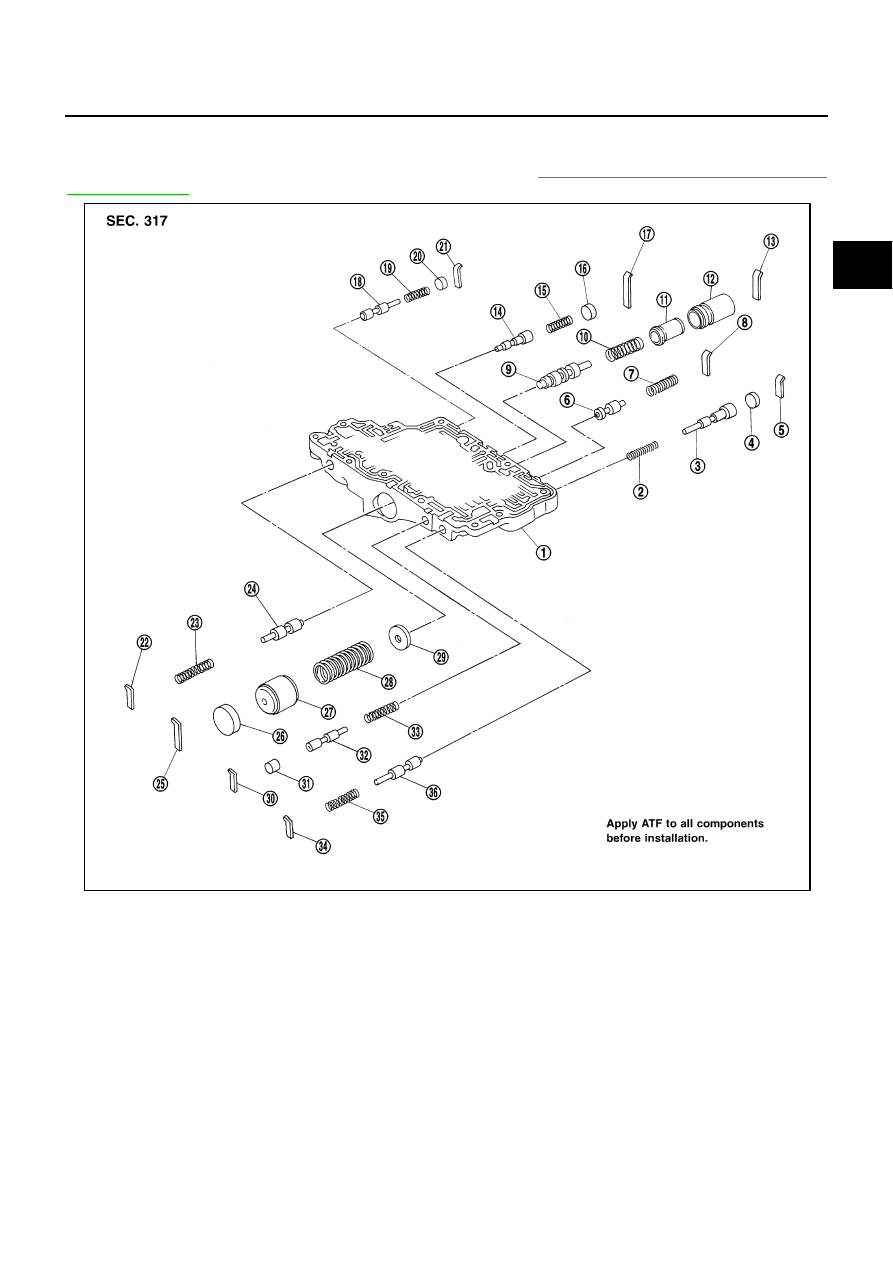

COMPONENTS

Numbers preceding valve springs correspond with those shown in

AT-519, "SERVICE DATA AND SPECIFI-

CATIONS (SDS)"

.

1.

Control valve upper body

2.

Return spring

3.

Overrun clutch reducing valve

4.

Plug

5.

Retainer plate

6.

Torque converter relief valve

7.

Return spring

8.

Retainer plate

9.

Torque converter clutch control valve

10. Return spring

11.

Plug

12. Sleeve

13. Retainer plate

14. 1-2 accumulator valve

15. Return spring

16. Plug

17. Retainer plate

18. Cooler check valve

19. Return spring

20. Plug

21. Retainer plate

22. Retainer plate

23. Return spring

24. Pilot valve

25. Retainer plate

26. Plug

27. 1-2 accumulator piston

28. Return spring

29. 1-2 accumulator retainer plate

30. Retainer plate

31. Plug

32. 1st reducing valve

33. Return spring

34. Retainer plate

35. Return spring

36. 3-2 timing valve

SAT863J

AT-454

[ALL]

REPAIR FOR COMPONENT PARTS

DISASSEMBLY

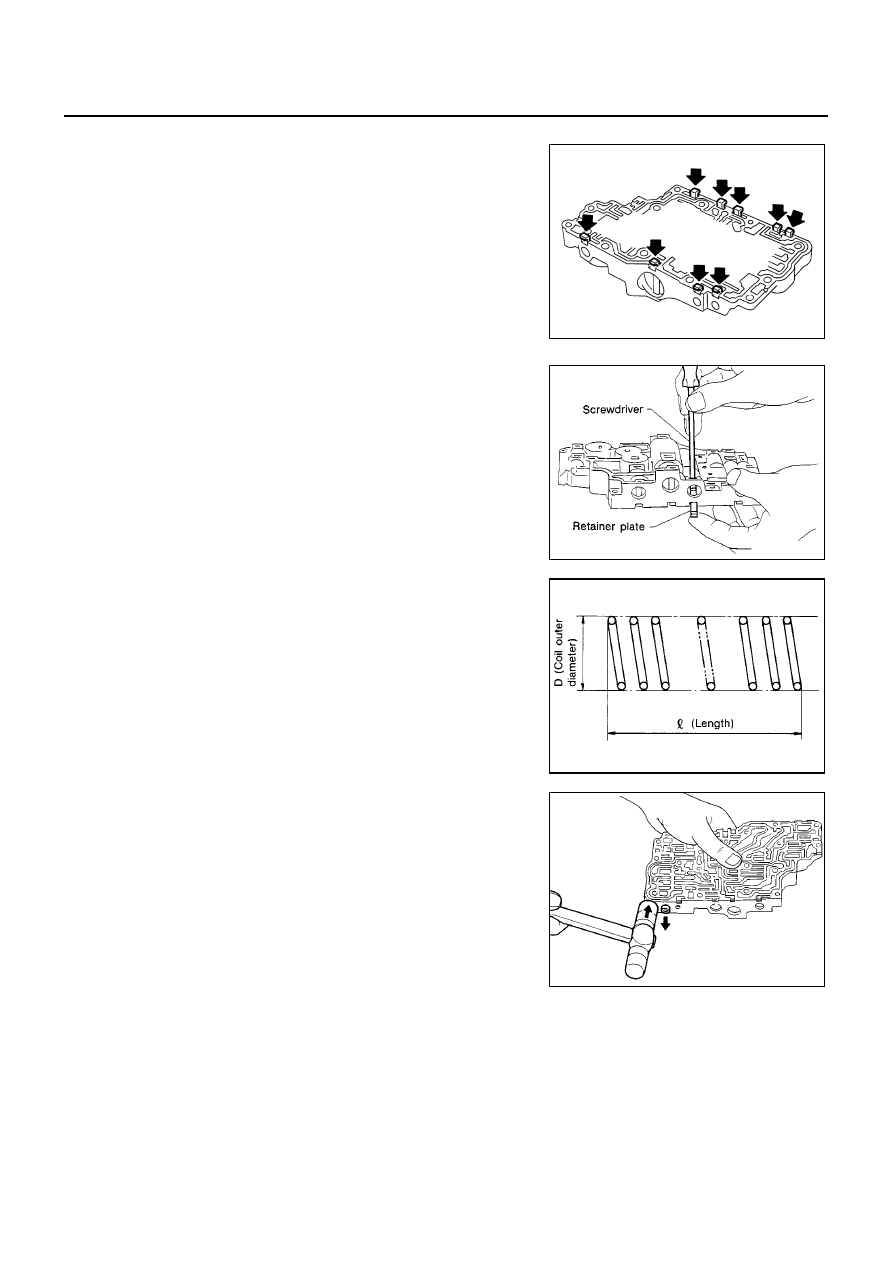

1.

Remove valves at retainer plates.

●

Do not use a magnetic pick-up tool.

a.

Use a screwdriver to remove retainer plates.

b.

Remove retainer plates while holding spring, plugs or sleeves.

●

Remove plugs slowly to prevent internal parts from jump-
ing out.

c.

Place mating surface of valve body face down, and remove
internal parts.

●

If a valve is hard to remove, place valve body face down
and lightly tap it with a soft hammer.

●

Be careful not to drop or damage valves and sleeves.

SAT321G

SAT135D

SAT138D

SAT137D

REPAIR FOR COMPONENT PARTS

AT-455

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

INSPECTION
Valve Spring

●

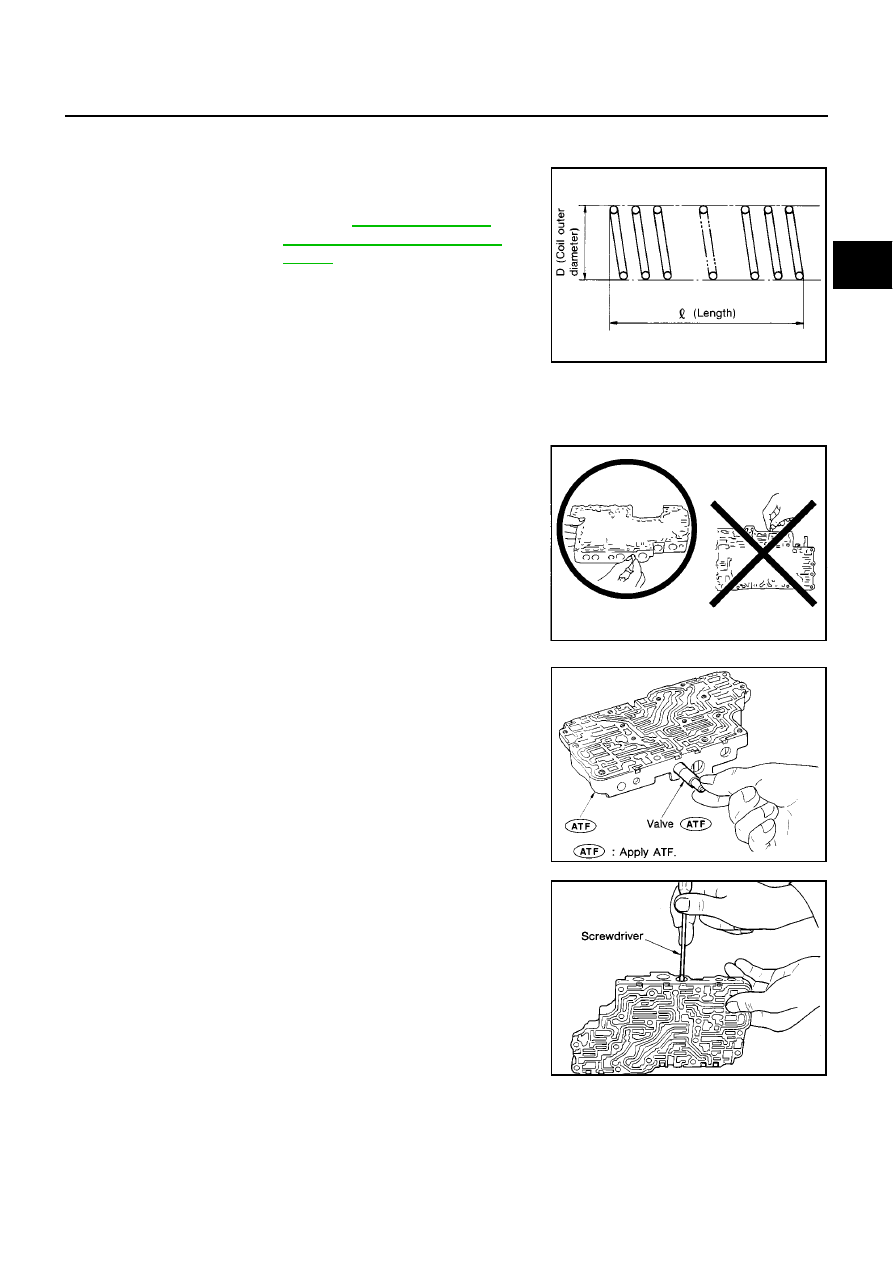

Measure free length and outer diameter of each valve spring.
Also check for damage or deformation.

●

Replace valve springs if deformed or fatigued.

Control Valves

●

Check sliding surfaces of valves, sleeves and plugs.

ASSEMBLY

●

Lay control valve body down when installing valves. Do not
stand the control valve body upright.

1.

Lubricate the control valve body and all valves with ATF. Install
control valves by sliding them carefully into their bores.

●

Be careful not to scratch or damage valve body.

●

Wrap a small screwdriver with vinyl tape and use it to insert
the valves into their proper positions.

Inspection standard

:Refer to

AT-519, "SERVICE

DATA AND SPECIFICATIONS
(SDS)"

.

SAT138D

SAT139D

SAT140DA

SAT141D
