AT-368

[ALL]

SHIFT SOLENOID VALVE B

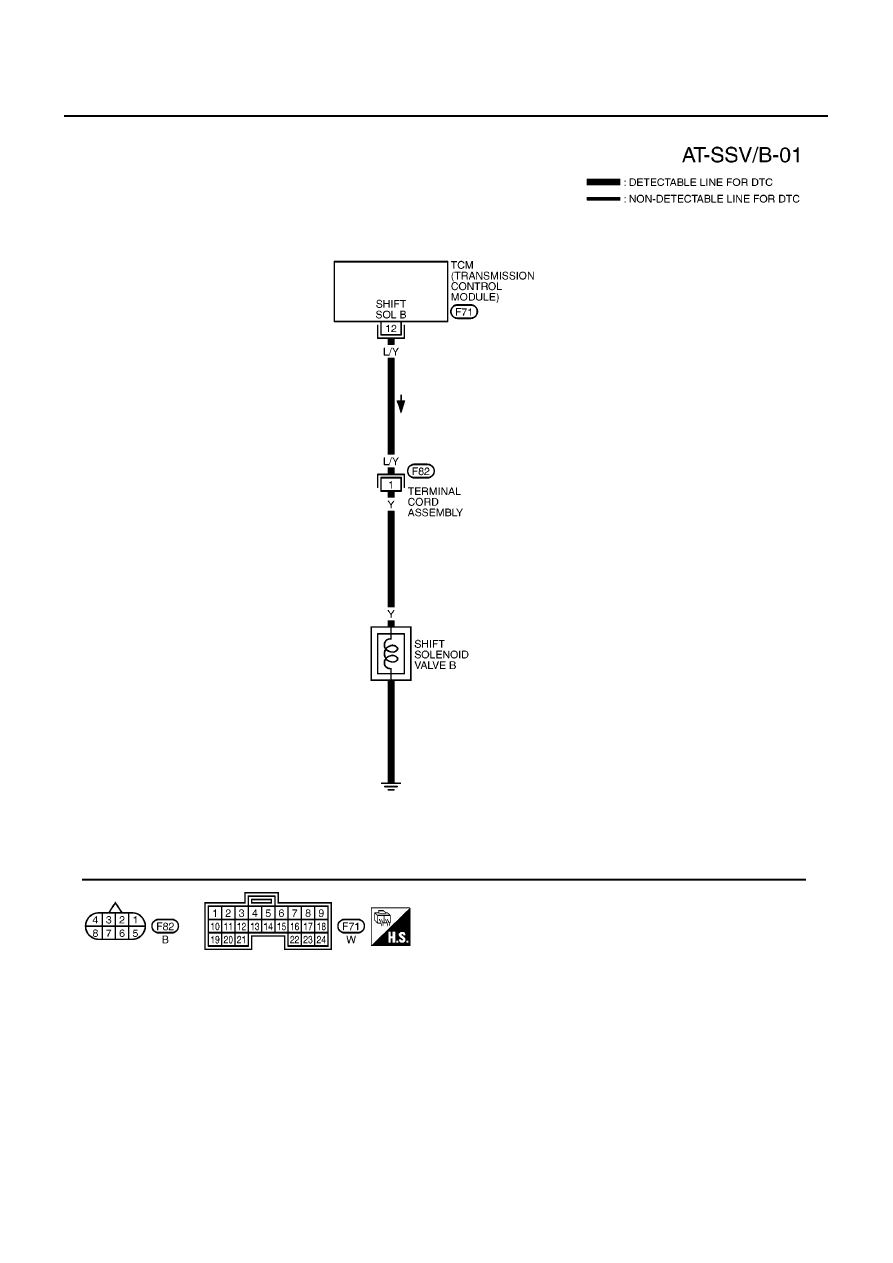

Wiring Diagram — AT — SSV/B

ECS009B8

YAT380A

SHIFT SOLENOID VALVE B

AT-369

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

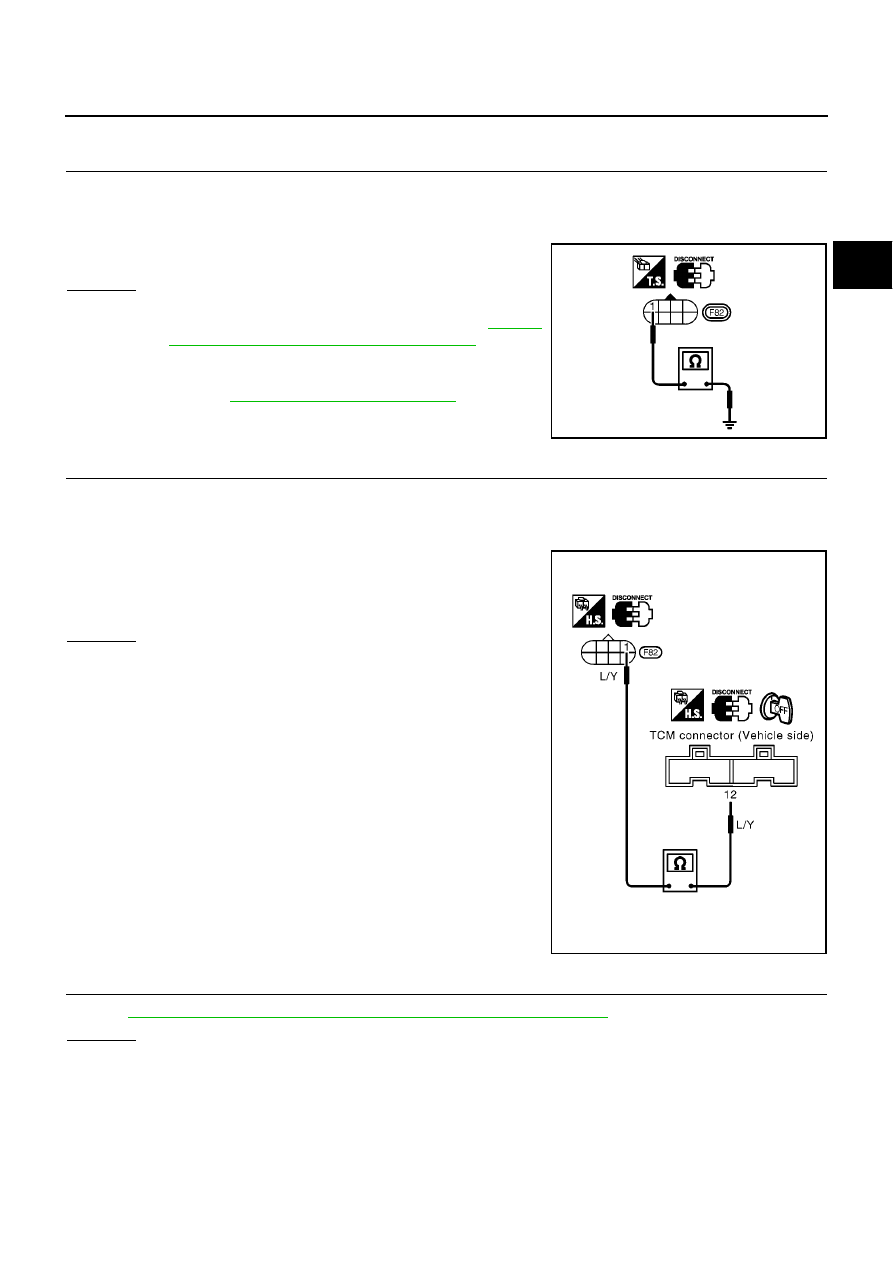

Diagnostic Procedure

ECS009B9

1.

CHECK VALVE RESISTANCE

1.

Turn ignition switch to “OFF” position.

2.

Disconnect terminal cord assembly connector in engine compartment.

3.

Check resistance between terminal 1 and ground.

OK or NG

OK

>> GO TO 2

NG

>> 1. Remove control valve assembly. Refer to

AT-410,

"Control Valve Assembly and Accumulators"

.

2. Check the following items:

Shift solenoid valve B
Refer to

AT-370, "Component Inspection"

.

Harness of terminal cord assembly for short or open

2.

CHECK POWER SOURCE CIRCUIT

1.

Turn ignition switch to “OFF” position.

2.

Disconnect TCM harness connector.

3.

Check continuity between terminal 12 and TCM harness connector terminal 1.

If OK, check harness for short to ground and short to power.

4.

Reinstall any part removed.

OK or NG

OK

>> GO TO 3

NG

>> Repair open circuit or short to ground or short to power

in harness or connectors.

3.

CHECK DTC

Perform

AT-367, "SELF-DIAGNOSIS CODE CONFIRMATION PROCEDURE"

.

OK or NG

OK

>> INSPECTION END

NG

>> 1. Perform TCM input/output signal inspection.

2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

Resistance

: 5 - 20

Ω

MCIA0093E

Continuity should exist.

MCIA0094E

AT-370

[ALL]

SHIFT SOLENOID VALVE B

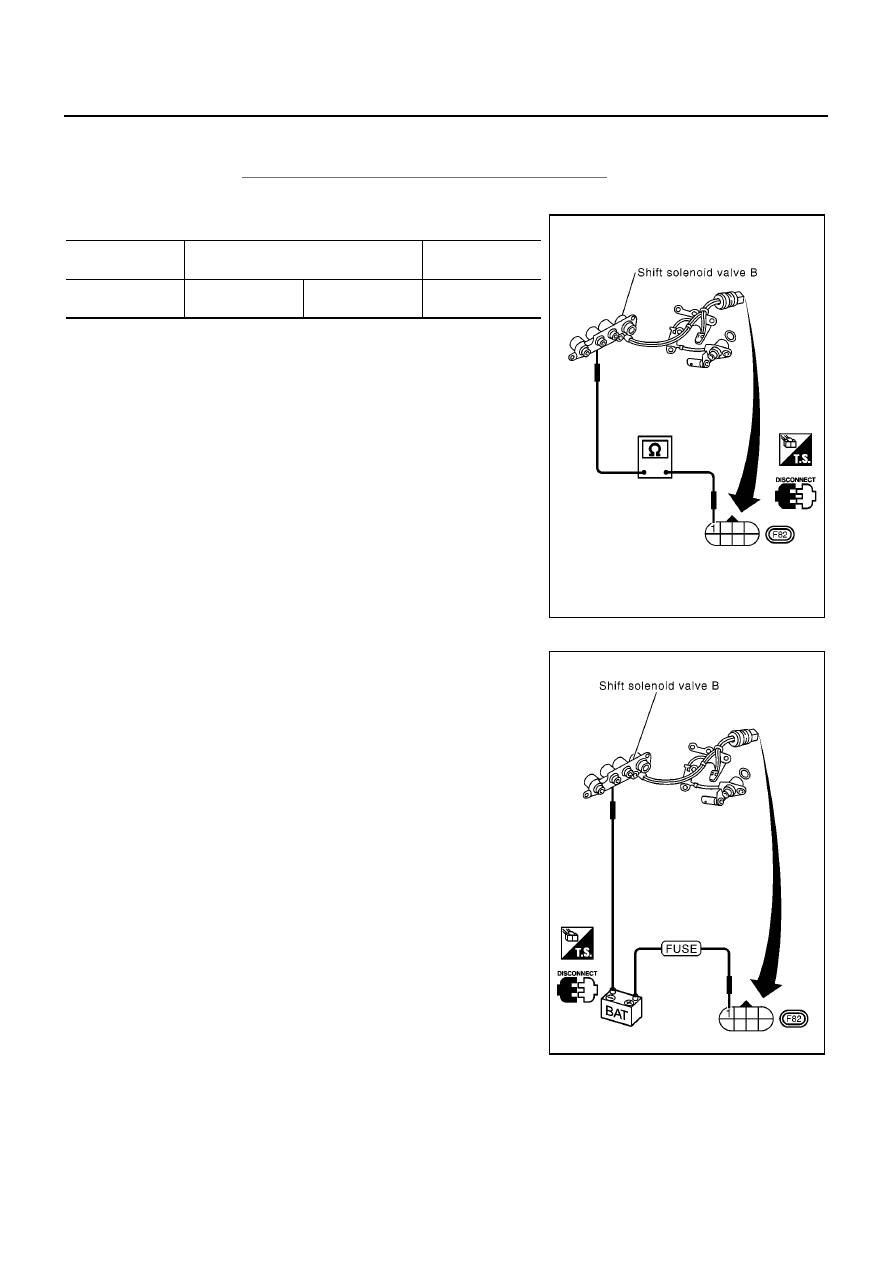

Component Inspection

ECS009BA

SHIFT SOLENOID VALVE B

●

For removal, refer to

AT-410, "Control Valve Assembly and Accumulators"

.

Resistance Check

●

Check resistance between two terminals.

Operation Check

●

Check solenoid valve by listening for its operating sound while
applying battery voltage to the terminal and ground.

Solenoid valve

Terminal No.

Resistance

(Approx.)

Shift solenoid
valve B

1

Ground

5 - 20

Ω

MCIA0072E

MCIA0095E

OVERRUN CLUTCH SOLENOID VALVE

AT-371

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

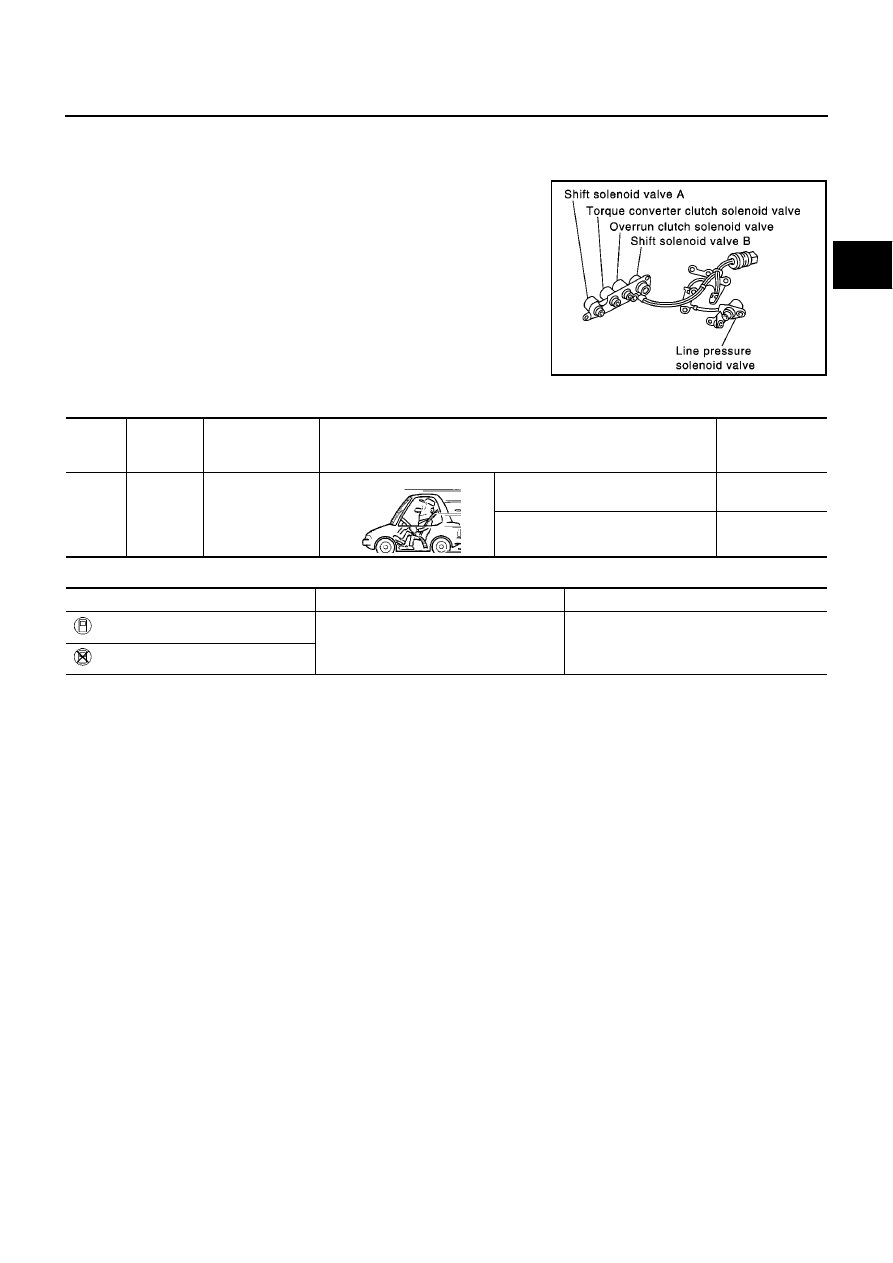

OVERRUN CLUTCH SOLENOID VALVE

PFP:31940

Description

ECS009BB

The overrun clutch solenoid valve is activated by the TCM in
response to signals sent from the inhibitor switch, overdrive control
switch, vehicle speed and throttle position sensors. The overrun
clutch operation will then be controlled.

TCM TERMINALS AND REFERENCE VALUE

Remarks: Specification data are reference values.

ON BOARD DIAGNOSIS LOGIC

SCIA0718E

Termi-

nal No.

Wire color

Item

Condition

Judgement stan-

dard

(Approx.)

20

L/B

Overrun clutch
solenoid valve

When overrun clutch solenoid valve
operates.

Battery voltage

When overrun clutch solenoid valve
does not operate.

0V

Diagnostic trouble code

Malfunction is detected when...

Check items (Possible cause)

: OVERRUN CLUTCH S/V

TCM detects an improper voltage drop
when it tries to operate the solenoid valve.

●

Harness or connectors
(The solenoid circuit is open or shorted.)

●

Overrun clutch solenoid valve

: 6th judgement flicker
