ACCELE RATOR PEDAL POSITION (APP) SENSOR

3.

CHECK INPUT SIGNAL (WITHOUT CONSULT-II)

Without CONSULT-II

1.

Turn ignition switch to “ON” position.
(Do not start engine.)

2.

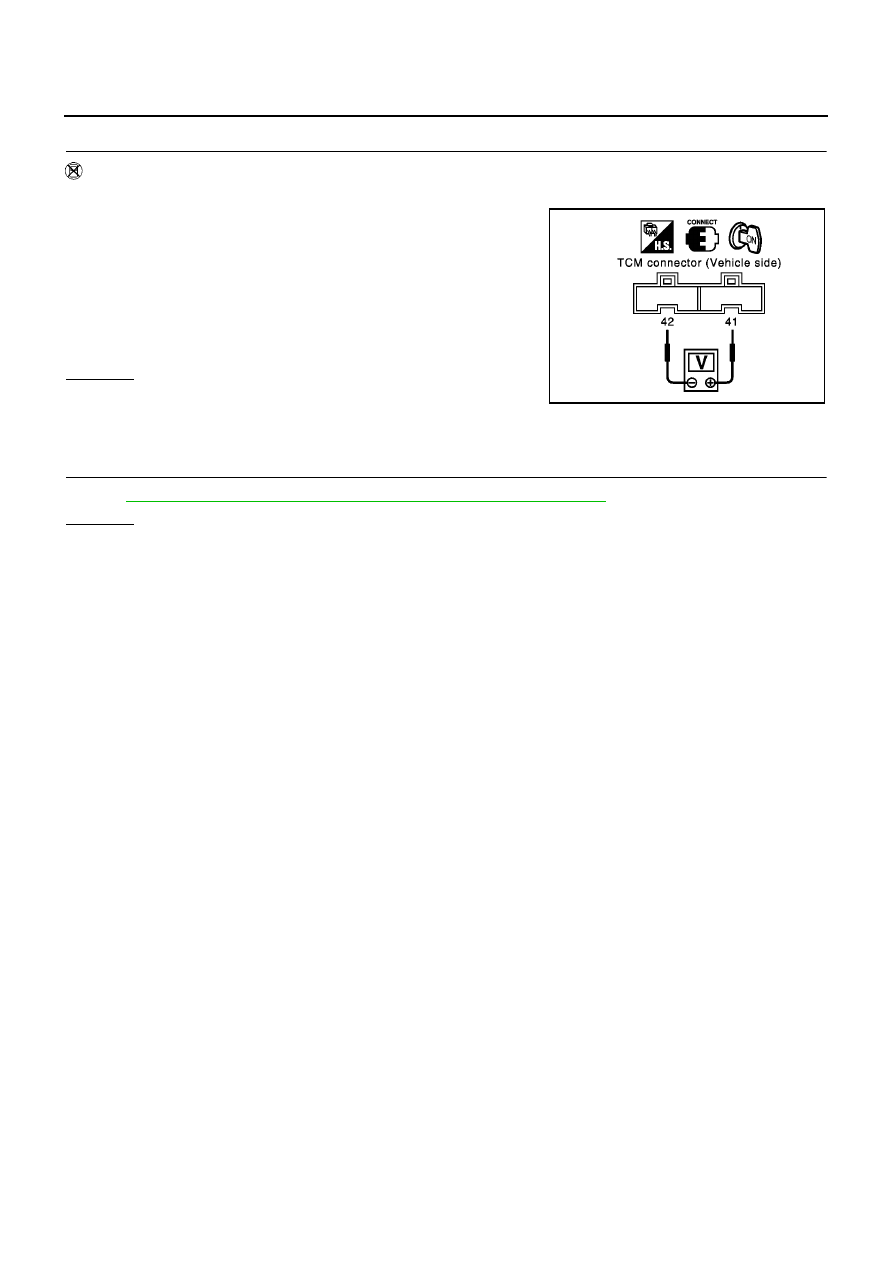

Check voltage between TCM terminals 41 and 42 while acceler-
ator pedal is depressed slowly.

(Voltage rises gradually in response to throttle position.)

OK or NG

OK

>> GO TO 4

NG

>> Check harness for short or open between ECM and

TCM regarding throttle position sensor circuit. (Main harness)

4.

CHECK DTC

Perform

AT-357, "SELF-DIAGNOSIS CODE CONFIRMATION PROCEDURE"

.

OK or NG

OK

>> INSPECTION END

NG

>> 1. Perform TCM input/output signal inspection.

2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

Voltage:

Fully-closed throttle valve

:Approximately 0.5V

Fully-open throttle valve

:Approximately 4V

SCIA0710E

SHIFT SOLENOID VALVE A

AT-361

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

SHIFT SOLENOID VALVE A

PFP:31940

Description

ECS009B3

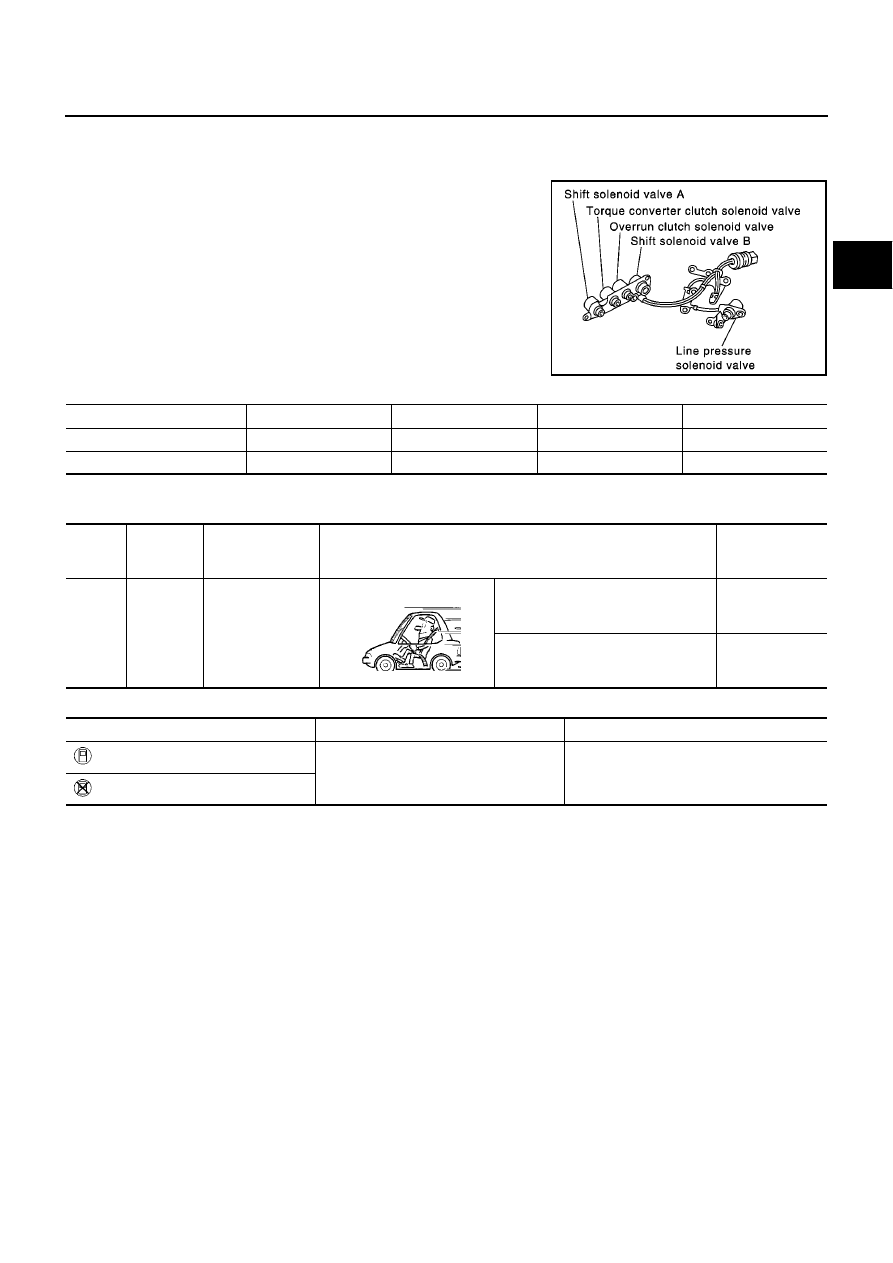

Shift solenoid valves A and B are turned “ON” or “OFF” by the TCM
in response to signals sent from the PNP switch, vehicle speed and
throttle position sensors. Gears will then be shifted to the optimum
position.

TCM TERMINALS AND REFERENCE VALUE

Remarks: Specification data are reference values.

ON BOARD DIAGNOSIS LOGIC

SCIA0718E

Gear position

1

2

3

4

Shift solenoid valve A

ON (Closed)

OFF (Open)

OFF (Open)

ON (Closed)

Shift solenoid valve B

ON (Closed)

ON (Closed)

OFF (Open)

OFF (Open)

Termi-

nal No.

Wire color

Item

Condition

Judgement stan-

dard

(Approx.)

11

L/W

Shift solenoid
valve A

When shift solenoid valve A oper-
ates.
(When driving in “D

1

” or “D

4

”.)

Battery voltage

When shift solenoid valve A does not
operate.
(When driving in “D

2

” or “D

3

”.)

0V

Diagnostic trouble code

Malfunction is detected when...

Check items (Possible cause)

: SHIFT SOLENOID/VA

TCM detects an improper voltage drop
when it tries to operate the solenoid valve.

●

Harness or connectors
(The solenoid circuit is open or shorted.)

●

Shift solenoid valve A

: 4th judgement flicker

AT-362

[ALL]

SHIFT SOLENOID VALVE A

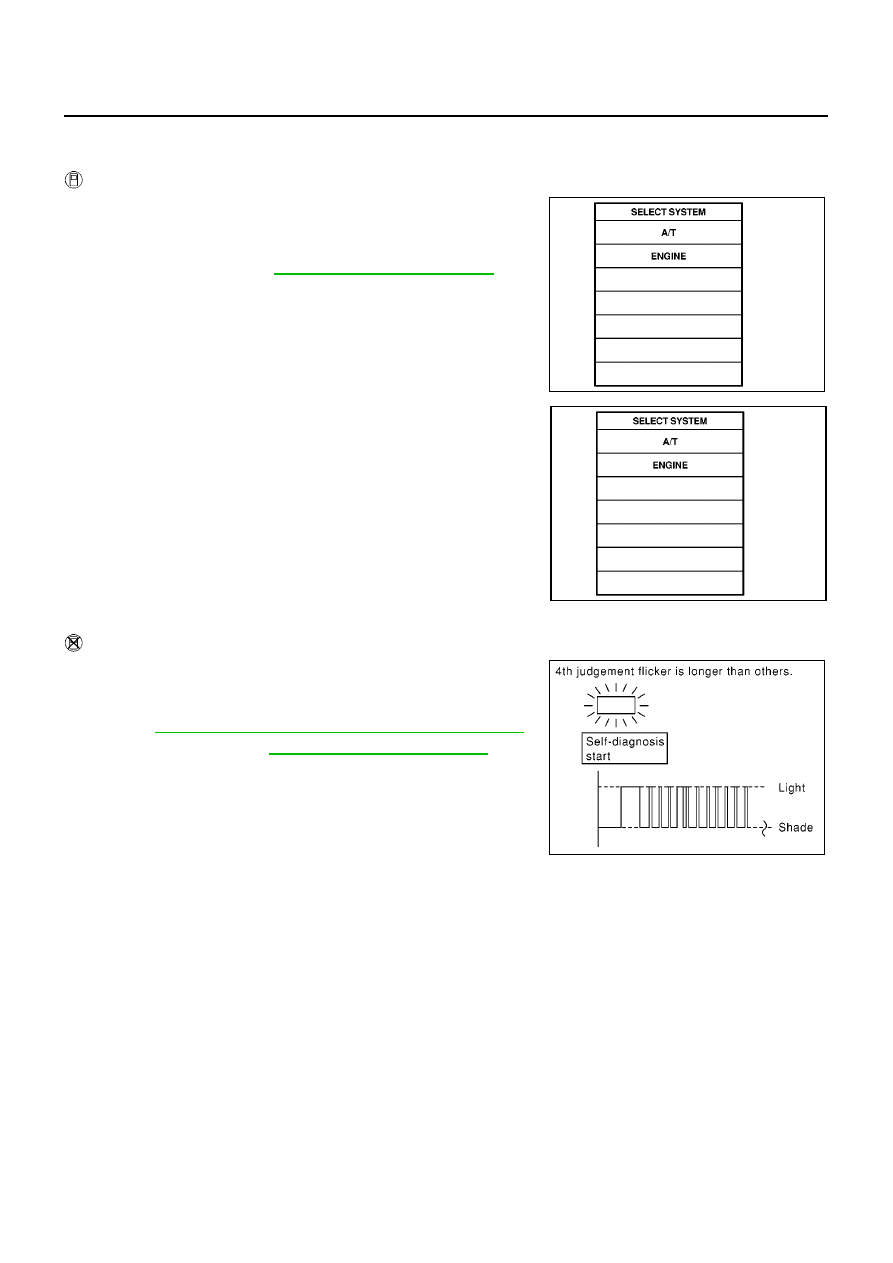

SELF-DIAGNOSIS CODE CONFIRMATION PROCEDURE

After the repair, perform the following procedure to confirm the malfunction is eliminated.

With CONSULT-II

1.

Start engine.

2.

Select “SELF-DIAG RESULTS” mode for A/T with CONSULT-II.

3.

Drive vehicle in D

1

→

D

2

position.

4.

IF DTC is detected, go to

AT-364, "Diagnostic Procedure"

.

Without CONSULT-II

1.

Start engine.

2.

Drive vehicle in D

1

→

D

2

position.

3.

Perform self-diagnosis.
Refer to

AT-252, "Diagnostic Procedure Without CONSULT-II"

.

4.

If DTC is detected, go to

AT-364, "Diagnostic Procedure"

.

SAT014K

SAT014K

MCIB9028E

SHIFT SOLENOID VALVE A

AT-363

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

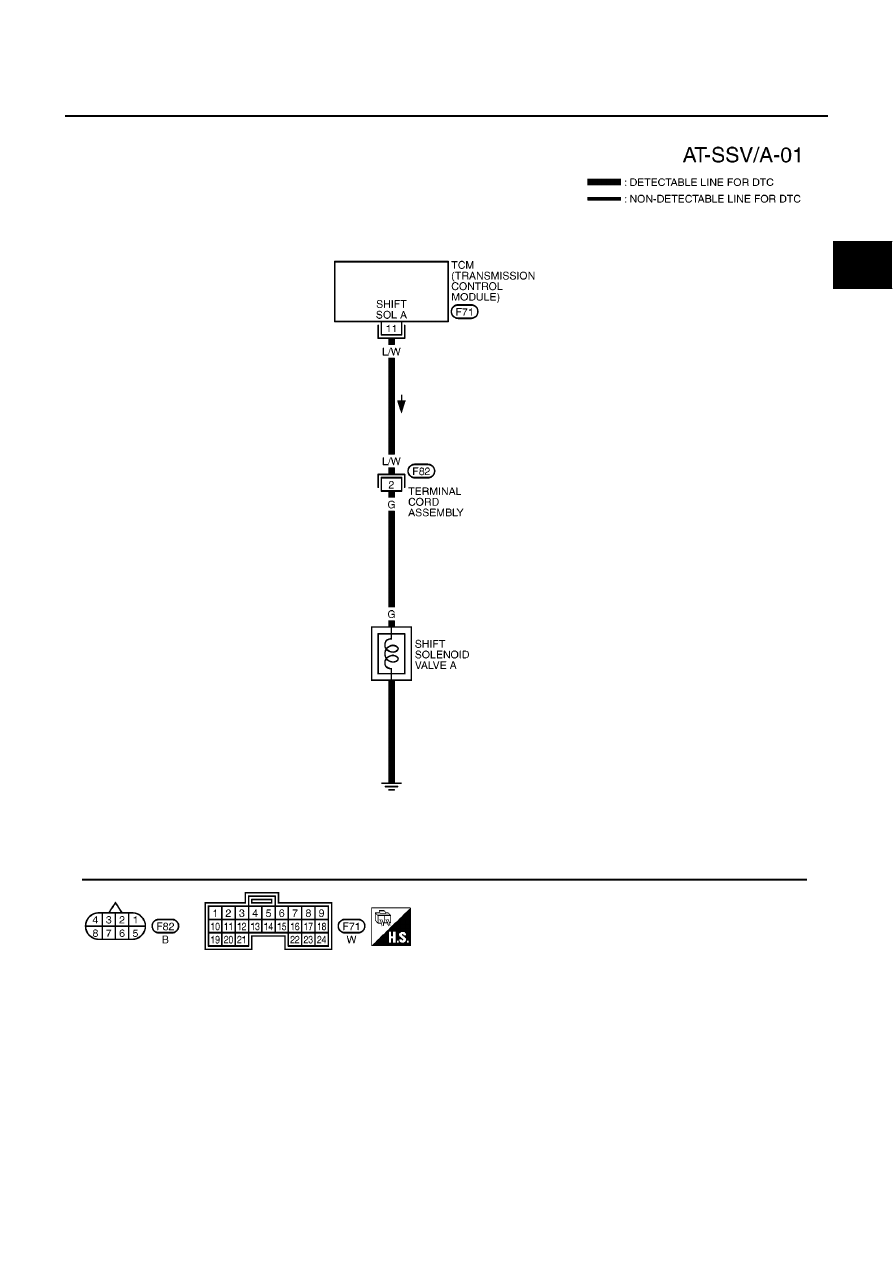

Wiring Diagram — AT — SSV/A

ECS009B4

YAT379A
