Nissan Almera Tino V10. Manual - part 154

AT-340

[EXC.F/EURO-OBD]

TROUBLE DIAGNOSES FOR SYMPTOMS

4.

CHECK OVERDRIVE CONTROL SWITCH CIRCUIT (WITHOUT CONSULT-II)

Without CONSULT-II

1.

Turn ignition switch to “ON” position.
(Do not start engine.)

2.

Check voltage between A/T device connector terminal 2 and ground when overdrive control switch is “ON”
and “OFF”.

OK or NG

OK

>> GO TO 6

NG

>> Check the following items:

●

Overdrive control switch (Refer to

AT-342, "COMPONENT INSPECTION"

.)

●

Harness for short or open between TCM and overdrive control switch (Main harness)

●

Harness of ground circuit for overdrive control switch (Main harness) for short or open

Voltage:

Switch position “ON”:

Battery voltage

Switch position “OFF”:

1V or less

TROUBLE DIAGNOSES FOR SYMPTOMS

AT-341

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

5.

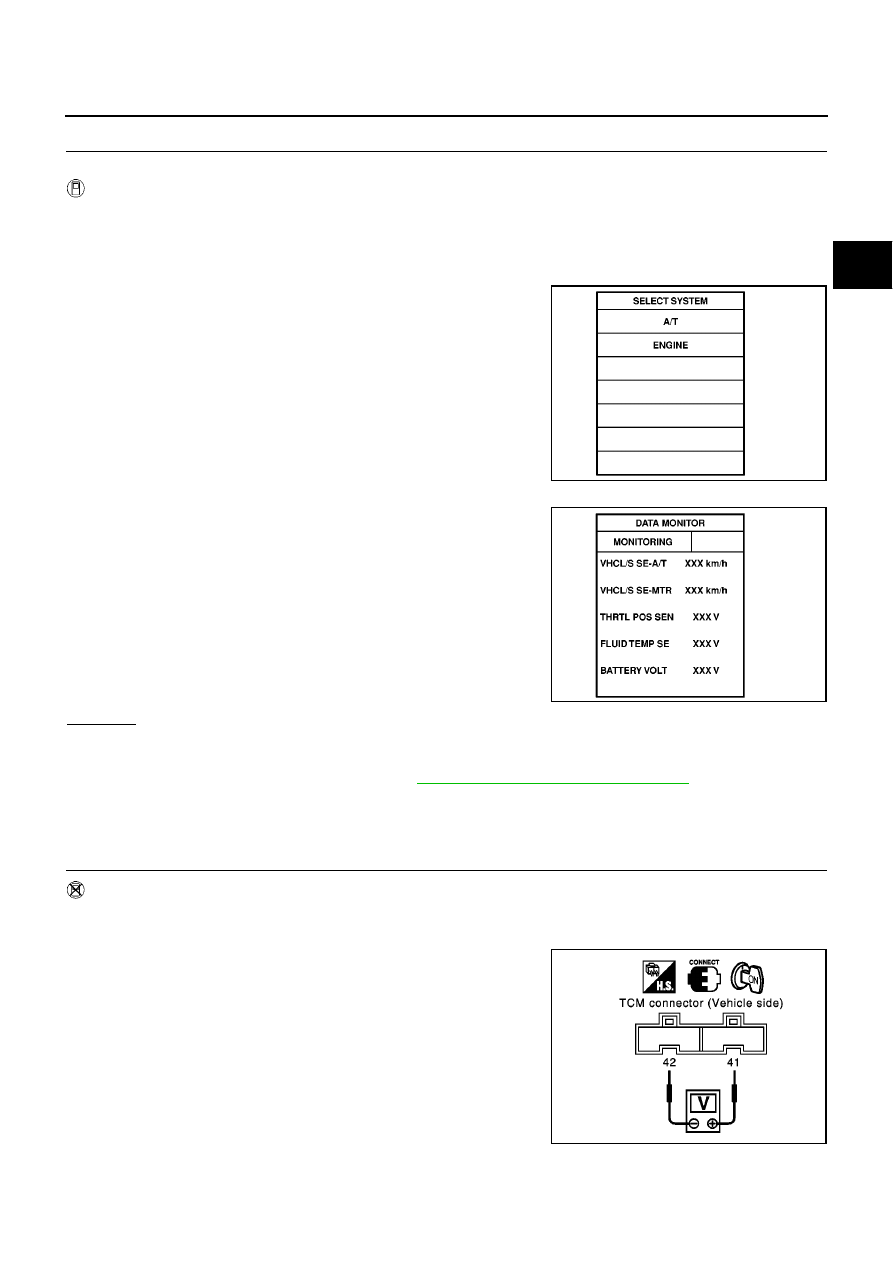

CHECK THROTTLE POSITION SENSOR* CIRCUIT (WITH CONSULT-II)

*:This sensor means accelerator pedal position (APP) sensor.

With CONSULT-II

1.

Turn ignition switch to “ON” position.
(Do not start engine.)

2.

Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for A/T with CONSULT-II.

3.

Read out “THRTL POS SEN” sensor depressing and releasing accelerator pedal.
Check the signal of throttle position sensor is indicated properly.

OK or NG

OK

>> GO TO 7

NG

>> Check the following items:

●

Throttle position sensor — Refer to

AT-342, "COMPONENT INSPECTION"

.

●

Harness for short or open between ignition switch and throttle position sensor (Main harness)

●

Harness for short or open between throttle position sensor and TCM (Main harness)

6.

CHECK THROTTLE POSITION SENSOR CIRCUIT (WITHOUT CONSULT-II)

Without CONSULT-II

1.

Turn ignition switch to “ON” position.
(Do not start engine.)

2.

Check voltage between TCM terminals 41 and 42 while
depressing, and releasing accelerator pedal slowly. (After warm-
ing up engine)

SAT014K

SAT614J

Voltage:

Fully-closed throttle valve

: Approximately 0.5V

Fully-open throttle valve

: Approximately 4V

(Voltage rises and drops gradually in response to
throttle position)

SCIA0710E

AT-342

[EXC.F/EURO-OBD]

TROUBLE DIAGNOSES FOR SYMPTOMS

OK or NG

OK

>> GO TO 7

NG

>> Check the following items:

●

Throttle position sensor — Refer to

AT-342, "COMPONENT INSPECTION"

.

●

Harness for short or open between ignition switch and throttle position sensor (Main harness)

●

Harness for short or open between throttle position sensor and TCM (Main harness)

7.

CHECK DTC

Perform “DIAGNOSTIC PROCEDURE”. Refer to

AT-338, "DIAGNOSTIC PROCEDURE"

.

OK or NG

OK

>> INSPECTION END

NG

>>

●

Perform TCM input/output signal inspection.

●

If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

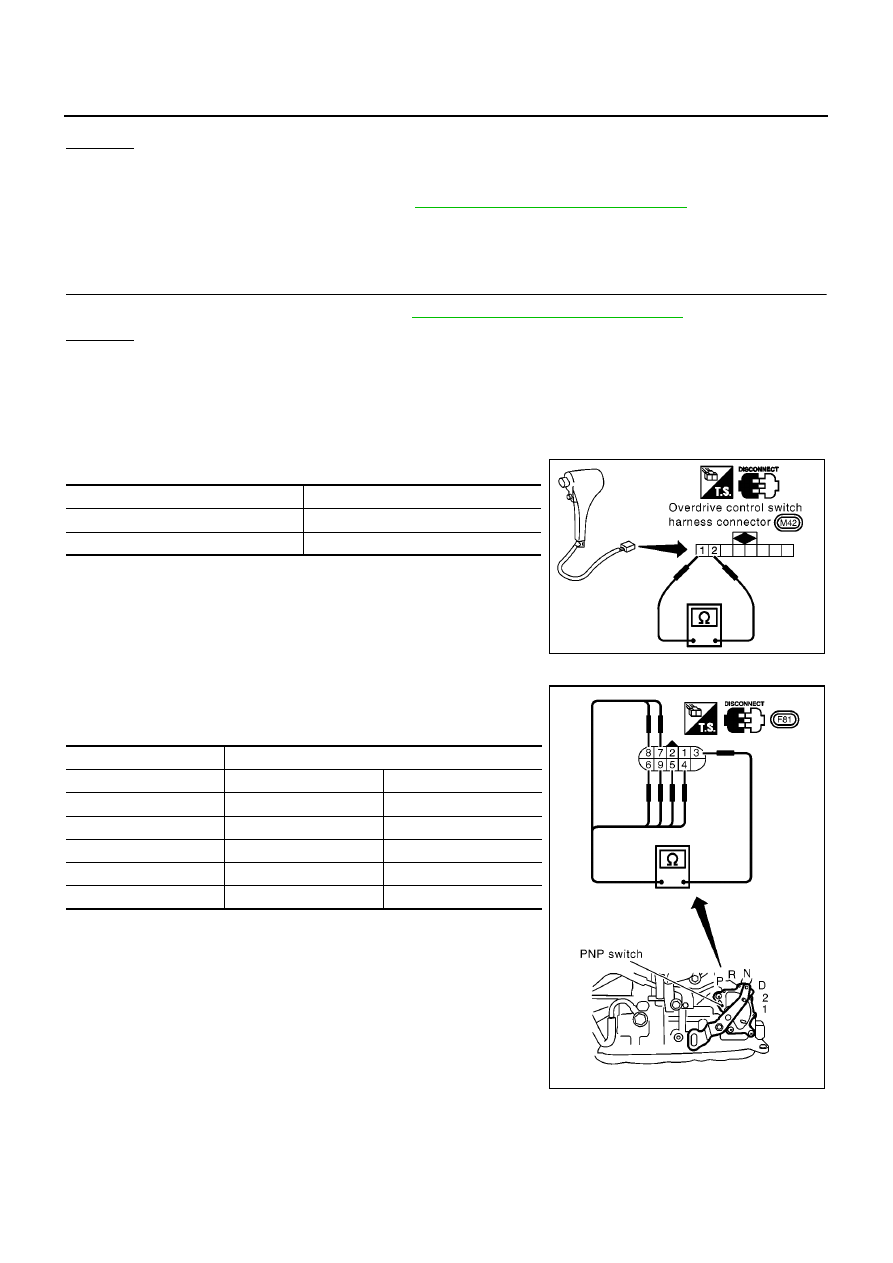

COMPONENT INSPECTION
Overdrive Control Switch

●

Check continuity between two terminals 1 and 2.

PNP Switch

1.

Check continuity between terminals 1 and 3 and between termi-
nals 2 and 4, 5, 6, 7, 8, 9 while moving manual shaft through
each position.

Switch position

Continuity

ON

No

OFF

Yes

MCIA0104E

Lever position

Terminal No.

P

3 — 7

1 — 2

R

3 — 8

N

3 — 9

1 — 2

D

3 — 6

2

3 — 5

1

3 — 4

MCIA0105E

TROUBLE DIAGNOSES FOR SYMPTOMS

AT-343

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

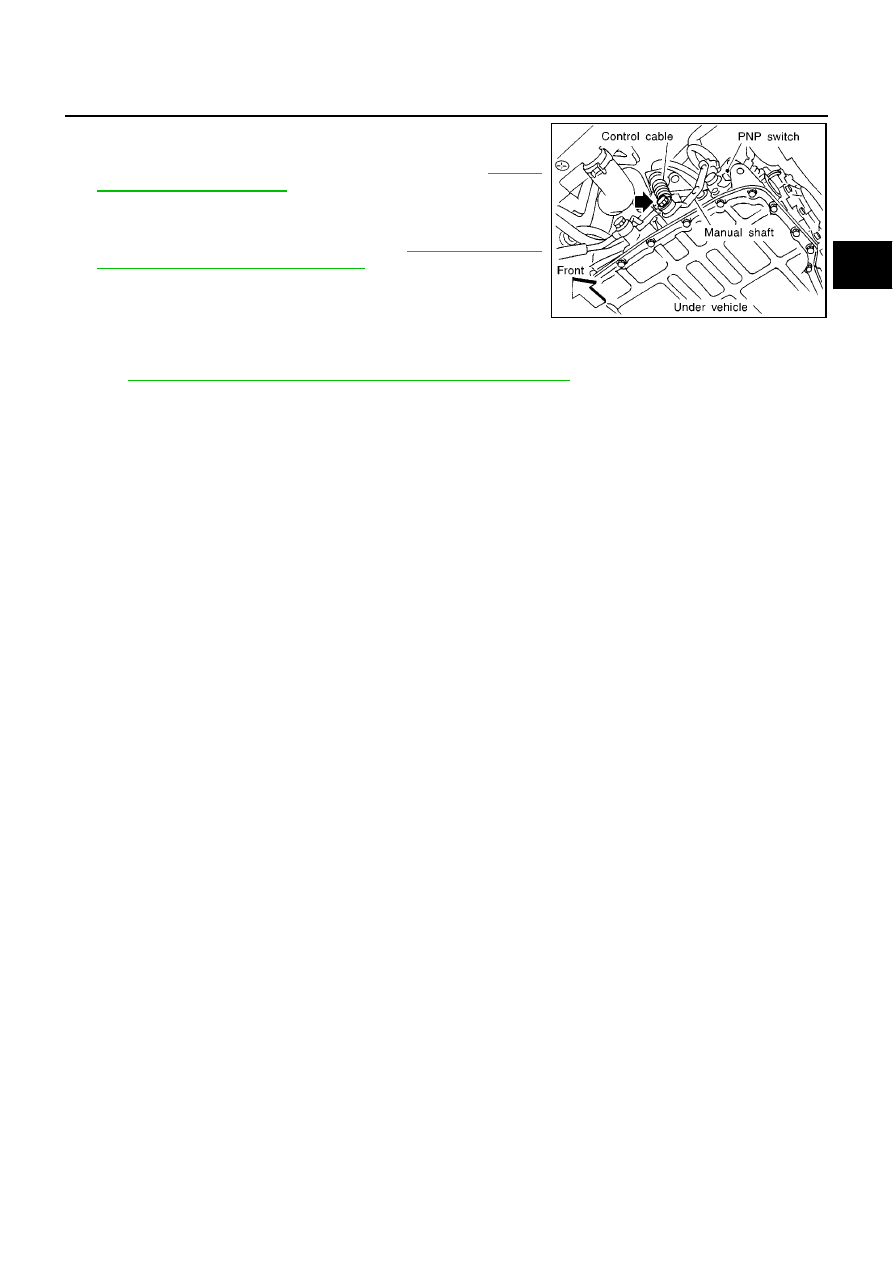

2.

If NG, check again with manual control cable disconnected from
manual shaft of A/T assembly. Refer to step 1.

3.

If OK on step 2, adjust manual control cable. Refer to

AT-412,

"Control Cable Adjustment"

.

4.

If NG on step 2, remove PNP switch from A/T and check conti-
nuity of PNP switch terminals. Refer to step 1.

5.

If OK on step 4, adjust PNP switch. Refer to

AT-412, "Park/Neu-

tral Position (PNP) Switch Adjustment"

.

6.

If NG on step 4, replace PNP switch.

Throttle Position Sensor*

*: This sensor means accelerator pedal position (APP) sensor.
Refer to

AT-356, "ACCELE RATOR PEDAL POSITION (APP) SENSOR"

.

SAT089JA
