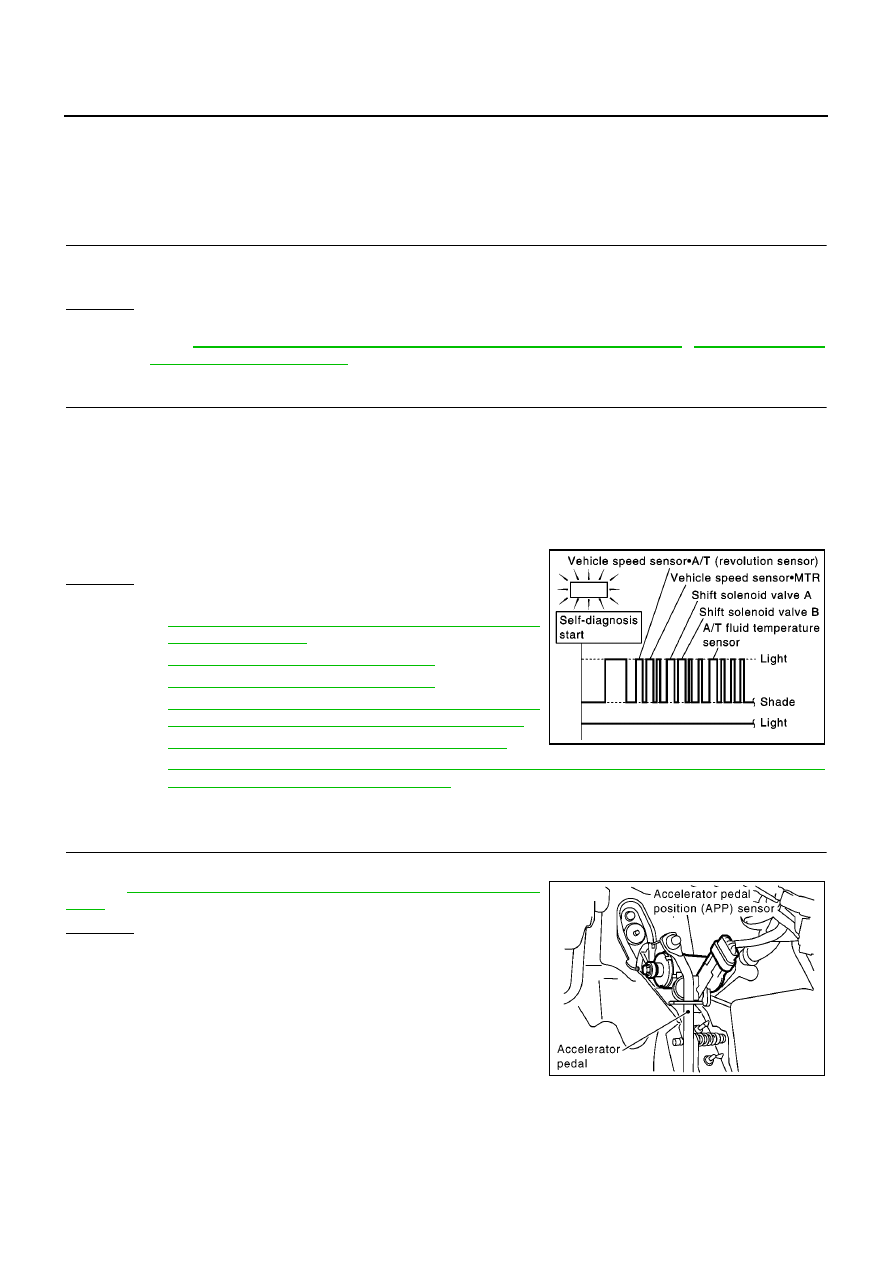

AT-328

[EXC.F/EURO-OBD]

TROUBLE DIAGNOSES FOR SYMPTOMS

11. A/T Does Not Shift: D

3

→

D

4

ECS009AH

SYMPTOM:

●

A/T does not shift from D

3

to D

4

at the specified speed.

●

A/T must be warm before D

3

to D

4

shift will occur.

1.

CHECK SYMPTOM

Are 7. Vehicle Does Not Creep Forward In “D”, “2” Or “1” Position and 8. Vehicle Cannot Be Started From D

1

OK?

Yes or No

Yes

>> GO TO 2

No

>> Go to

AT-320, "7. Vehicle Does Not Creep Forward In “D”, “2” Or “1” Position"

,

AT-321, "8. Vehicle

Cannot Be Started From D

1

"

.

2.

CHECK SELF-DIAGNOSTIC RESULTS

Does self-diagnosis, after cruise test, show damage to any of the following circuits?

●

PNP switch

●

Overdrive control switch

●

A/T fluid temperature sensor

●

Vehicle speed sensor·A/T (revolution sensor)

●

Shift solenoid valve A or B

●

Vehicle speed sensor·MTR

Yes or No

Yes

>>

●

Check damaged circuit. Refer to the following items.

–

AT-347, "VEHICLE SPEED SENSOR - A/T (REVO-
LUTION SENSOR)"

–

AT-361, "SHIFT SOLENOID VALVE A"

–

AT-366, "SHIFT SOLENOID VALVE B"

–

AT-381, "BATT/FLUID TEMP SEN (A/T FLUID TEMP
SENSOR CIRCUIT AND TCM POWER SOURCE)"

–

AT-352, "DTC VEHICLE SPEED SENSOR MTR"

–

AT-337, "21. TCM Self-diagnosis Does Not Activate (PNP & Overdrive Control Switches, and
Throttle Position Sensor Circuit Checks)"

No

>> GO TO 3

3.

CHECK THROTTLE POSITION SENSOR*

*: This sensor means accelerator pedal position (APP) sensor.
Refer to

AT-356, "ACCELE RATOR PEDAL POSITION (APP) SEN-

SOR"

.

OK or NG

OK

>> GO TO 4

NG

>> Repair or replace throttle position sensor.

SCIA0771E

MCIA0096E

TROUBLE DIAGNOSES FOR SYMPTOMS

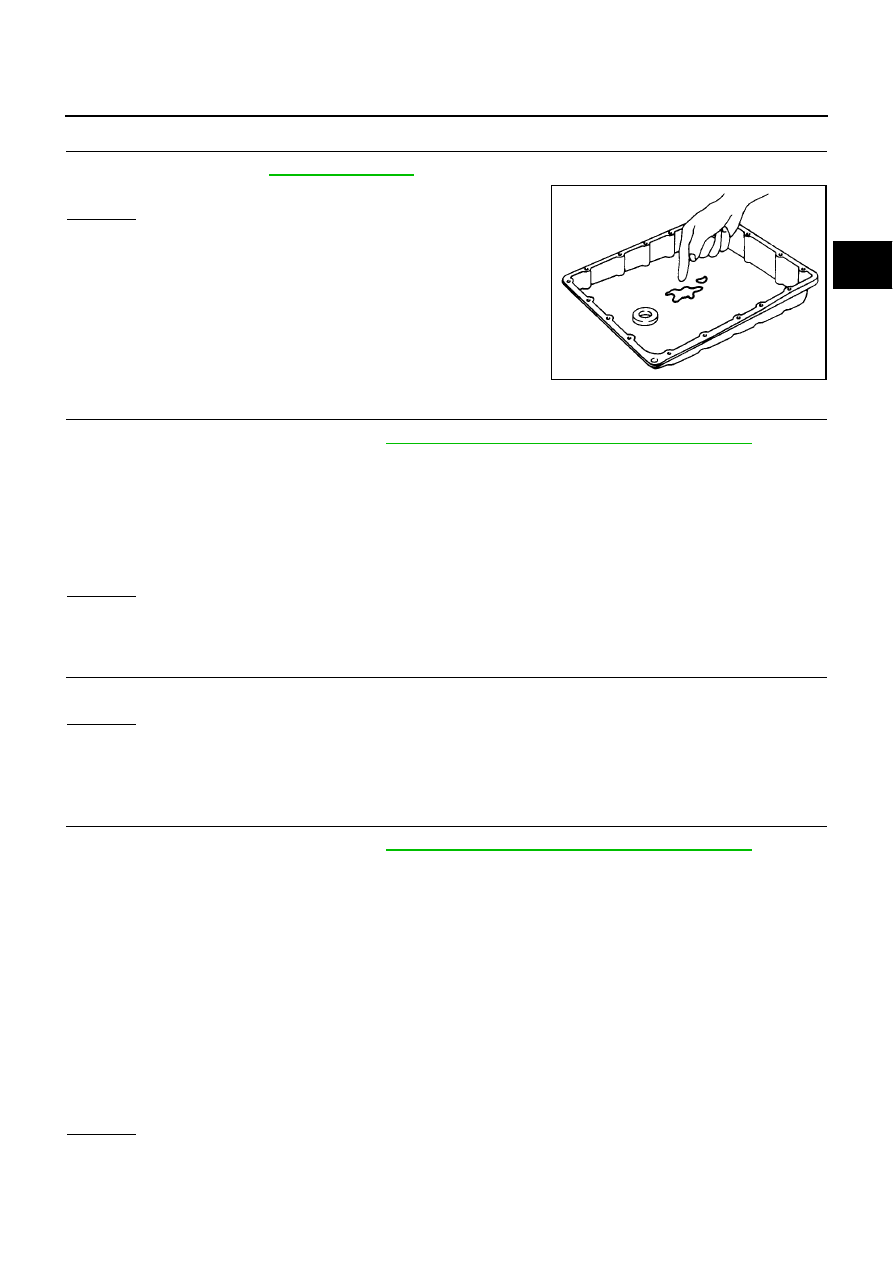

AT-329

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

4.

CHECK A/T FLUID CONDITION

1.

Remove oil pan, refer to

AT-410, "REMOVAL"

.

2.

Check A/T fluid condition.

OK or NG

OK

>> GO TO 5

NG

>> GO TO 7

5.

DETECT MALFUNCTIONING ITEM

1.

Remove control valve assembly. Refer to

AT-410, "Control Valve Assembly and Accumulators"

.

2.

Check the following items:

–

Shift valve B

–

Overrun clutch control valve

–

Shift solenoid valve B

–

Pilot valve

–

Pilot filter

OK or NG

OK

>> GO TO 6

NG

>> Repair or replace damaged parts.

6.

CHECK SYMPTOM

Check again.

OK or NG

OK

>> INSPECTION END

NG

>> 1. Perform TCM input/output signal inspection.

2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

7.

DETECT MALFUNCTIONING ITEM

1.

Remove control valve assembly. Refer to

AT-410, "Control Valve Assembly and Accumulators"

.

2.

Check the following items:

–

Shift valve B

–

Overrun clutch control valve

–

Shift solenoid valve B

–

Pilot valve

–

Pilot filter

3.

Disassemble A/T.

4.

Check the following items:

–

Servo piston assembly

–

Brake band

–

Torque converter

–

Oil pump assembly

OK or NG

OK

>> GO TO 6

NG

>> Repair or replace damaged parts.

SAT171B

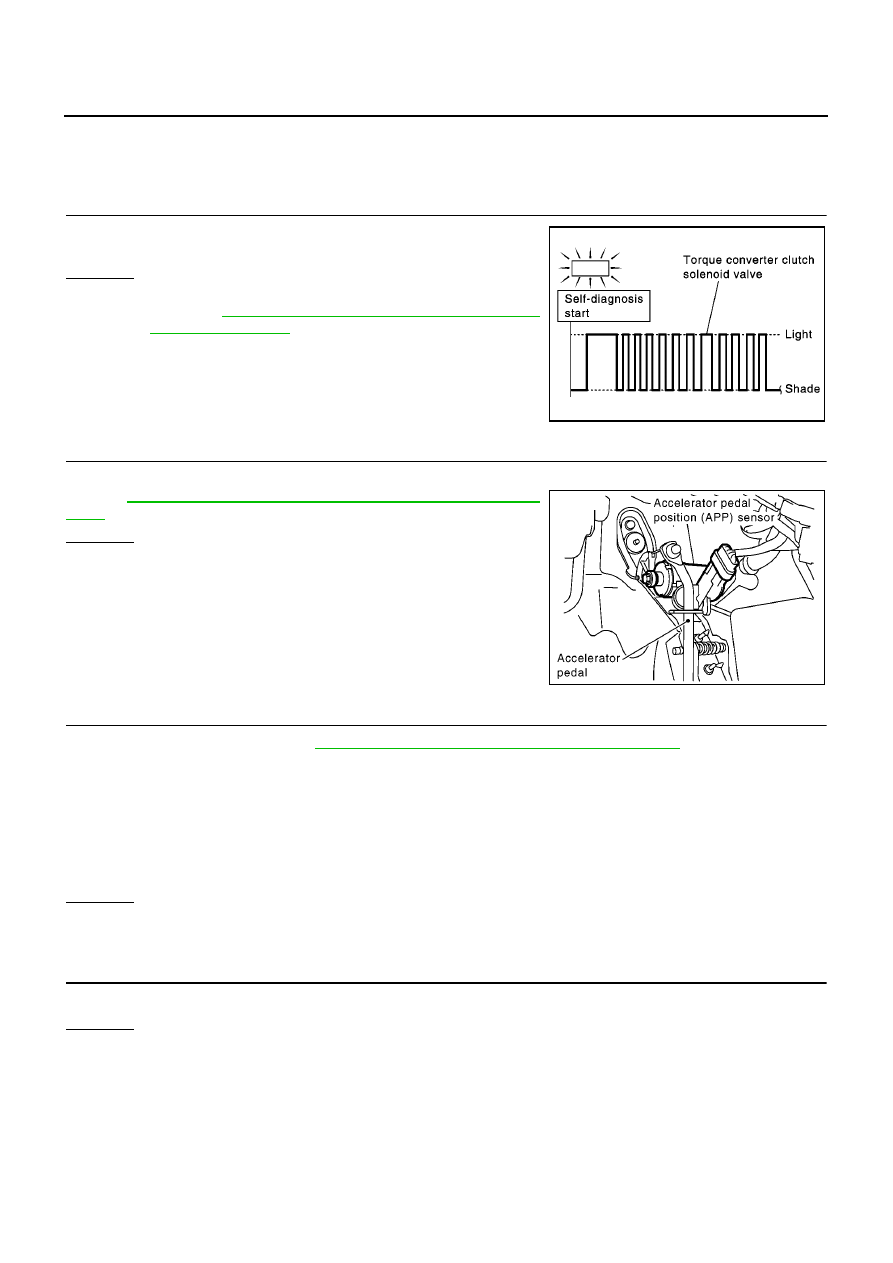

AT-330

[EXC.F/EURO-OBD]

TROUBLE DIAGNOSES FOR SYMPTOMS

12. A/T Does Not Perform Lock-up

ECS009AI

SYMPTOM:
A/T does not perform lock-up at the specified speed.

1.

CHECK SELF-DIAGNOSTIC RESULTS

Does self-diagnosis show damage to torque converter clutch sole-
noid valve circuit after cruise test?

Yes or No

Yes

>> Check torque converter clutch solenoid valve circuit.

Refer to

AT-376, "TORQUE CONVERTER CLUTCH

SOLENOID VALVE"

.

No

>> GO TO 2

2.

CHECK THROTTLE POSITION SENSOR*

*: This sensor means accelerator pedal position (APP) sensor.
Refer to

AT-356, "ACCELE RATOR PEDAL POSITION (APP) SEN-

SOR"

.

OK or NG

OK

>> GO TO 3

NG

>> Repair or replace throttle position sensor.

3.

DETECT MALFUNCTIONING ITEM

1.

Remove control valve. Refer to

AT-410, "Control Valve Assembly and Accumulators"

.

2.

Check following items:

–

Torque converter clutch control valve

–

Torque converter relief valve

–

Torque converter clutch solenoid valve

–

Pilot valve

–

Pilot filter

OK or NG

OK

>> GO TO 4

NG

>> Repair or replace damaged parts.

4.

CHECK SYMPTOM

Check again.

OK or NG

OK

>> INSPECTION END

NG

>> 1. Perform TCM input/output signal inspection.

2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

13. A/T Does Not Hold Lock-up Condition

ECS009AJ

SYMPTOM:
A/T does not hold lock-up condition for more than 30 seconds.

SCIA0772E

MCIA0096E

TROUBLE DIAGNOSES FOR SYMPTOMS

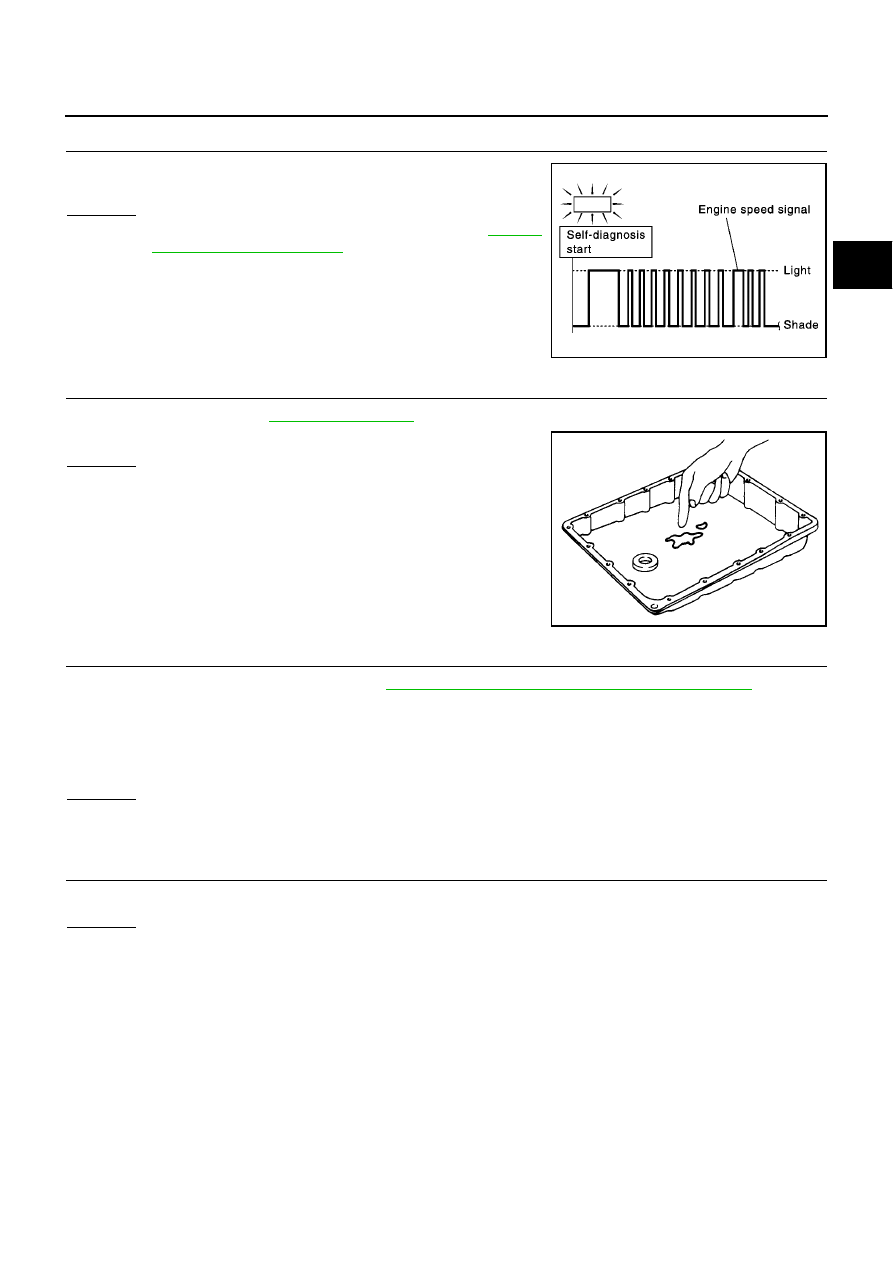

AT-331

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

1.

CHECK DIAGNOSTIC RESULTS

Does self-diagnosis show damage to engine speed signal circuit
after cruise test?

Yes or No

Yes

>> Check engine speed signal circuit. Refer to

AT-387,

"ENGINE SPEED SIGNAL"

.

No

>> GO TO 2

2.

CHECK A/T FLUID CONDITION

1.

Remove oil pan, refer to

AT-410, "REMOVAL"

.

2.

Check A/T fluid condition.

OK or NG

OK

>> GO TO 3

NG

>> GO TO 5

3.

DETECT MALFUNCTIONING ITEM

1.

Remove control valve assembly. Refer to

AT-410, "Control Valve Assembly and Accumulators"

.

2.

Check the following items:

–

Torque converter clutch control valve

–

Pilot valve

–

Pilot filter

OK or NG

OK

>> GO TO 4

NG

>> Repair or replace damaged parts.

4.

CHECK SYMPTOM

Check again.

OK or NG

OK

>> INSPECTION END

NG

>> 1. Perform TCM input/output signal inspection.

2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

SCIA0773E
