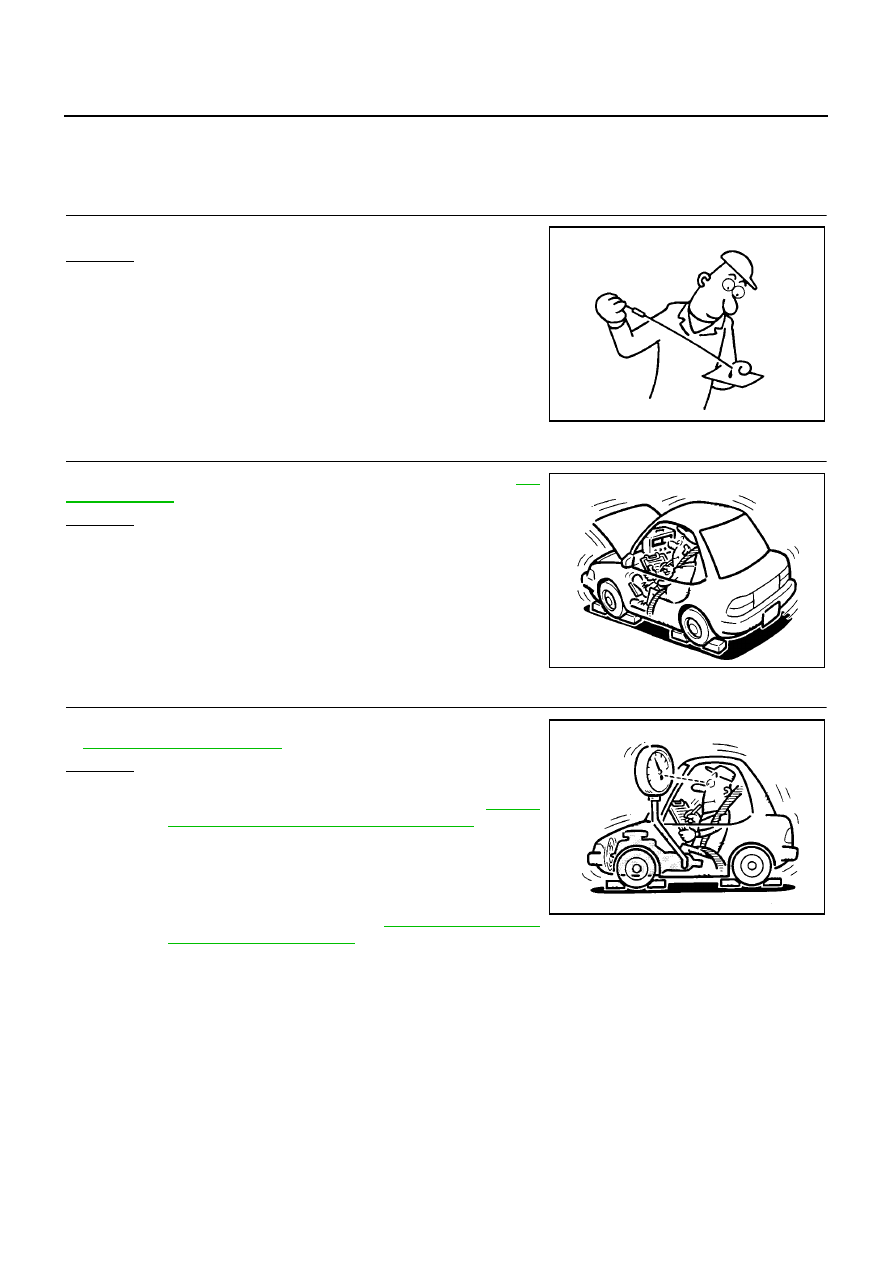

AT-320

[EXC.F/EURO-OBD]

TROUBLE DIAGNOSES FOR SYMPTOMS

7. Vehicle Does Not Creep Forward In “D”, “2” Or “1” Position

ECS009AD

SYMPTOM:
Vehicle does not creep forward when selecting “D”, “2” or “1” position.

1.

CHECK A/T FLUID LEVEL

Check A/T fluid level again.

OK or NG

OK

>> GO TO 2

NG

>> Refill ATF.

2.

CHECK STALL TEST

Check stall revolution with selector lever in “D” position. Refer to

AT-

264, "Stall Test"

.

OK or NG

OK

>> GO TO 3

NG

>> GO TO 6

3.

CHECK LINE PRESSURE

Check line pressure at idle with selector lever in “D” position. Refer
to

AT-267, "Line Pressure Test"

.

OK or NG

OK

>> GO TO 4

NG

>> 1. Remove control valve assembly. Refer to

AT-410,

"Control Valve Assembly and Accumulators"

.

2. Check the following items:

–

Valves to control line pressure (Pressure regulator
valve, pressure modifier valve, pilot valve and pilot fil-
ter)

–

Line pressure solenoid valve (

AT-392, "LINE PRES-

SURE SOLENOID VALVE"

)

3. Disassemble A/T.

4. Check the following item:

–

Oil pump assembly

SAT638A

SAT493G

SAT494G

TROUBLE DIAGNOSES FOR SYMPTOMS

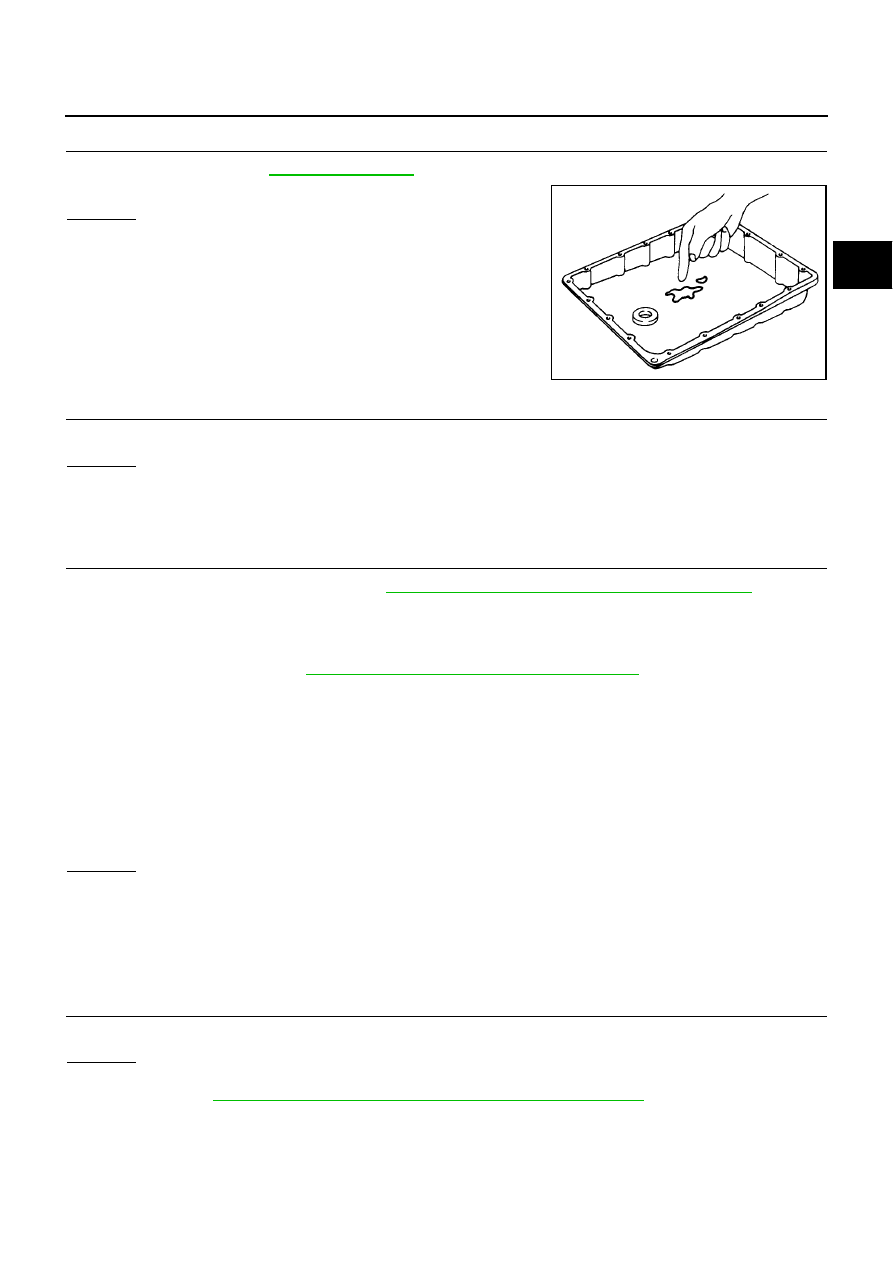

AT-321

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

4.

CHECK A/T FLUID CONDITION

1.

Remove oil pan, refer to

AT-410, "REMOVAL"

.

2.

Check A/T fluid condition.

OK or NG

OK

>> GO TO 5

NG

>> GO TO 6

5.

CHECK SYMPTOM

Check again.
OK or NG

OK

>> INSPECTION END

NG

>> 1. Perform TCM input/output signal inspection.

2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

6.

DETECT MALFUNCTIONING ITEM

1.

Remove control valve assembly. Refer to

AT-410, "Control Valve Assembly and Accumulators"

.

2.

Check the following items:

–

Valves to control line pressure (Pressure regulator valve, pressure modifier valve, pilot valve and pilot fil-
ter)

–

Line pressure solenoid valve (

AT-392, "LINE PRESSURE SOLENOID VALVE"

)

3.

Disassemble A/T.

4.

Check the following items:

–

Oil pump assembly

–

Forward clutch assembly

–

Forward one-way clutch

–

Low one-way clutch

–

Low & reverse brake assembly

–

Torque converter

OK or NG

OK

>> GO TO 5

NG

>> Repair or replace damaged parts.

8. Vehicle Cannot Be Started From D

1

ECS009AE

SYMPTOM:
Vehicle cannot be started from D

1

on Cruise test — Part 1.

1.

CHECK SYMPTOM

Is 6. Vehicle Does Not Creep Backward In “R” Position OK?

Yes or No

Yes

>> GO TO 2

No

>> Go to 6.

AT-317, "6. Vehicle Does Not Creep Backward In “R” Position"

.

SAT171B

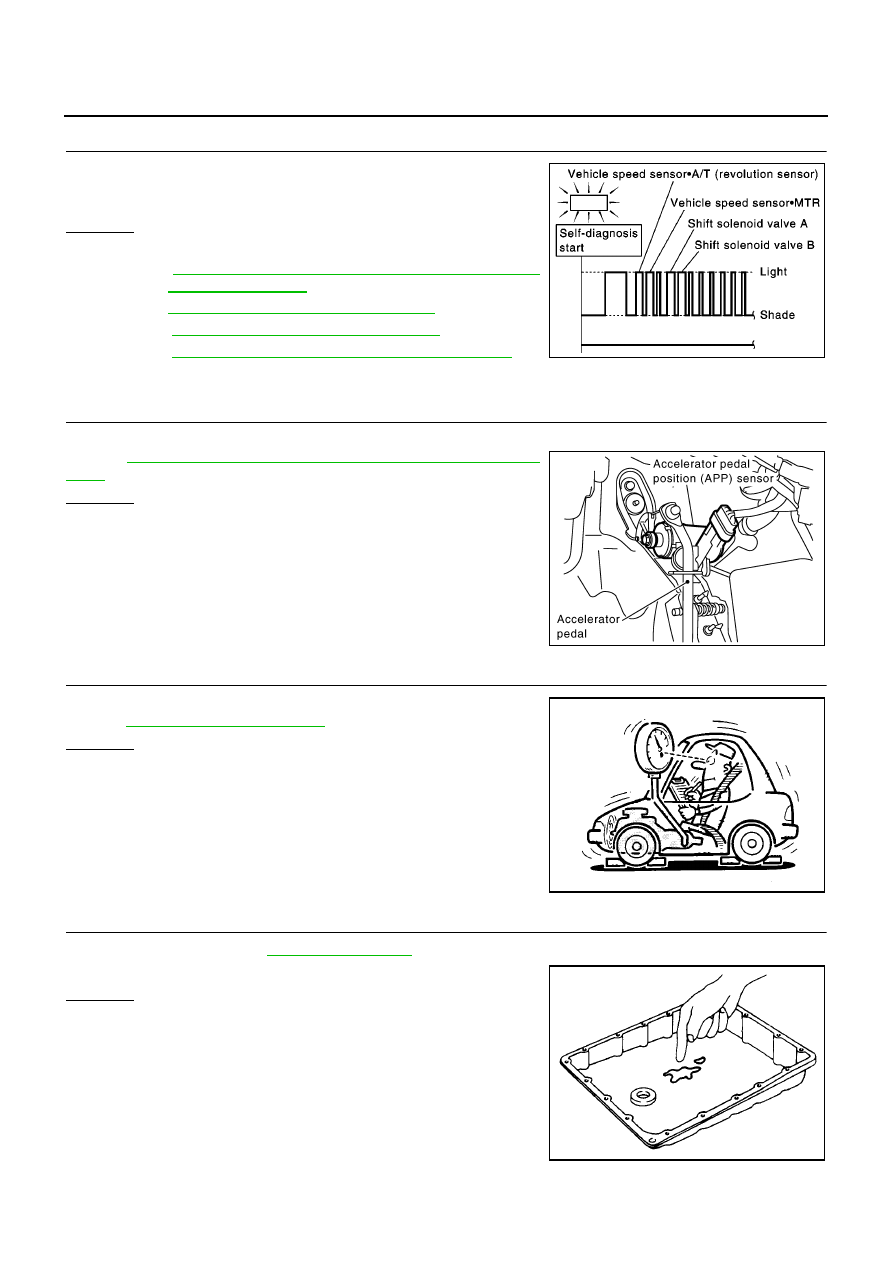

AT-322

[EXC.F/EURO-OBD]

TROUBLE DIAGNOSES FOR SYMPTOMS

2.

CHECK SELF-DIAGNOSTIC RESULTS

Does self-diagnosis show damage to vehicle speed sensor·A/T (rev-
olution sensor), shift solenoid valve A, B or vehicle speed sen-
sor·MTR after cruise test?
Yes or No

Yes

>>

●

Check damaged circuit. Refer to the following items.

–

AT-347, "VEHICLE SPEED SENSOR - A/T (REVO-

LUTION SENSOR)"

–

AT-361, "SHIFT SOLENOID VALVE A"

–

AT-366, "SHIFT SOLENOID VALVE B"

–

AT-352, "DTC VEHICLE SPEED SENSOR MTR"

No

>> GO TO 3

3.

CHECK THROTTLE POSITION SENSOR*

*: This sensor means accelerator pedal position (APP) sensor.
Refer to

AT-356, "ACCELE RATOR PEDAL POSITION (APP) SEN-

SOR"

.

OK or NG

OK

>> GO TO 4

NG

>> Repair or replace accelerator pedal position (APP) sen-

sor.

4.

CHECK LINE PRESSURE

Check line pressure at stall point with selector lever in “D” position.
Refer to

AT-267, "Line Pressure Test"

.

OK or NG

OK

>> GO TO 5

NG

>> GO TO 8

5.

CHECK A/T FLUID CONDITION

1.

Remove oil pan, refer to

AT-410, "REMOVAL"

.

2.

Check A/T fluid condition.

OK or NG

OK

>> GO TO 6

NG

>> GO TO 8

SCIA0770E

MCIA0096E

SAT494G

SAT171B

TROUBLE DIAGNOSES FOR SYMPTOMS

AT-323

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

6.

DETECT MALFUNCTIONING ITEM

1.

Remove control valve assembly. Refer to

AT-410, "Control Valve Assembly and Accumulators"

.

2.

Check the following items:

–

Shift valve A

–

Shift valve B

–

Shift solenoid valve A

–

Shift solenoid valve B

–

Pilot valve

–

Pilot filter

OK or NG

OK

>> GO TO 7

NG

>> Repair or replace damaged parts.

7.

CHECK SYMPTOM

Check again.

OK or NG

OK

>> INSPECTION END

NG

>> 1. Perform TCM input/output signal inspection.

2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

8.

DETECT MALFUNCTIONING ITEM

1.

Remove control valve assembly. Refer to

AT-410, "Control Valve Assembly and Accumulators"

.

2.

Check the following items:

–

Shift valve A

–

Shift valve B

–

Shift solenoid valve A

–

Shift solenoid valve B

–

Pilot valve

–

Pilot filter

3.

Disassemble A/T.

4.

Check the following items:

–

Forward clutch assembly

–

Forward one-way clutch

–

Low one-way clutch

–

High clutch assembly

–

Torque converter

–

Oil pump assembly

OK or NG

OK

>> GO TO 7

NG

>> Repair or replace damaged parts.
