Nissan Almera Tino V10. Manual - part 121

AT-208

[EURO-OBD]

DTC CONTROL UNIT (RAM), CONTROL UNIT (ROM)

Diagnostic Procedure

ECS00995

1.

INSPECTION START (WITH CONSULT-II)

With CONSULT-II

1.

Turn ignition switch “ON” and select “SELF DIAGNOSIS” mode for A/T with CONSULT-II.

2.

Touch “ERASE”.

>> GO TO 2

2.

CHECK DTC

Perform

AT-207, "DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION PROCEDURE"

.

See above.

>> GO TO 3

3.

CHECK DTC AGAIN

Is the “CONTROL UNIT (RAM) or CONTROL UNIT (ROM)” displayed again?

Yes or No

Yes

>> Replace TCM.

No

>> INSPECTION END

DTC CONTROL UNIT (EEP ROM)

AT-209

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

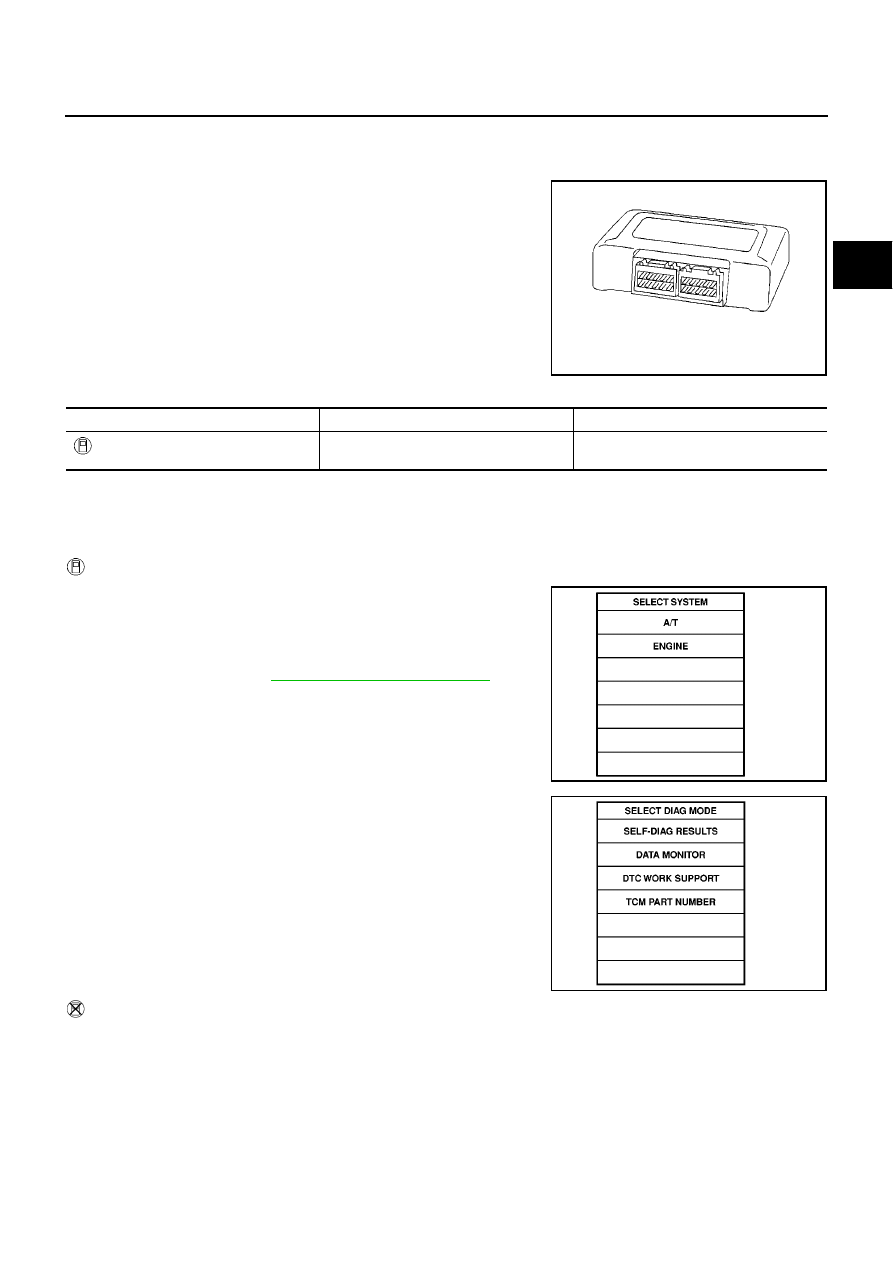

DTC CONTROL UNIT (EEP ROM)

PFP:31036

Description

ECS00996

The TCM consists of a microcomputer and connectors for signal
input and output and for power supply. The unit controls the A/T.

ON BOARD DIAGNOSIS LOGIC

DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION PROCEDURE

NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCEDURE” has been previously conducted,
always turn ignition switch “OFF” and wait at least 5 seconds before conducting the next test.

With CONSULT-II

1.

Turn ignition switch “ON” and select “DATA MONITOR” mode for
A/T with CONSULT-II.

2.

Start engine.

3.

Run engine for at least 2 seconds at idle speed.

4.

If DTC is detected, go to

AT-210, "Diagnostic Procedure"

.

Without CONSULT-II

Follow the procedure “With CONSULT-II”.

SAT574J

Diagnostic trouble code

Malfunction is detected when...

Check item (Possible cause)

: CONT UNIT (EEP ROM)

TCM memory (EEP ROM) is malfunction-
ing.

●

TCM

SAT014K

SAT971J

AT-210

[EURO-OBD]

DTC CONTROL UNIT (EEP ROM)

Diagnostic Procedure

ECS00997

1.

CHECK DTC

With CONSULT-II

1.

Turn ignition switch “ON” and select “SELF DIAGNOSIS” mode for A/T with CONSULT-II.

2.

Move selector lever to “R” position.

3.

Depress accelerator pedal (Full throttle position).

4.

Touch “ERASE”.

5.

Turn ignition switch “OFF” position for 10 seconds.

Perform

AT-209, "DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION PROCEDURE"

.

Is the “CONT UNIT (EEP ROM)” displayed again?

Yes

>> Replace TCM.

No

>> INSPECTION END

TROUBLE DIAGNOSES FOR SYMPTOMS

AT-211

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

TROUBLE DIAGNOSES FOR SYMPTOMS

PFP:00100

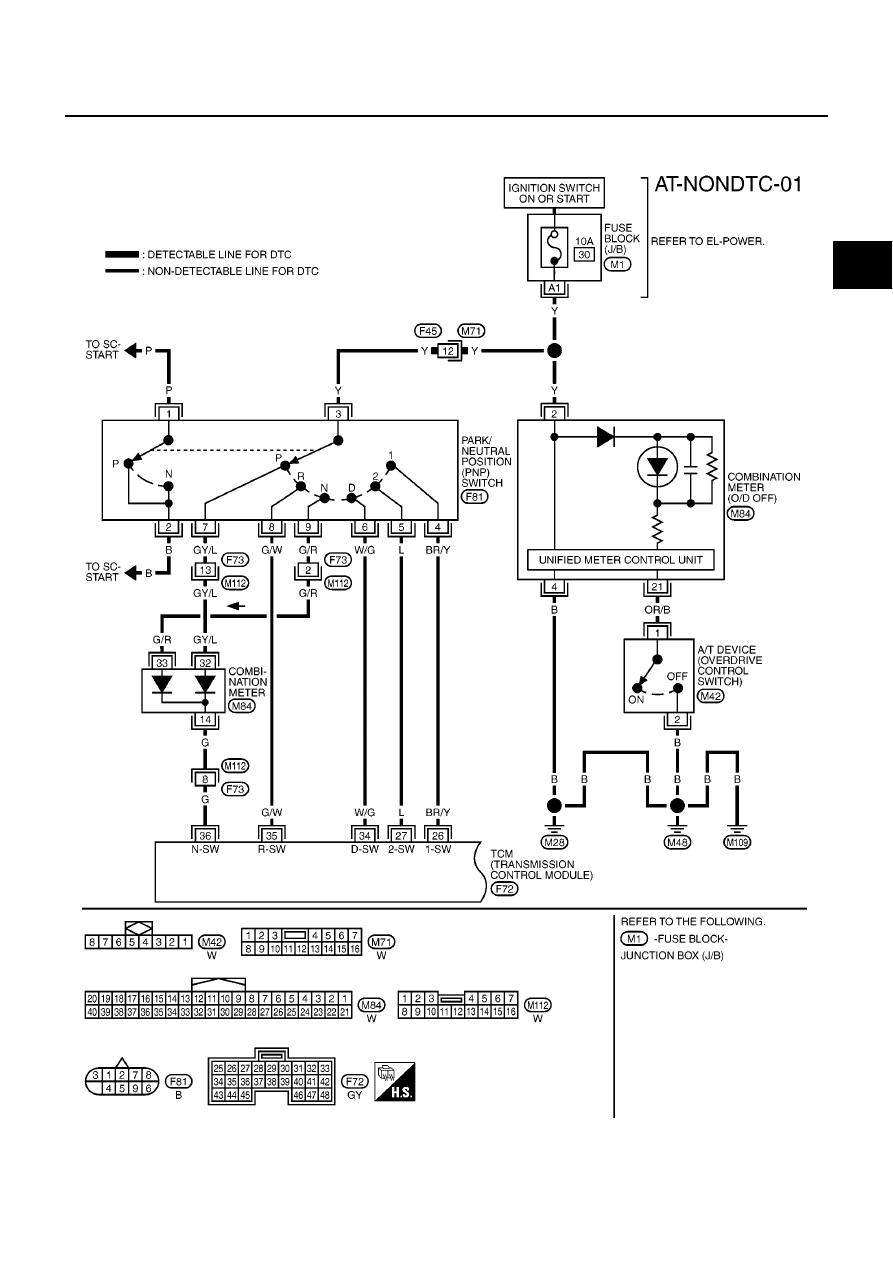

Wiring Diagram — AT — NONDTC

ECS00998

YAT386A
