AT-204

[EURO-OBD]

DTC VEHICLE SPEED SENSOR MTR

Without CONSULT-II

1.

Start engine.

2.

Drive vehicle under the following conditions:
Selector lever in “D” and vehicle speed higher than 25 km/h (16 MPH).

3.

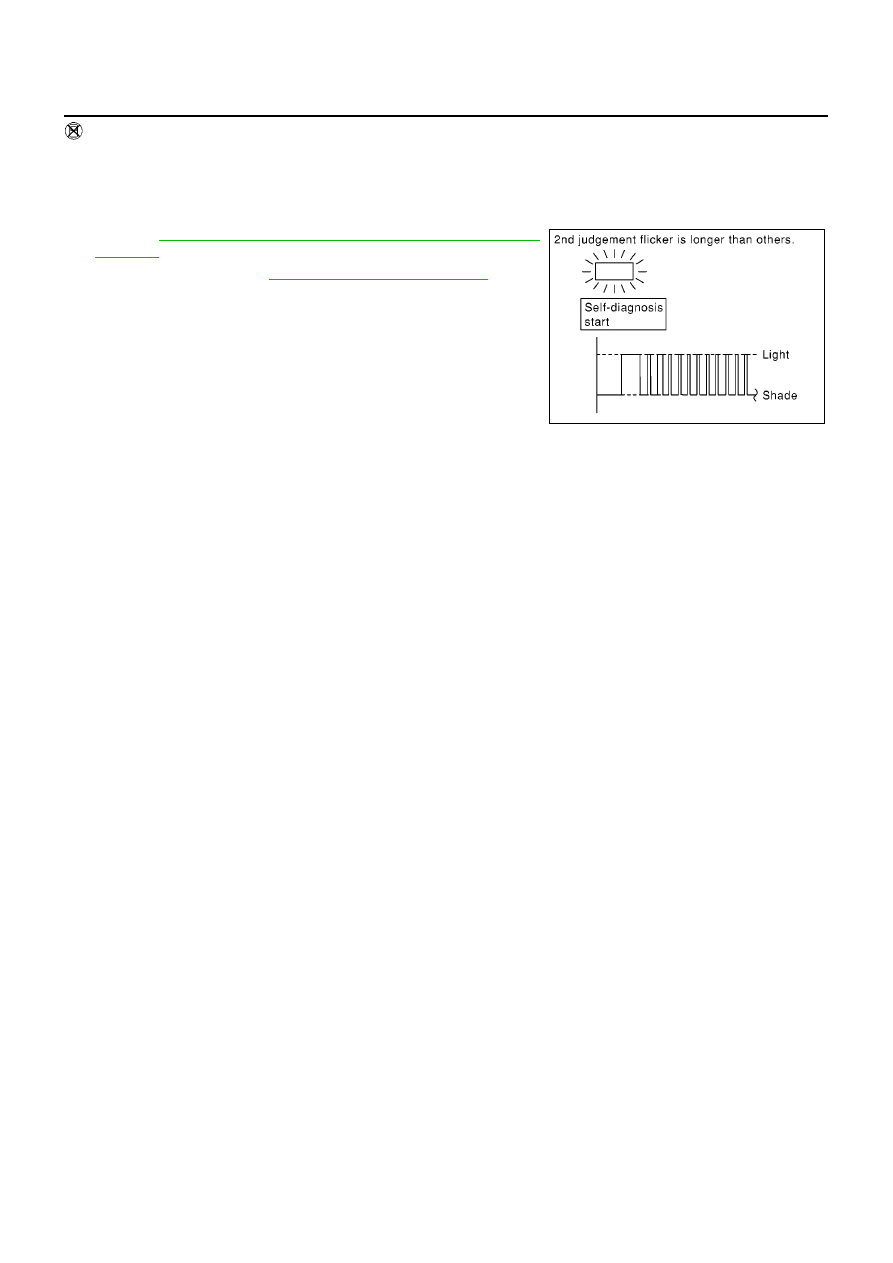

Perform self-diagnosis.
Refer to

AT-51, "TCM SELF-DIAGNOSTIC PROCEDURE (NO

TOOLS)"

.

4.

If DTC is detected, go to

AT-206, "Diagnostic Procedure"

.

MCIB9026E

DTC VEHICLE SPEED SENSOR MTR

AT-205

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

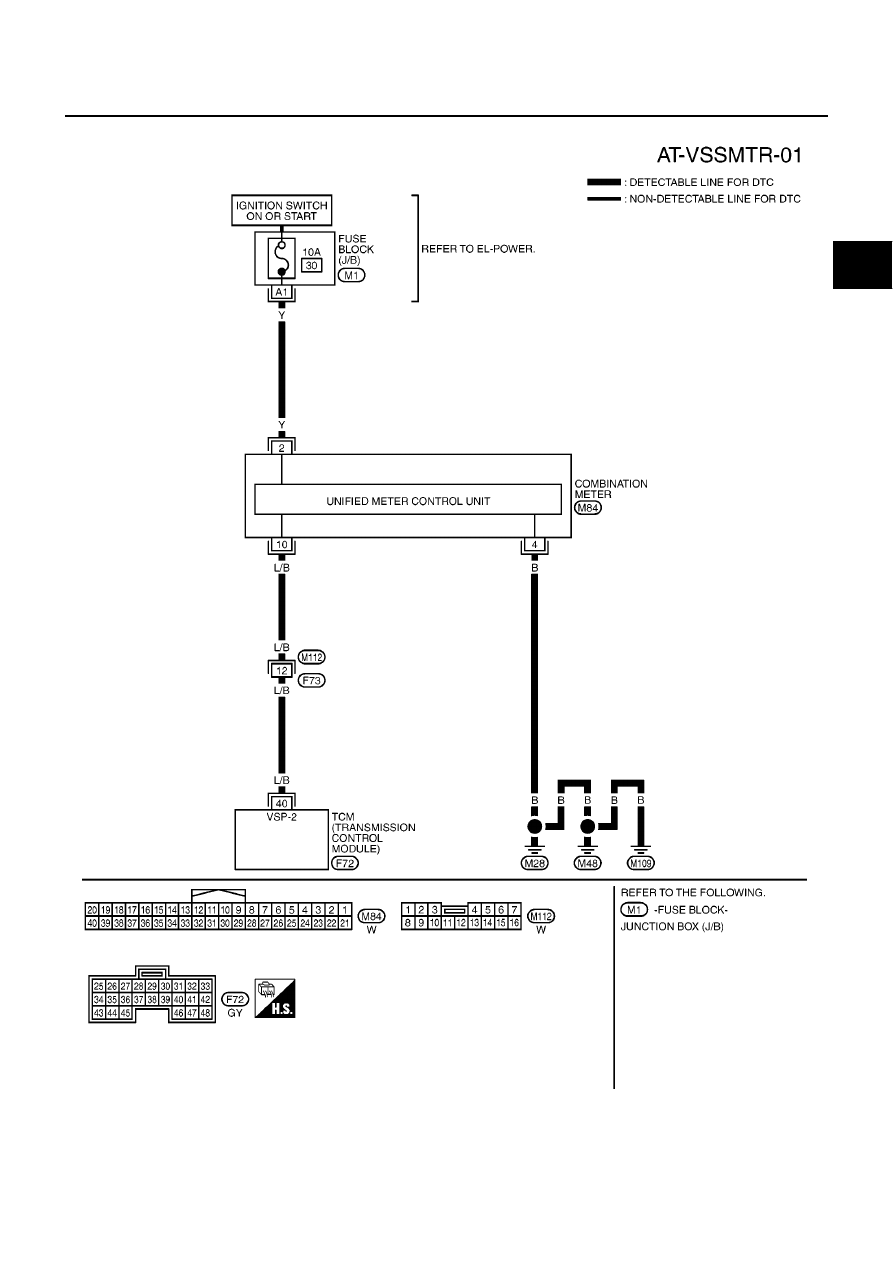

Wiring Diagram — AT — VSSMTR

ECS00992

YAT385A

AT-206

[EURO-OBD]

DTC VEHICLE SPEED SENSOR MTR

Diagnostic Procedure

ECS00993

1.

CHECK INPUT SIGNAL

With CONSULT-II

1.

Start engine.

2.

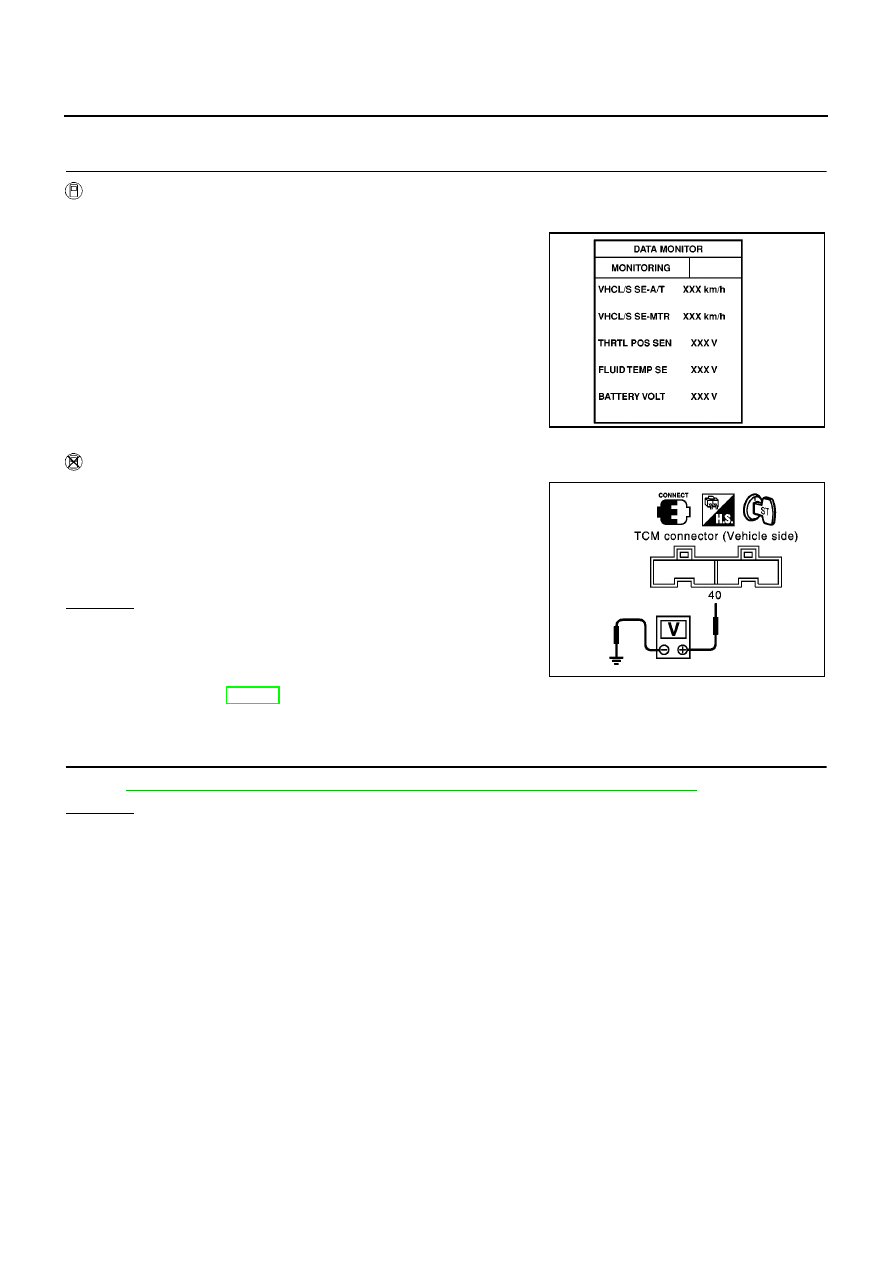

Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for
“A/T” with CONSULT-II.

3.

Read out the value of “VHCL/S SE·MTR” while driving.
Check the value changes according to driving speed.

Without CONSULT-II

1.

Start engine.

2.

Check voltage between TCM terminal 40 and ground while driv-
ing at 2 to 3 km/h (1 to 2 MPH) for 1 m (3 ft) or more.

OK or NG

OK

>> GO TO 2

NG

>> Check the following items:

Vehicle speed sensor and ground circuit for vehicle
speed sensor
Refer to EL-110, “Trouble Diagnosis”.

Harness for short or open between TCM and vehicle speed sensor (Main harness)

2.

CHECK DTC

Perform

AT-203, "DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION PROCEDURE"

.

OK or NG

OK

>> INSPECTION END

NG

>> 1. Perform TCM input/output signal inspection.

2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

SAT614J

Voltage:

Voltage varies between less than 1V and
more than 4.5V.

SCIA0717E

DTC CONTROL UNIT (RAM), CONTROL UNIT (ROM)

AT-207

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

DTC CONTROL UNIT (RAM), CONTROL UNIT (ROM)

PFP:31036

Description

ECS00994

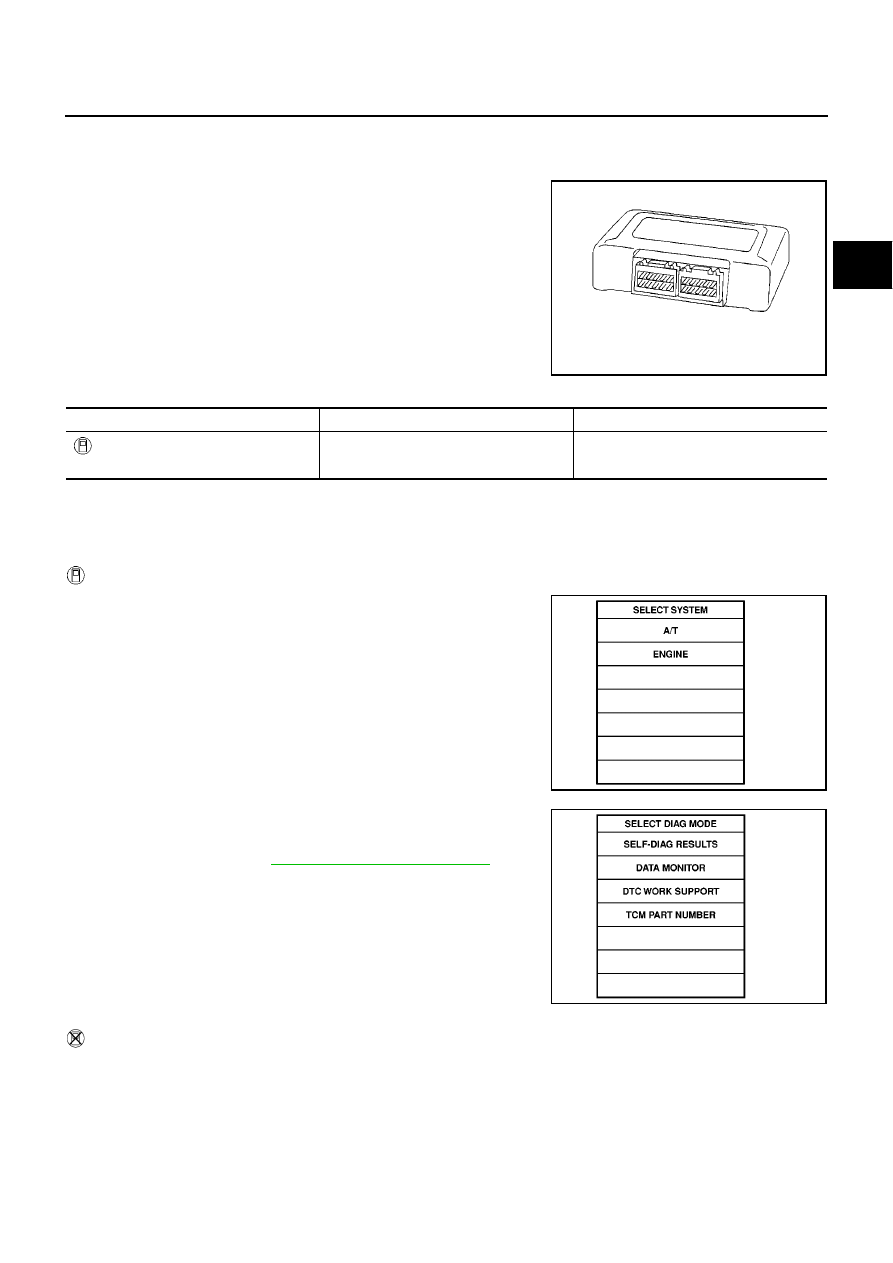

The TCM consists of a microcomputer and connectors for signal
input and output and for power supply. The unit controls the A/T.

ON BOARD DIAGNOSIS LOGIC

DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION PROCEDURE

NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCEDURE” has been previously conducted,
always turn ignition switch “OFF” and wait at least 5 seconds before conducting the next test.

With CONSULT-II

1.

Turn ignition switch “ON” and select “DATA MONITOR” mode for
A/T with CONSULT-II.

2.

Start engine.

3.

Run engine for at least 2 seconds at idle speed.

4.

If DTC is detected, go to

AT-208, "Diagnostic Procedure"

.

Without CONSULT-II

Follow the procedure “With CONSULT-II”.

SAT574J

Diagnostic Trouble Code No.

Malfunction is detected when....

Check Item (Possible Cause)

: CONTROL UNIT (RAM),

CONTROL UNIT (ROM)

TCM memory (RAM) or (ROM) is malfunc-
tioning.

TCM

SAT014K

SAT971J
