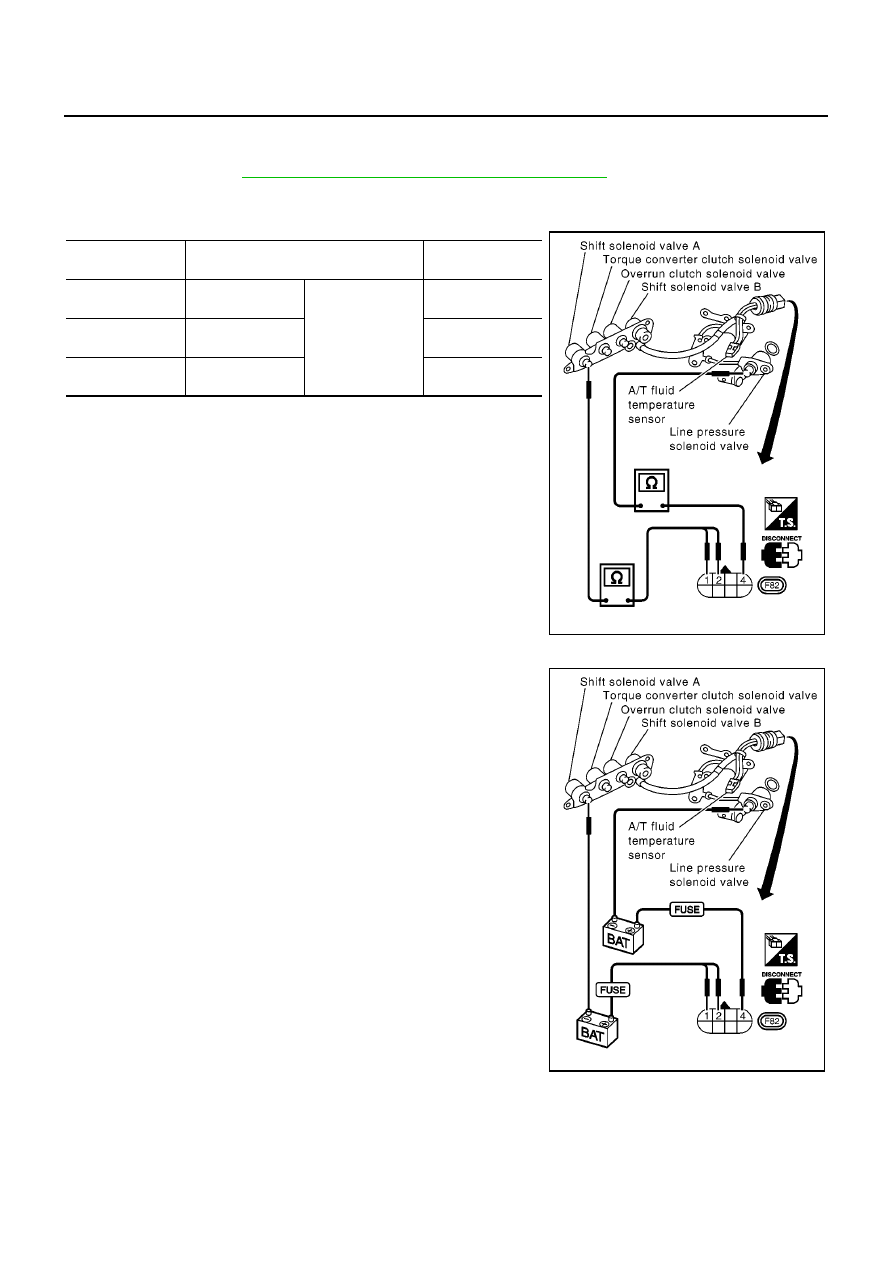

AT-160

[EURO-OBD]

DTC P0734 A/T 4TH GEAR FUNCTION

Component Inspection

ECS00984

SOLENOID VALVES

●

For removal, refer to

AT-410, "Control Valve Assembly and Accumulators"

.

Resistance Check

●

Check resistance between two terminals.

Operation Check

●

Check solenoid valve by listening for its operating sound while
applying battery voltage to the terminal and ground.

Solenoid valve

Terminal No.

Resistance

(Approx.)

Shift solenoid
valve A

2

Ground

20 - 30

Ω

Shift solenoid
valve B

1

5 - 20

Ω

Line pressure
solenoid valve

4

2.5 - 5

Ω

MCIA0079E

MCIA0080E

DTC P0740 TORQUE CONVERTER CLUTCH SOLENOID VALVE

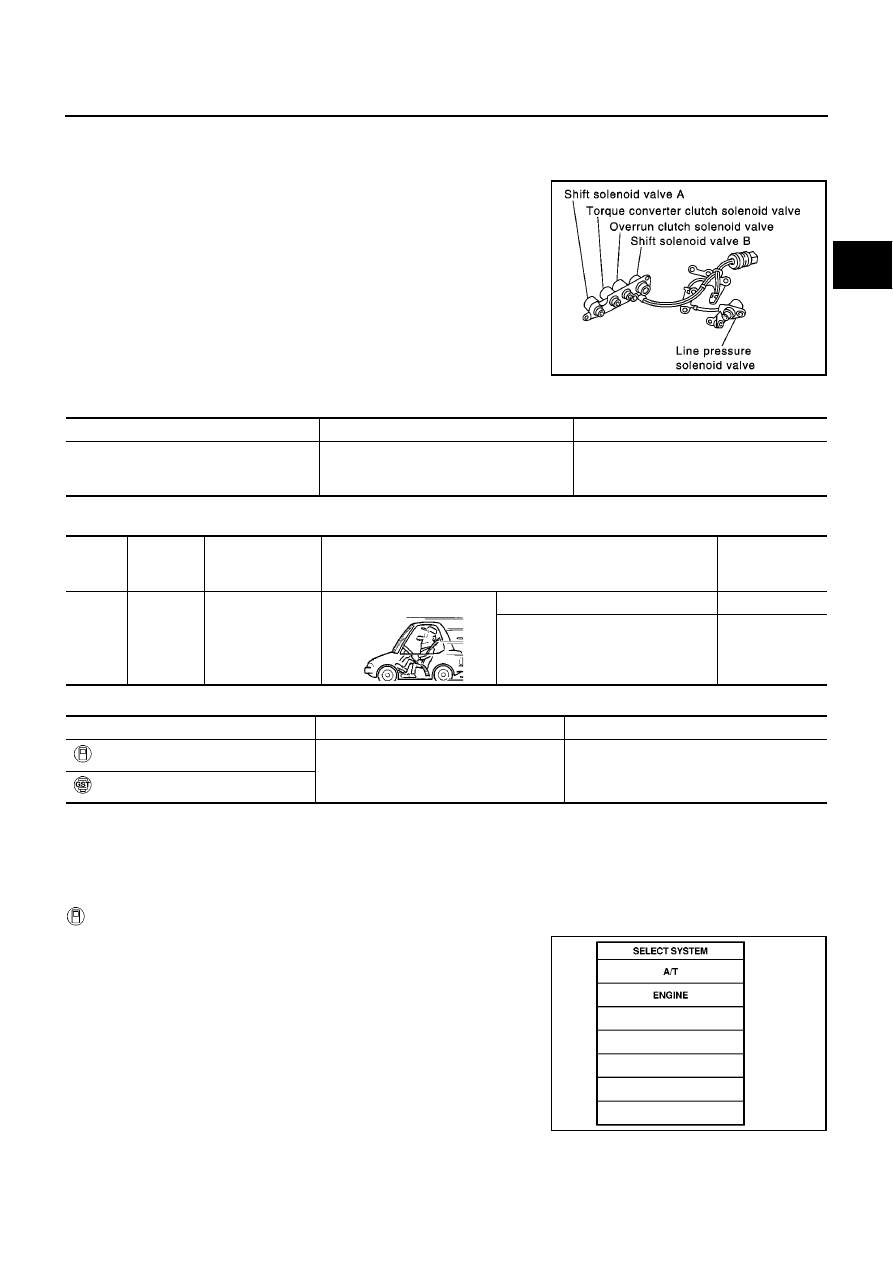

AT-161

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

DTC P0740 TORQUE CONVERTER CLUTCH SOLENOID VALVE

PFP:31940

Description

ECS00985

The torque converter clutch solenoid valve is activated, with the gear
in “D

4

”, by the TCM in response to signals sent from the vehicle

speed and throttle position sensors. Lock-up piston operation will
then be controlled.
Lock-up operation, however, is prohibited when A/T fluid tempera-
ture is too low.
When the accelerator pedal is depressed (less than 2/8) in lock-up
condition, the engine speed should not change abruptly. If there is a
big jump in engine speed, there is no lock-up.

CONSULT-II REFERENCE VALUE IN DATA MONITOR MODE

Remarks: Specification data are reference values.

TCM TERMINALS AND REFERENCE VALUE

Remarks: Specification data are reference values.

ON BOARD DIAGNOSIS LOGIC

DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION PROCEDURE

NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCEDURE” has been previously conducted,
always turn ignition switch “OFF” and wait at least 5 seconds before conducting the next test.
After the repair, perform the following procedure to confirm the malfunction is eliminated.

With CONSULT-II

1.

Turn ignition switch “ON”.

2.

Select “DATA MONITOR” mode for “ENGINE” with CONSULT-II
and wait at least 1 second.

SCIA0718E

Monitor item

Condition

Specification

Torque converter clutch solenoid valve
duty

Lock-up “OFF”

↓

Lock-up “ON”

Approximately 4%

↓

Approximately 94%

Termi-

nal No.

Wire color

Item

Condition

Judgement stan-

dard

(Approx.)

3

GY/R

Torque converter
clutch solenoid
valve

When A/T performs lock-up.

8 - 15V

When A/T does not perform lock-up.

0V

Diagnostic trouble code

Malfunction is detected when...

Check items (Possible cause)

: TCC SOLENOID/CIRC

TCM detects an improper voltage drop
when it tries to operate the solenoid valve.

●

Harness or connectors
(The solenoid circuit is open or shorted.)

●

T/C clutch solenoid valve

: P0740

SAT014K

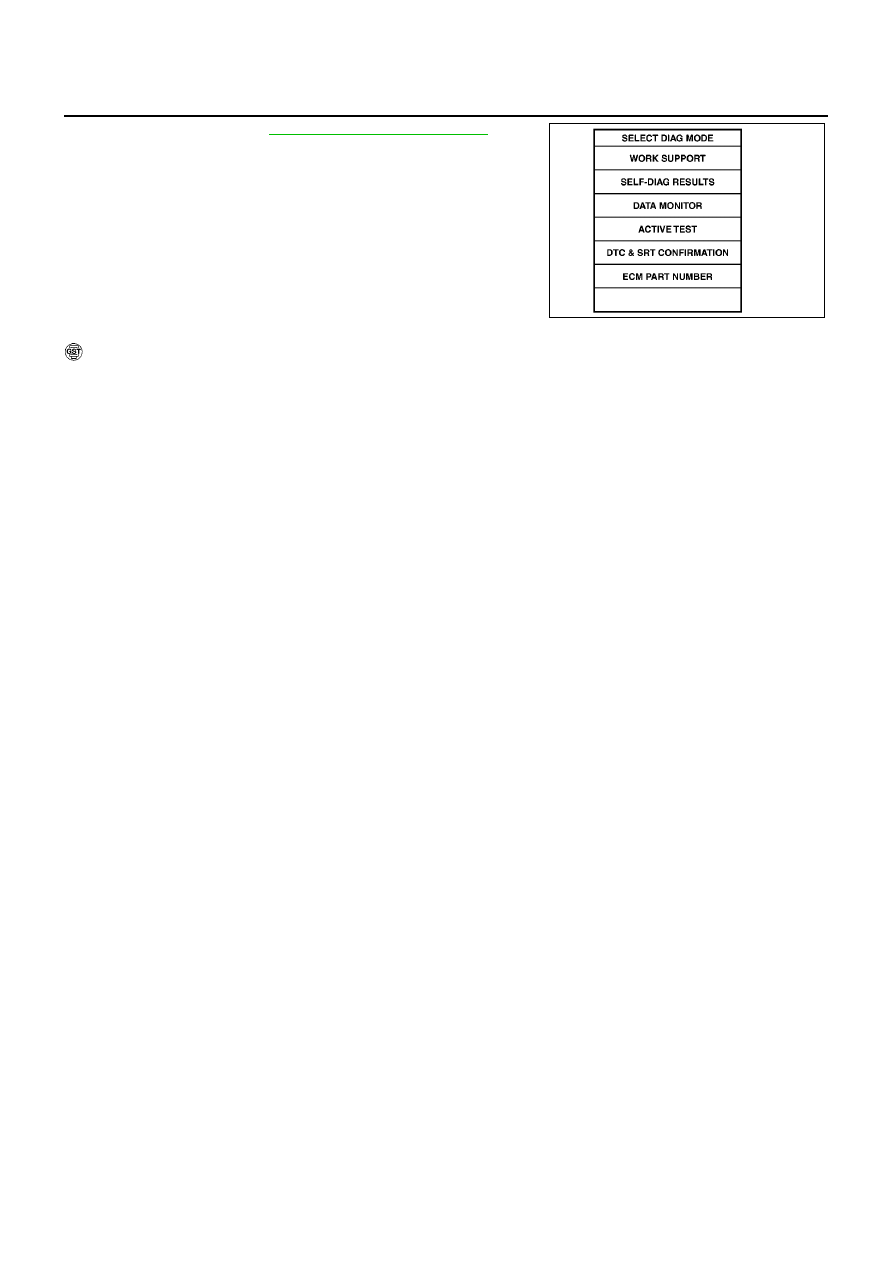

AT-162

[EURO-OBD]

DTC P0740 TORQUE CONVERTER CLUTCH SOLENOID VALVE

3.

If DTC is detected, go to

AT-164, "Diagnostic Procedure"

.

With GST

Follow the procedure “With CONSULT-II”.

SAT020K

DTC P0740 TORQUE CONVERTER CLUTCH SOLENOID VALVE

AT-163

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

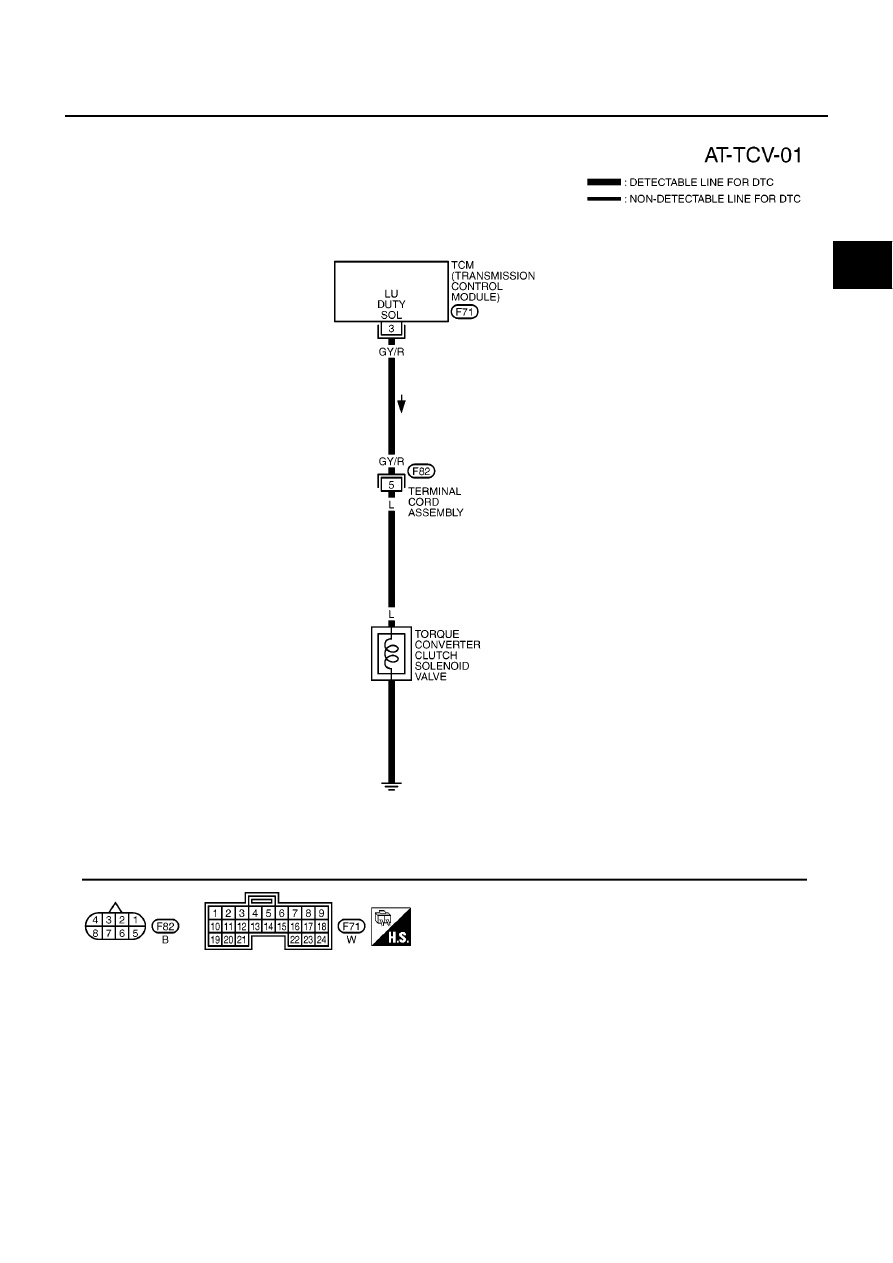

Wiring Diagram — AT — TCV

ECS00986

YAT377A
