AT-156

[EURO-OBD]

DTC P0734 A/T 4TH GEAR FUNCTION

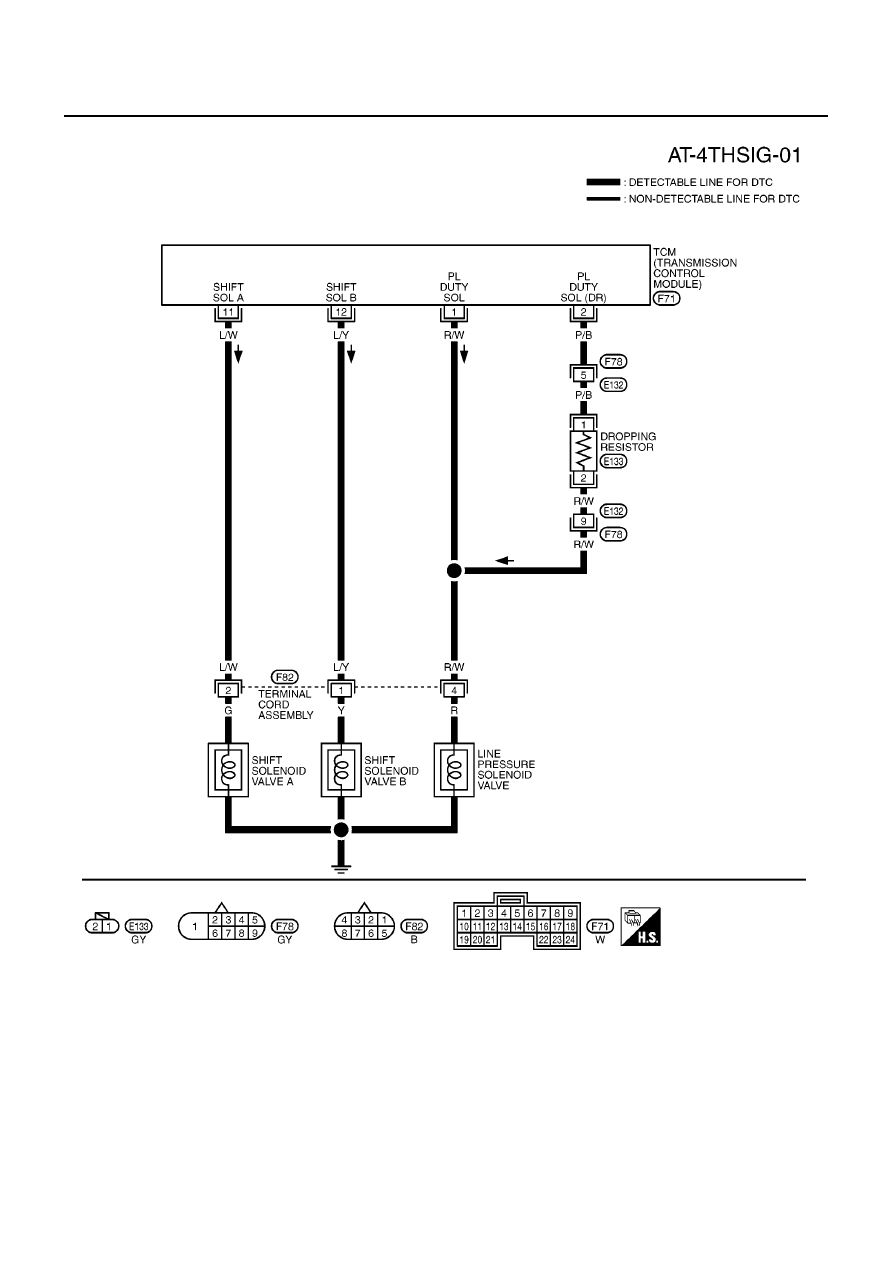

Wiring Diagram — AT — 4TH

ECS00982

YAT376A

DTC P0734 A/T 4TH GEAR FUNCTION

AT-157

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

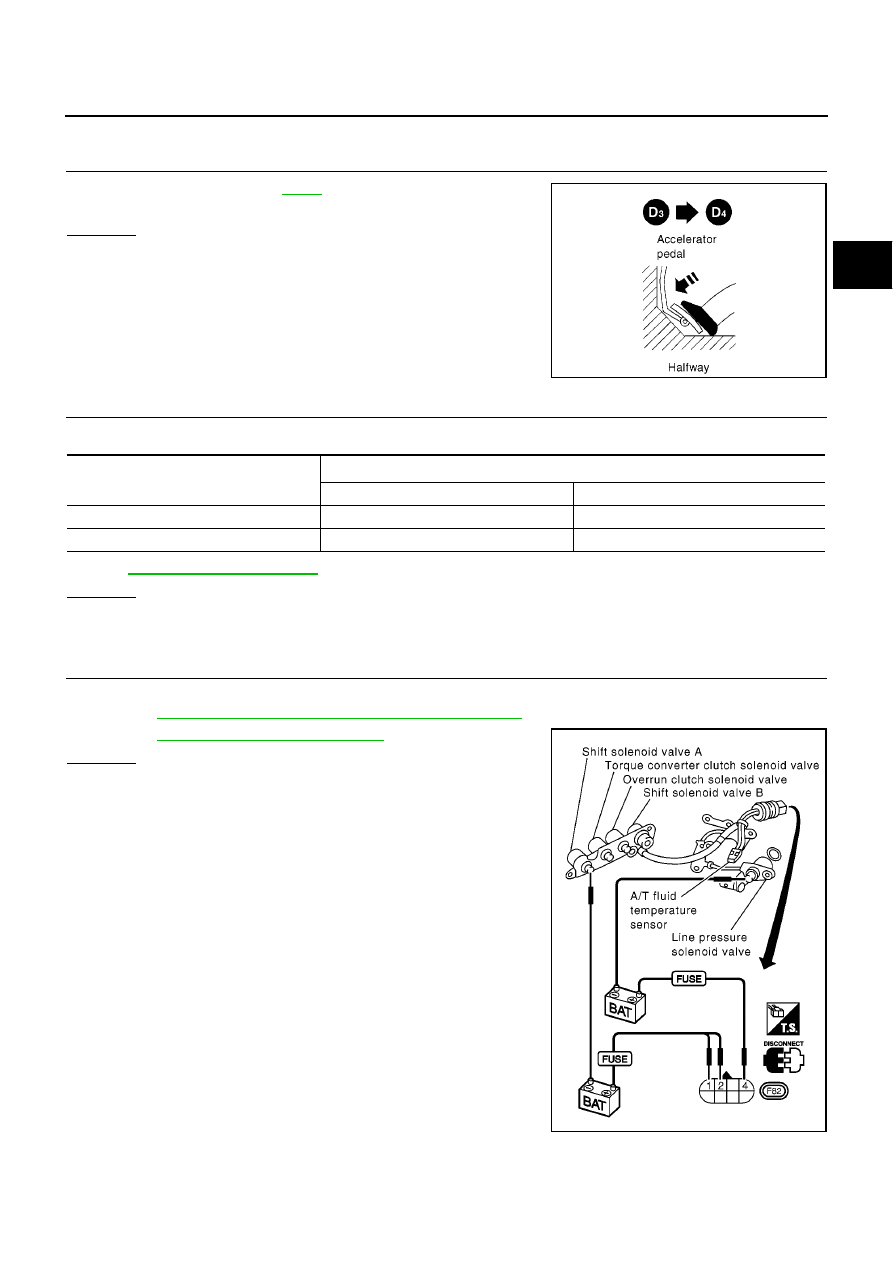

Diagnostic Procedure

ECS00983

1.

CHECK SHIFT UP (D

3

TO D

4

)

During “Cruise test — Part 1” (

AT-78

), does A/T shift from D

3

to D

4

at the specified speed?

Yes or No

Yes

>> GO TO 9

No

>> GO TO 2

2.

CHECK LINE PRESSURE

Perform line pressure test.

Refer to

AT-67, "Line Pressure Test"

.

OK or NG

OK

>> GO TO 3

NG

>> GO TO 6

3.

CHECK SOLENOID VALVES

1.

Remove control valve assembly.
Refer to

AT-410, "Control Valve Assembly and Accumulators"

.

2.

Refer to

AT-160, "Component Inspection"

.

OK or NG

OK

>> GO TO 4

NG

>> Replace solenoid valve assembly.

SAT988H

Engine speed rpm

Line pressure kPa (bar, kg/cm

2

, psi )

D, 2 and 1 positions

R position

Idle

500 (0.50, 5.1, 73)

778 (7.78, 7.9, 113)

Stall

1,165 (11.7, 11.9, 169)

1,813 (18.1, 18.5, 263)

MCIA0077E

AT-158

[EURO-OBD]

DTC P0734 A/T 4TH GEAR FUNCTION

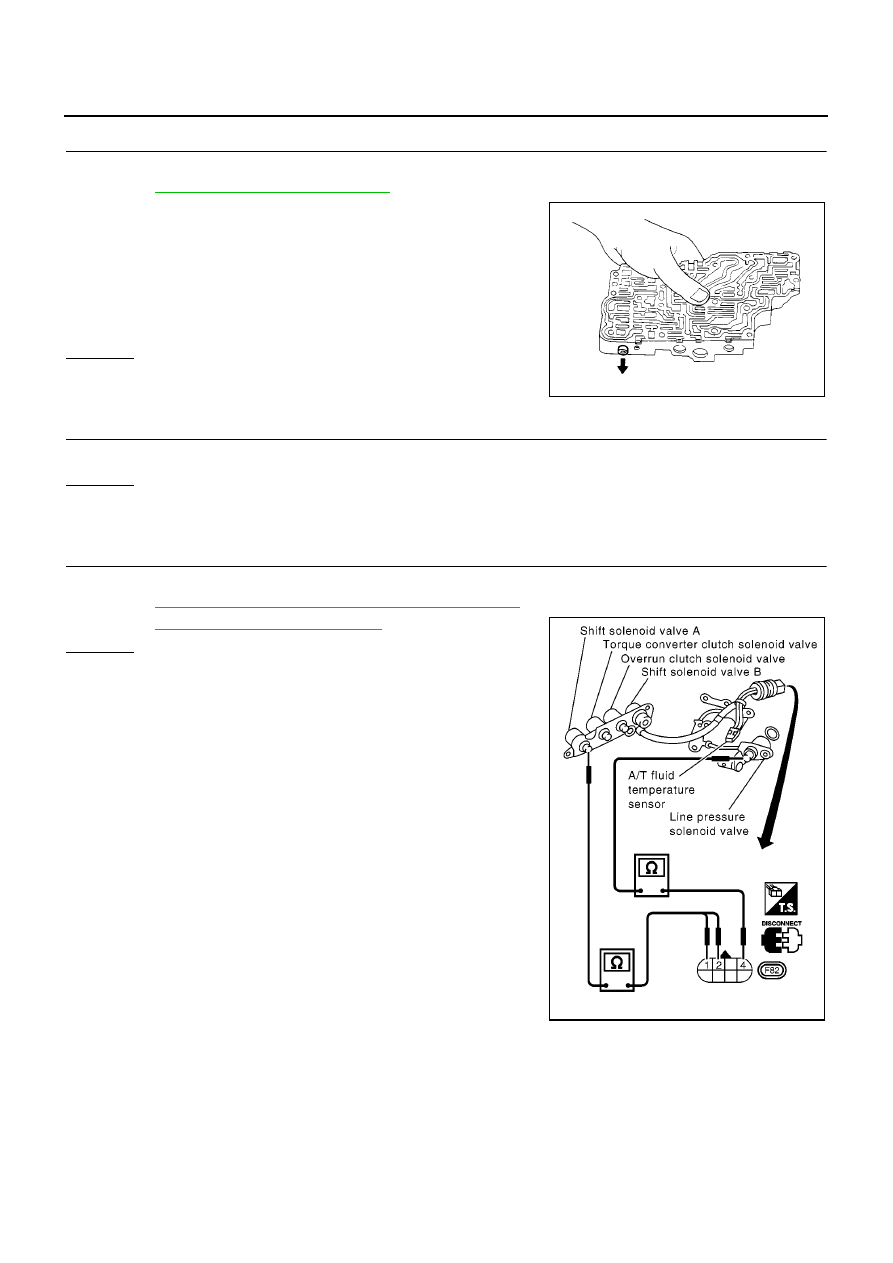

4.

CHECK CONTROL VALVE

1.

Disassemble control valve assembly.
Refer to

AT-443, "Control Valve Assembly"

.

2.

Check to ensure that:

●

Valve, sleeve and plug slide along valve bore under their own
weight.

●

Valve, sleeve and plug are free from burrs, dents and scratches.

●

Control valve springs are free from damage, deformation and
fatigue.

●

Hydraulic line is free from obstacles.

OK or NG

OK

>> GO TO 5

NG

>> Repair control valve.

5.

CHECK SHIFT UP (D

3

TO D

4

)

Does A/T shift from D

3

to D

4

at the specified speed?

OK or NG

OK

>> GO TO 9

NG

>> Check control valve again. Repair or replace control valve assembly.

6.

CHECK LINE PRESSURE SOLENOID VALVE

1.

Remove control valve assembly.
Refer to

AT-410, "Control Valve Assembly and Accumulators"

.

2.

Refer to

AT-160, "Component Inspection"

.

OK or NG

OK

>> GO TO 7

NG

>> Replace solenoid valve assembly.

SAT367H

MCIA0079E

DTC P0734 A/T 4TH GEAR FUNCTION

AT-159

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

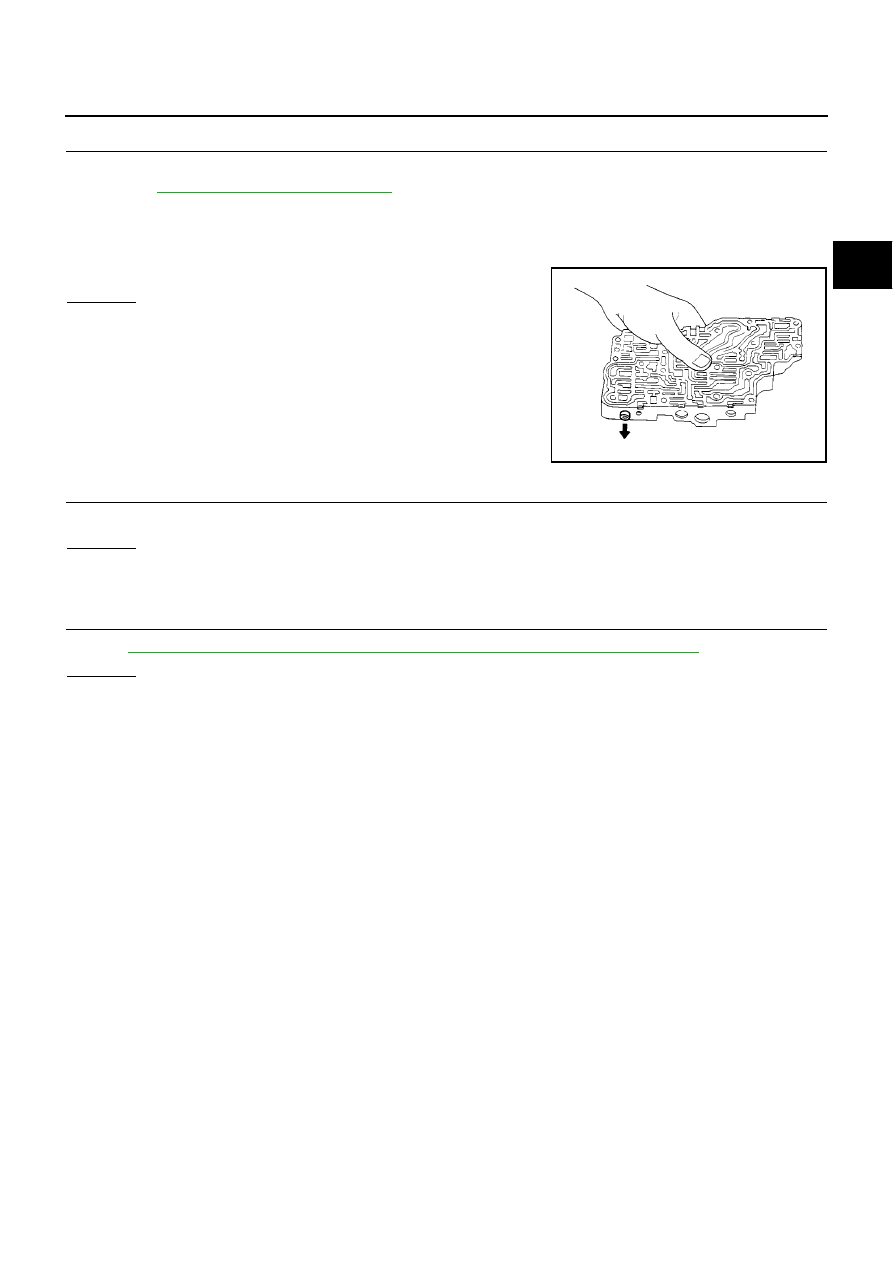

7.

CHECK CONTROL VALVE

1.

Disassemble control valve assembly.
Refer to

AT-443, "Control Valve Assembly"

.

2.

Check line pressure circuit valves for sticking.

●

Pressure regulator valve

●

Pilot valve

●

Pressure modifier valve

OK or NG

OK

>> GO TO 8

NG

>> Repair control valve.

8.

CHECK SHIFT UP (D

3

TO D

4

)

Does A/T shift from D

3

to D

4

at the specified speed?

Yes or No

Yes

>> GO TO 9

No

>> Check control valve again. Repair or replace control valve assembly.

9.

CHECK DTC

Perform

AT-154, "DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION PROCEDURE"

.

OK or NG

OK

>> INSPECTION END

NG

>> Perform “Cruise test — Part 1” again and return to the start point of this test group.
