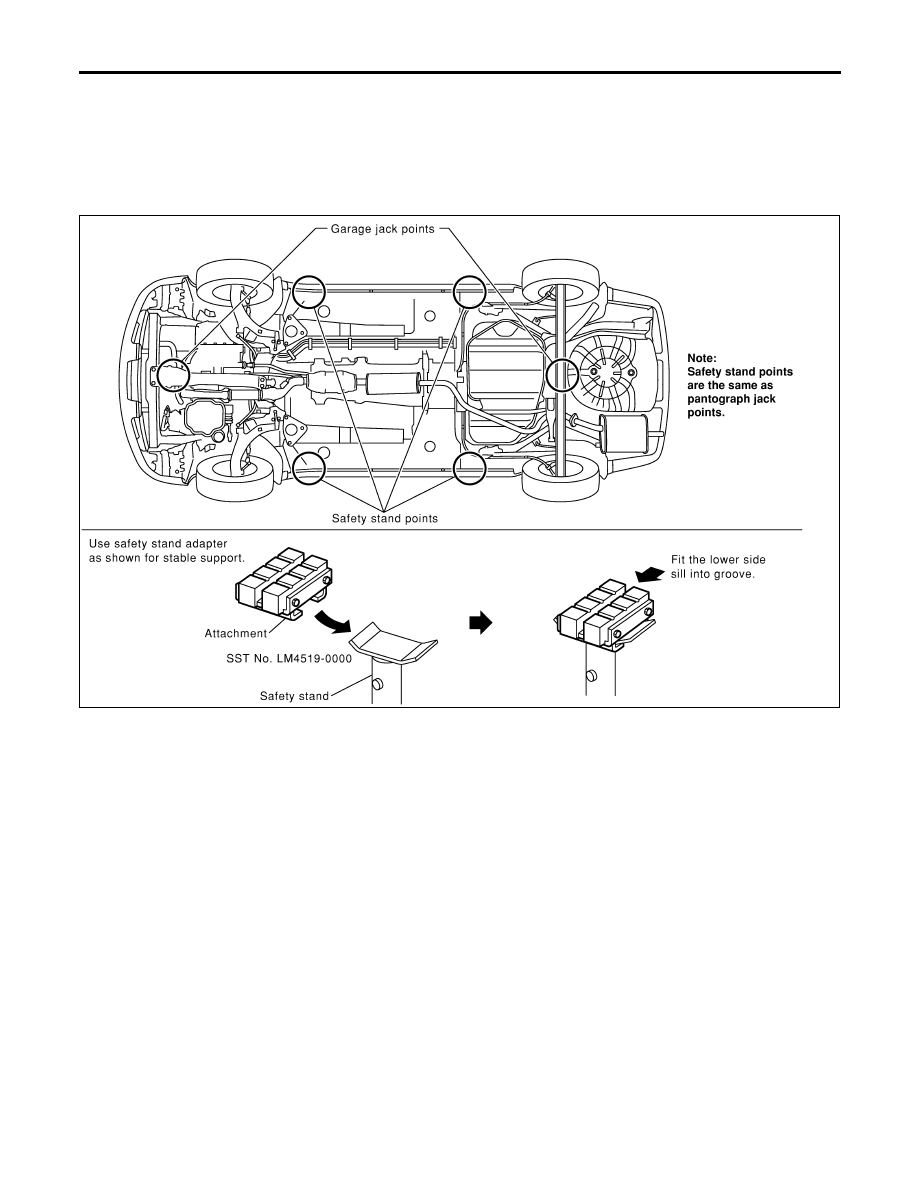

Garage Jack and Safety Stand

=NLGI0009S03

WARNING:

I

Never get under the vehicle while it is supported only by
the jack. Always use safety stands when you have to get
under the vehicle.

I

Place wheel chocks at both front and back of the wheels
on the ground.

SGI110A

LIFTING POINTS AND TOW TRUCK TOWING

Garage Jack and Safety Stand

GI-44

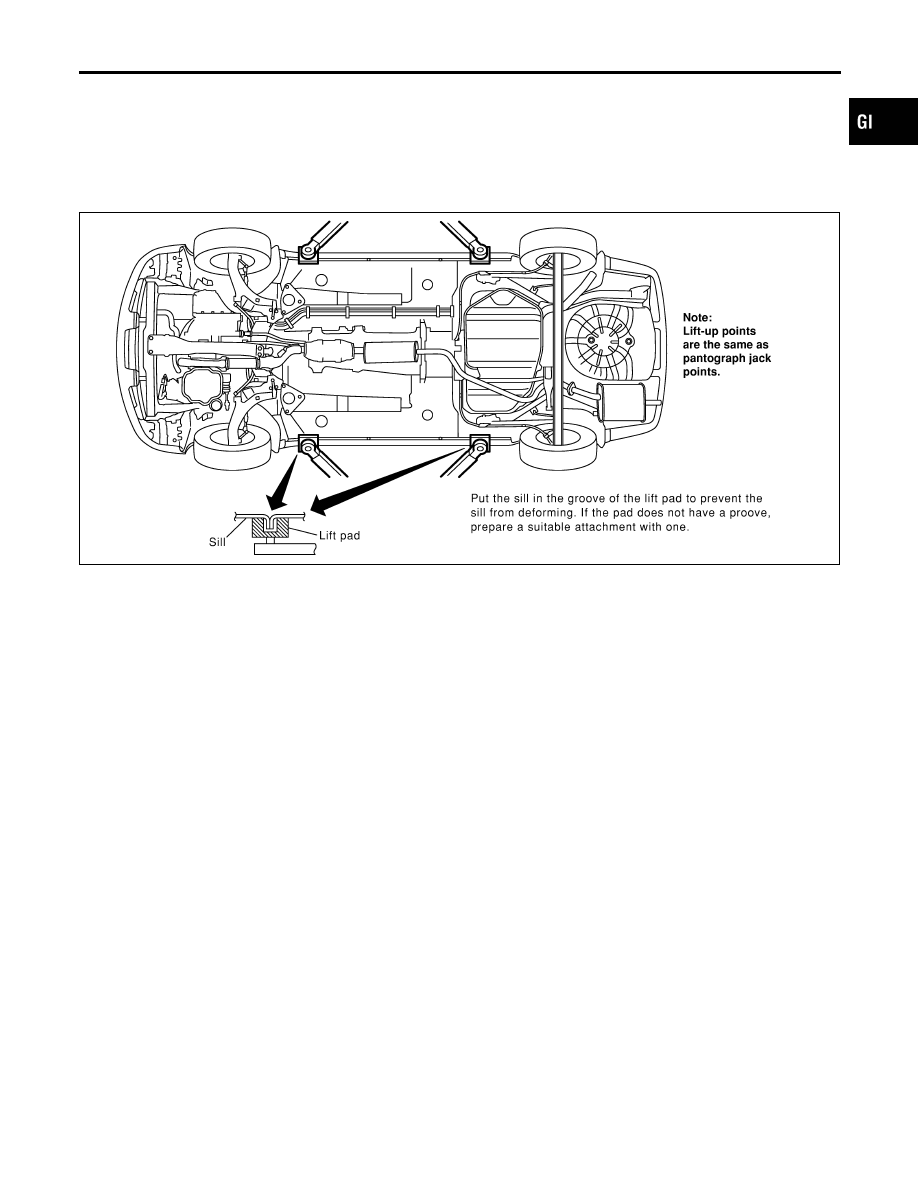

2-pole Lift

=NLGI0009S04

WARNING:

When lifting the vehicle, open the lift arms as wide as possible
and ensure that the front and rear of the vehicle are well bal-
anced.
When setting the lift arm, do not allow the arm to contact the
brake tubes, brake cable, fuel lines and sill spoiler.

SGI111A

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

LIFTING POINTS AND TOW TRUCK TOWING

2-pole Lift

GI-45

SGI805

NGI058

Tow Truck Towing

NLGI0009S05

CAUTION:

I

All applicable local laws regarding the towing operation
must be obeyed.

I

It is necessary to use proper towing equipment to avoid
possible damage to the vehicle during towing operation.
Towing is in accordance with Towing Procedure Manual at
dealer.

I

Always attach safety chains before towing.

I

When towing, make sure that the transmission, steering
system and power train are in good order. If any unit is
damaged, dollies must be used.

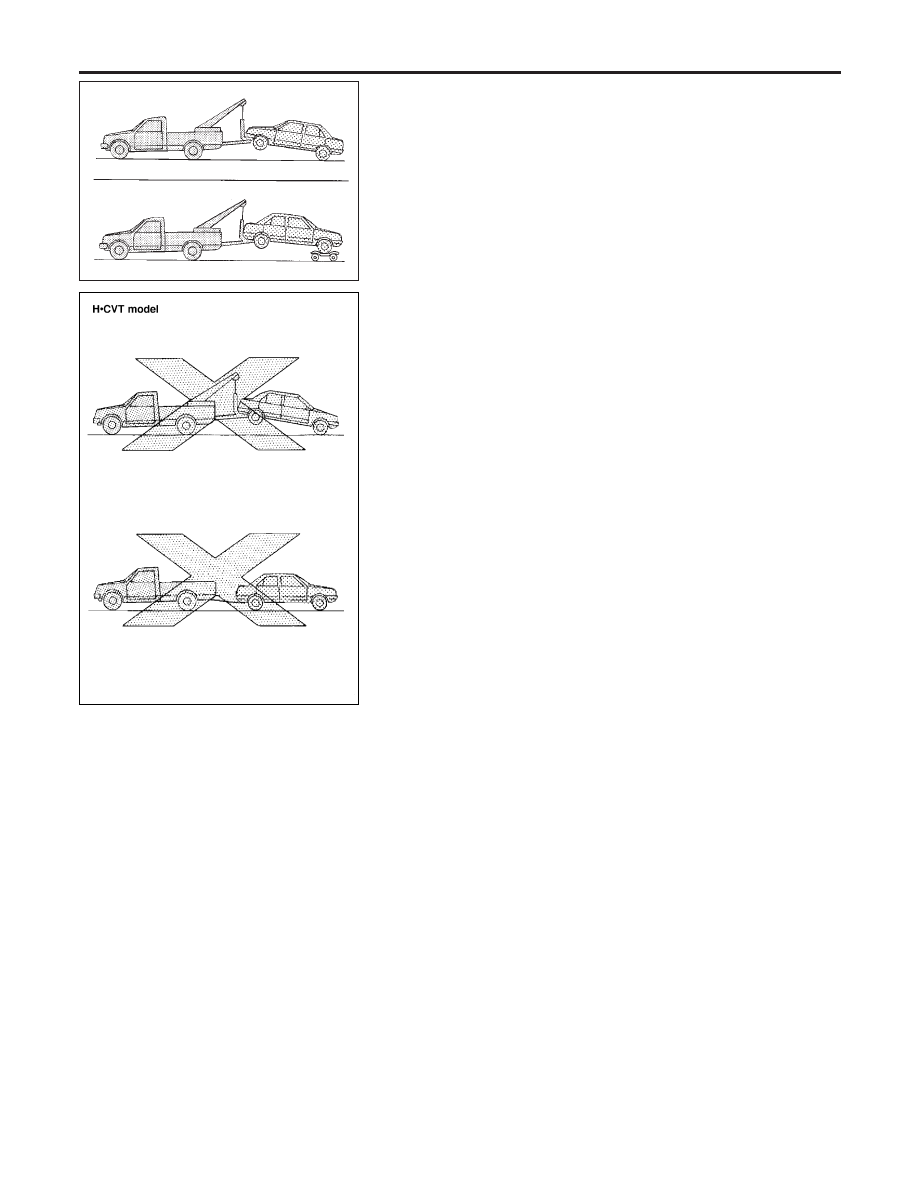

NISSAN recommends that the vehicle be towed with the driving
(front) wheels off the ground as illustrated.

TOWING A H·CVT MODEL WITH FOUR WHEELS ON
GROUND

NLGI0009S0502

Observe the following restricted towing speeds and distances.

Speed:

Below 50 km/h (30 MPH)

Distance:

Less than 65 km (40 miles)

CAUTION:

Never tow a H·CVT model from the rear (i.e., backward) with
four wheels on the ground as this may cause serious and
expensive damage to the transaxle.

TOWING A H·CVT MODEL WITH REAR WHEELS
RAISED (WITH FRONT WHEELS ON GROUND)

NLGI0009S0503

Never tow a H·CVT model with rear wheels raised (with front
wheels on ground) as this may cause serious and expensive dam-
age to the transaxle. If it is necessary to tow it with rear wheels
raised, always use a towing dolly under the front wheels.

LIFTING POINTS AND TOW TRUCK TOWING

Tow Truck Towing

GI-46

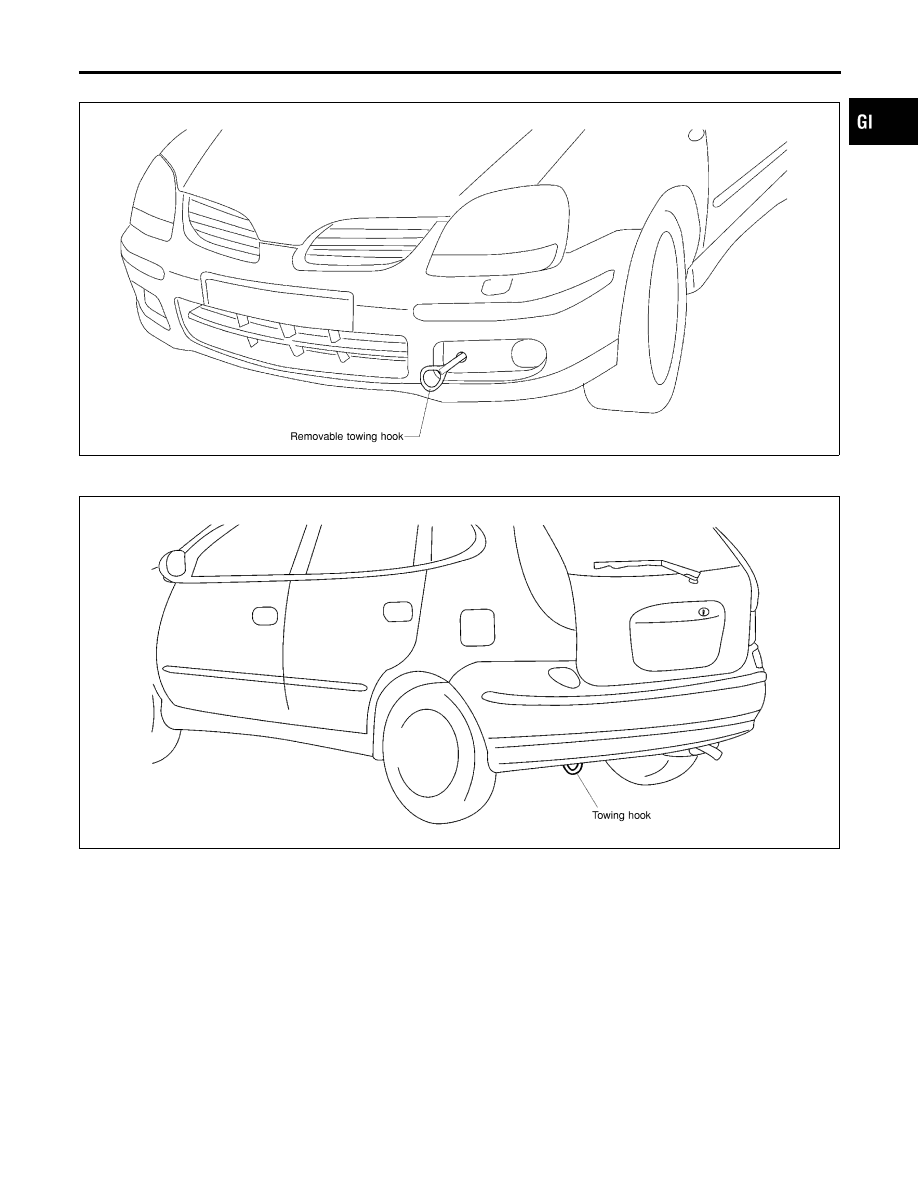

TOWING POINT

=NLGI0009S0501

NGI056

NGI057

Always pull the cable straight out from the vehicle. Never pull
on the hook at a sideways angle.

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

LIFTING POINTS AND TOW TRUCK TOWING

Tow Truck Towing (Cont’d)
