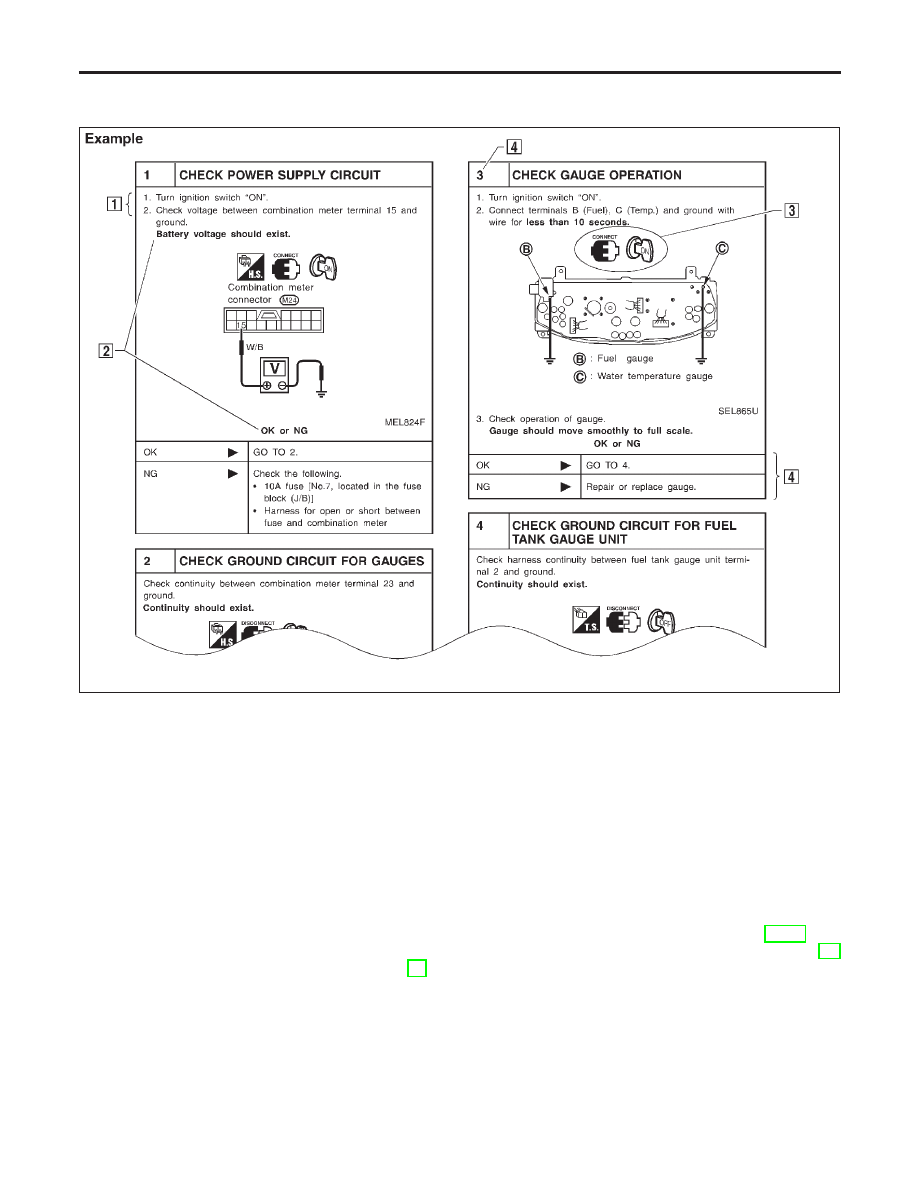

How to Follow Test Groups in Trouble
Diagnoses

NLGI0006S01

SGI975

1)

Work and diagnostic procedure
Start to diagnose a problem using procedures indicated in
enclosed test groups.

2)

Questions and required results
Questions and required results are indicated in bold type in test
group.
The meaning of are as follows:

a. Battery voltage

→

11 - 14V or approximately 12V

b. Voltage: Approximately 0V

→

Less than 1V

3)

Symbol used in illustration
Symbols included in illustrations refer to measurements or pro-
cedures. Before diagnosing a problem, familiarize yourself with
each symbol. Refer to “CONNECTOR SYMBOLS” (GI-15) and
“Key to Symbols Signifying Measurements or Procedures” (GI-
33).

4)

Action items
Next action for each test group is indicated based on result of
each question. Test group number is shown in the left upper
portion of each test group.

HOW TO FOLLOW TROUBLE DIAGNOSES

How to Follow Test Groups in Trouble Diagnoses

GI-32

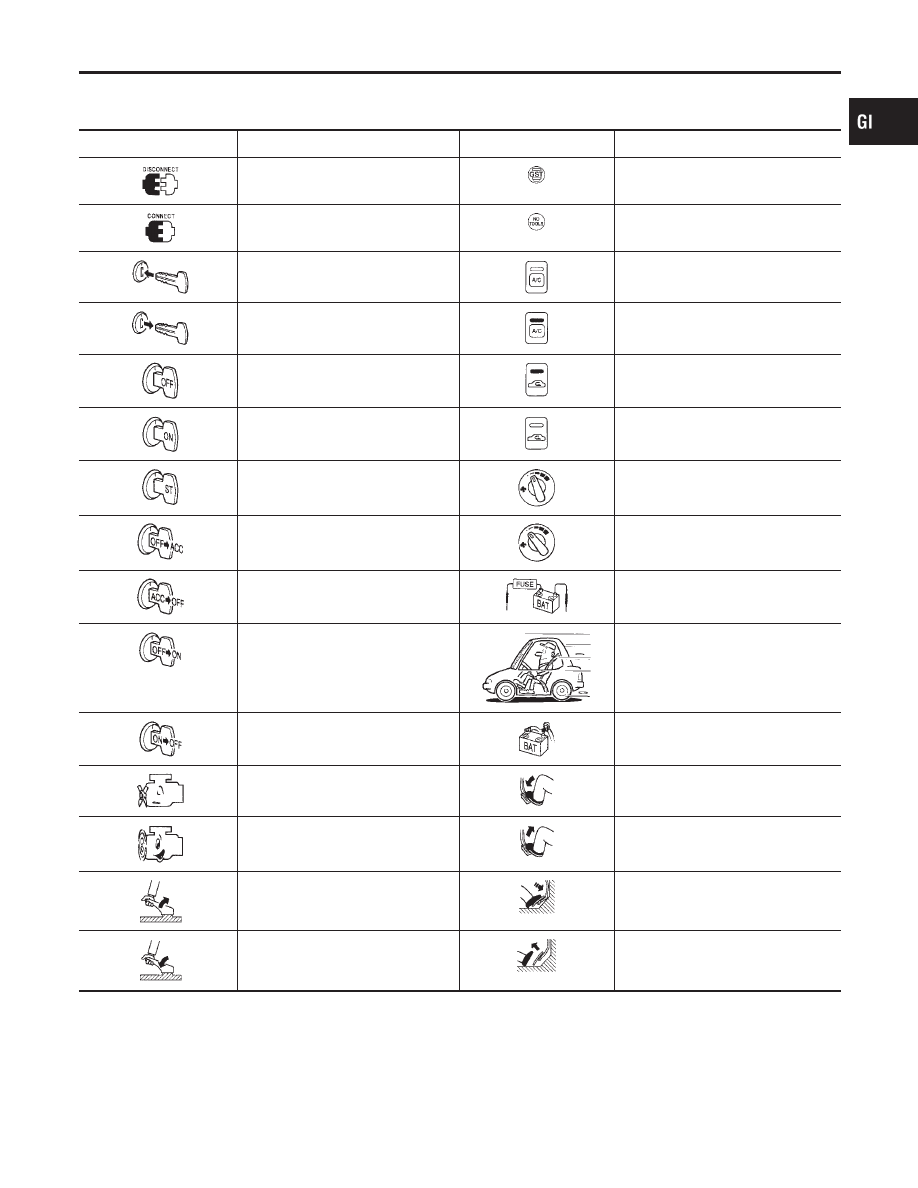

Key to Symbols Signifying Measurements or
Procedures

NLGI0006S02

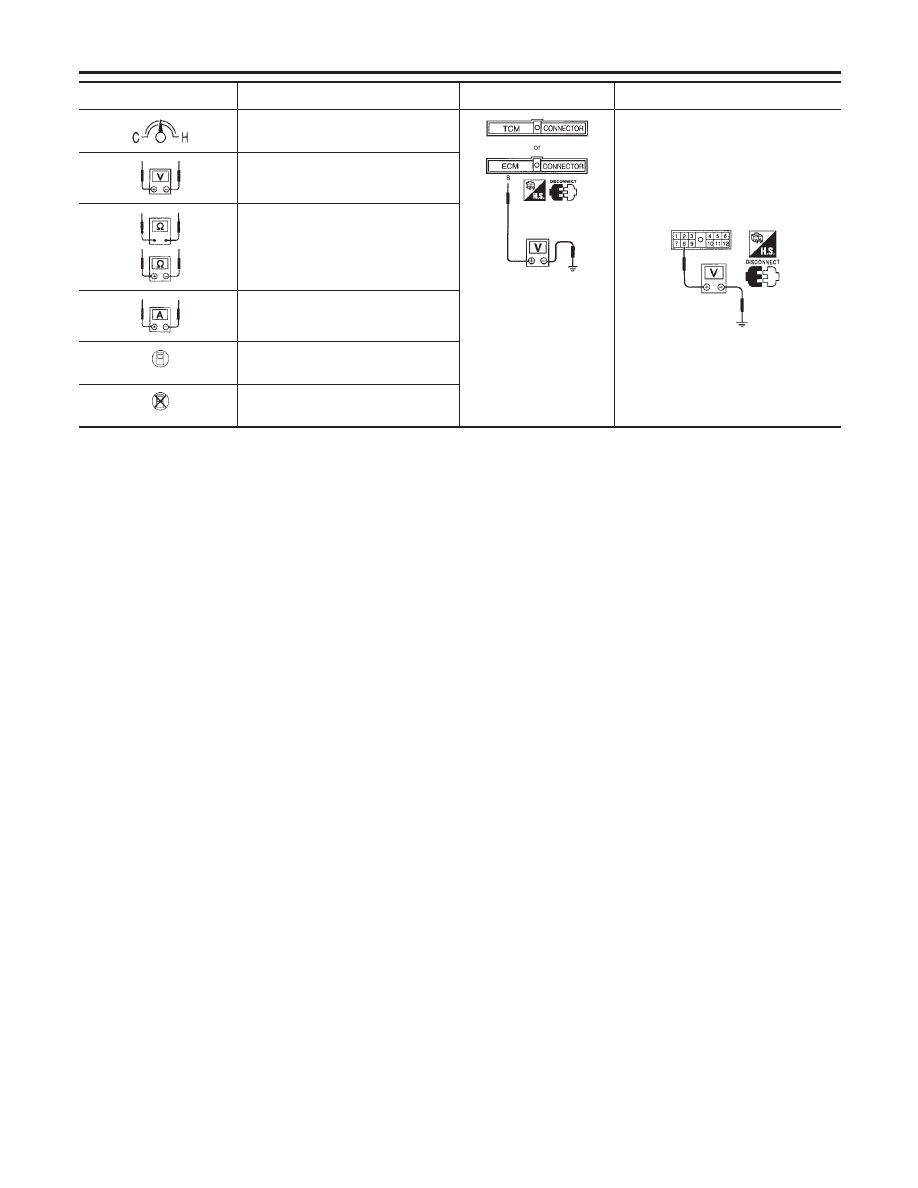

Symbol

Symbol explanation

Symbol

Symbol explanation

Check after disconnecting the con-
nector to be measured.

Procedure with Generic Scan Tool
(GST, OBD-II scan tool)

Check after connecting the connec-
tor to be measured.

Procedure without CONSULT-II or
GST

Insert key into ignition switch.

A/C switch is “OFF”.

Remove key from ignition switch.

A/C switch is “ON”.

Turn ignition switch to “OFF” posi-
tion.

REC switch is “ON”.

Turn ignition switch to “ON” position.

REC switch is “OFF”.

Turn ignition switch to “START” posi-
tion.

Fan switch is “ON”. (At any position
except for “OFF” position)

Turn ignition switch from “OFF” to
“ACC” position.

Fan switch is “OFF”.

Turn ignition switch from “ACC” to
“OFF” position.

Apply positive voltage from battery
with fuse directly to components.

Turn ignition switch from “OFF” to
“ON” position.

Drive vehicle.

Turn ignition switch from “ON” to
“OFF” position.

Disconnect battery negative cable.

Do not start engine, or check with
engine stopped.

Depress brake pedal.

Start engine, or check with engine
running.

Release brake pedal.

Apply parking brake.

Depress accelerator pedal.

Release parking brake.

Release accelerator pedal.

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

HOW TO FOLLOW TROUBLE DIAGNOSES

Key to Symbols Signifying Measurements or Procedures

GI-33

Symbol

Symbol explanation

Symbol

Symbol explanation

Check after engine is warmed up
sufficiently.

Pin terminal check for SMJ type
ECM and TCM connectors.
For details regarding the terminal
arrangement, refer to the “ELEC-
TRICAL UNITS” electrical refer-
ence page at the end of the
manual.

Voltage should be measured with a
voltmeter.

Circuit resistance should be mea-
sured with an ohmmeter.

Current should be measured with an
ammeter.

Procedure with CONSULT-II

Procedure without CONSULT-II

HOW TO FOLLOW TROUBLE DIAGNOSES

Key to Symbols Signifying Measurements or Procedures (Cont’d)

GI-34

NLGI0007

Function and System Application

NLGI0007S05

Diagnostic

test mode

Function

ENGINE

A/T

ABS

AIR BAG

SMART

ENTRANCE

NATS*

1

Work support

This mode enables a technician to adjust
some devices faster and more accurate
by following the indications on CON-
SULT-II.

x

*3

—

x

*4

—

x

—

Self-diagnos-
tic results

Self-diagnostic results can be read and
erased quickly.

x

x

x

x

x

x

Trouble diag-
nostic record

Current self-diagnostic results and all
trouble diagnostic records previously
stored can be read.

—

—

—

x

—

—

ECU discrimi-
nated No.

Classification number of a replacement
ECU can be read to prevent an incorrect
ECU from being installed.

—

—

—

x

—

—

Data monitor

Input/Output data in the ECU (ECM) can
be read.

x

x

x

—

x

—

DTC work
support

This mode enables a technician to set
operating conditions to confirm self-diag-
noses status/results.

x*

2

x

—

—

—

—

Active test

Diagnostic Test Mode in which CON-
SULT-II drives some actuators apart from
the ECMs and also shifts some param-
eters in a specified range.

x

—

x

—

x

—

ECU (ECM)
part number

ECU (ECM) part number can be read.

x

x

x

—

—

—

Control unit
initialization

All registered ignition key IDs in NATS
components can be initialized and new
IDs can be registered.

—

—

—

—

—

x

PIN INITIAL-
IZATION

Navigation system will be locked when
the vehicle

′

s owner enters the wrong PIN

five consecutive times.
To release the lock, use “PIN INITIAL-
IZATION”.

—

—

—

—

—

—

NAVI ID INI-
TIALIZATION

In normal times regulation codes are
being communicated between Navigation
Control Unit and Dongle Control Unit.
Use “NAVI ID INITIALIZATION” to match
the codes when either one has been
replaced due to breakdown or etc.

—

—

—

—

—

—

x: Applicable
*1: NATS (Nissan Anti-Theft System)
*2: For models with Euro-OBD system
*3: For QG engine models only
*4: For models with ESP only
