Lock new larger and smaller boot bands securely with a suit-
able tool.

SFA800

Transaxle Side (TS79C, T79C, GI2300I & GI3300I)

NLAX0019S05

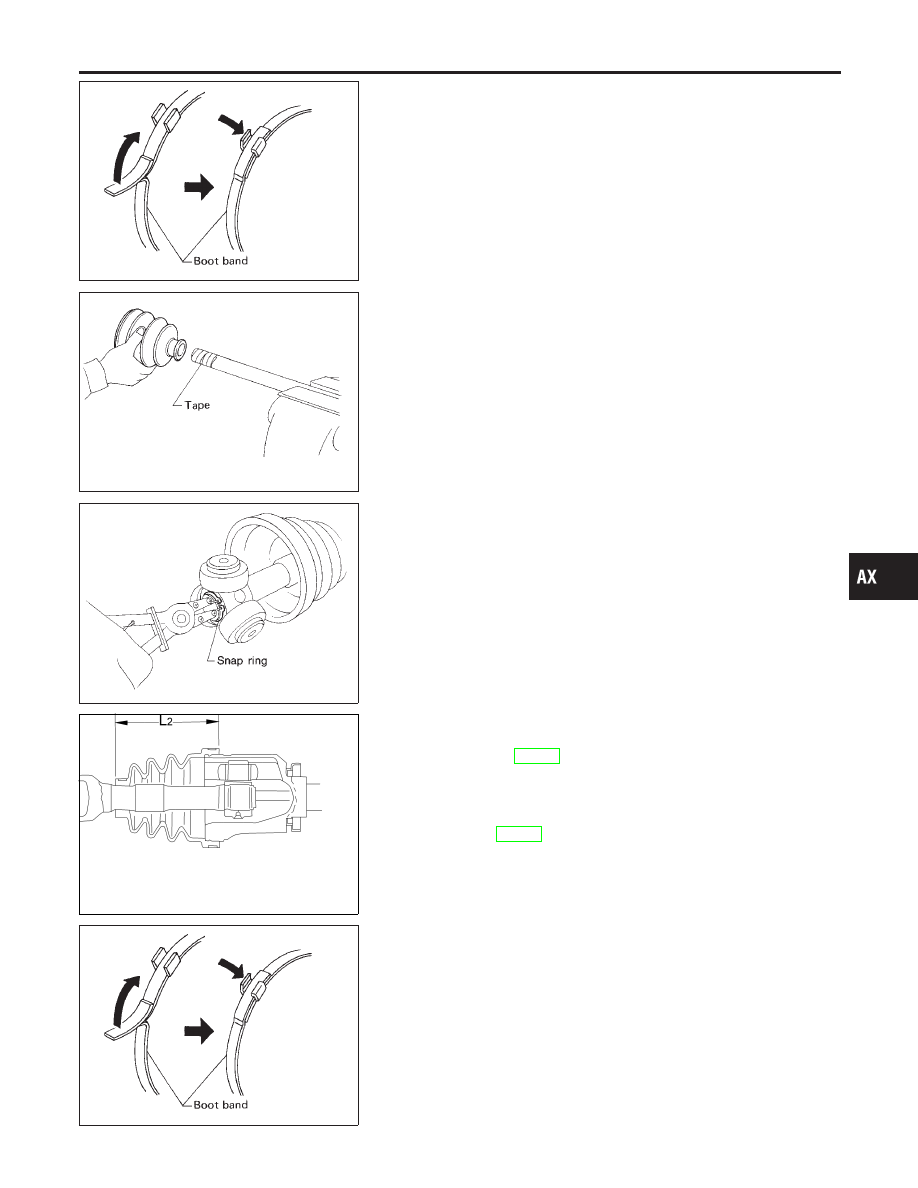

1.

Install boot and new small boot band on drive shaft.

Cover drive shaft serration with tape so as not to damage boot
during installation.

SFA612

2.

Install spider assembly securely, making sure the marks which
were made during disassembly are properly aligned.

3.

Install new snap ring.

NAX005

4.

Pack drive shaft with specified amount of grease.

Specified amount of grease:

Refer to AX-19, SDS.

5.

Install slide joint housing.

6.

Set boot so that it does not swell and deform when its length
is “L

2

”:

Refer to AX-19, SDS.

SFA395

Make sure that the boot is properly installed on the drive shaft
groove.
7.

Lock new larger and smaller boot bands.

I

Boot bands type A

a)

Lock new larger and smaller boot bands securely with a suit-
able tool.

GI

MA

EM

LC

EC

FE

CL

MT

AT

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FRONT AXLE

Drive Shaft (Cont’d)

AX-17

SDIA0876J

I

Boot bands type B

a)

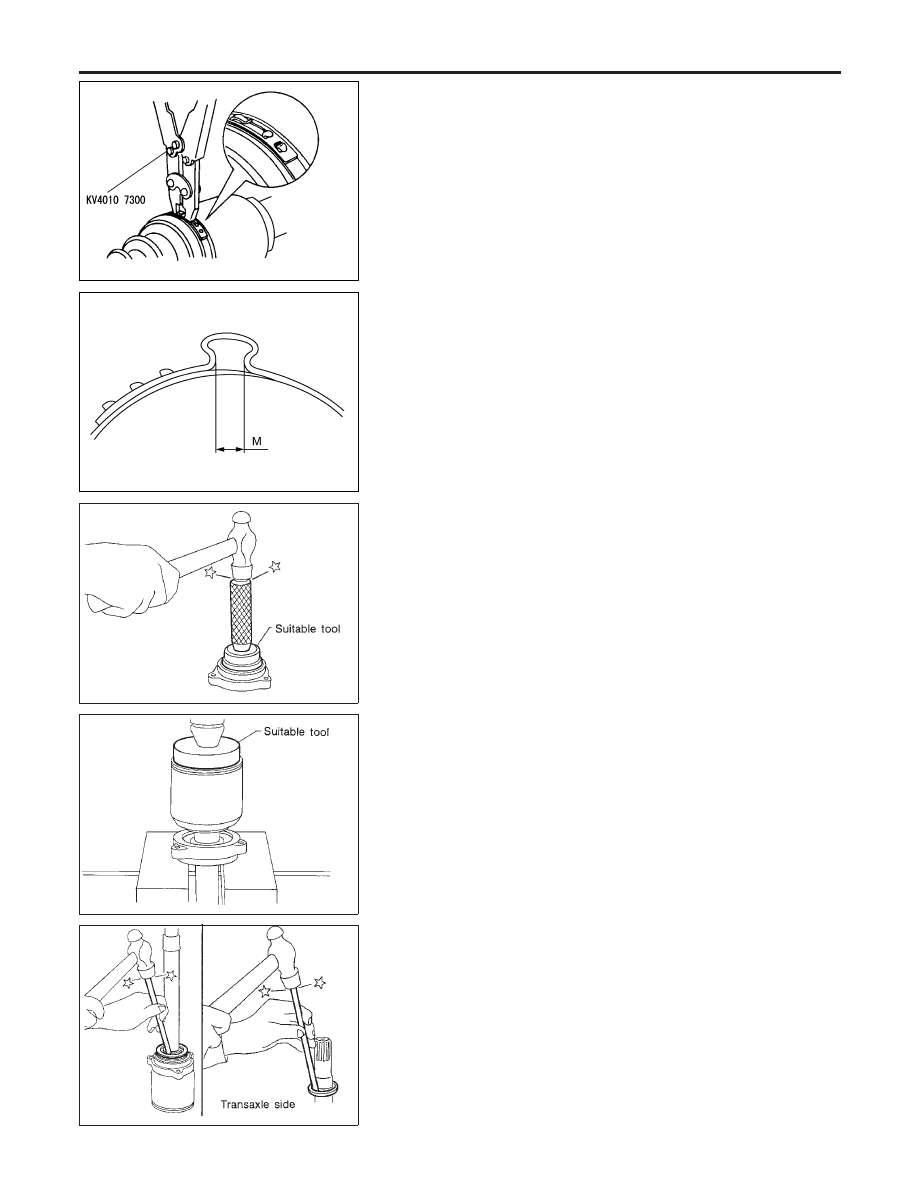

As shown in the figure, secure the big and small ends of the
boot with new boot bands.

YAX011

b)

Rotate joint part and confirm that mounting position of boot
does not deviate. When it deviates, mount a new boot band
again.

CAUTION:

When fixing boot band, fix so that the diameter “M” on the
figure becomes as follows.

Diameter “M”: 5 mm (0.20 in)

SFA618

Support Bearing

NLAX0019S04

I

Press bearing into retainer.

SFA694

I

Press drive shaft into bearing.

SFA444B

I

Install snap ring.

I

Install new dust shield.

FRONT AXLE

Drive Shaft (Cont’d)

AX-18

Service Data and Specifications (SDS)

DRIVE SHAFT

=NLAX0020

QG

YD

M/T models

A/T models

5 M/T models

6 M/T models

LH

RH

Joint type

Transaxle side

GI2300I

T79C

TS79C

D90

GI3300I

Grease

Quality

39709-BM500

39709-2U600

39709-BM500

*2

Joint type

Wheel side

AC2300I

ZF90

B90

AC3300I

Grease

Quality

Nissan genuine

grease or equiva-

lent

39209-2U600

Nissan genuine

grease or equiva-

lent

*3

Grease
Capacity
g (oz)

Transaxle side

125.5 - 135.5

(4.42 - 4.77)

155 - 165

(5.47 - 5.82)

145 - 165

(5.11 - 5.82)

167 - 177

(5.89 - 6.24)

Wheel side

40 - 50

(1.41 - 1.76)

115 - 125

(4.06 - 4.41)

93 - 103

(3.28 - 3.63)

120 - 140

(4.41 - 4.94)

110 - 130

(3.88 - 4.59)*4

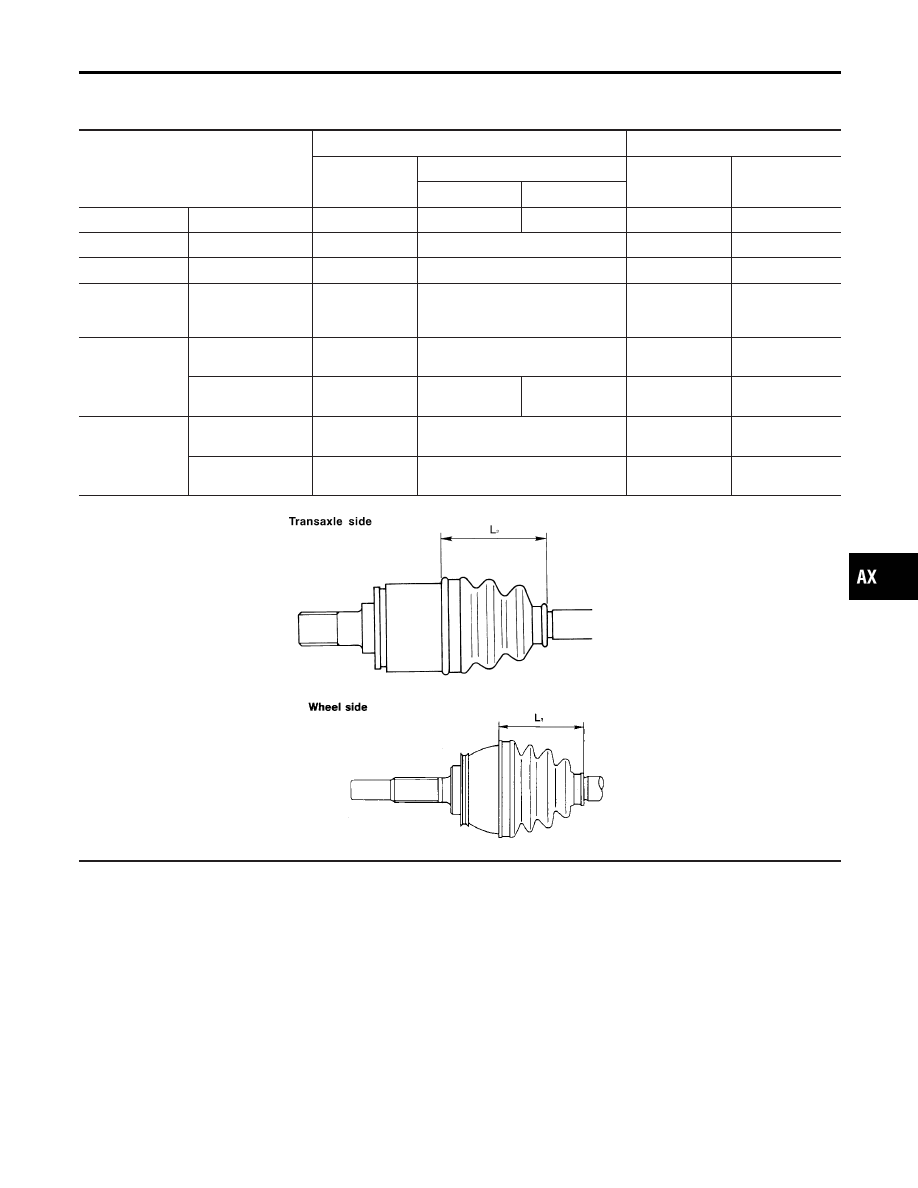

Boot length
mm (in)

Transaxle side “L

2

”

98 - 100

(3.86 - 3.94)*1

101.5 - 103.5

(4.00 - 4.07)*1

98 (3.86)*1

*1

Wheel side “L

1

”

94 - 96

(3.70 - 3.78)*1

94.1 - 96.1

(3.705 - 3.783)*1

110 (4.33)

*1

SFA961AA

SFA962A

*1: Fit boot to boot groove in bar shaft
*2: GKN-ONE LUBER C grease or Nissan genuine grease or equivalent
*3: GKN HTBJ grease or Nissan genuine grease or equivalent
*4: Preload the grease 45 to 55 g (1.59 to 1.94 oz) before assembling boot and shaft. After assembling boot and shaft, inject the grease
65 to 75 g (2.29 to 2.65 oz).

GI

MA

EM

LC

EC

FE

CL

MT

AT

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FRONT AXLE

Service Data and Specifications (SDS)

AX-19

DYNAMIC DAMPER (WHERE FITTED)

=NLAX0033

Unit: mm (in)

QG

YD

M/T models

A/T models

LH

RH

LH

RH

LH

RH

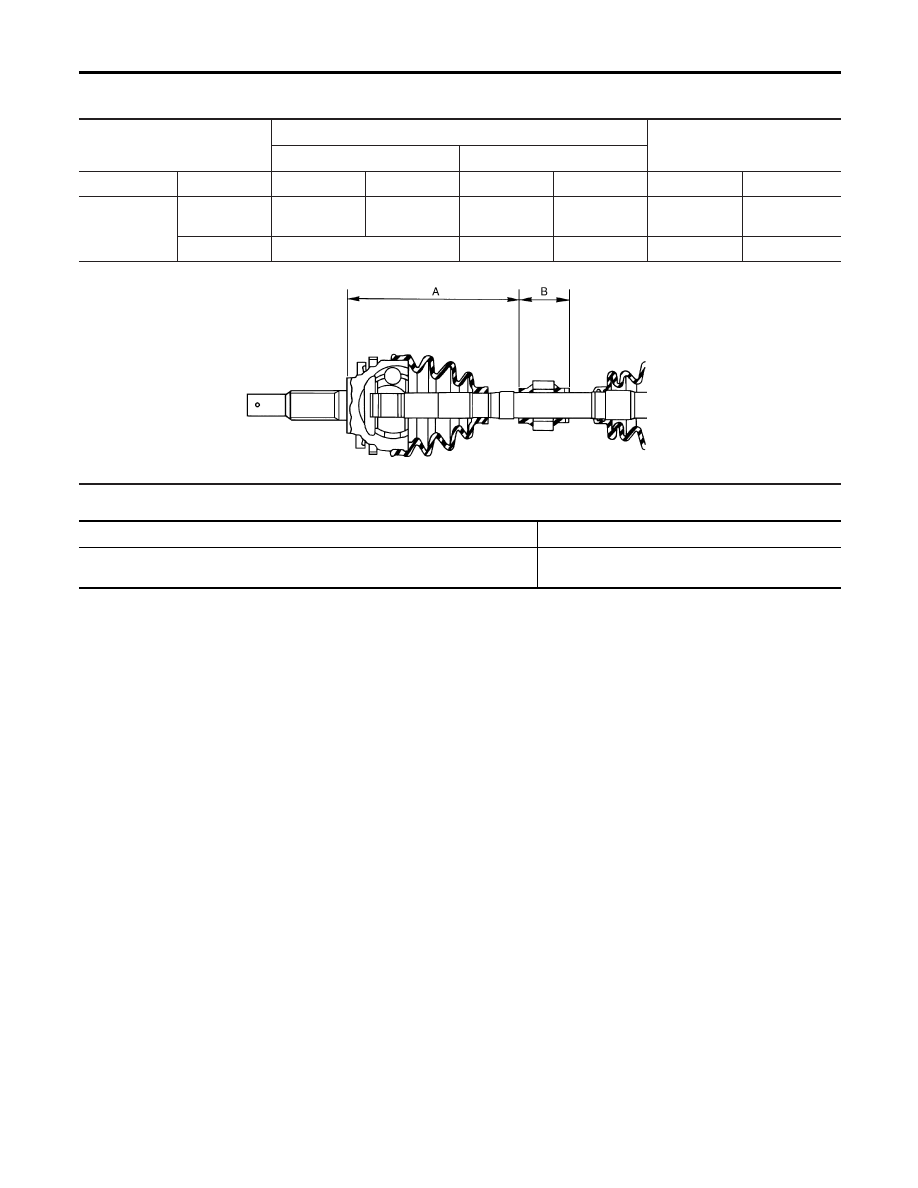

Distance

“A”

178 - 184

(7.01 - 7.24)

375 - 381

(14.76 - 15.00)

—

398 (15.67)

172 - 178

(6.77 - 7.01)

190 -196

(7.48 - 7.72)

“B”

64 (2.52)

—

70 (2.76)

70 (2.76)

70 (2.76)

SAX015

WHEEL BEARING (FRONT)

NLAX0021

Wheel bearing axial end play limit

mm (in)

0.05 (0.0020)

Wheel bearing lock nut tightening torque
N·m (kg-m, ft-lb)

255 - 333 (26 - 34, 188 - 245)
