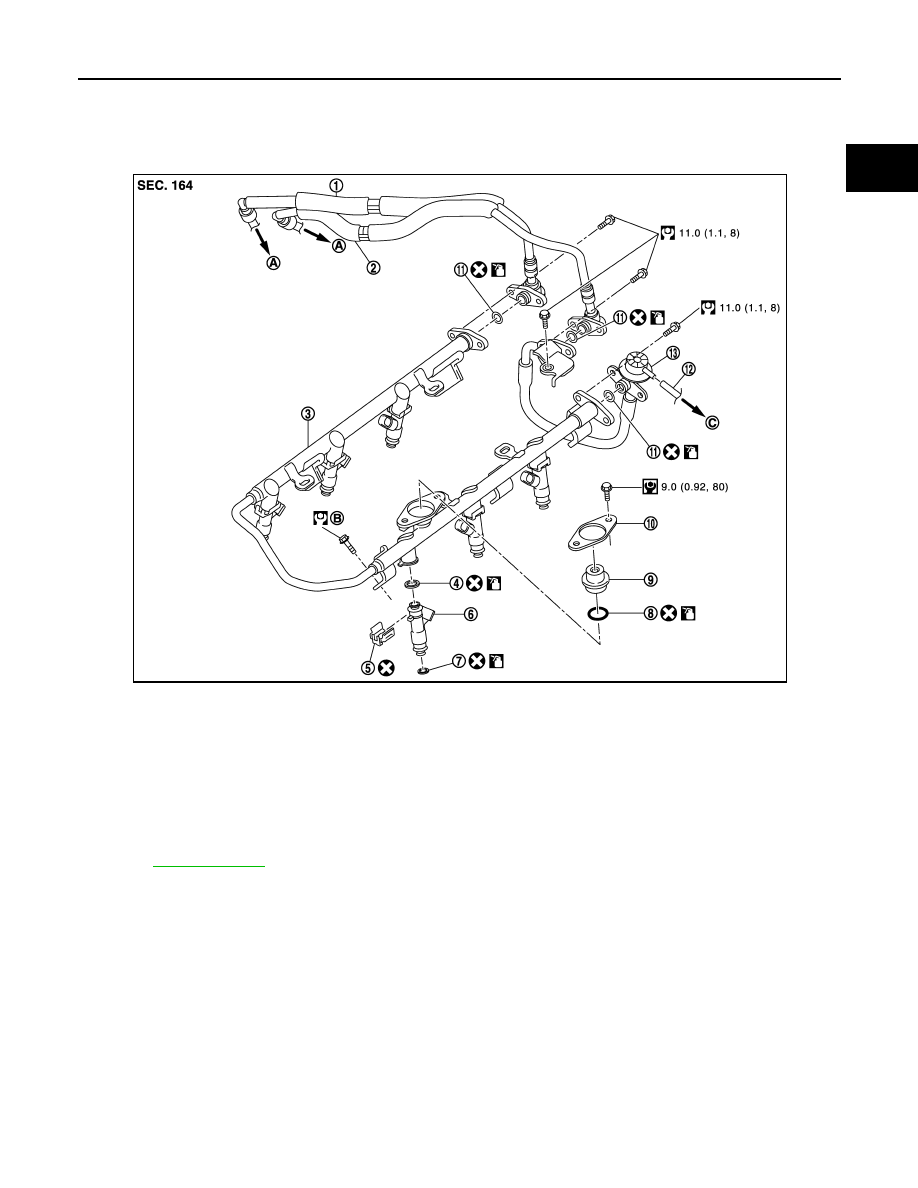

FUEL INJECTOR AND FUEL TUBE EM-23 < REMOVAL AND INSTALLATION > C D E F G H I J K L M A EM N P O FUEL INJECTOR AND FUEL TUBE Exploded View INFOID:0000000009162843 CAUTION: Never remove or disassemble parts unless instructed as shown in the figure. 1. Fuel feed hose (with damper) 2. Fuel return hose (with damper) 3. Fuel tube 4. O-ring (black) 5. Clip 6. Fuel injector 7. O-ring (green) 8. O-ring 9. Fuel damper 10. Fuel damper cap 11. O-ring 12. Vacuum hose 13. Fuel hose (with pressure regulator) A. To centralized under-floor piping B. This work is recommended to be per- C. To intake manifold collector Refer to for symbols in the figure. NNBIA0036GB Revision: 2012 November 2014 GT-R |
