TROUBLE DIAGNOSIS

SRS-33

C

D

E

F

G

I

J

K

L

M

A

B

SRS

2007 Pathfinder

WHIA0204E

WHIA0264E

WHIA0265E

WHIA0252E

SRS-34

TROUBLE DIAGNOSIS

2007 Pathfinder

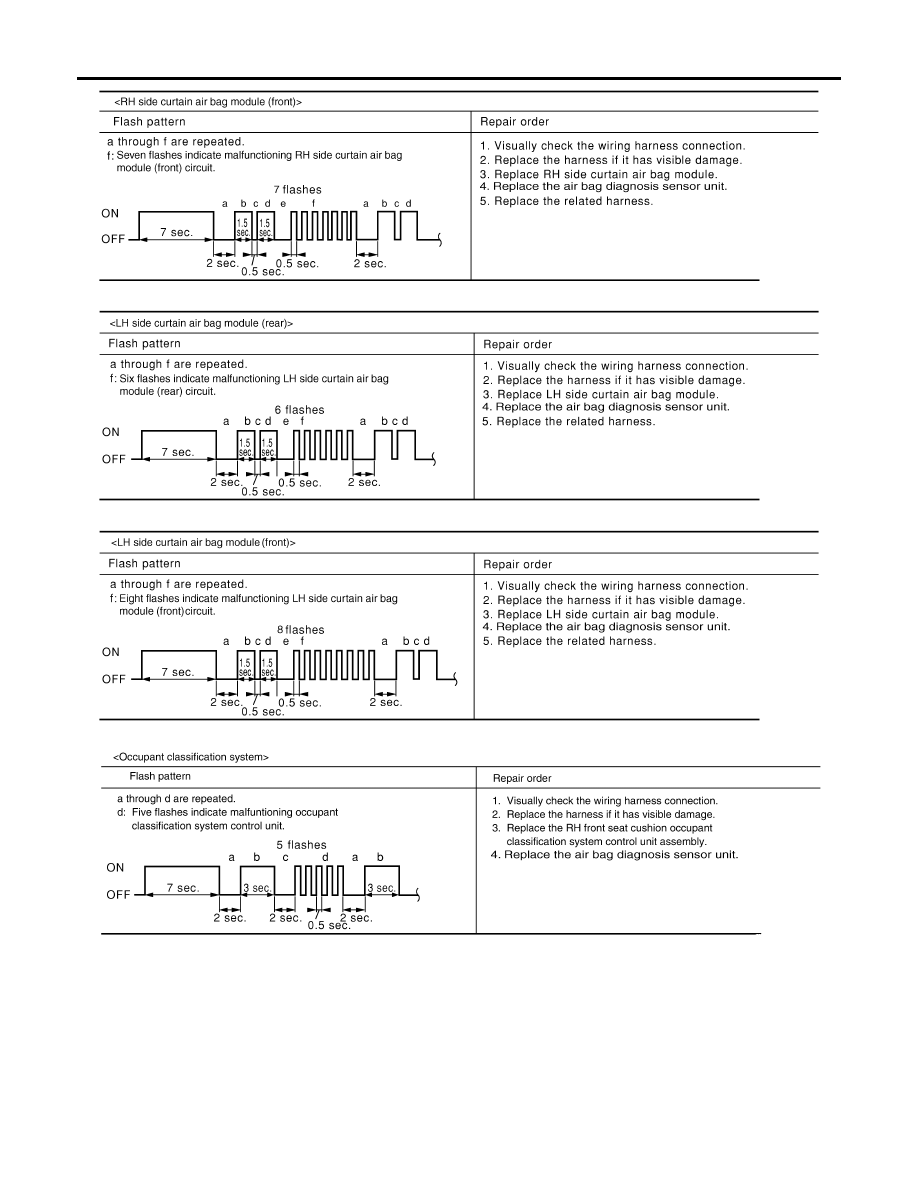

WHIA0253E

WHIA0254E

WHIA0255E

WHIA0211E

TROUBLE DIAGNOSIS

SRS-35

C

D

E

F

G

I

J

K

L

M

A

B

SRS

2007 Pathfinder

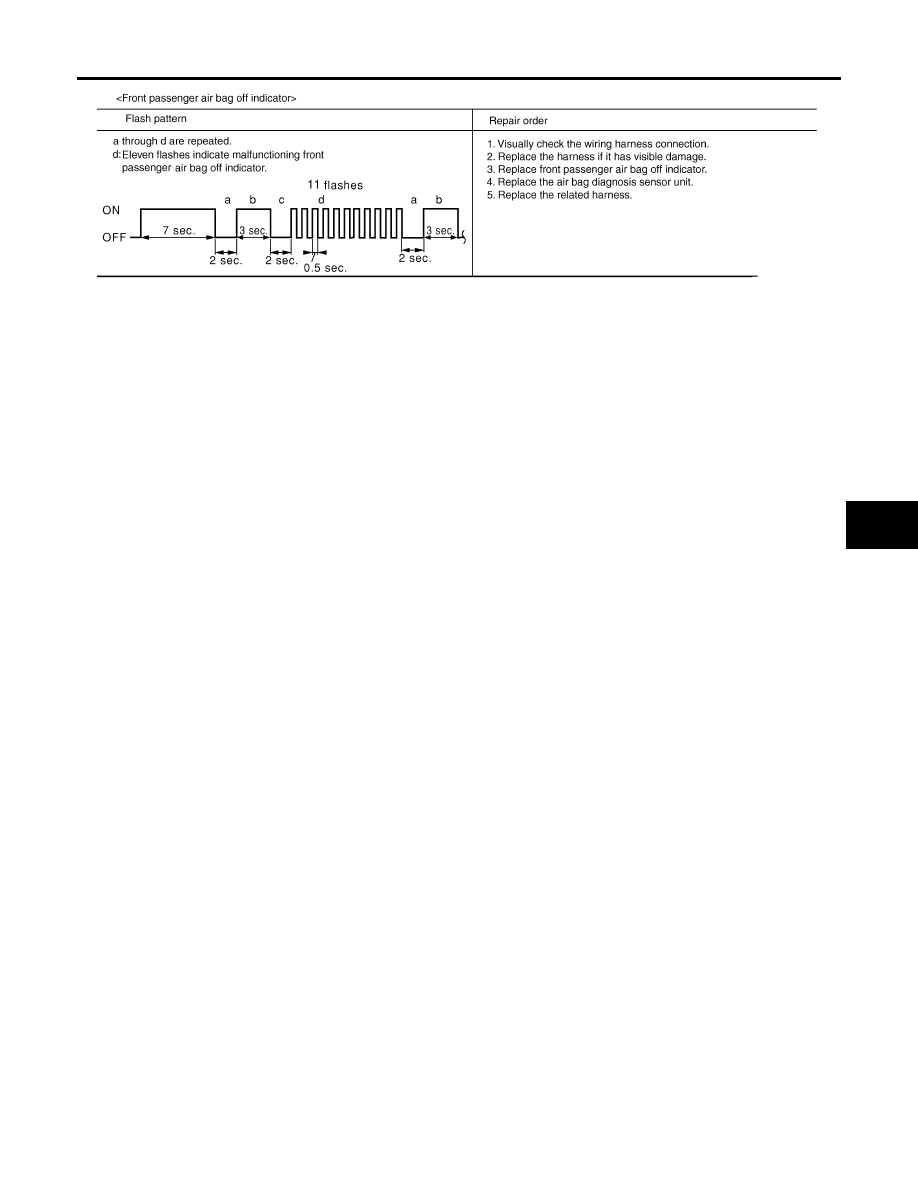

WHIA0212E

SRS-36

TROUBLE DIAGNOSIS

2007 Pathfinder

Trouble Diagnosis: “AIR BAG” Warning Lamp Does Not Turn Off

EHS001M4

DIAGNOSTIC PROCEDURE 7

1.

CHECK CONDITION OF AIR BAG MODULES

Inspect for any deployed air bag modules or seat belt pre-tensioners.

Are any air bag modules or seat belt pre-tensioners deployed?

Yes

>> Refer to

SRS-53, "COLLISION DIAGNOSIS"

 .

No

>> GO TO 2.

2.

CHECK THE AIR BAG FUSE

Check 10A fuse [No. 13, located in the fuse block (J/B)].
Refer to

PG-4, "POWER SUPPLY ROUTING CIRCUIT"

 .

OK or NG

OK

>> GO TO 4.

NG

>> GO TO 3.

3.

CHECK AIR BAG FUSE AGAIN

Replace 10A fuse [No. 13, located in the fuse block (J/B)] and turn ignition switch ON.

Does the fuse blow again?

Yes

>> Repair harness.

No

>> Inspection End.

4.

CHECK AIR BAG DIAGNOSIS SENSOR UNIT

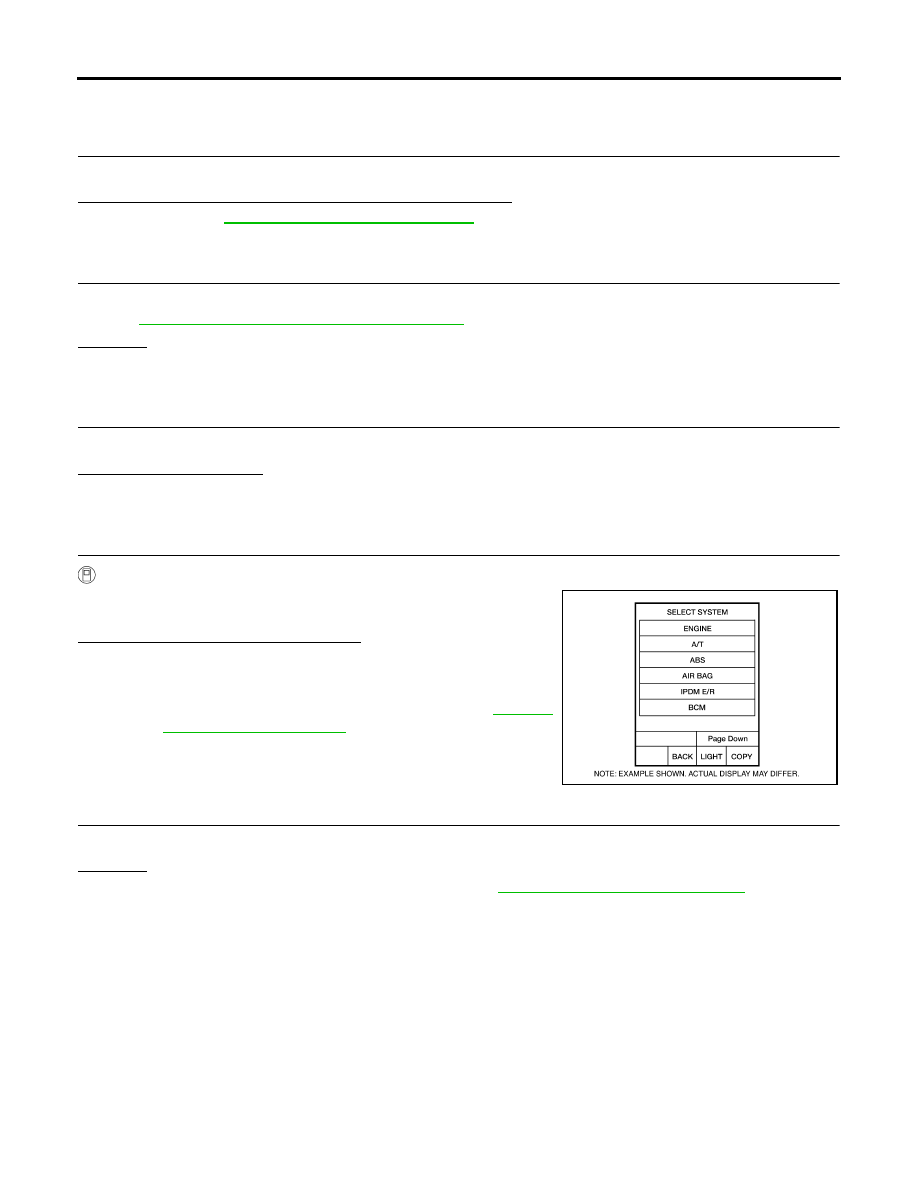

Connect CONSULT-II and CONSULT-II CONVERTER and touch
“START (NISSAN BASED VHCL)”.

Is “AIR BAG” displayed on CONSULT-II?

Yes

>> GO TO 5.

No

>> Visually inspect the air bag diagnosis sensor unit har-

ness connections. If the connections are OK, replace
the air bag diagnosis sensor unit.  Refer to

SRS-51,

"Removal and Installation"

 .

5.

CHECK HARNESS CONNECTION

Check for loose connections between the combination meter and the air bag diagnosis sensor unit.

OK or NG

OK

>> Replace air bag diagnosis sensor unit.  Refer to

SRS-51, "Removal and Installation"

 .

NG

>> Properly connect the combination meter and air bag diagnosis sensor unit harness connectors. If

“AIR BAG” warning lamp still does not turn off, replace the wiring harness.

BCIA0030E

TROUBLE DIAGNOSIS

SRS-37

C

D

E

F

G

I

J

K

L

M

A

B

SRS

2007 Pathfinder

Trouble Diagnosis: “AIR BAG” Warning Lamp Does Not Turn On

EHS0025P

DIAGNOSTIC PROCEDURE 8

1.

CHECK METER FUSE

Check the 10A fuse [No. 14, located in the fuse block (J/B)] .
Refer to

PG-4, "POWER SUPPLY ROUTING CIRCUIT"

   .

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 2.

2.

REPLACE METER FUSE AND CHECK AGAIN

Replace 10A fuse [No. 14, located in the fuse block (J/B)] and turn ignition switch ON.

Does the fuse blow again?

Yes

>> Replace harness.

No

>> Inspection End.

3.

CHECK HARNESS CONNECTIONS BETWEEN AIR BAG DIAGNOSIS SENSOR UNIT AND COMBI-

NATION METER

Inspect the harness and connectors between the air bag diagnosis sensor unit and the combination meter.

Do the harness or connectors have any visible damage?

Yes

>> Replace harness.

No

>> GO TO 4.

4.

CHECK COMBINATION METER

Disconnect the air bag diagnosis sensor unit harness connectors and turn ignition switch ON.

Does “AIR BAG” warning lamp turn on?

Yes

>> Replace the air bag diagnosis sensor unit.  Refer to

SRS-51, "Removal and Installation"

   .

No

>> Replace the combination meter.  Refer to

IP-14, "COMBINATION METER"

   .

SRS-38

DRIVER AIR BAG MODULE

2007 Pathfinder

DRIVER AIR BAG MODULE

PFP:K8510

Removal and Installation

EHS001M6

REMOVAL

CAUTION:

●

Do not attempt to repair or replace damaged direct-connect SRS component connectors. If a
driver air bag direct-connect harness connector is damaged, the spiral cable must be replaced.

●

Before servicing the SRS, turn ignition switch OFF, disconnect both battery cables and wait at
least 3 minutes.

●

When servicing the SRS, do not work from directly in front of air bag module.

1.

Disconnect the negative and positive battery cables, then wait at least 3 minutes.

2.

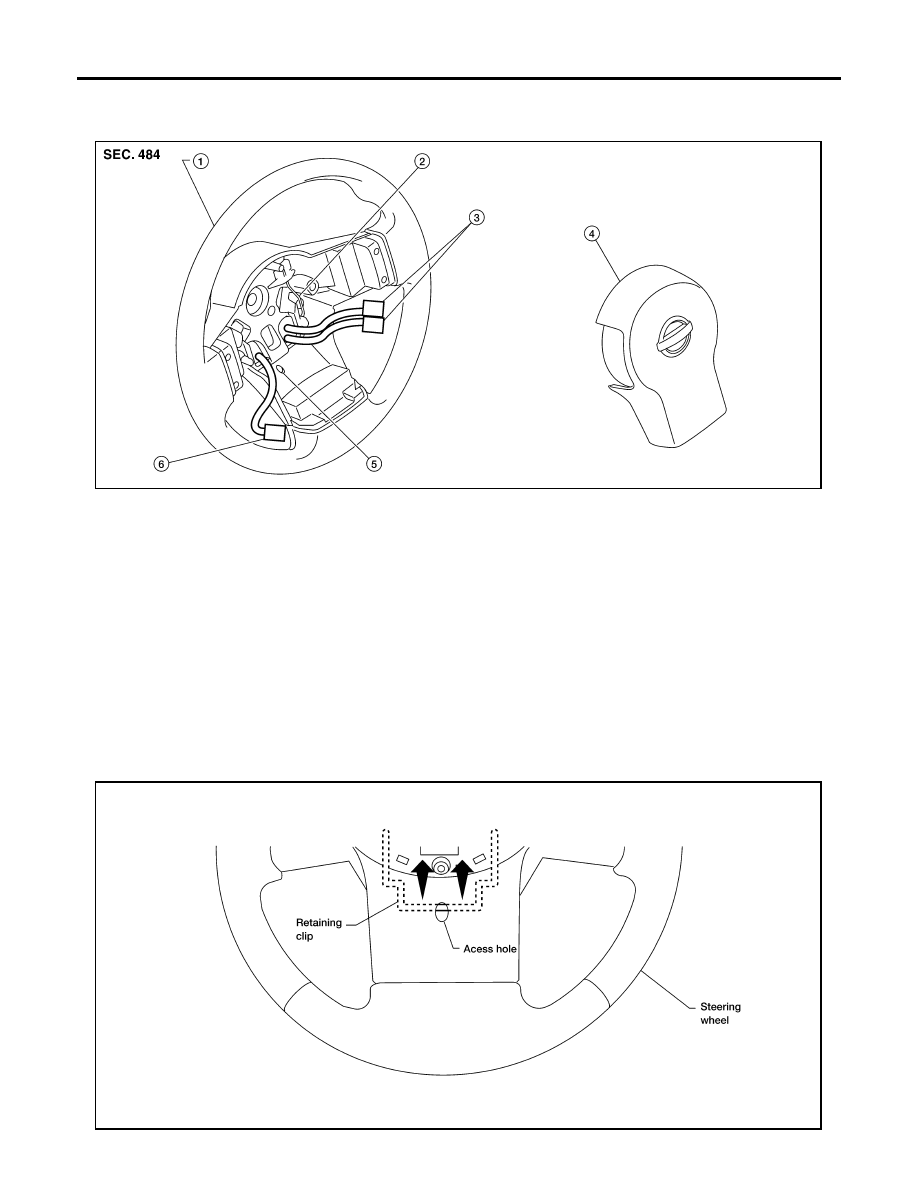

Locate retaining clip access hole and insert suitable 4mm - 6mm blunt tool.

NOTE:
Do not use sharp edged objects such as screwdrivers to release driver air bag module from steering
wheel, SRS components may be unintentionally damaged.

1.

Steering wheel

2.

Retaining clip

3.

Driver air bag module connectors

4.

Driver air bag module

5.

Retaining clip access hole

6.

Horn connector

LHIA0084E

LHIA0085E

DRIVER AIR BAG MODULE

SRS-39

C

D

E

F

G

I

J

K

L

M

A

B

SRS

2007 Pathfinder

3.

Press upward (toward center of steering wheel) on retaining clip until driver air bag module is released
from steering wheel.

4.

Lift the driver air bag module from the steering wheel.

5.

Disconnect the driver air bag module and horn connectors, then remove the driver air bag module.

●

For removal/installation of the direct-connect SRS connectors, refer to

SRS-7, "Direct-connect SRS

Component Connectors"

 .

CAUTION:

●

When servicing the SRS, do not work from directly in front of air bag module.

●

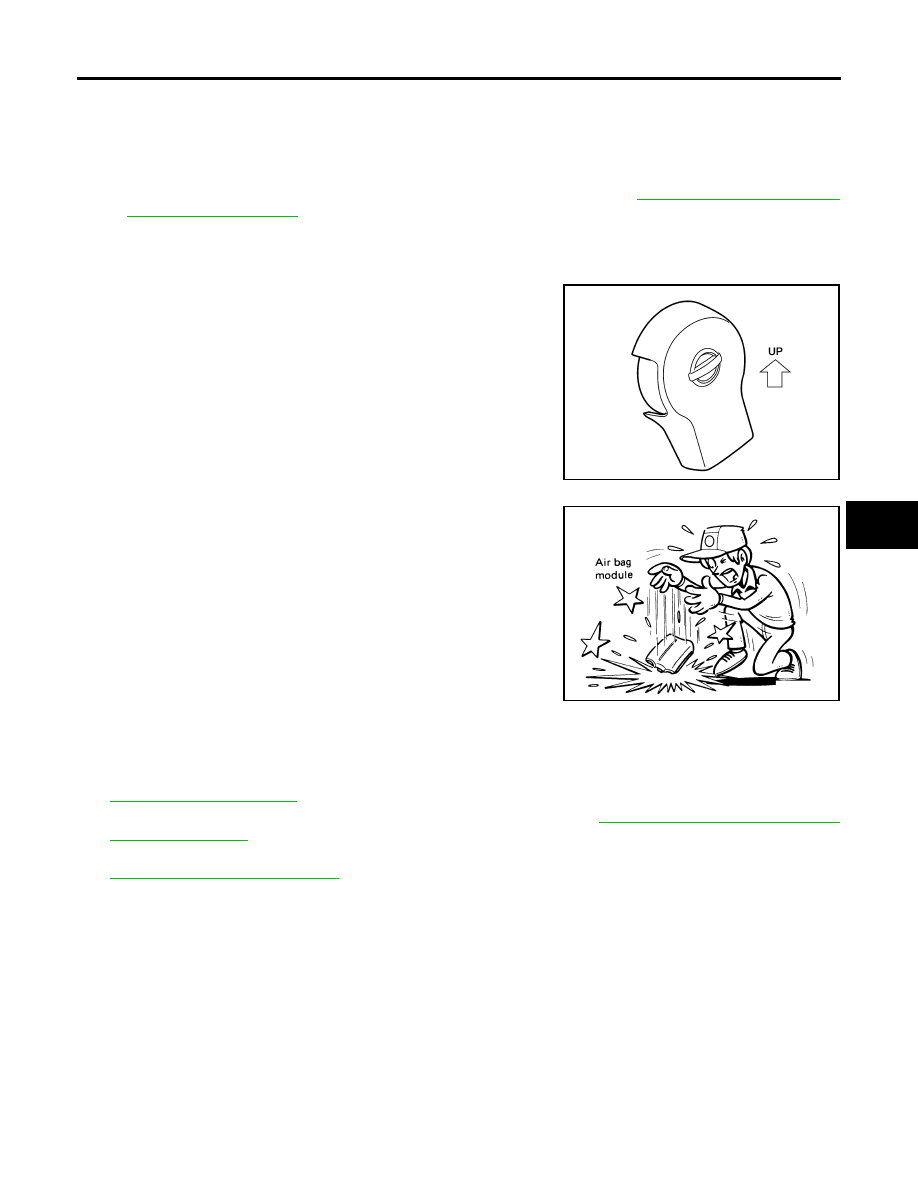

Always place air bag module with pad side facing upward.

●

Do not insert any foreign objects (screwdriver, etc.) into air
bag module or connectors.

●

Do not disassemble air bag module.

●

Do not expose the air bag module to temperatures exceed-
ing 90

°

C (194

°

F).

●

Replace the air bag module if it has been dropped or sus-
tained an impact.

●

Do not allow oil, grease or water to come in contact with the
air bag module.

INSTALLATION

Installation is in the reverse order of installation.

●

If driver air bag module is being replaced due to deployment, spiral cable must also be replaced. Refer to

SRS-40, "SPIRAL CABLE"

 .

●

For removal/installation of the direct-connect SRS connectors, refer to

SRS-7, "Direct-connect SRS Com-

ponent Connectors"

 .

●

After the work is completed, perform self-diagnosis to check that no malfunction is detected. Refer to

SRS-21, "SRS Operation Check"

 .

LHIA0086E

SBF814E

SRS-40

SPIRAL CABLE

2007 Pathfinder

SPIRAL CABLE

PFP:25554

Removal and Installation

EHS001M7

REMOVAL

CAUTION:

●

Before servicing the SRS, turn ignition switch OFF, disconnect both battery cables and wait at
least 3 minutes.

●

When servicing the SRS, do not work from directly in front of air bag module.

1.

Disconnect the negative and positive battery cables, then wait at least 3 minutes.

2.

Set the front wheels in the straight-ahead position.

3.

Remove the steering wheel. Refer to

PS-9, "Removal and Installation"

 .

4.

Remove the column cover upper and lower.

5.

Disconnect wiper and washer switch connector. Then while
pressing tabs, pull wiper and washer switch away from spiral
cable to remove.

LHIA0087E

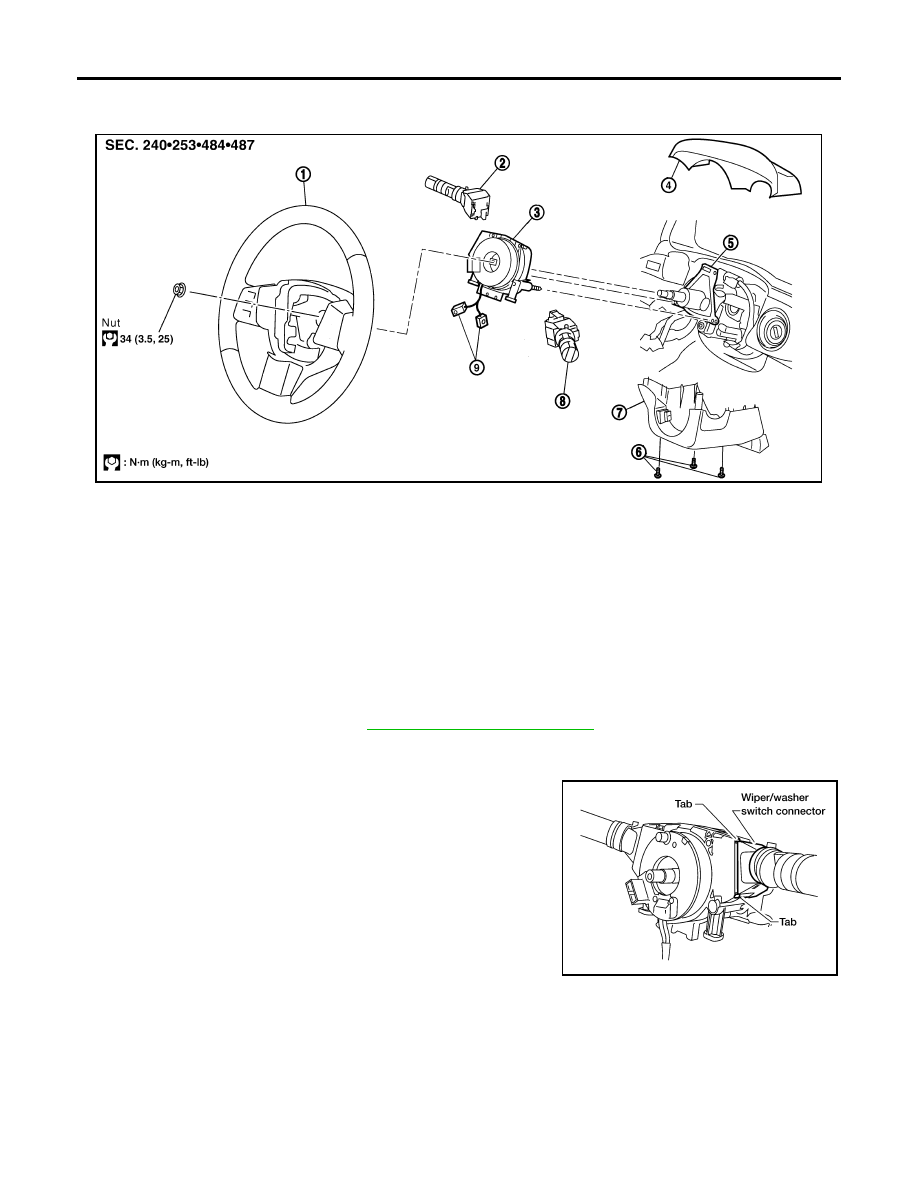

1.

Steering wheel

2.

Lighting and turn signal switch

3.

Spiral cable

4.

Column cover upper

5.

Steering column assembly

6.

Screw

7.

Column cover lower

8.

Wiper and washer switch

9.

Driver air bag module connectors

LHIA0034E
