TROUBLE DIAGNOSIS

ATC-83

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2007 Pathfinder

Rear Blower Motor Circuit

EJS004P9

SYMPTOM:

●

Blower motor operation is malfunctioning.

INSPECTION FLOW

1.

CONFIRM SYMPTOM BY PERFORMING OPERATIONAL CHECK - REAR AIR CONTROL (FRONT)

1.

Press AUTO switch.

2.

Set the rear blower control dial (front) to REAR position.

3.

Turn the rear blower control dial (rear) and check for rear blower operation.

NOTE:
If the engine coolant temperature increases above 111.9

°

C (233.6

°

F) the front air control turns OFF the

rear blower motor. When the engine coolant temperature drops below 110

°

C (230

°

F) the front air control

turns the rear blower motor back ON.

4.

Continue checking that rear blower speed increases as the rear blower control dial is rotated clockwise.

Does the rear blower motor operate correctly?

YES

>> GO TO 3.

NO

>> GO TO 2.

2.

CHECK FOR ANY SYMPTOMS

Perform a complete operational check for any symptoms. Refer to

ATC-52, "Operational Check (Front)"

 .

Does another symptom exist?

YES

>> Refer to

ATC-34, "SYMPTOM TABLE"

 .

NO

>> System OK.

3.

CHECK FOR SERVICE BULLETINS

Check for any service bulletins.

>> GO TO 4.

4.

CHECK REAR BLOWER CONTROL DIAL (FRONT) CIRCUIT

Check and verify rear blower control dial (front) operates the rear blower motor in all speeds.

Does blower motor operate in all speeds?

YES

>> GO TO 5.

NO

>> Refer to

ATC-95, "DIAGNOSTIC PROCEDURE FOR REAR AIR CONTROL"

 .

5.

PERFORM SELF-DIAGNOSIS

Perform self-diagnosis to check for any codes. Refer to

ATC-50, "A/C System Self-diagnosis Function"

 .

Are any self-diagnosis codes present?

YES

>> Refer to

ATC-51, "SELF-DIAGNOSIS CODE CHART"

 .

NO

>> GO TO 6.

6.

RECHECK FOR ANY SYMPTOMS

Perform a complete operational check for any symptoms. Refer to

ATC-52, "Operational Check (Front)"

 .

Does another symptom exist?

YES

>> Refer to

ATC-34, "SYMPTOM TABLE"

 .

NO

>> Replace front air control. Refer to

ATC-131, "FRONT AIR CONTROL"

 .

ATC-84

TROUBLE DIAGNOSIS

2007 Pathfinder

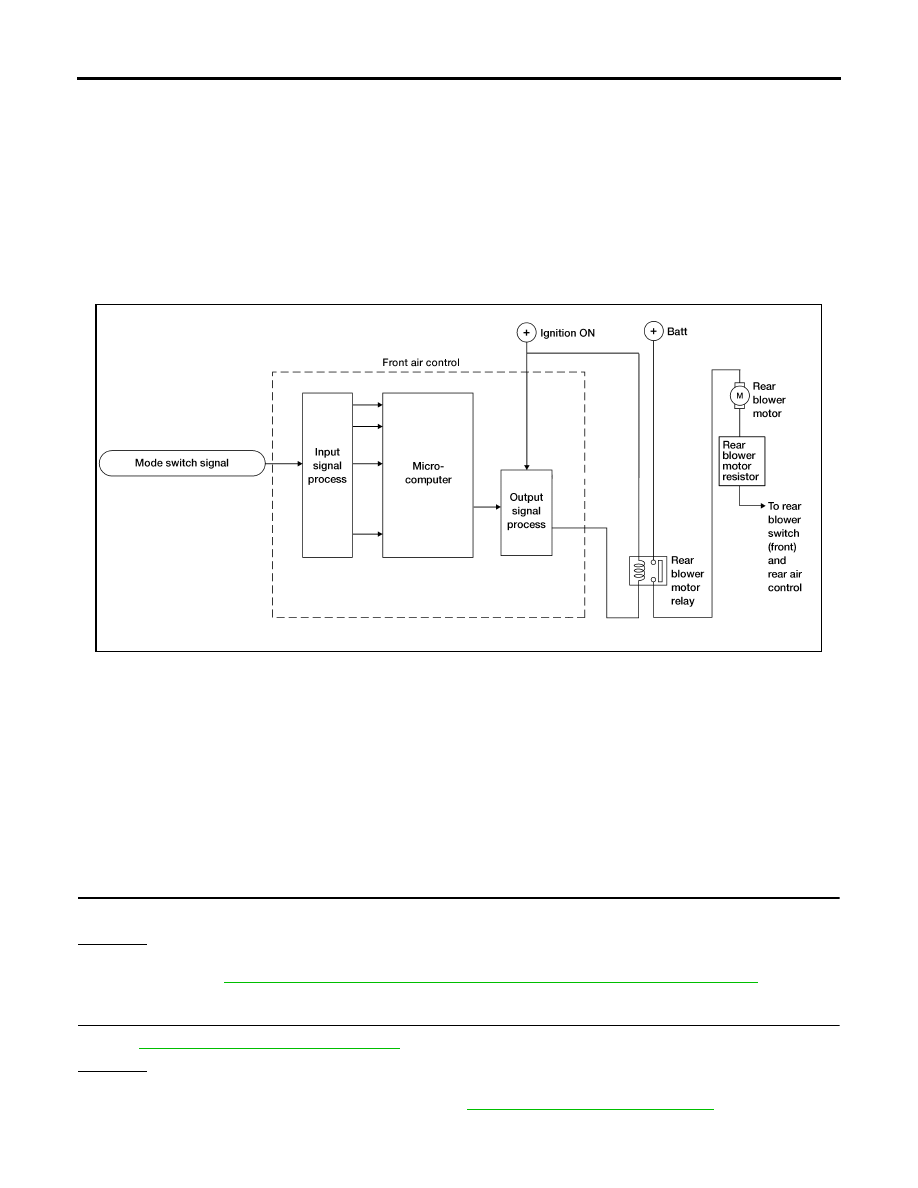

SYSTEM DESCRIPTION
Component Parts

Rear blower speed control system components are:

●

Front air control

●

Rear blower switch (front)

●

Rear blower switch (rear)

●

Rear blower motor resistor

●

Rear blower motor

●

Rear blower motor relay

System Operation

Rear Blower Control

When the rear blower switch (front) is in the OFF position, the rear blower motor cannot operate.
When the rear blower switch (front) is in the REAR position, it allows the rear blower switch (rear) to control
the rear blower motor speed. In any other position (1-4), the rear blower switch (front) controls the rear blower
motor speed regardless of the rear blower switch (rear) position.

DIAGNOSTIC PROCEDURE FOR REAR BLOWER MOTOR
Rear Fan Switch (Rear) Circuit

SYMPTOM:

●

Rear blower motor does not rotate when rear blower switch (front) is set to REAR position and rear blower
switch (rear) is set at 1 - 4 speed.

1.

CHECK REAR BLOWER MOTOR OPERATION

Rear blower motor rotates normally when rear blower switch (front) is set at 1 - 4 speed.

OK or NG

OK

>> GO TO 2.

NG

>> Refer to

ATC-86, "Trouble Diagnosis Procedure For Rear Blower Motor (1 - 4 Speed)"

 .

2.

CHECK REAR BLOWER SWITCH (FRONT)

Refer to

ATC-92, "Rear Blower Switch (Front)"

 .

OK or NG

OK

>> GO TO 3.

NG

>> Replace rear blower switch (front). Refer to

ATC-131, "FRONT AIR CONTROL"

 .

WJIA1280E

TROUBLE DIAGNOSIS

ATC-85

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2007 Pathfinder

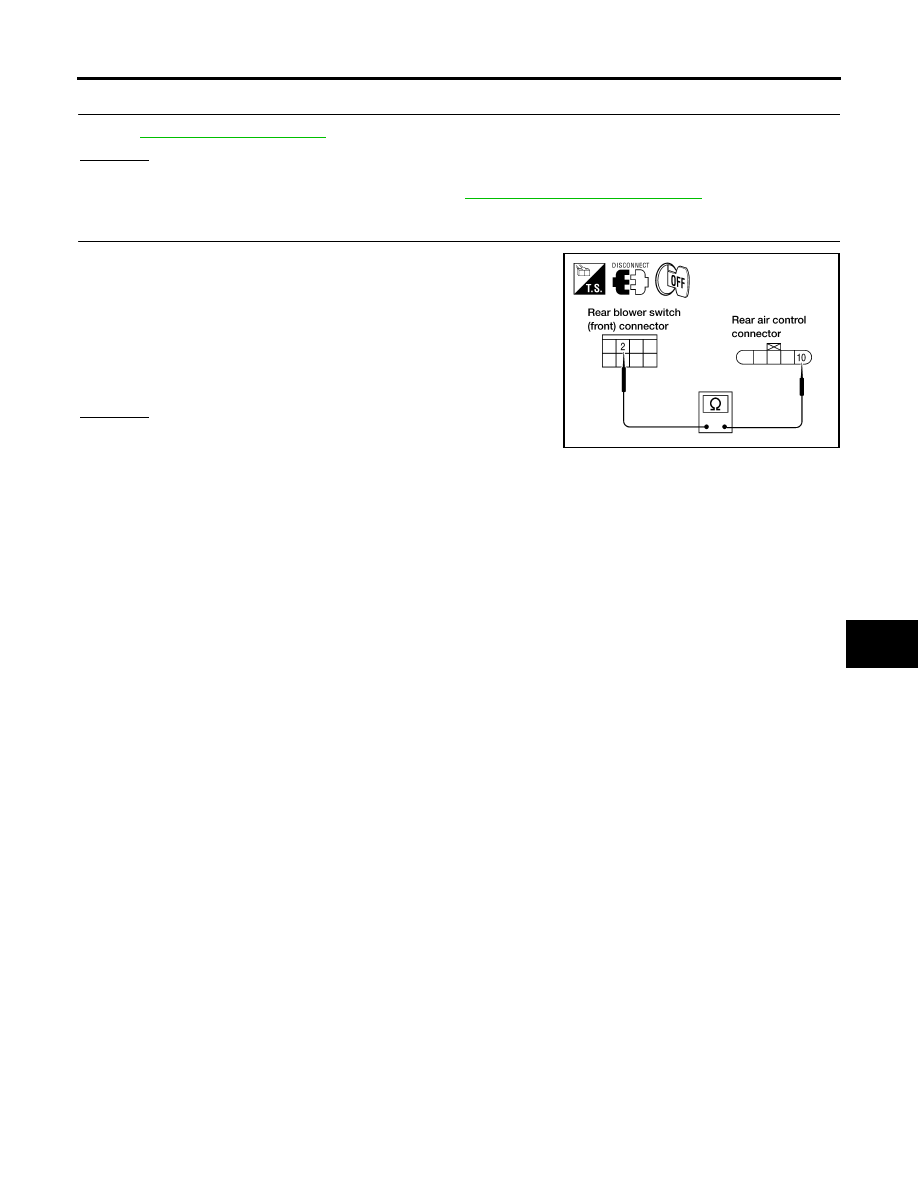

3.

CHECK REAR BLOWER SWITCH (REAR)

Refer to

ATC-92, "Rear Air Control"

 .

OK or NG

OK

>> GO TO 4.

NG

>> Replace rear blower switch (rear). Refer to

ATC-131, "REAR AIR CONTROL"

 .

4.

CHECK CIRCUIT CONTINUITY

1.

Turn ignition switch OFF.

2.

Disconnect rear blower switch (front) connector and rear air con-
trol connector.

3.

Check continuity between rear blower switch (front) harness
connector M52 terminal 2 and rear air control harness connector
M208 terminal 10.

OK or NG

OK

>> Inspection End.

NG

>> Repair harness or connector.

2 - 10

: Continuity should exist.

WJIA1281E

ATC-86

TROUBLE DIAGNOSIS

2007 Pathfinder

Trouble Diagnosis Procedure For Rear Blower Motor (1 - 4 Speed)

SYMPTOM:

●

Rear blower motor does not rotate when rear blower switch (front) is set at 1 - 4 speed.

Inspection Flow

1.

CONFIRM SYMPTOM BY PERFORMING OPERATIONAL CHECK - REAR BLOWER MOTOR

1.

Press AUTO switch.

2.

Set the rear blower control dial (front) to REAR position.

3.

Turn the rear blower control dial (rear) to rear blower speed position 1 and check for rear blower opera-
tion.

4.

Continue checking that rear blower speed increases as the rear blower control dial is rotated clockwise.

Does the rear blower motor operate correctly?

YES

>> GO TO 3.

NO

>> GO TO 2.

2.

CHECK FOR ANY SYMPTOMS

Perform a complete operational check for any symptoms. Refer to

ATC-52, "Operational Check (Front)"

  .

Does another symptom exist?

YES

>> Refer to

ATC-34, "SYMPTOM TABLE"

  .

NO

>> System OK.

3.

CHECK FOR SERVICE BULLETINS

Check for any service bulletins.

>> GO TO 4.

4.

CHECK REAR BLOWER MOTOR CIRCUIT

Check and verify rear blower motor operates in all speeds.

Does blower motor operate in all speeds?

YES

>> GO TO 5.

NO

>> Refer to

ATC-86, "Trouble Diagnosis Procedure For Rear Blower Motor (1 - 4 Speed)"

  .

5.

PERFORM SELF-DIAGNOSIS

Perform self-diagnosis to check for any codes. Refer to

ATC-50, "A/C System Self-diagnosis Function"

  .

Are any self-diagnosis codes present?

YES

>> Refer to

ATC-51, "SELF-DIAGNOSIS CODE CHART"

  .

NO

>> GO TO 6.

6.

RECHECK FOR ANY SYMPTOMS

Perform a complete operational check for any symptoms. Refer to

ATC-52, "Operational Check (Front)"

  .

Does another symptom exist?

YES

>> Refer to

ATC-34, "SYMPTOM TABLE"

  .

NO

>> Replace front air control. Refer to

ATC-131, "FRONT AIR CONTROL"

  .

TROUBLE DIAGNOSIS

ATC-87

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2007 Pathfinder

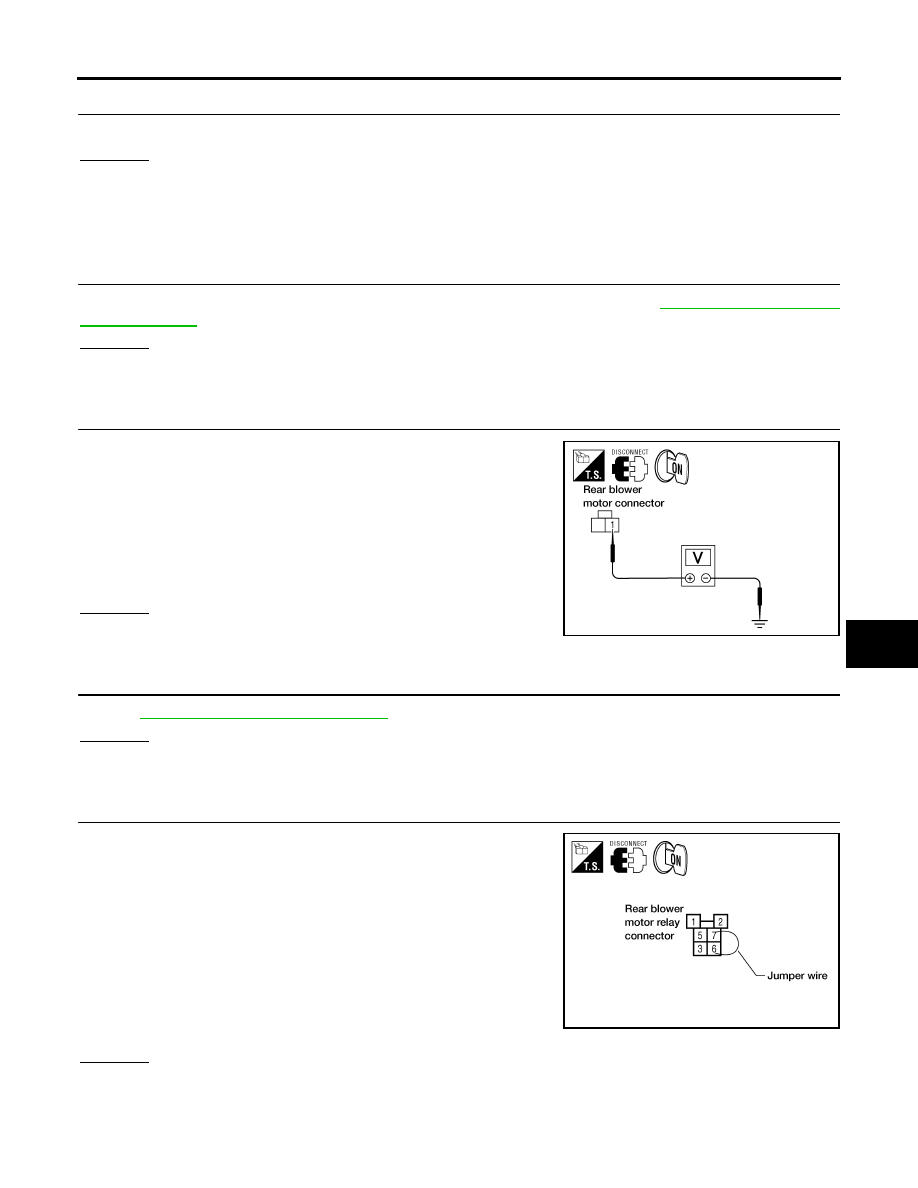

1.

DIAGNOSTIC PROCEDURE FOR REAR BLOWER MOTOR (1 - 4 SPEED)

Blower motor rotates normally at each speed.

OK or NG

OK

>> Inspection End.

NG

>> 1. Does not rotate at any speed, GO TO 2.

2. Does not rotate at 1 - 3 speed, GO TO 13.

3. Does not rotate at 4 speed, GO TO 18.

2.

CHECK FUSES

Check 15A fuses (Nos. 28 and 31, located in the fuse and fusible link box). Refer to

PG-86, "FUSE AND FUS-

IBLE LINK BOX"

 .

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 8.

3.

CHECK REAR BLOWER MOTOR POWER SUPPLY

1.

Turn ignition switch OFF.

2.

Disconnect rear blower motor connector.

3.

Select any rear blower speed except OFF.

4.

Turn ignition switch ON.

5.

Check voltage between rear blower motor harness connector
B201 terminal 1 and ground.

OK or NG

OK

>> GO TO 11.

NG

>> GO TO 4.

4.

CHECK REAR BLOWER MOTOR RELAY

Refer to

ATC-92, "Rear Blower Motor Relay"

 .

OK or NG

OK

>> GO TO 5.

NG

>> Replace rear blower motor relay.

5.

CHECK REAR BLOWER MOTOR POWER FROM RELAY TO REAR BLOWER MOTOR

1.

Turn ignition switch OFF.

2.

Reconnect rear blower motor connector.

3.

Disconnect rear blower motor relay M163.

4.

Turn ignition switch ON.

5.

Set rear blower switch (front) to any position except OFF, REAR,
or 4 - speed.

6.

Momentarily (no more than 4 seconds), connect a jumper wire
between rear blower motor relay connector M163 (harness side)
terminals 6 and 7.

OK or NG

OK

>> GO TO 6.

NG

>> GO TO 10.

1 - Ground

: Battery voltage

WJIA1119E

Rear blower motor should rotate.

WJIA1120E

ATC-88

TROUBLE DIAGNOSIS

2007 Pathfinder

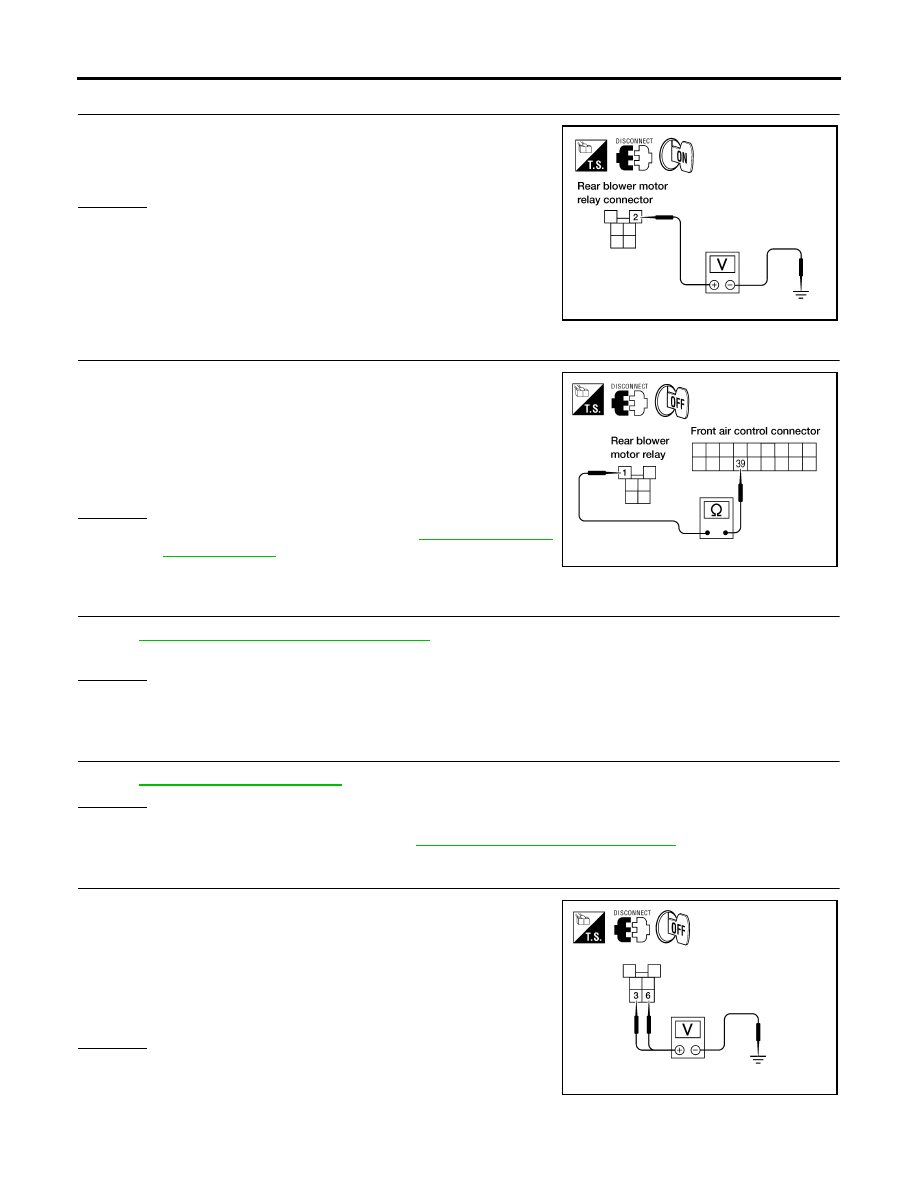

6.

CHECK REAR BLOWER MOTOR RELAY (COIL SIDE) POWER SUPPLY CIRCUIT

Check voltage between rear blower motor relay harness connector
M163 terminal 2 and ground.

OK or NG

OK

>> GO TO 7.

NG

>> Repair harness or connector.

7.

CHECK REAR BLOWER MOTOR RELAY (COIL SIDE) GROUND CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect the front air control M50.

3.

Check continuity between rear blower motor relay harness con-
nector M163 terminal 1 and front air control harness connector
M50 terminal 39.

OK or NG

OK

>> Replace front air control. Refer to

ATC-131, "FRONT

AIR CONTROL"

 .

NG

>> Repair harness or connector.

8.

REPLACE FUSE

Refer to

PG-86, "FUSE AND FUSIBLE LINK BOX"

 .

Fuse should not open when rear blower motor is activated.

OK or NG

OK

>> Inspection End.

NG

>> GO TO 9.

9.

CHECK REAR BLOWER MOTOR

Refer to

ATC-93, "Rear Blower Motor"

 .

OK or NG

OK

>> Repair harness between the rear blower motor and the fuse.

NG

>> Replace rear blower motor. Refer to

ATC-137, "REAR BLOWER MOTOR"

  .

10.

CHECK REAR BLOWER MOTOR RELAY (SWITCH SIDE) POWER SUPPLY CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect rear blower motor relay M163.

3.

Check voltage between rear blower motor relay harness con-
nector E25 terminals 6 and 3, and ground.

OK or NG

OK

>> GO TO 20.

NG

>> Repair harness or connector.

 2 - Ground

: Battery voltage

WJIA1289E

1 - 39

: Continuity should exist.

WJIA1123E

3, 6 - Ground

: Battery voltage should
exist.

WJIA1683E

TROUBLE DIAGNOSIS

ATC-89

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2007 Pathfinder

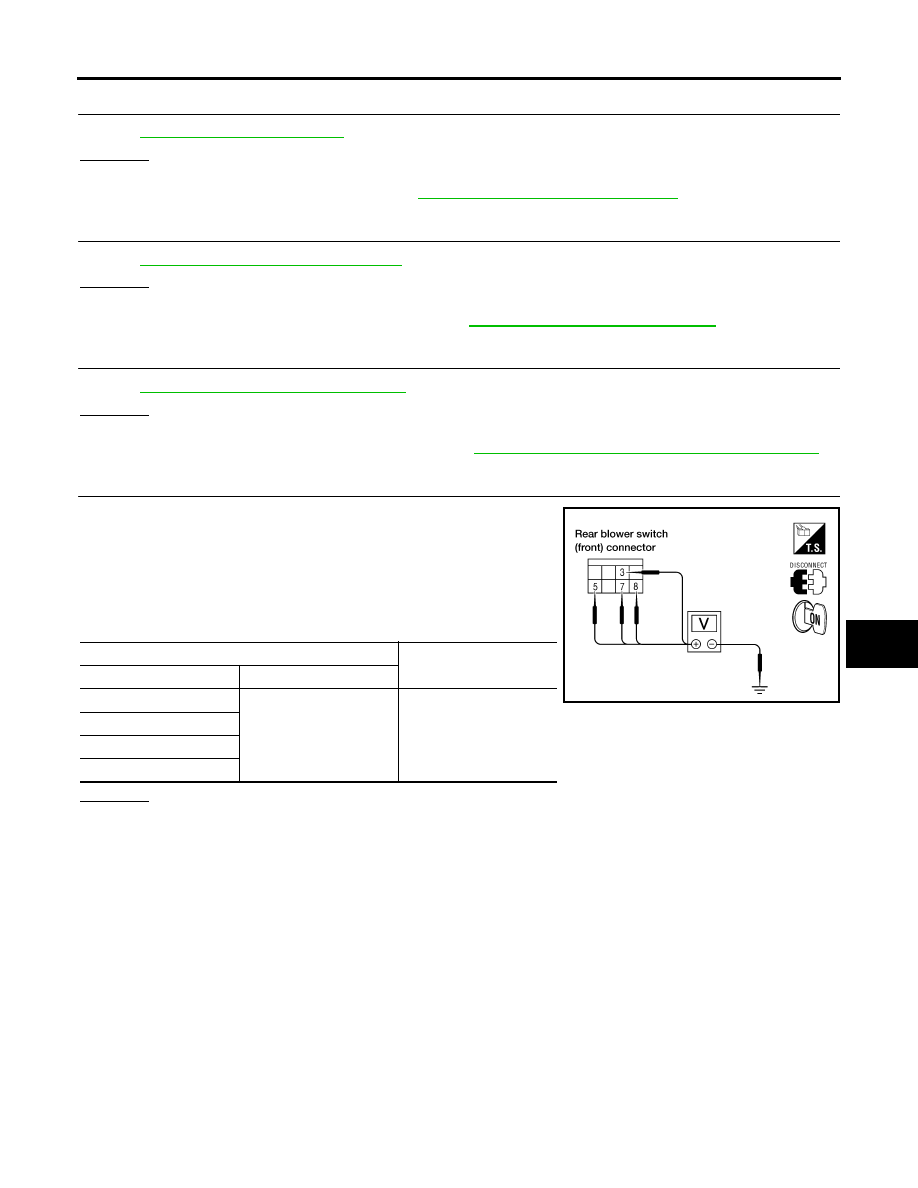

11.

CHECK REAR BLOWER MOTOR

Refer to

ATC-93, "Rear Blower Motor"

 .

OK or NG

OK

>> GO TO 12.

NG

>> Replace rear blower motor. Refer to

ATC-137, "REAR BLOWER MOTOR"

 .

12.

CHECK REAR BLOWER SWITCH (FRONT)

Refer to

ATC-92, "Rear Blower Switch (Front)"

 .

OK or NG

OK

>> GO TO 15.

NG

>> Replace rear blower switch (front). Refer to

ATC-131, "FRONT AIR CONTROL"

 .

13.

CHECK REAR BLOWER MOTOR RESISTOR

Refer to

ATC-93, "Rear Blower Motor Resistor"

 .

OK or NG

OK

>> GO TO 14.

NG

>> Replace rear blower motor resistor. Refer to

ATC-152, "REAR BLOWER MOTOR RESISTOR"

 .

14.

CHECK REAR BLOWER SWITCH (FRONT) CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect rear blower switch (front) M52.

3.

Reconnect rear blower motor resistor harness connector B133.

4.

Turn ignition switch ON.

5.

Check voltage between each rear blower switch (front) connec-
tor M52 terminals 3, 5, 7, and 8, and ground.

OK or NG

OK

>> GO TO 17.

NG

>> GO TO 16.

Terminal No.

Voltage

(Approx.)

(+)

(-)

3

Ground

Battery voltage

5

7

8

WJIA1267E

ATC-90

TROUBLE DIAGNOSIS

2007 Pathfinder

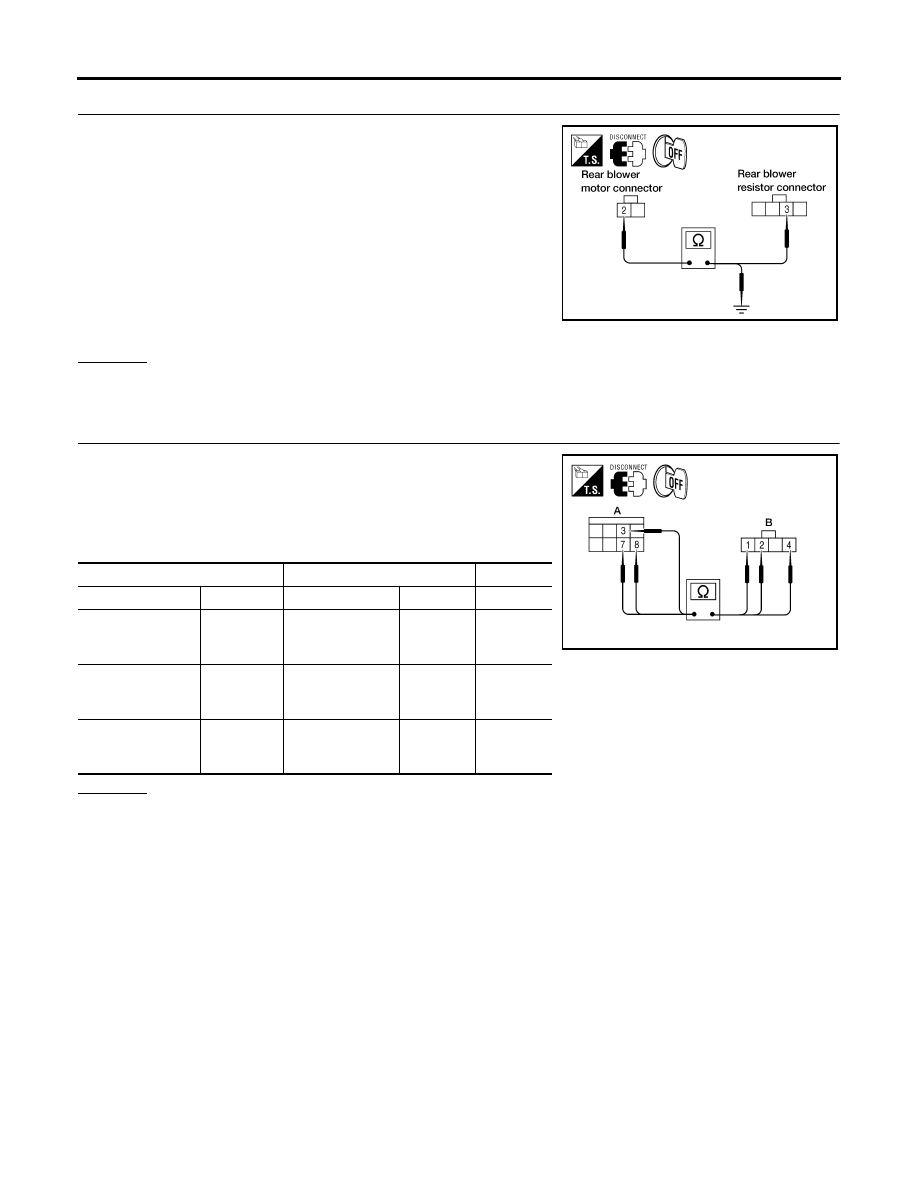

15.

CHECK REAR BLOWER MOTOR GROUND CIRCUIT TO REAR BLOWER MOTOR RESISTOR

1.

Turn ignition switch OFF.

2.

Disconnect rear blower motor and rear blower motor resistor
connectors.

3.

Check continuity between rear blower motor connector B201
terminal 2 and rear blower motor resistor harness connector
B133 terminal 3.

4.

Check continuity between rear blower motor connector B201
terminal 2 and ground.

OK or NG

OK

>> GO TO 16.

NG

>> Repair harness or connector.

16.

CHECK REAR BLOWER SWITCH (FRONT) CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect rear blower switch (front) connector.

3.

Check continuity between rear blower switch (front) connector
M52 (A) terminals 3, 7, and 8, and rear blower motor resistor
connector B133 (B) terminals 1, 4, and 2.

OK or NG

OK

>> Repair harness between rear blower motor resistor and the rear blower motor.

NG

>> Repair harness or connector.

2 - 3

: Continuity should exist.

2 - Ground

: Continuity should not exist.

WJIA1126E

A

B

Connector

Terminal Connector

Terminal

Continuity

Rear blower switch

(front): M52

3

Rear blower

motor resistor:

B133

1

Yes

Rear blower switch

(front): M52

7

Rear blower

motor resistor:

B133

4

Yes

Rear blower switch

(front): M52

8

Rear blower

motor resistor:

B133

2

Yes

WJIA1651E
