Nissan Pathfinder (2006 year). Manual - part 64

AV-3

C

D

E

F

G

H

I

J

L

M

A

B

AV

2006 Pathfinder

Color of RGB Image is Not Proper (All Screens Look
Yellowish) ............................................................. 140
NAVI Screen is Rolling  ......................................... 142
Guide Sound is Not Heard  ................................... 144
Screen is Not Shown ............................................ 144
A/C Screen is Not Shown (NAVI Screen is Shown)

. 145

FUEL ECONOMY Screen is Not Shown .............. 145
Average Fuel Economy Displayed is Not Shown (“
*** ” is Shown)  ...................................................... 145
Distance to Empty Displayed is Not Shown (“ *** ”
is Shown)  ............................................................. 146
Driving Distance or Average Speed Displayed is Not
Shown (“ *** ” is Shown) ....................................... 146
WARNING DOOR OPEN Screen is Not Shown  .. 146
Unable to Operate All of AV Switches (Unable to
Start Self-Diagnosis)  ............................................ 147
Audio Does Not Work ........................................... 147
Navigation System Does Not Activate  ................. 147
Previous NAVI Conditions are Not Stored  ............ 148
Previous Vehicle Conditions are Not Stored  ........ 148
Position of Current Location Mark is Not Correct . 148
Radio Wave From GPS Satellite is Not Received

. 148

Driving Test  .......................................................... 149
Example of Symptoms Judged Not Malfunction  .. 150

BASIC OPERATION  ......................................... 150
VEHICLE MARK  ............................................... 150
DESTINATION, PASSING POINTS, AND MENU
ITEMS CANNOT BE SELECTED/SET  ............. 151

VOICE GUIDE  ................................................... 151
ROUTE SEARCH  .............................................. 152
EXAMPLES OF CURRENT-LOCATION MARK
DISPLACEMENT .............................................. 153
CURRENT-LOCATION MARK SHOWS A POSI-
TION WHICH IS COMPLETELY WRONG  ........ 156
CURRENT-LOCATION MARK JUMPS  ............. 156
CURRENT-LOCATION MARK IS IN A RIVER OR
SEA ................................................................... 157
WHEN DRIVING ON SAME ROAD, SOME-
TIMES CURRENT-LOCATION MARK IS IN
RIGHT PLACE AND SOMETIMES IT IS WRONG
PLACE ............................................................... 157
LOCATION CORRECTION BY MAP-MATCH-
ING IS SLOW  .................................................... 157
ALTHOUGH GPS RECEIVING DISPLAY IS
GREEN, VEHICLE MARK DOES NOT RETURN
TO CORRECT LOCATION ................................ 157
NAME OF CURRENT PLACE IS NOT DIS-
PLAYED ............................................................. 157
CONTENTS OF DISPLAY DIFFER FOR BIRD-
VIEW™ AND THE (FLAT) MAP SCREEN  ........ 157

Program Loading of NAVI Control Unit ................. 158
Removal and Installation  ...................................... 159

NAVI CONTROL UNIT  ...................................... 159
GPS ANTENNA ................................................. 160
DISPLAY UNIT  .................................................. 160
DISPLAY CONTROL UNIT ................................ 161

AV-4

PRECAUTIONS

2006 Pathfinder

PRECAUTIONS

PFP:00001

Precautions for Supplemental Restraint System (SRS) “AIR BAG” and “SEAT
BELT PRE-TENSIONER”

EKS00G58

The Supplemental Restraint System such as “AIR BAG” and “SEAT BELT PRE-TENSIONER”, used along
with a front seat belt, helps to reduce the risk or severity of injury to the driver and front passenger for certain
types of collision. This system includes seat belt switch inputs and dual stage front air bag modules. The SRS
system uses the seat belt switches to determine the front air bag deployment, and may only deploy one front
air bag, depending on the severity of a collision and whether the front occupants are belted or unbelted.
Information necessary to service the system safely is included in the SRS and SB section of this Service Man-
ual.

WARNING:

●

To avoid rendering the SRS inoperative, which could increase the risk of personal injury or death
in the event of a collision which would result in air bag inflation, all maintenance must be per-
formed by an authorized NISSAN/INFINITI dealer.

●

Improper maintenance, including incorrect removal and installation of the SRS, can lead to per-
sonal injury caused by unintentional activation of the system. For removal of Spiral Cable and Air
Bag Module, see the SRS section.

●

Do not use electrical test equipment on any circuit related to the SRS unless instructed to in this
Service Manual. SRS wiring harnesses can be identified by yellow and/or orange harnesses or
harness connectors.

PREPARATION

AV-5

C

D

E

F

G

H

I

J

L

M

A

B

AV

2006 Pathfinder

PREPARATION

PFP:00002

Commercial Service Tool

EKS00G5A

Tool name

Description

Power tool

Loosening bolts and nuts

PBIC0191E

AV-6

AUDIO

2006 Pathfinder

AUDIO

PFP:28111

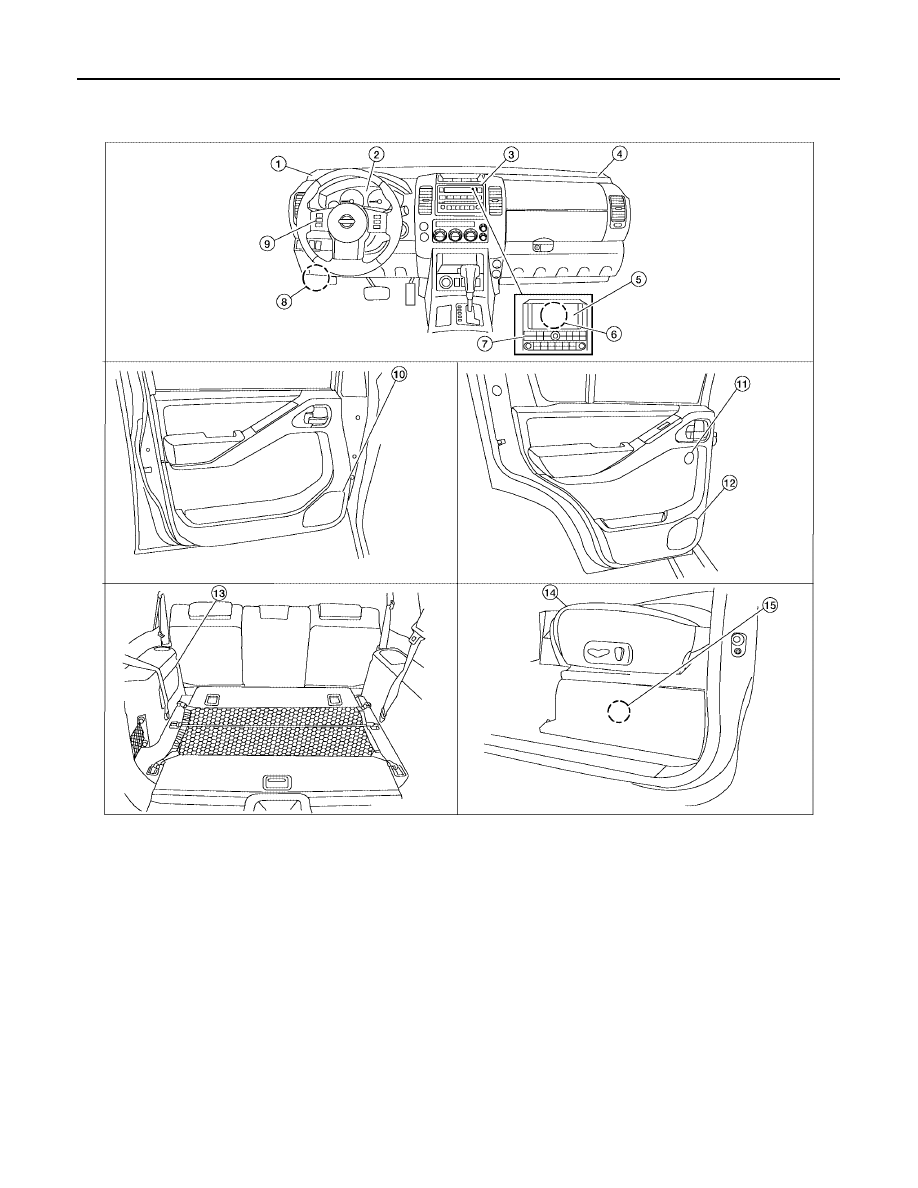

Component Parts and Harness Connector Location

EKS00G5B

WKIA4977E

1.

Front tweeter LH
M109

2.

Combination meter
M24

3.

Audio unit
M43, M44, M45, M46

4.

Front tweeter RH
M111

5.

Display unit (with NAVI)
M93

6.

Display control unit (with NAVI)
M94, M95

7.

AV Switch (with NAVI)
M98

8.

Satellite radio tuner (pre-wiring or
factory installed, if equipped)
M41

9.

Steering wheel audio control switches

10. Front door speaker LH

D12
Front door speaker RH
D112

11.

Rear door tweeter LH
D208
Rear door tweeter RH
D308

12. Rear door speaker LH

D207
Rear door speaker RH
D307

13. Subwoofer (with BOSE)

B72

14. Driver seat

15. BOSE speaker amp.

B74, B75

AUDIO

AV-7

C

D

E

F

G

H

I

J

L

M

A

B

AV

2006 Pathfinder

System Description

EKS00G5C

BASE AND MID LEVEL SYSTEM

Refer to Owner's Manual for audio system operating instructions.
Power is supplied at all times

●

through 20A fuse (No. 29, located in the fuse and fusible link box)

●

to audio unit terminal 6.

With the ignition switch in the ACC or ON position, power is supplied

●

through 10A fuse [No. 4, located in the fuse block (J/B)]

●

to audio unit terminal 10.

Ground is supplied through the case of the audio unit.
Then audio signals are supplied

●

through audio unit terminals 1, 2, 3, 4, 13, 14, 15 and 16

●

to terminals + and - of front door speaker LH and RH

●

to terminals + and - of front tweeter LH and RH

●

to terminals + and - of rear door speaker LH and RH

●

to terminals + and - of rear door tweeter LH and RH (with mid level system).

When one of the steering wheel audio control switches (with mid level system) is pushed, the resistance in
steering switch circuit changes depending on which button is pushed.

BOSE

®

  SYSTEM

Refer to Owner's Manual for audio system operating instructions.
Power is supplied at all times

●

through 15A fuse [No. 17, located in the fuse block (J/B)]

●

to subwoofer terminal 6

●

through 20A fuse (No. 29, located in the fuse and fusible link box)

●

to audio unit terminal 6

●

to BOSE speaker amp. terminal 1

●

to AV switch terminal 1 (with NAVI) and

●

to display control unit terminal 1 (with NAVI).

With the ignition switch in the ACC or ON position, power is supplied

●

through 10A fuse [No. 4, located in the fuse block (J/B)]

●

to audio unit terminal 10

●

to AV switch terminal 2 (with NAVI) and

●

to display control unit terminal 10 (with NAVI).

With the ignition switch in the ON or START position, power is supplied

●

through 10A fuse [No. 12, located in the fuse block (J/B)]

●

to display control unit terminal 12 (with NAVI).

Ground is supplied through the case of the audio unit.
Ground is also supplied

●

to subwoofer terminal 5 and

●

to BOSE speaker amp. terminal 17

●

through body grounds B7 and B19 and

●

to AV switch terminal 5 (with NAVI)

●

to display unit terminal 1 (with NAVI) and

●

to display control unit terminal 3 (with NAVI)

●

through body grounds M57, M61 and M79.

Then audio signals are supplied

●

through audio unit terminals 1, 2, 3, 4, 13, 14, 15 and 16

●

to BOSE speaker amp. terminals 23, 24, 25, 26, 27, 28, 29 and 30.

Audio signals are amplified by the BOSE speaker amp.

AV-8

AUDIO

2006 Pathfinder

The amplified audio signals are supplied

●

through BOSE speaker amp. terminals 3, 9,10,11,12, 13, 14, 15, 16 and 19

●

to terminals + and - of front door speaker LH and RH

●

to terminals + and - of front tweeter LH and RH

●

to terminals + and - of rear door speaker LH and RH

●

to terminals + and - of rear door tweeter LH and RH and

●

to terminals 1 and 2 of subwoofer.

When one of steering wheel audio control switches is pushed, the resistance in steering switch circuit changes
depending on which button is pushed.

Satellite Radio Tuner (Pre-wiring)

The satellite radio tuner pre-wiring allows connection of a satellite radio tuner.
Power is supplied at all times

●

through 15A fuse [No. 17, located in the fuse block (J/B)]

●

to satellite radio tuner pre-wiring terminal 32.

With the ignition switch in the ACC or ON position, power is supplied

●

through 10A fuse [No. 4, located in the fuse block (J/B)]

●

to satellite radio tuner pre-wiring terminal 36.

Ground is supplied through the case of the satellite radio tuner.
Then audio signals are supplied

●

through satellite radio tuner pre-wiring terminals 21, 22, 23 and 24

●

to audio unit terminals 41, 42, 43 and 44.

Satellite Radio Tuner (Factory Installed)

Power is supplied at all times

●

through 15A fuse [No. 17, located in the fuse block (J/B)]

●

to satellite radio tuner terminal 32.

With the ignition switch in the ACC or ON position, power is supplied

●

through 10A fuse [No. 4, located in the fuse block (J/B)]

●

to satellite radio tuner terminal 36.

Radio signals are supplied from the satellite radio antenna to satellite radio tuner terminal 37.
Audio signals are supplied

●

through satellite radio tuner terminals 21, 22, 23 and 24

●

to terminals 41, 42, 43 and 44 of audio unit.

Ground is supplied through the case of the satellite radio tuner.

SPEED SENSITIVE VOLUME SYSTEM

Volume level of this system goes up and down automatically in proportion to the vehicle speed. The control
level can be selected by the customer. Refer to Owner's Manual for operating instructions.

AUDIO

AV-9

C

D

E

F

G

H

I

J

L

M

A

B

AV

2006 Pathfinder

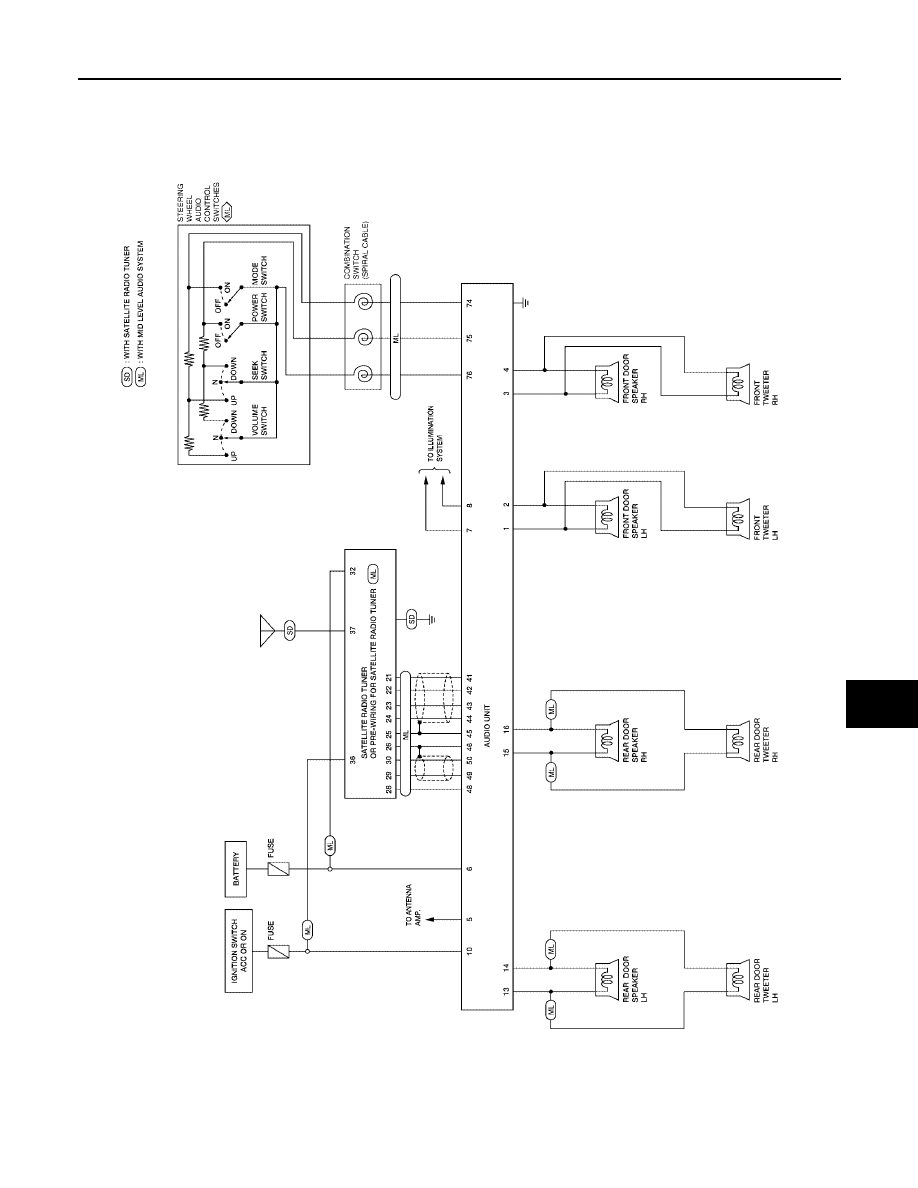

Schematic

EKS00G5D

BASE AND MID LEVEL SYSTEM

WKWA4197E

AV-10

AUDIO

2006 Pathfinder

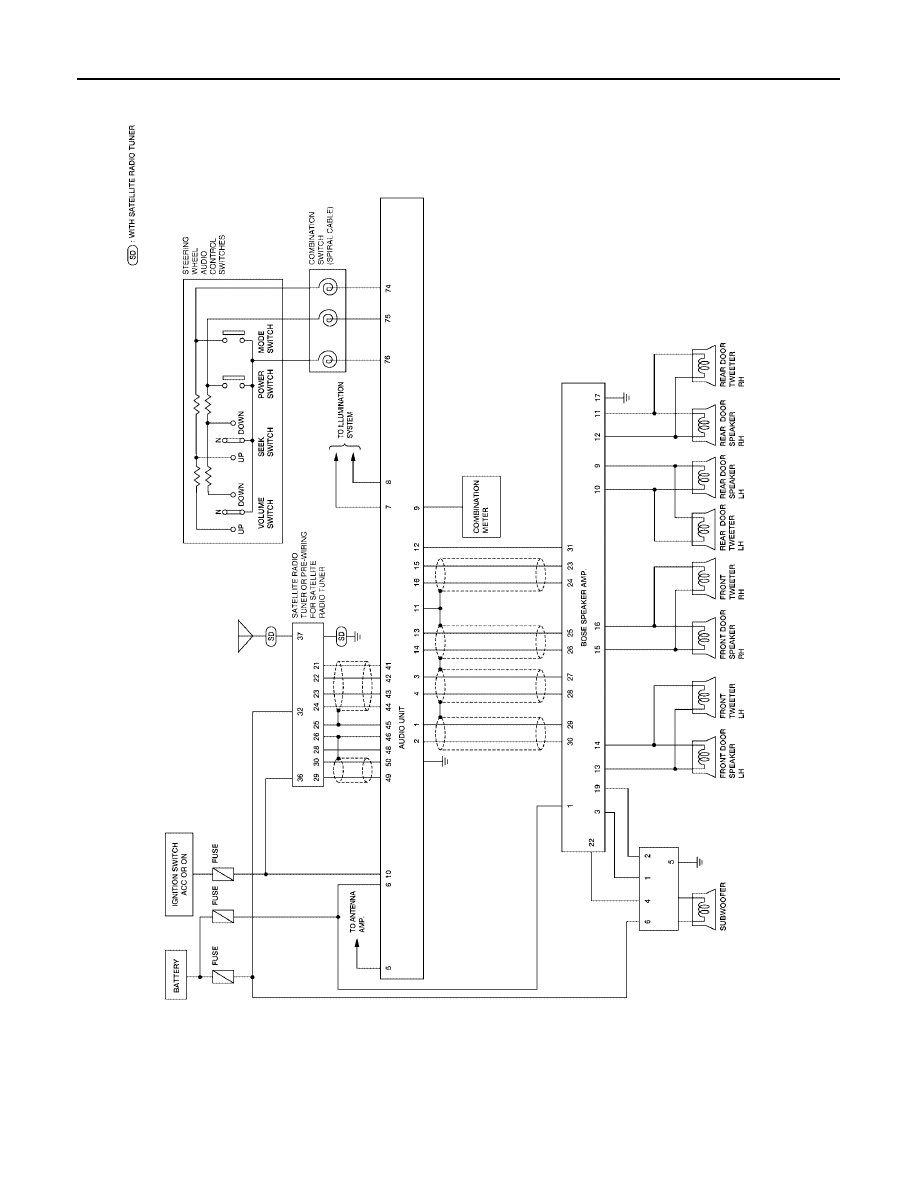

BOSE SYSTEM (WITHOUT NAVI)

WKWA4190E
