Nissan Pathfinder (2005 year). Manual - part 454

TROUBLE DIAGNOSIS FOR SYSTEM

TF-251

[TX15B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

CAN Communication Line

EDS001LI

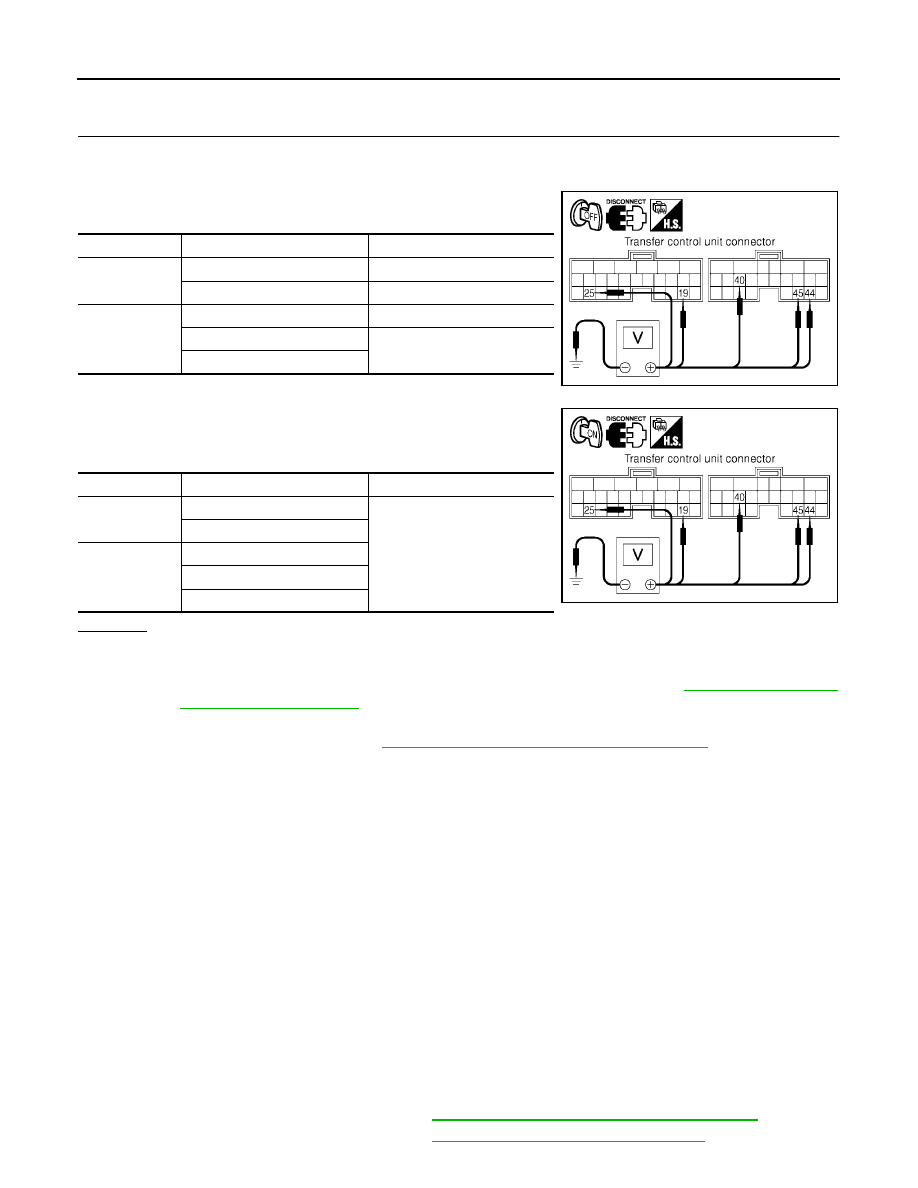

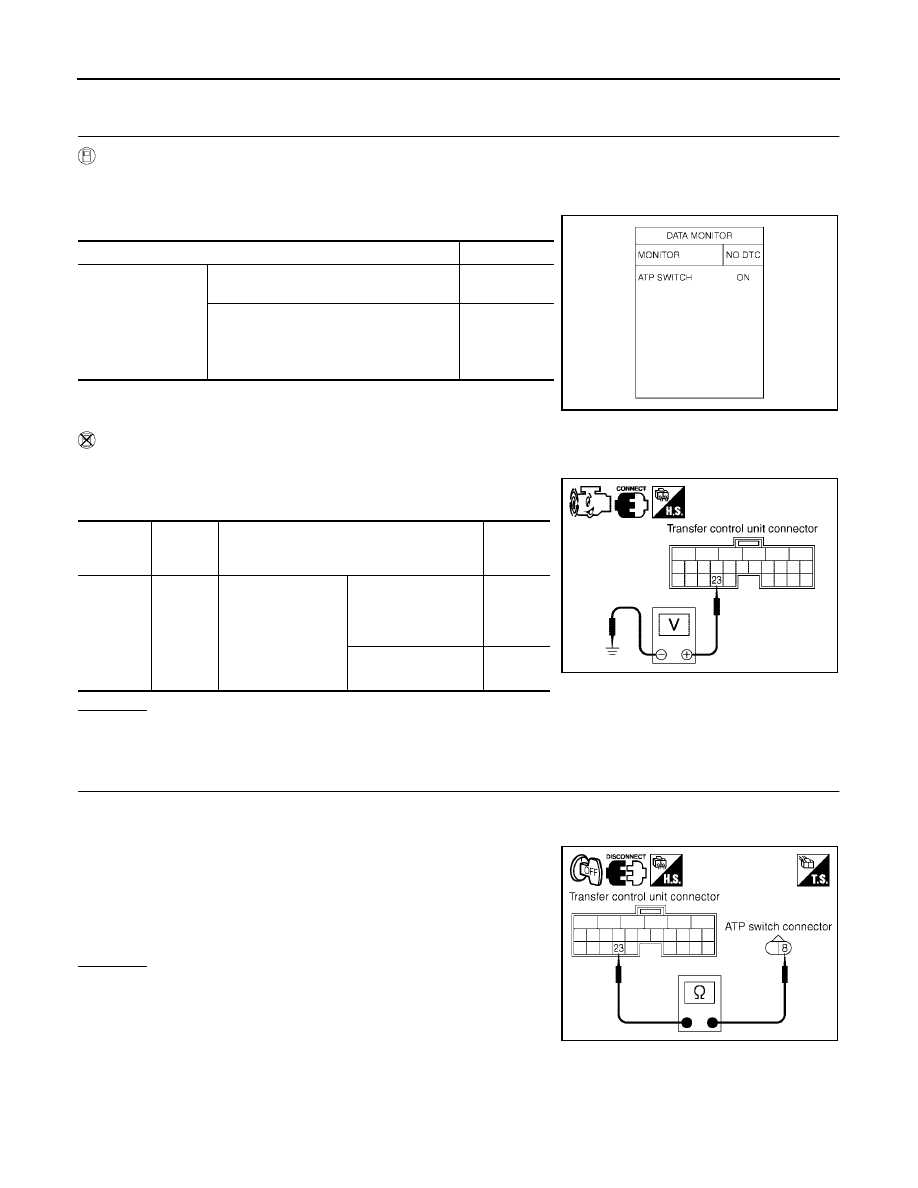

DIAGNOSTIC PROCEDURE

1.

CHECK CAN COMMUNICATION CIRCUIT

With CONSULT-II

1.

Turn ignition switch “ON” and start engine.

2.

Select “SELF-DIAG RESULTS” mode for “ALL MODE AWD/4WD” with in CONSULT-II.

3.

Perform the self-diagnosis.

Is the “CAN COMM CIRCUIT [U1000]” displayed?

YES

>> Print out CONSULT-II screen and go to

LAN-4, "Precau-

tions When Using CONSULT-II"

.

NO

>> Inspection End

ATP Switch

EDS001LJ

CONSULT-II REFERENCE VALUE IN DATA MONITOR MODE

Data are reference value.

TRANSFER CONTROL UNIT TERMINALS AND REFERENCE VALUE

Data are reference value and are measured between each terminal and ground.

CAUTION:

When using a circuit tester to measure voltage for inspection, be sure not to extend forcibly any connector terminals.

SDIA2390E

Monitored item [Unit]

Content

Condition

Display value

ATP SWITCH [ON/OFF]

Condition of ATP switch

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N”
position

●

Brake pedal depressed

4WD shift switch
: 4H to 4LO or 4LO to 4H
(While actuator motor is
operating.)

ON

Except the above

OFF

Terminal

Wire

color

Item

Condition

Data (Approx.)

23

R

ATP switch

●

Vehicle stopped

●

Engine running

●

A/T selector
lever “N” position

●

Brake pedal
depressed

4WD shift switch
: 4H to 4LO or 4LO to 4H
(While actuator motor is operating.)

0V

Except the above

Battery voltage

TF-252

[TX15B]

TROUBLE DIAGNOSIS FOR SYSTEM

2005 Pathfinder

DIAGNOSTIC PROCEDURE

1.

CHECK ATP SWITCH SIGNAL

With CONSULT-II

1.

Start engine.

2.

Select “DATA MONITOR” mode for “ALL MODE AWD/4WD” with CONSULT-II.

3.

Read out the value of “ATP SWITCH”.

Without CONSULT-II

1.

Start engine.

2.

Check voltage between transfer control unit harness connector
terminal and ground.

OK or NG

OK

>> GO TO 5.

NG

>> GO TO 2.

2.

CHECK HARNESS BETWEEN TRANSFER CONTROL UNIT AND ATP SWITCH

1.

Turn ignition switch “OFF”. (Stay for at least 5 seconds.)

2.

Disconnect transfer control unit harness connector and the ATP switch harness connector.

3.

Check continuity between transfer control unit harness connec-
tor M152 terminal 23 and ATP switch harness connector F55
terminal 8.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace damaged parts.

Condition

Display value

●

Vehicle stopped

●

Engine running

●

A/T selector lever
“N” position

●

Brake pedal
depressed

4WD shift switch: 4H to 4LO or 4LO to 4H
(While actuator motor is operating.)

ON

Except the above

OFF

SDIA2391E

Connector

Terminal

(Wire

color)

Condition

Voltage

(Approx.)

M152

23 -

Ground

●

Vehicle stopped

●

Engine running

●

A/T selector lever
“N” position

●

Brake pedal
depressed

4WD shift switch: 4H
to 4LO or 4LO to 4H
(While actuator motor
is operating.)

0V

Except the above

Battery
voltage

SDIA2392E

Continuity should exist.

SDIA2393E

TROUBLE DIAGNOSIS FOR SYSTEM

TF-253

[TX15B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

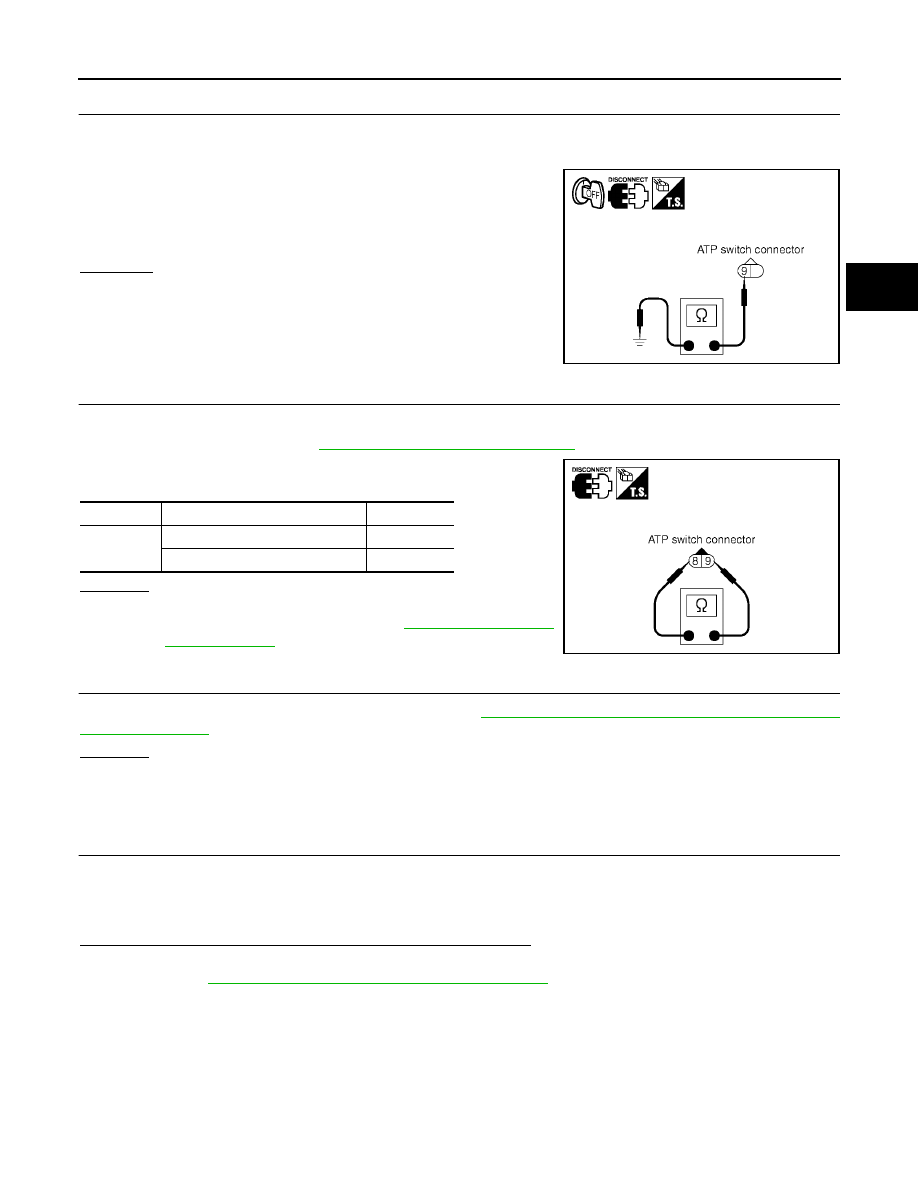

3.

CHECK GROUND CIRCUIT

1.

Turn ignition switch “OFF”. (Stay for at least 5 seconds.)

2.

Disconnect ATP switch harness connector.

3.

Check continuity between ATP switch harness connector F55
terminal 9 and ground.

Also check harness for short to power.

OK or NG

OK

>> GO TO 4.

NG

>> Repair open circuit or short to power in harness or con-

nectors.

4.

CHECK ATP SWITCH

1.

Turn ignition switch “OFF”. (Stay for at least 5 seconds.)

2.

Remove ATP switch. Refer to

TF-202, "Location of Electrical Parts"

.

3.

Push and release ATP switch and check continuity between ATP
switch terminals 8 and 9.

OK or NG

OK

>> GO TO 5.

NG

>> Replace ATP switch.

Refer to

TF-202, "Location of

Electrical Parts"

.

5.

CHECK TRANSFER CONTROL UNIT

Check transfer control unit input/output signal. Refer to

TF-210, "Transfer Control Unit Input/Output Signal

Reference Values"

.

OK or NG

OK

>> GO TO 6.

NG

>> Check transfer control unit pin terminals for damage or loose connection with harness connector.

If any items are damaged, repair or replace damaged parts.

6.

CHECK ATP WARNING LAMP

1.

Turn ignition switch “ON”. (Do not start engine.)

2.

A/T selector lever “N” position and engage the parking brake.

3.

Switch 4WD shift switch from 4H to 4LO or 4LO to 4H.

Does ATP warning lamp “ON”, while actuator motor is operating?

YES

>> Inspection End.

NO

>> Go to

TF-262, "ATP Warning Lamp Does Not Turn ON"

.

Continuity should exist.

SDIA2394E

Terminal

Condition

Continuity

8 - 9

Push ATP switch

Yes

Release ATP switch

No

SDIA2395E

TF-254

[TX15B]

TROUBLE DIAGNOSIS FOR SYSTEM

2005 Pathfinder

COMPONENT INSPECTION

1.

Turn ignition switch “OFF”. (Stay for at least 5 seconds.)

2.

Disconnect ATP switch harness connector.

3.

Remove ATP switch. Refer to

TF-202, "Location of Electrical Parts"

.

4.

Push and release ATP switch and check continuity between ATP
switch terminals 8 and 9.

5.

If NG, replace the ATP switch. Refer to

TF-202, "Location of

Electrical Parts"

.

Terminal

Condition

Continuity

8 - 9

Push ATP switch

Yes

Release ATP switch

No

SDIA2395E

TROUBLE DIAGNOSIS FOR SYMPTOMS

TF-255

[TX15B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

TROUBLE DIAGNOSIS FOR SYMPTOMS

PFP:00007

4WD Shift Indicator Lamp and 4LO Indicator Lamp Do Not Turn ON

EDS001LK

SYMPTOM:

4WD shift indicator lamp and 4LO indicator lamp do not turn ON for approx. 1 second when turning
ignition switch to “ON”.

TF-256

[TX15B]

TROUBLE DIAGNOSIS FOR SYMPTOMS

2005 Pathfinder

DIAGNOSTIC PROCEDURE

1.

CHECK TRANSFER CONTROL UNIT POWER SUPPLY CIRCUIT

1.

Turn ignition switch “OFF”. (Stay for at least 5 seconds.)

2.

Disconnect transfer control unit harness connector.

3.

Check voltage between transfer control unit harness connector
terminals and ground.

4.

Turn ignition switch “ON”. (Do not start engine.)

5.

Check voltage between transfer control unit harness connector
terminals and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Check the following. If any items are damaged, repair or replace damaged parts.

●

40A fusible link (No. j located in the fuse and fusible link box). Refer to

PG-4, "POWER SUP-

PLY ROUTING CIRCUIT"

.

●

10A fuses [No. 21 located in the fuse block-junction block (J/B) and 57 and 58 located in the
fuse and relay box]. Refer to

PG-4, "POWER SUPPLY ROUTING CIRCUIT"

.

●

Harness for short or open between battery and transfer control unit harness connector M152
terminal 19.

●

Harness for short or open between battery and transfer shut off relay 2 harness connector E157
terminal 1 and 3.

●

Harness for short or open between battery and transfer shut off relay 1 harness connector E156
terminal 3.

●

Harness for short or open between ignition switch and transfer control unit harness connector
M152 terminal 25.

●

Harness for short or open between ignition switch and transfer shut off relay 1 harness connec-
tor E156 terminal 1.

●

Harness for short or open transfer shut off relay 2 harness connector E157 terminal 5 and
transfer control unit harness connector M153 terminals 44, 45.

●

Harness for short or open between transfer shut off relay 1 harness connector E156 terminal 5
and transfer control unit harness connector M153 terminals 44, 45.

●

Harness for short or open between transfer shut off relay 2 harness connector E157 terminal 2
and transfer control unit harness connector M153 terminal 40.

●

Harness for open between transfer shut off relay 1 harness connector E156 terminal 2 and
ground.

●

Battery and ignition switch. Refer to

PG-4, "POWER SUPPLY ROUTING CIRCUIT"

.

●

Transfer shut off relay 1, 2. Refer to

TF-224, "COMPONENT INSPECTION"

.

Connector

Terminal (Wire color)

Voltage (Approx.)

M152

19 - Ground

Battery voltage

25 - Ground

0V

M153

40 - Ground

Battery voltage

44 - Ground

0V

45 - Ground

SDIA2799E

Connector

Terminal (Wire color)

Voltage (Approx.)

M152

19 - Ground

Battery voltage

25 - Ground

M153

40 - Ground

44 - Ground

45 - Ground

SDIA2800E

TROUBLE DIAGNOSIS FOR SYMPTOMS

TF-257

[TX15B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

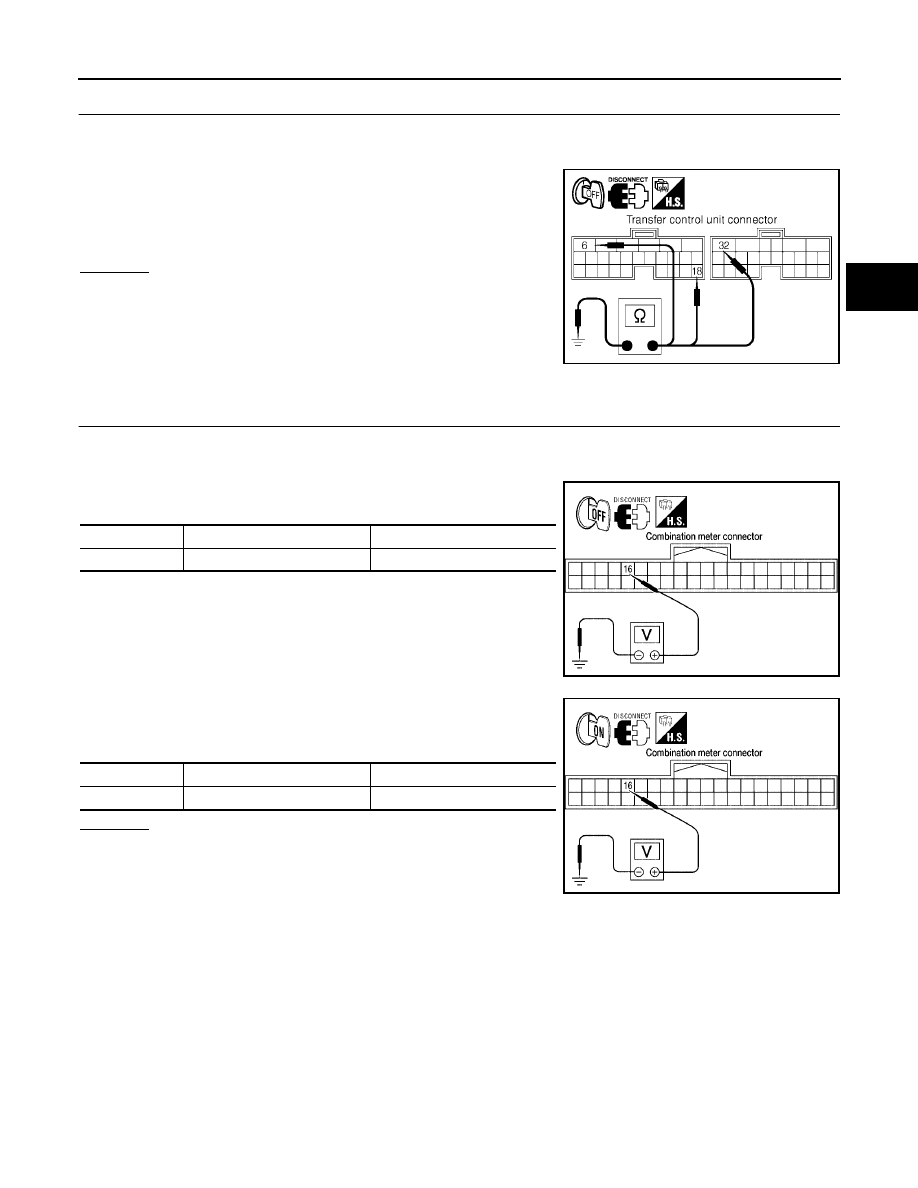

2.

CHECK TRANSFER CONTROL UNIT GROUND CIRCUIT

1.

Turn ignition switch “OFF”. (Stay for at least 5 seconds.)

2.

Disconnect transfer control unit harness connectors.

3.

Check continuity between transfer control unit harness connec-
tor M152 terminals 6, 18, M153 terminal 32 and ground.

Also check harness for short to power.

OK or NG

OK

>> GO TO 3.

NG

>>

●

Repair open circuit or short to power in harness or
connectors.

●

Harness for short or open between transfer shut off
relay harness connector E157 terminal 2 and transfer
control unit harness connector terminal 40.

3.

CHECK COMBINATION METER POWER SUPPLY CIRCUIT

1.

Turn ignition switch “OFF”. (Stay for at least 5 seconds.)

2.

Disconnect combination meter harness connector.

3.

Check voltage between combination meter harness connector
terminals and ground.

4.

Turn ignition switch “ON”. (Do not start engine.)

5.

Check voltage between combination meter harness connector
terminals and ground.

OK or NG

OK

>> GO TO 4.

NG

>> Check the following. If any items are damaged, repair or

replace damaged parts.

●

10A fuse [No. 14, located in the fuse block (J/B) or]
ignition switch.

●

Harness for short or open between ignition switch and combination meter harness connector
terminal 16

Continuity should exist.

SDIA2801E

Connector

Terminal (Wire color)

Voltage (Approx.)

M24

16 - Ground

0V

WDIA0178E

Connector

Terminal (Wire color)

Voltage (Approx.)

M24

16 - Ground

Battery voltage

WDIA0179E

TF-258

[TX15B]

TROUBLE DIAGNOSIS FOR SYMPTOMS

2005 Pathfinder

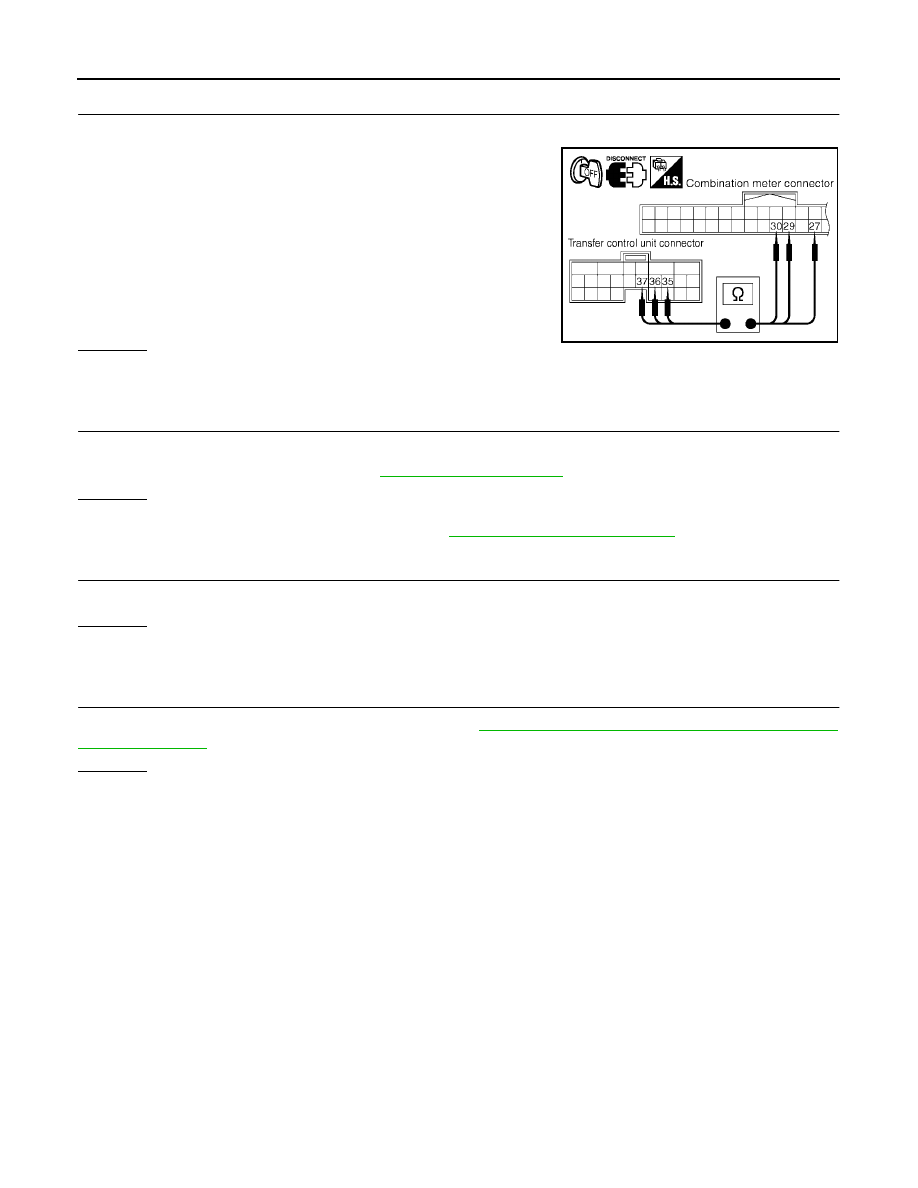

4.

CHECK HARNESS BETWEEN TRANSFER CONTROL UNIT AND COMBINATION METER

1.

Turn ignition switch “OFF”. (Stay for at least 5 seconds.)

2.

Check continuity between the following terminals.

–

Transfer control unit harness connector M153 terminal 35 and
combination meter harness connector M24 terminal 30.

–

Transfer control unit harness connector M153 terminal 36 and
combination meter harness connector M24 terminal 27.

–

Transfer control unit harness connector M153 terminal 37 and
combination meter harness connector M24 terminal 29.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 5.

NG

>> Repair or replace damaged parts.

5.

CHECK 4WD SHIFT INDICATOR LAMP AND 4LO INDICATOR LAMP CIRCUIT

1.

Turn ignition switch “OFF”. (Stay for at least 5 seconds.)

2.

Check the combination meter. Refer to

DI-6, "Combination Meter"

.

OK or NG

OK

>> GO TO 6.

NG

>> Replace the combination meter. Refer to

IP-13, "COMBINATION METER"

.

6.

SYMPTOM CHECK

Check again.
OK or NG

OK

>> Inspection End.

NG

>> GO TO 7.

7.

CHECK TRANSFER CONTROL UNIT

Check transfer control unit input/output signal. Refer to

TF-210, "Transfer Control Unit Input/Output Signal

Reference Values"

.

OK or NG

OK

>> Inspection End.

NG

>> Check transfer control unit pin terminals for damage or loose connection with harness connector.

If any items are damaged, repair or replace damaged parts.

4WD Warning Lamp Does Not Turn ON

EDS001LL

SYMPTOM:

4WD warning lamp does not turn ON when turning ignition switch to “ON”.

Continuity should exist.

SDIA2823E
