HARNESS

PG-53

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

*: Be sure to connect and lock the connectors securely after repair work. Failure to do so may cause the ECM
to have diagnostic trouble codes. Do not disconnect these connectors except in the case of working according
to WORK FLOW of TROUBLE DIAGNOSIS in EC and AT sections.

F3

*C1

SMJ

: To E41

C4

*C5

GR/5

: Fuel level sensor unit and fuel pump

A4

*C6

B/2

: EVAP canister vent control valve

B4

C13

GR/4

: Rear wheel sensor assembly

A4

C51

GR/6

: To C125

B4

C52

B/2

: To C150

Trailer sub-harness

A4

C125

GR/6

: To C51

A5

†C126

B/7

: Trailer (7-pin)

A5

††C126

B/4

: Trailer (4-pin)

B5

C150

B/2

: To C52

PG-54

HARNESS

2005 Pathfinder

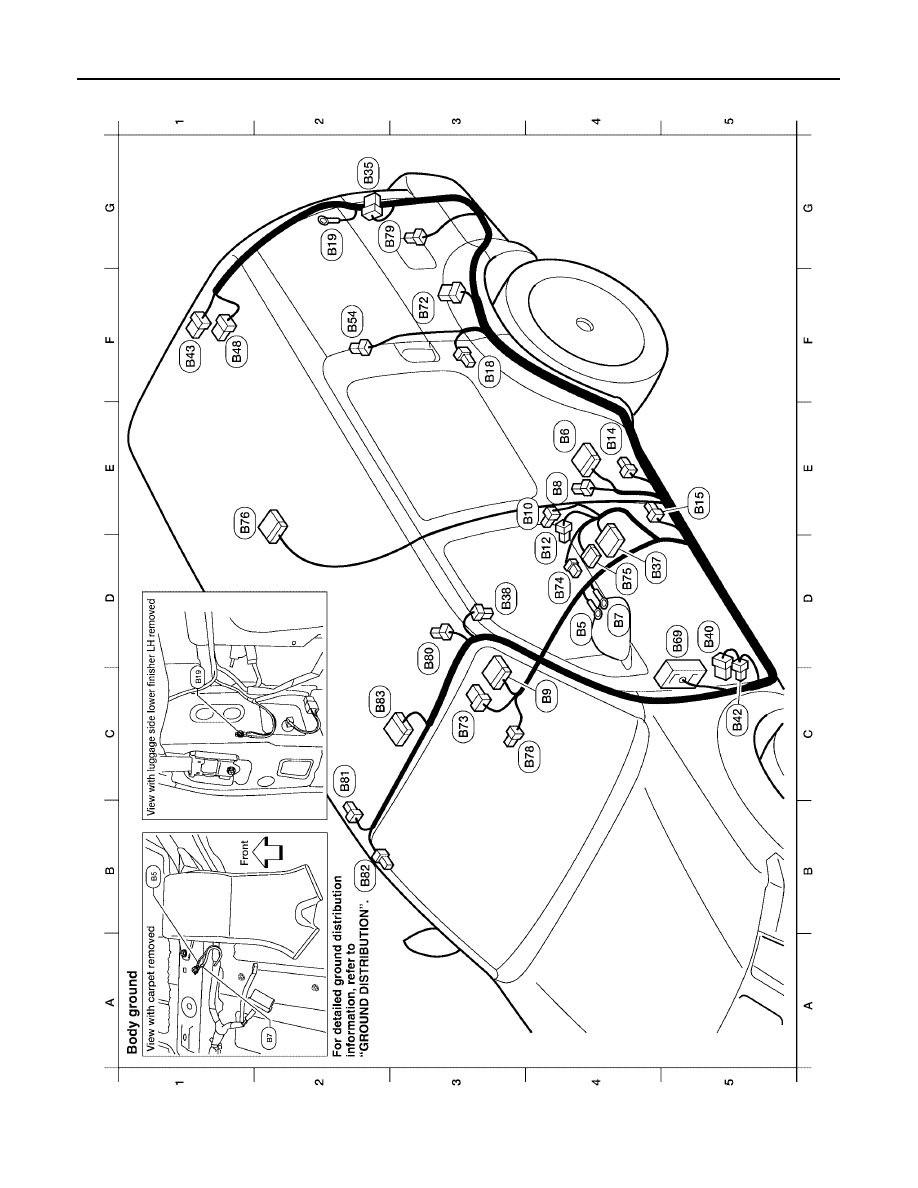

BODY HARNESS

LKIA0621E

HARNESS

PG-55

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

D4

B5

—

: Body ground (LH satellite sensor)

E4

B6

W/12

: To D201

D4

B7

—

: Body ground

E4

B8

W/3

: Front door switch LH

C4

B9

Y/12

: Air bag diagnosis sensor unit

E3

B10

Y/2

: Front LH side air bag module

E4

B12

W/3

: Seat belt buckle switch LH

E4

B14

Y/2

: Front LH seat belt pre-tensioner

E5

B15

Y/2

: LH side air bag (satellite) sensor

F3

B18

W/3

: Rear door switch LH

G2

B19

—

: Body ground

G2

B35

W/6

: Rear combination lamp LH

D5

B37

W/16

: To P1

D3

B38

Y/2

: LH side front curtain air bag module

D5

B40

W/8

: To E34

C5

B42

W/2

: To E36

F1

B43

W/8

: To D401

F1

B48

W/6

: To D402

F2

B54

Y/2

: LH side rear curtain air bag module

D5

B69

SMJ

: To M40

F3

B72

W/8

: Subwoofer (with BOSE audio system)

C3

B73

B/6

: Yaw rate/side/decel G sensor

D4

B74

GR/8

: BOSE speaker amp.

D4

B75

B/24

: BOSE speaker amp.

E1

B76

W/16

: Video monitor

C4

B78

Y/2

: To B157

G3

B79

W/4

: Fuel lid lock actuator

D3

B80

W/2

: Vanity lamp LH

C2

B81

W/2

: Vanity lamp RH

B2

B82

Y/2

: RH side front curtain air bag module

C3

B83

B/10

: Sunroof motor assembly

PG-56

HARNESS

2005 Pathfinder

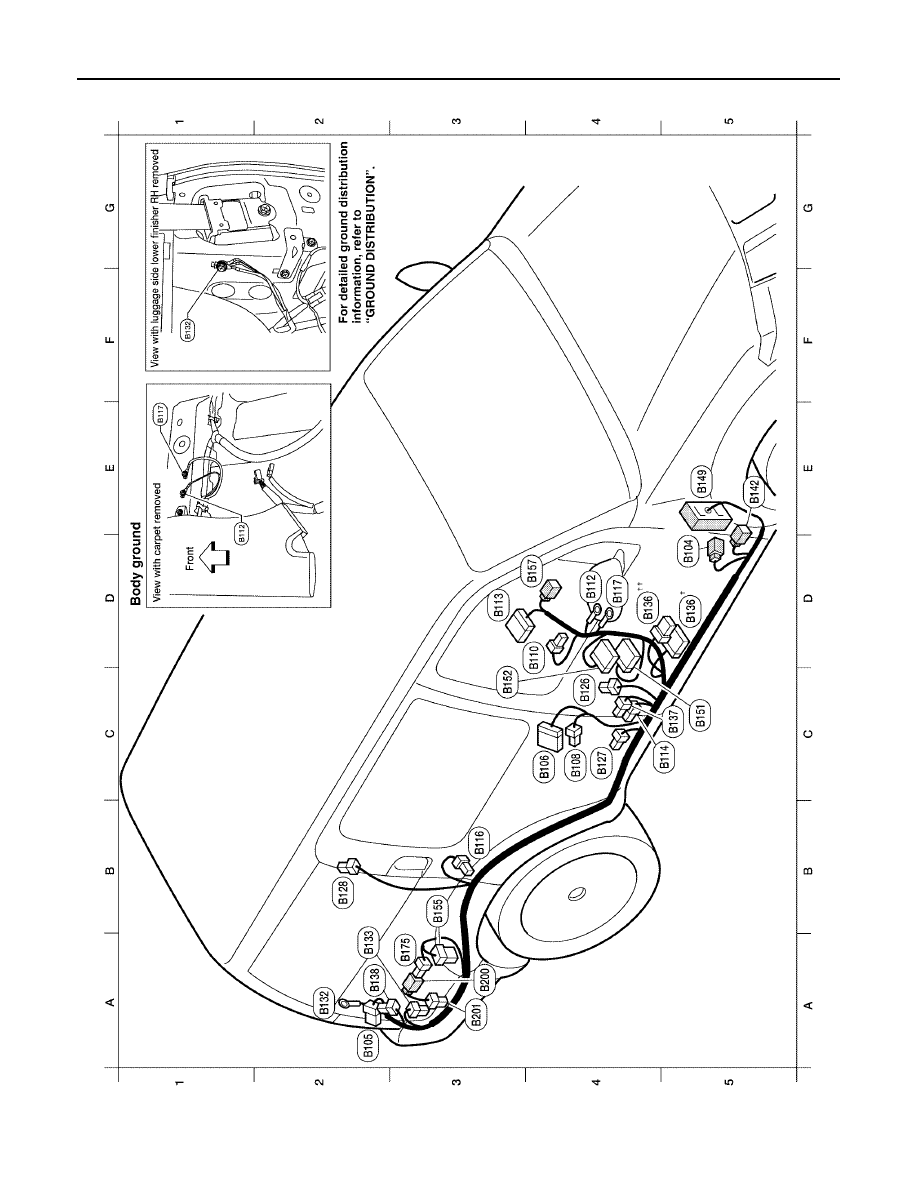

BODY NO. 2 HARNESS

LKIA0622E

HARNESS

PG-57

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

D5

B104

W/2

: To E51

A2

B105

W/6

: Rear combination lamp RH

C4

B106

W/12

: To D301

C4

B108

W/3

: Front door switch RH

D4

B110

W/3

: Seat belt buckle switch RH

D4

B112

—

: Body ground (RH satellite sensor)

D3

B113

Y/12

: Air bag diagnosis sensor unit

C5

B114

Y/2

: RH side air bag (satellite) sensor

B3

B116

W/3

: Rear door switch RH

D4

B117

—

: Body ground

C4

B126

Y/2

: Front RH side air bag module

C4

B127

Y/2

: Front RH seat belt pre-tensioner

B2

B128

Y/2

: RH side rear curtain air bag module

A2

B132

—

: Body ground

A3

B133

W/4

: Rear blower motor resistor

D5

†B136

W/16

: To P151 (with power seat)

D4

††B136

W/8

: To P151 (without power seat)

C5

B137

B/3

: Belt tension sensor

A2

B138

B/2

: Rear cargo power socket

E5

B142

W/4

: To M83

E5

B149

SMJ

: To M36

C5

B151

W/24

: NAVI control unit (with NAVI)

C3

B152

GR/24

: NAVI control unit (with NAVI)

B3

B155

B/6

: Air mix door motor (rear)

D4

B157

Y/2

: To B78

A3

B175

W/2

: To B200

Rear blower motor sub-harness

A3

B200

W/2

: To B175

A3

B201

B/2

: Rear blower motor

PG-58

HARNESS

2005 Pathfinder

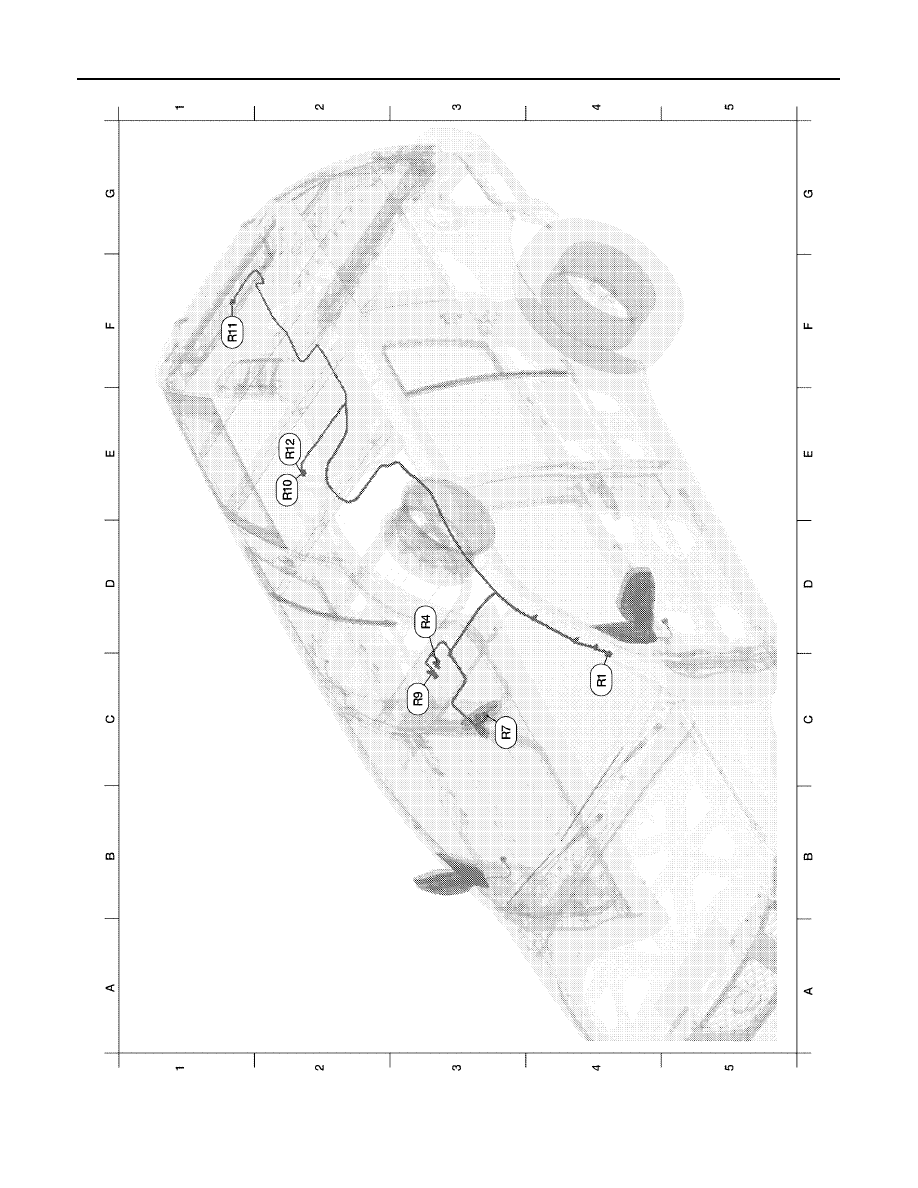

ROOM LAMP HARNESS

LKIA0623E

HARNESS

PG-59

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

C4

R1

W/12

: To M1

D3

R4

W/3

: Sunroof switch

C3

R7

B/7

: Auto anti-dazzling inside mirror
(without HOMELINK universal trans-
ceiver)

C3

R7

B/10

: Auto day/night inside mirror (with-
HOMELINK universal transceiver)

C3

R9

W/3

: Front room/map lamp assembly

E2

R10

W/3

: Personal lamp 2nd row

F1

R11

W/2

: Cargo lamp

E2

R12

W/3

: Room lamp 2nd row

PG-60

HARNESS

2005 Pathfinder

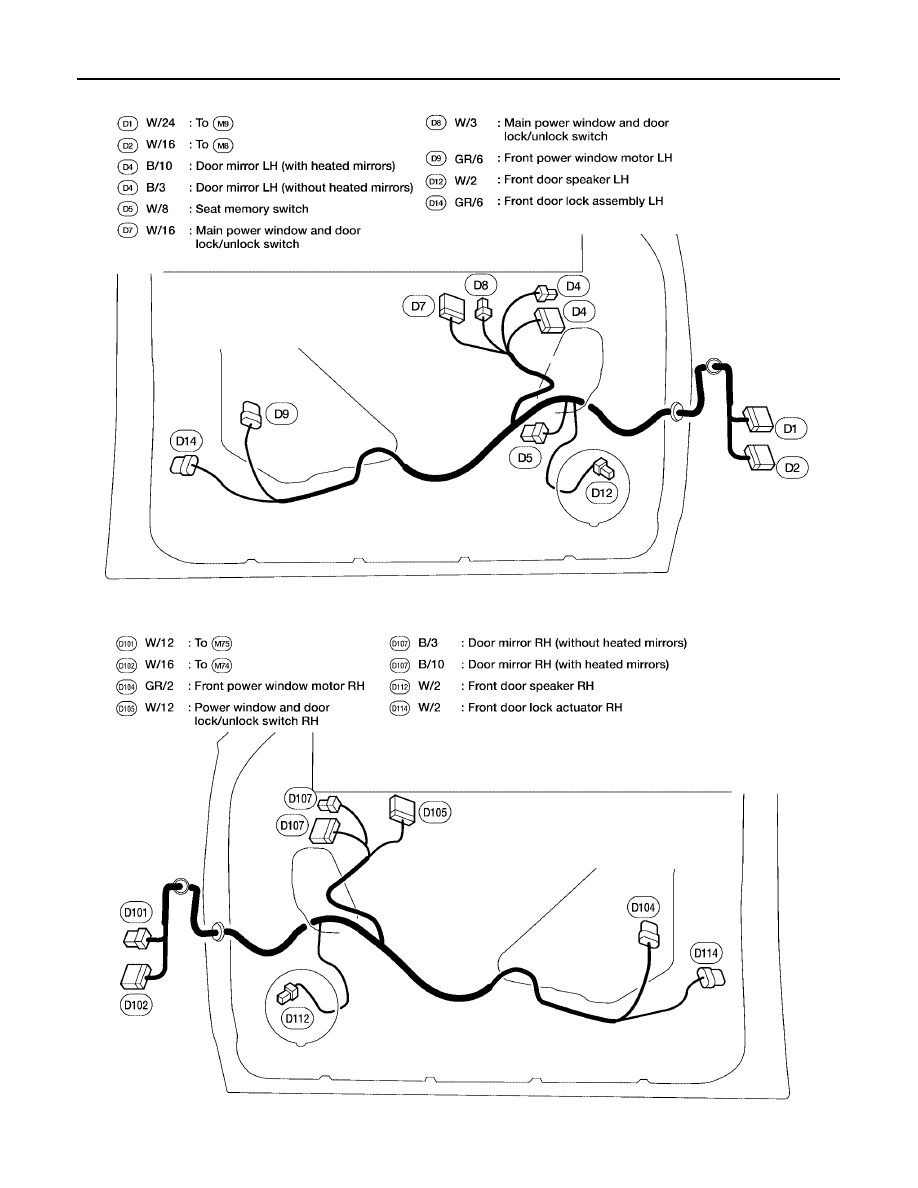

FRONT DOOR LH HARNESS

FRONT DOOR RH HARNESS

LKIA0624E

LKIA0625E
