GROUND CIRCUIT

PG-37

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

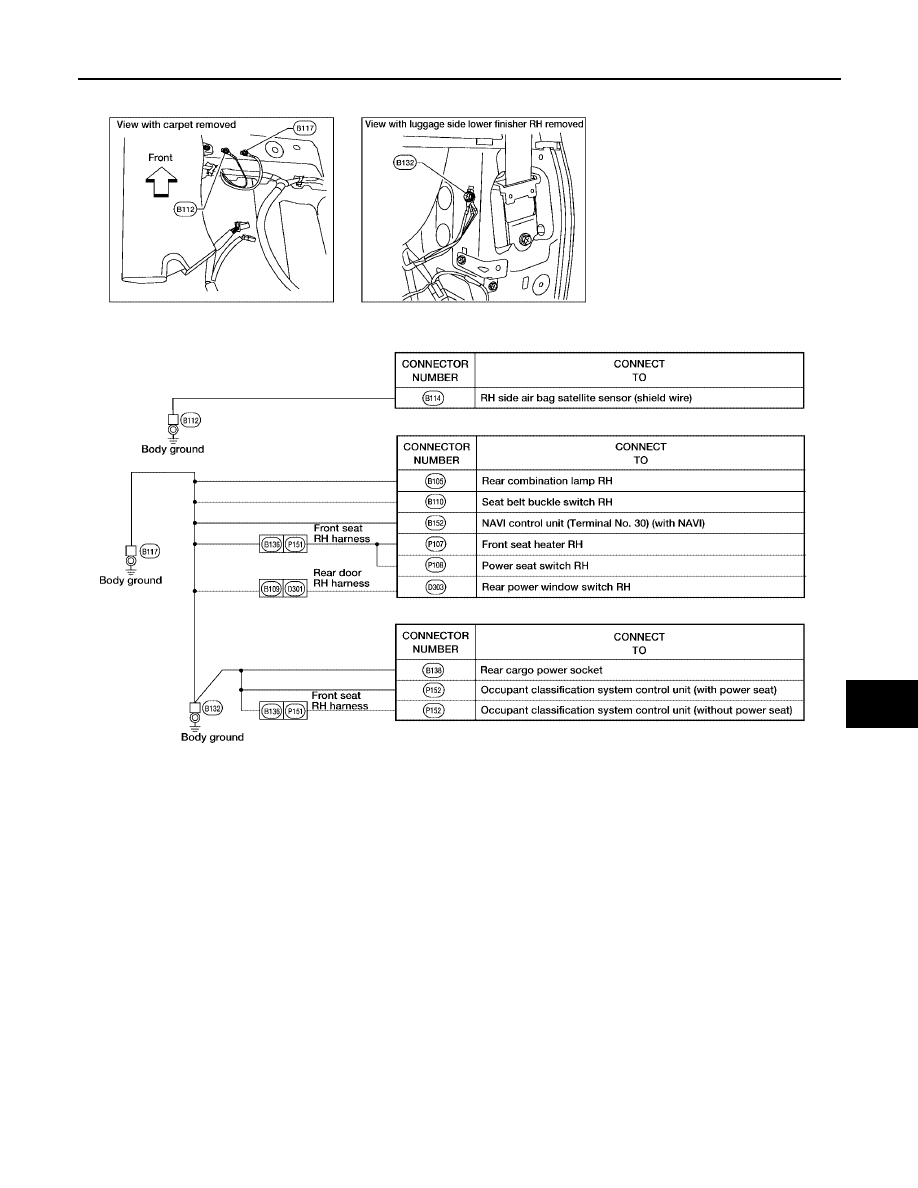

BODY NO. 2 HARNESS

WKIA3574E

PG-38

GROUND CIRCUIT

2005 Pathfinder

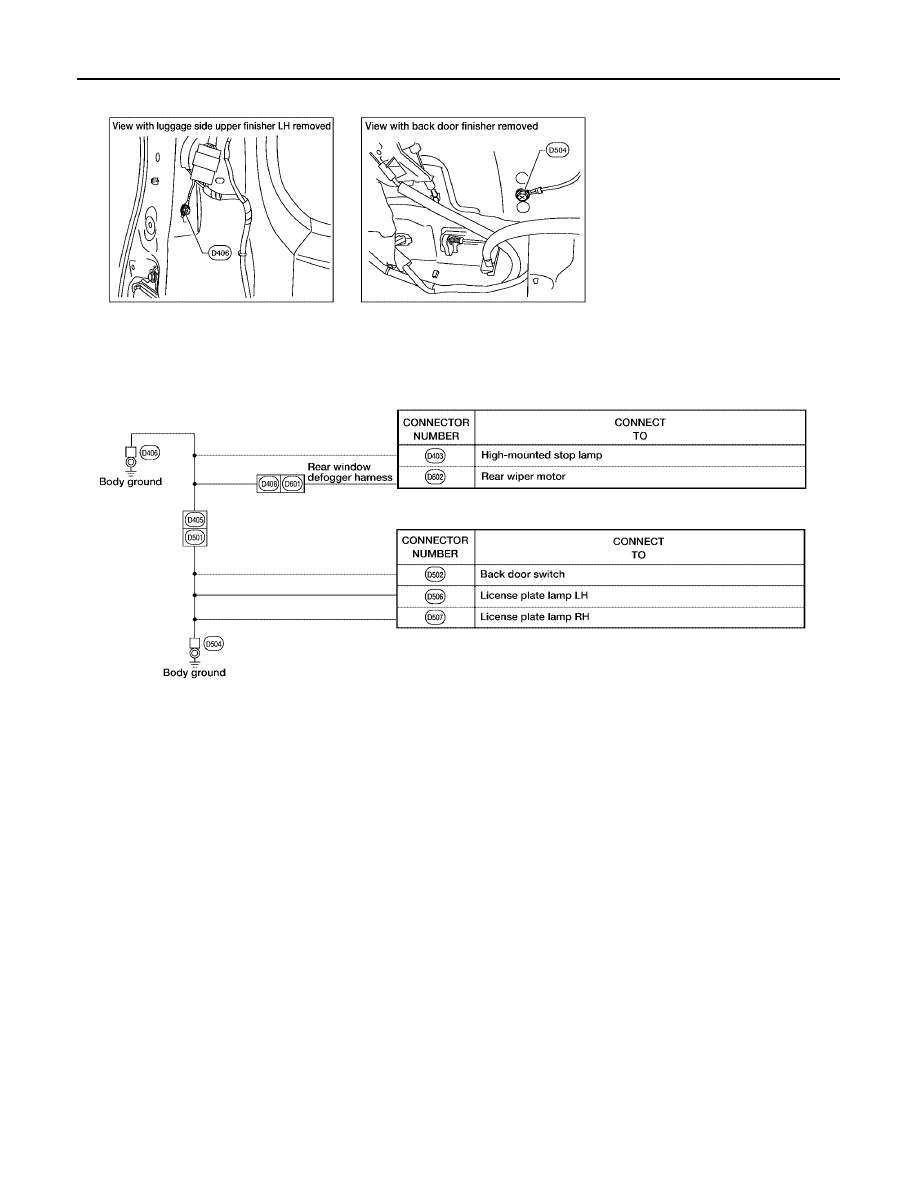

BACK DOOR NO. 2 AND BACK DOOR HARNESS

WKIA3575E

HARNESS

PG-39

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

HARNESS

PFP:24010

Harness Layout

EKS009XL

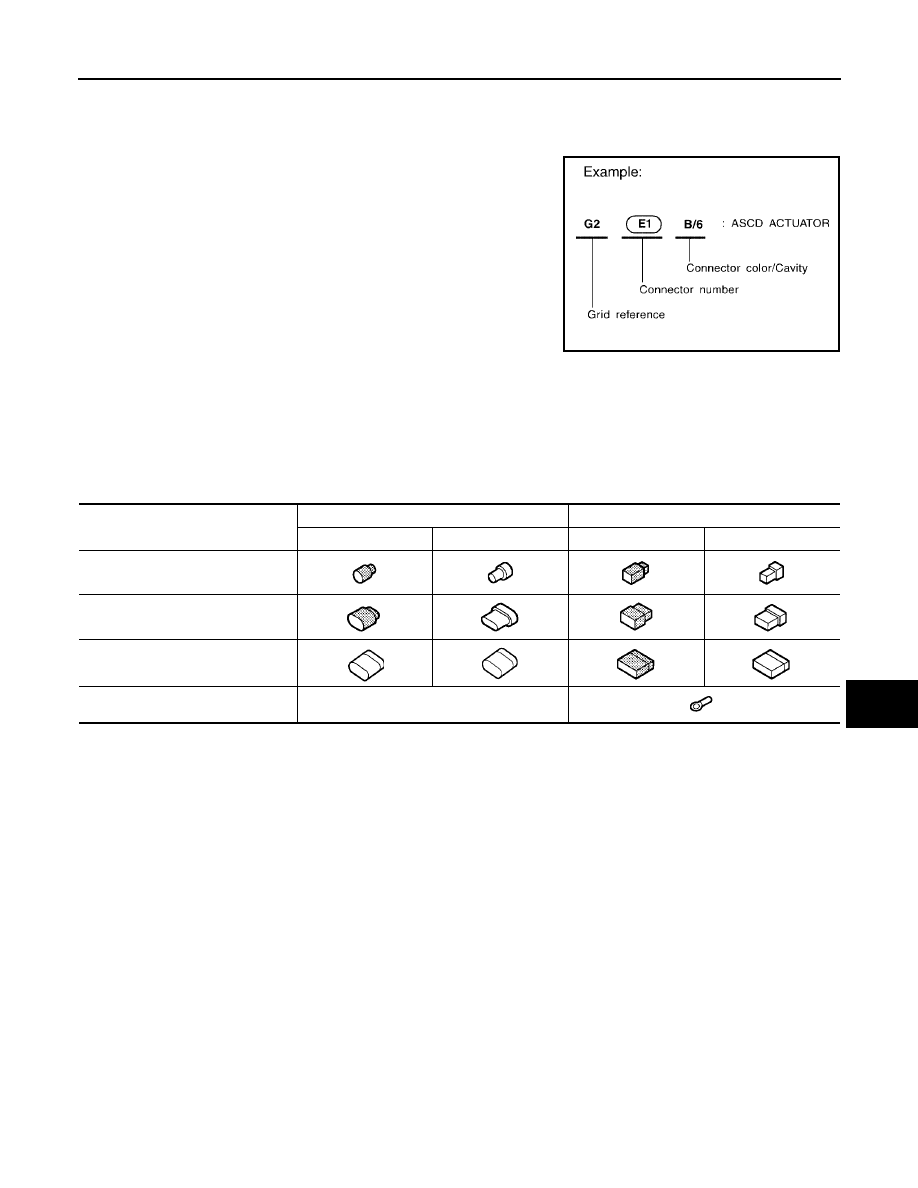

HOW TO READ HARNESS LAYOUT

The following Harness Layouts use a map style grid to help locate
connectors on the drawings:

●

Main Harness

●

Engine Room Harness LH View (Engine Compartment)

●

Engine Room Harness RH View (Engine Compartment)

●

Engine Control Harness

●

Body Harness and Rear Bumper Sub Harness

●

Body No. 2 Harness and Fuel Pump Sub Harness

To use the grid reference
1.

Find the desired connector number on the connector list.

2.

Find the grid reference.

3.

On the drawing, find the crossing of the grid reference letter column and number row.

4.

Find the connector number in the crossing zone.

5.

Follow the line (if used) to the connector.

CONNECTOR SYMBOL

Main symbols of connector (in Harness Layout) are indicated below.

SEL252V

Connector type

Water proof type

Standard type

Male

Female

Male

Female

●

Cavity: Less than 4

●

Relay connector

●

Cavity: From 5 to 8

●

Cavity: More than 9

●

Ground terminal etc.

—

PG-40

HARNESS

2005 Pathfinder

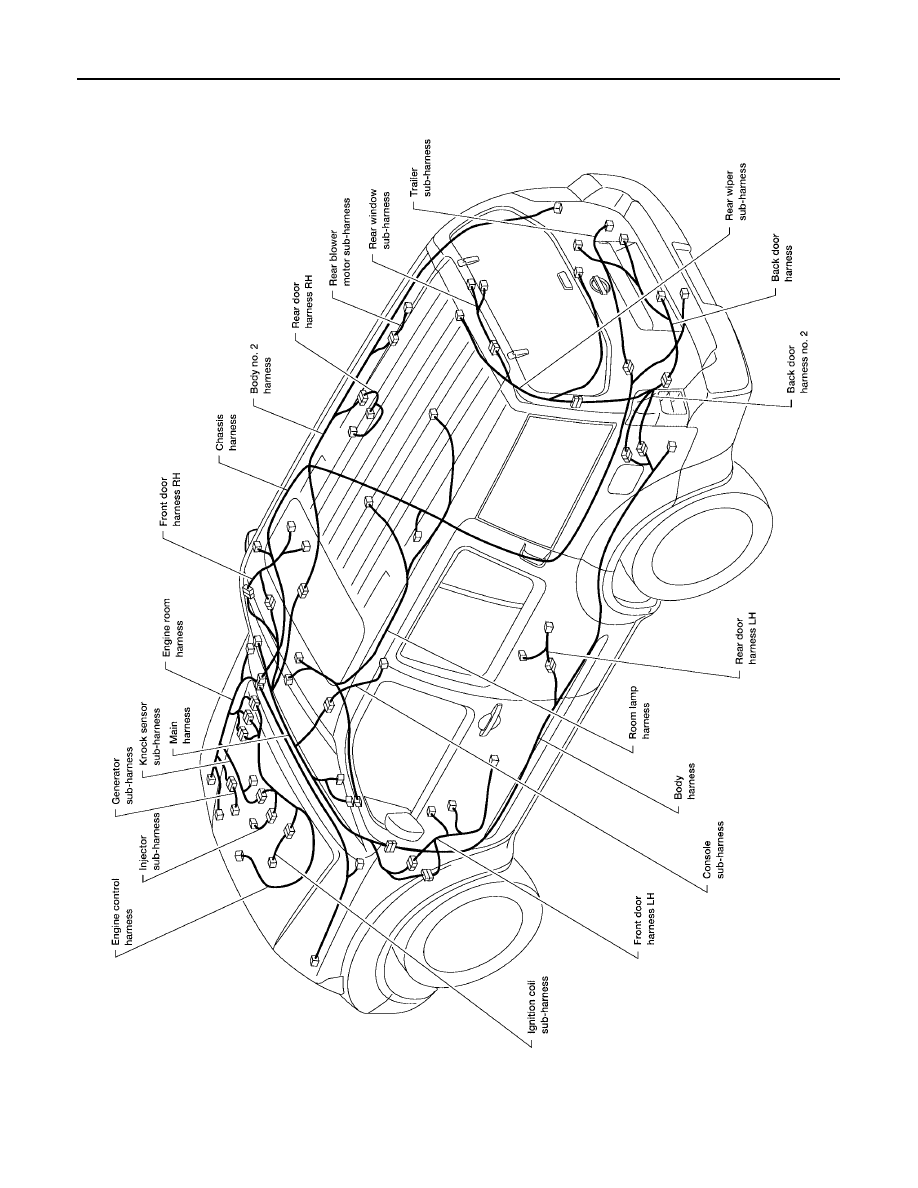

OUTLINE

WKIA3576E

HARNESS

PG-41

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

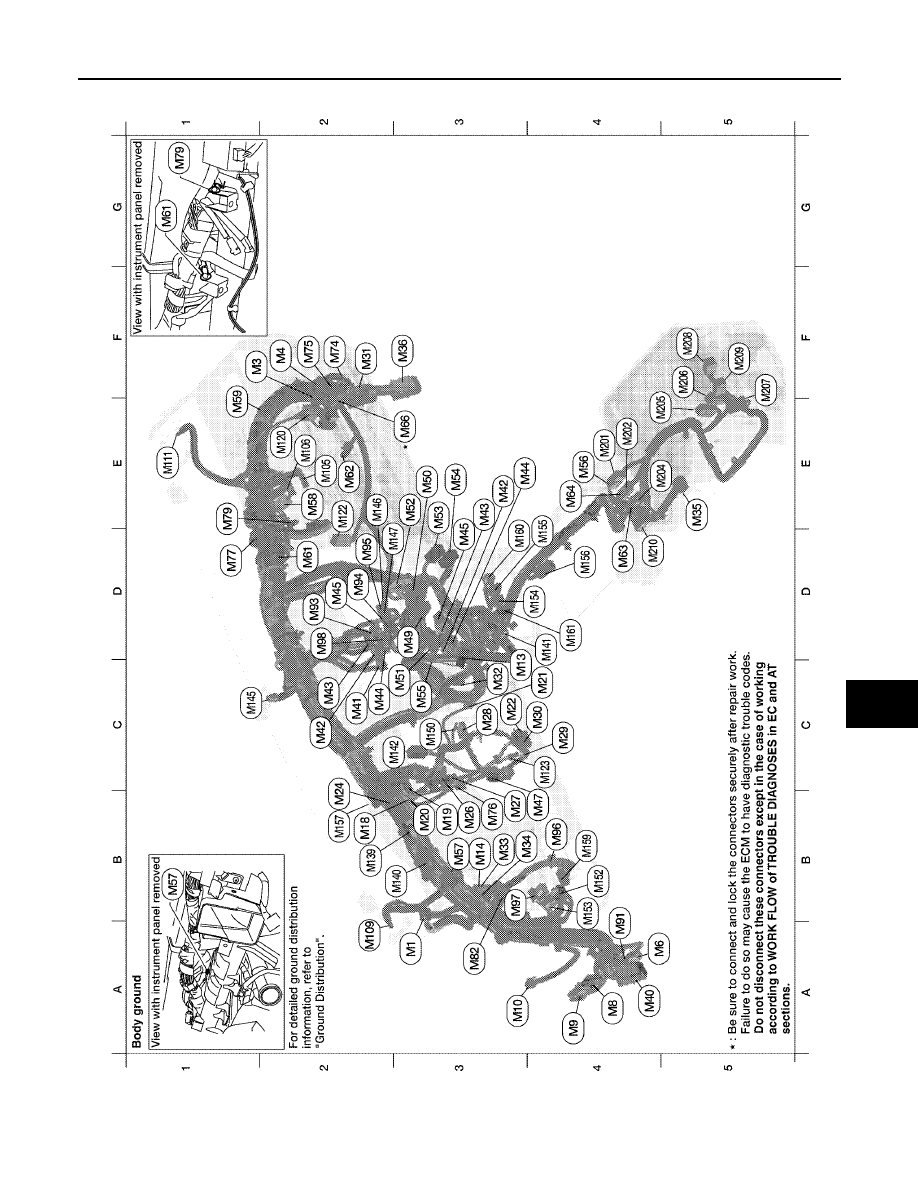

MAIN HARNESS

LKIA0616E

PG-42

HARNESS

2005 Pathfinder

E4

M1

W/12

: To R1

E3

M54

GR/2

: Power socket

E3

M3

W/8

: Fuse block (J/B)

D4

M55

W/4

: Hazard switch

E3

M4

W/16

: Fuse block (J/B)

D4

M56

W/16

: To M201

C3

M6

W/6

: To E10

B3

M57

–

: Body ground

B4

M8

W/16

: To D2

E2

M58

B/6

: Intake door motor

B4

M9

W/24

: To D1

E2

M59

BR/2

: Glove box lamp

A4

M10

Y/4

: To E29

E3

M61

—

: Body ground

B3

M13

W/3

: Front passenger air bag OFF indicator

D3

M62

B/2

: Front blower motor

E3

M14

W/16

: Pedal adjusting control unit

E3

M63

W/6

: To M204

C3

M18

W/40

: BCM (body control module)

E4

M64

W/6

: To M202

C4

M19

W/15

: BCM (body control module)

D4

*M66

B/1

: To E33

C4

M20

B/15

: BCM (body control module)

D2

M74

W/16

: To D102

C3

M21

W/4

: NATS antenna amp.

F3

M75

W/12

: To D101

C4

M22

W/16

: Data link connector

F2

M76

W/6

: Electric brake (pre-wiring)

C2

M24

W/40

: Combination meter

F2

M77

Y/4

: Front passenger air bag module (service
replacement)

C3

M26

W/6

: Ignition switch

B3

M79

—

: Body ground

C3

M27

W/2

: Key switch

D2

M82

W/2

: Circuit breaker-2

C3

M28

W/16

: Combination switch

D2

M83

W/4

: To B142

C3

M29

Y/6

: Combination switch (spiral cable)

E2

M91

W/16

: To E26

C3

M30

GR/8

: Combination switch (spiral cable)

E3

M93

W/24

: Display unit

F4

M31

SMJ

: To E152

D3

M94

W/24

: Display control unit (with NAVI)

D4

M32

W/4

: In-vehicle sensor

E4

M95

W/32

: Display control unit (with NAVI)

B4

M33

W/32

: Automatic drive positioner control unit

B3

M96

BR/6

: Pedal adjusting switch

B4

M34

W/16

: Automatic drive positioner control unit

B3

M97

BR/5

: Heated seat relay

F5

M35

Y/28

: Air bag diagnosis sensor unit

B4

M98

W/16

: AV switch

E4

M36

SMJ

: To B149

B4

M105

Y/2

: Front passenger air bag module

E2

M40

SMJ

: To B69

D2

M106

O/2

: Front passenger air bag module

E3

M41

W/16

: Satellite radio tuner (pre-wiring) (without
NAVI)

D2

M109

BR/2

: Front tweeter LH

E3

M41

W/16

: Satellite radio tuner (pre-wiring) (with
NAVI)

C2

M111

BR/2

: Front tweeter RH

E3

M42

W/12

: Audio unit (without NAVI)

B4

M120

W/4

: Remote keyless entry receiver

E3

M42

W/12

: Audio unit (with NAVI)

C4

M122

W/4

: Variable blower control (with ATC)

A4

M43

W/10

: Audio unit (without NAVI)

C4

M122

B/4

: Front blower motor resistor (with MTC)

A4

M43

W/10

: Audio unit (with NAVI)

D3

M123

W/2

: Tire pressure warning check connector

C4

M44

W/6

: Audio unit (without NAVI)

C4

M139

B/2

: Diode-1

C4

M44

W/6

: Audio unit (with NAVI)

E3

M140

B/2

: Diode-2

D3

M45

W/16

: Audio unit (without NAVI)

D4

M141

GR/8

: 4WD shift switch

D3

M45

W/16

: Audio unit (with NAVI)

E2

M142

B/6

: Mode door motor

D3

M47

W/8

: Steering angle sensor

E2

M143

B/6

: Air mix door motor (passenger)

C3

M49

B/26

: Front air control

E3

M145

B/4

: Optical sensor

D3

M50

W/18

: Front air control

F5

M146

W/2

: Intake sensor

D3

M51

W/8

: Front blower switch

A2

M147

B/6

: Air mix door motor (driver) (with ATC)

E2

M52

W/8

: Rear blower switch (front)

A2

M147

B/6

: Air mix door motor (front) (with MTC)

B3

M53

B/2

: Power socket

C2

M150

BR/2

: Ignition keyhole illumination

HARNESS

PG-43

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

*: Be sure to connect and lock the connectors securely after repair work. Failure to do so may cause the ECM
to have diagnostic trouble codes. Do not disconnect these connectors except in the case of working according
to WORK FLOW of TROUBLE DIAGNOSIS in EC and AT sections.

B3

M152

W/26

: Transfer case control unit (part time 4WD)

B3

M152

L/24

: Transfer case control unit (all-mode 4WD)

E2

M153

W/24

: Transfer case control unit (part time 4WD)

E3

M153

G/24

: Transfer case control unit (all-mode 4WD)

E3

M154

GR/6

: VDC off switch

C4

M155

W/8

: HDC switch

C2

M156

W/10

: A/T device

C2

M157

W/2

: Diode-5

D3

M159

W/16

: Door mirror remote control switch

C4

M160

BR/6

: Front heated seat switch RH

E3

M161

BR/6

: Front heated seat switch LH

Console sub-harness

D4

M201

W/16

: To M56

E4

M202

W/6

: To M64

D4

M204

W/6

: To M63

E5

M205

GR/16

: DVD player

E5

M206

L/16

: DVD player

E5

M207

B/2

: Console power socket

E5

M208

GR/5

: Rear air control

E5

M209

GR/6

: Rear air control

E5

M210

W/18

: To B77

PG-44

HARNESS

2005 Pathfinder

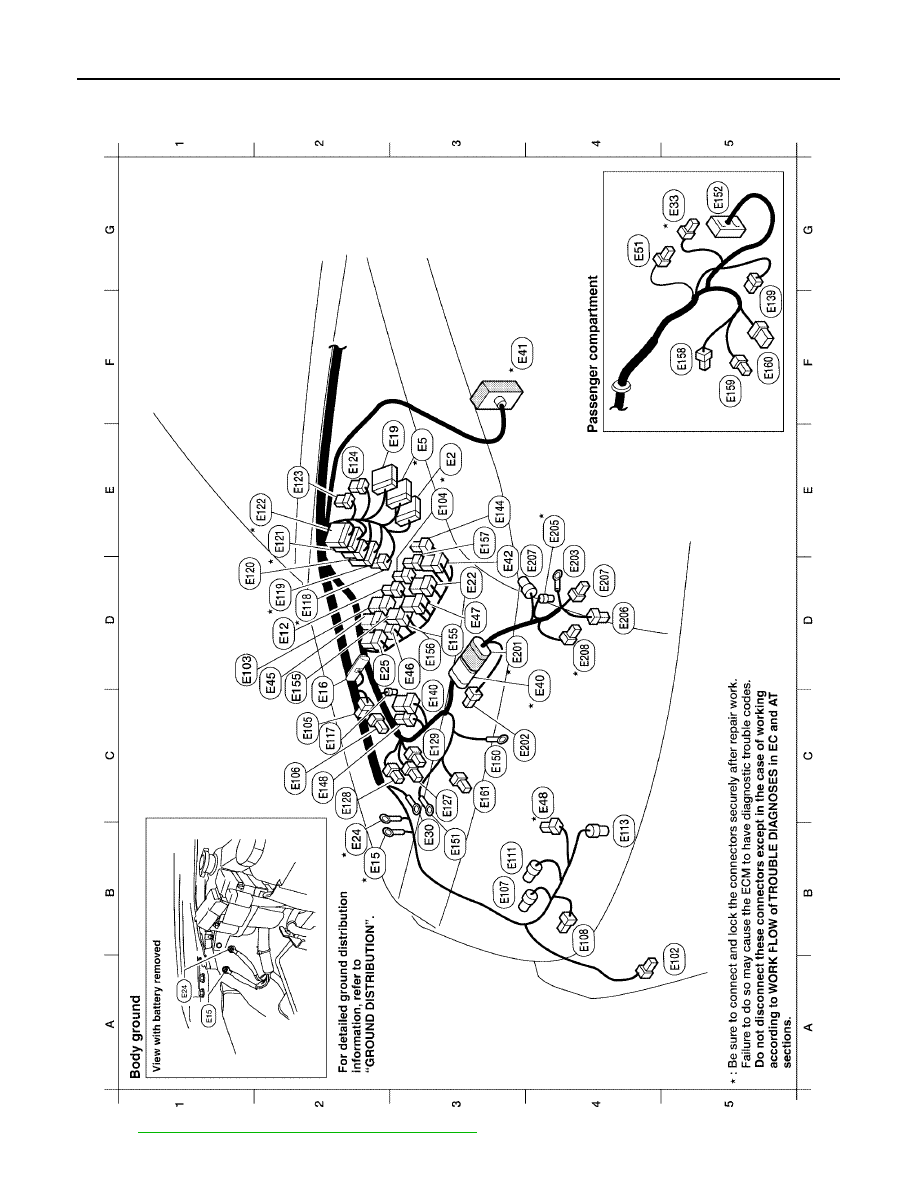

ENGINE ROOM HARNESS (RH VIEW)
Engine Compartment

Refer to

PG-48, "ENGINE ROOM HARNESS (LH VIEW)"

for continuation of engine room harness.

LKIA0615E
