IPDM E/R (INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM)

PG-21

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

5.

Touch “RECORD” while monitoring to record the status of the item being monitored. To stop recording,
touch “STOP”.

All Signals, Main Signals, Selection From Menu

NOTE:
Perform monitoring of IPDM E/R data with the ignition switch ON. When the ignition switch is in ACC position,
display may not be correct.

ACTIVE TEST
Operation Procedure

1.

Touch “ACTIVE TEST” on “SELECT DIAG-MODE” screen.

2.

Touch item to be tested, and check operation.

3.

Touch “START”.

4.

Touch "STOP" while testing to stop the operation.

Item name

CONSULT-II

screen display

Display or unit

Monitor item selection

Description

ALL

SIGNALS

MAIN

SIGNALS

SELECTION

FROM MENU

Motor fan request

MOTOR FAN
REQ

1/2/3/4

X

X

X

Signal status input from ECM

Compressor
request

AC COMP REQ

ON/OFF

X

X

X

Signal status input from BCM

Parking, license
plate, and tail
clear request

TAIL & CLR REQ

ON/OFF

X

X

X

Signal status input from BCM

Headlamp low
beam request

HL LO REQ

ON/OFF

X

X

X

Signal status input from BCM

Headlamp high
beam request

HL HI REQ

ON/OFF

X

X

X

Signal status input from BCM

Front fog lamps
request

FR FOG REQ

ON/OFF

X

X

X

Signal status input from BCM

Front wiper
request

FR WIP REQ

STOP/1LO/LO/HI

X

X

X

Signal status input from BCM

Wiper auto stop

WIP AUTO
STOP

ACT P/STOP P

X

X

X

Output status of IPDM E/R

Wiper protection

WIP PROT

OFF/LS/HS/
BLOCK

X

X

X

Control status of IPDM E/R

Starter request

ST RLY REQ

ON/OFF

X

X

Status of input signal

NOTE

Ignition relay
status

IGN RLY

ON/OFF

X

X

X

Ignition relay status monitored
with IPDM E/R

Rear defogger
request

RR DEF REQ

ON/OFF

X

X

X

Signal status input from BCM

Hood switch

HOOD SW

OFF

X

Signal status input from IPDM
E/R (function is not enabled)

Theft warning
horn request

THFT HRN REQ

ON/OFF

X

X

Signal status input from BCM

Horn chirp

HORN CHIRP

ON/OFF

X

X

Output status of IPDM E/R

Daytime lights
request

DTRL REQ

ON/OFF

X

X

Signal status input from BCM

Test name

CONSULT-II screen display

Description

Rear defogger output

REAR DEFOGGER

With a certain ON-OFF operation, the rear defogger relay can be oper-
ated.

Front wiper (HI, LO) output

FRONT WIPER

With a certain operation (OFF, HI ON, LO ON), the front wiper relay
(Lo, Hi) can be operated.

PG-22

IPDM E/R (INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM)

2005 Pathfinder

Auto Active Test

EKS009XE

DESCRIPTION

●

In auto active test mode, operation inspection can be performed when IPDM E/R sends a drive signal to
the following systems:

–

Rear window defogger

–

Front wipers

–

Tail, license, front fog, and parking lamps

–

Headlamps (Hi, Lo)

–

A/C compressor (magnetic clutch)

OPERATION PROCEDURE

1.

Close hood and front door RH, and lift wiper arms away from windshield (to prevent glass damage by
wiper operation).

NOTE:
When auto active test is performed with hood opened, sprinkle water on windshield beforehand.

2.

Turn ignition switch OFF.

3.

Turn ignition switch ON and, within 20 seconds, press front door switch LH 10 times. Then turn ignition
switch OFF.

4.

Turn ignition switch ON within 10 seconds after ignition switch OFF.

5.

When auto active test mode is actuated, horn chirps once.

6.

After a series of operations is repeated three times, auto active test is completed.

NOTE:
When auto active test mode has to be cancelled halfway, turn ignition switch OFF.

CAUTION:

Be sure to perform

BL-29, "Door Switch Check"

when the auto active test cannot be performed.

INSPECTION IN AUTO ACTIVE TEST MODE

●

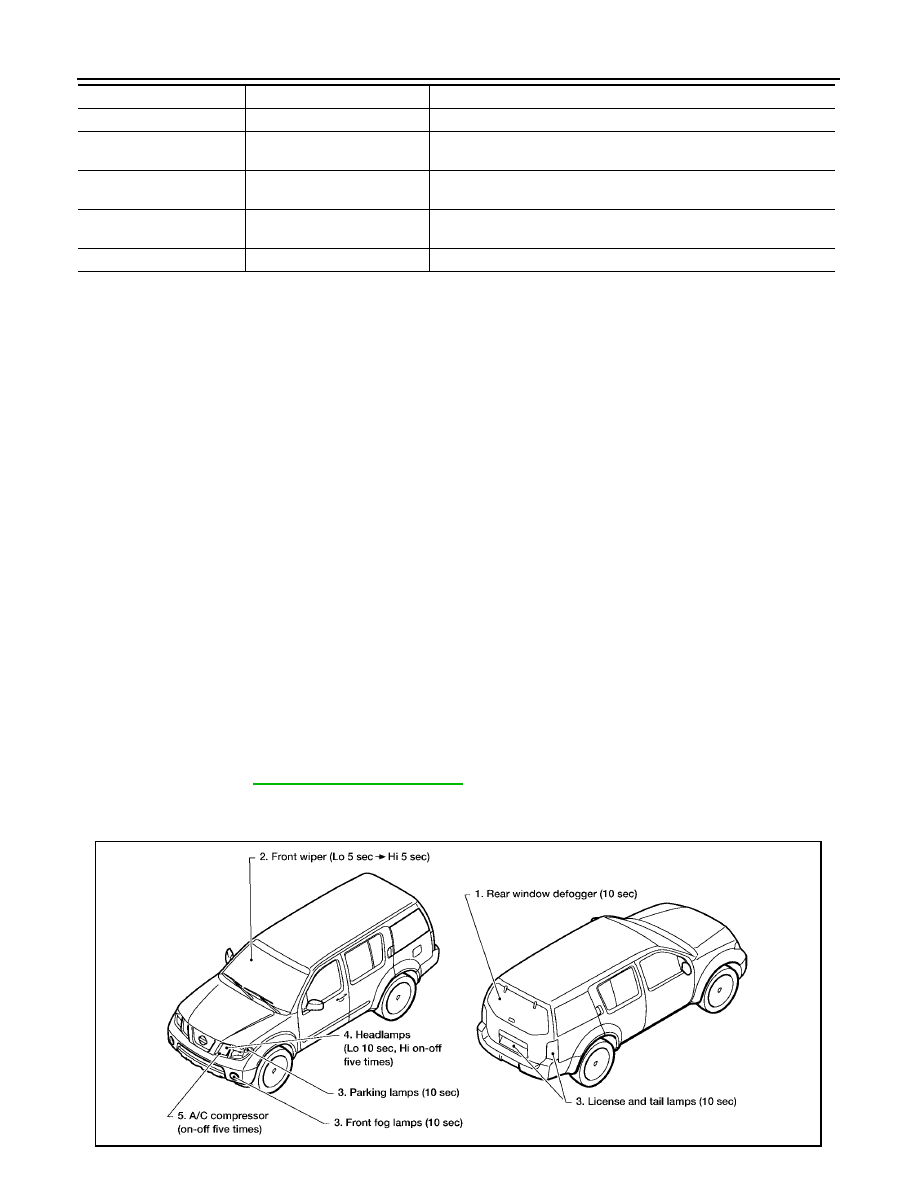

When auto active test mode is actuated, the following five steps are repeated three times.

Cooling fan output

MOTOR FAN

With a certain operation (1, 2, 3, 4), the cooling fan can be operated.

Headlamp relay (HI, LO)
output

EXTERNAL LAMPS

With a certain operation (OFF, HI ON, LO ON, TAIL ON, FOG ON), the
lamp relay (Low, High, Tail, Fog) can be operated.

Front fog lamp relay (FOG)
output

EXTERNAL LAMPS

With a certain operation (OFF, HI ON, LO ON, TAIL ON, FOG ON), the
lamp relay (Low, High, Tail, Fog) can be operated.

Tail lamp relay output

EXTERNAL LAMPS

With a certain operation (OFF, HI ON, LO ON, TAIL ON, FOG ON), the
lamp relay (Low, High, Tail, Fog) can be operated.

Horn output

HORN

With a certain ON-OFF operation, the horn relay can be operated.

Test name

CONSULT-II screen display

Description

WKIA3351E

IPDM E/R (INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM)

PG-23

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

Concept of Auto Active Test

●

IPDM E/R actuates auto active test mode when it receives door switch signal from BCM via CAN commu-
nication line. Therefore, when auto active test mode is activated successfully, CAN communication
between IPDM E/R and BCM is normal.

●

If any of the systems controlled by IPDM E/R cannot be operated, possible cause can be easily diagnosed
using auto active test.

Diagnosis chart in auto active test mode

Symptom

Inspection contents

Possible cause

Rear window defogger
does not operate.

Perform auto active
test. Does rear win-
dow defogger oper-
ate?

YES

●

BCM signal input circuit

NO

●

Rear window defogger relay

●

Open circuit of rear window defogger

●

IPDM E/R malfunction

●

Harness or connector malfunction between IPDM E/R and rear window
defogger

Any of front wipers, tail
and parking lamps, front
fog lamps, and head-
lamps (Hi, Lo) do not
operate.

Perform auto active
test. Does system in
question operate?

YES

●

BCM signal input system

NO

●

Lamp/wiper motor malfunction

●

Lamp/wiper motor ground circuit malfunction

●

Harness/connector malfunction between IPDM E/R and system in
question

●

IPDM E/R (integrated relay) malfunction

A/C compressor does
not operate.

Perform auto active
test. Does magnetic
clutch operate?

YES

●

BCM signal input circuit

●

CAN communication signal between BCM and ECM

●

CAN communication signal between ECM and IPDM E/R

NO

●

Magnetic clutch malfunction

●

Harness/connector malfunction between IPDM E/R and magnetic
clutch

●

IPDM E/R (integrated relay) malfunction

PG-24

IPDM E/R (INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM)

2005 Pathfinder

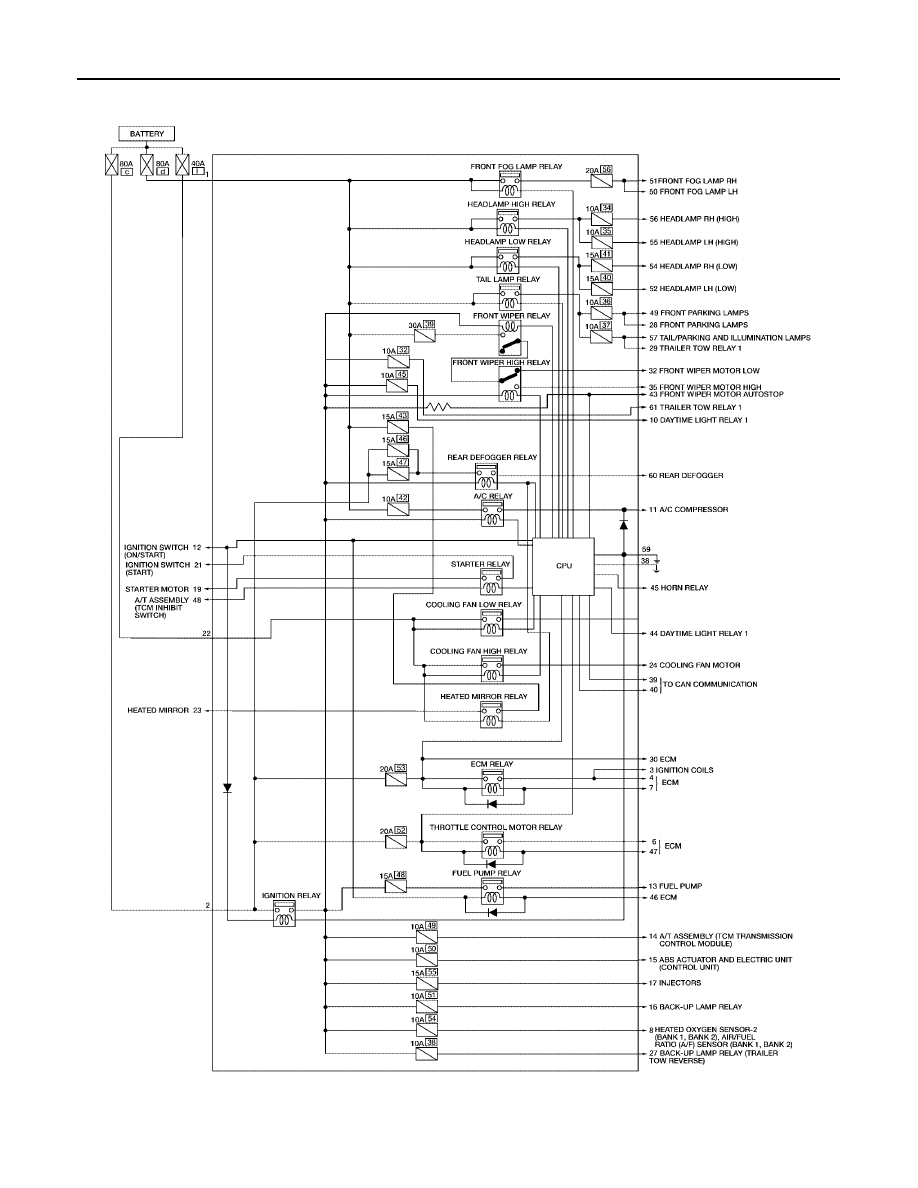

Schematic

EKS009XF

WKWA2129E

IPDM E/R (INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM)

PG-25

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

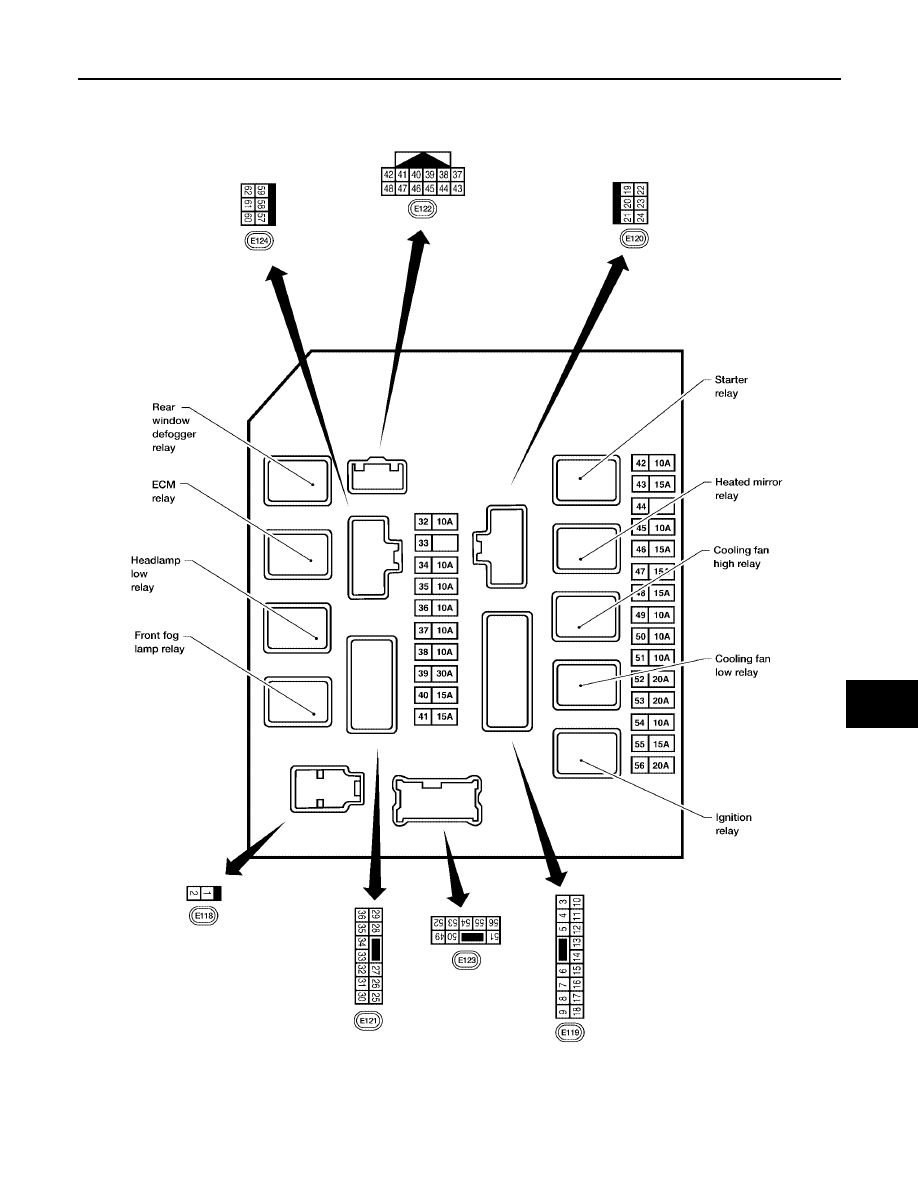

IPDM E/R Terminal Arrangement

EKS009XG

WKIA1695E

PG-26

IPDM E/R (INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM)

2005 Pathfinder

IPDM E/R Power/Ground Circuit Inspection

EKS009XH

1.

FUSE AND FUSIBLE LINK INSPECTION

●

Check that the following fusible links are not blown.

OK or NG

OK

>> GO TO 2.

NG

>> Replace fusible link.

2.

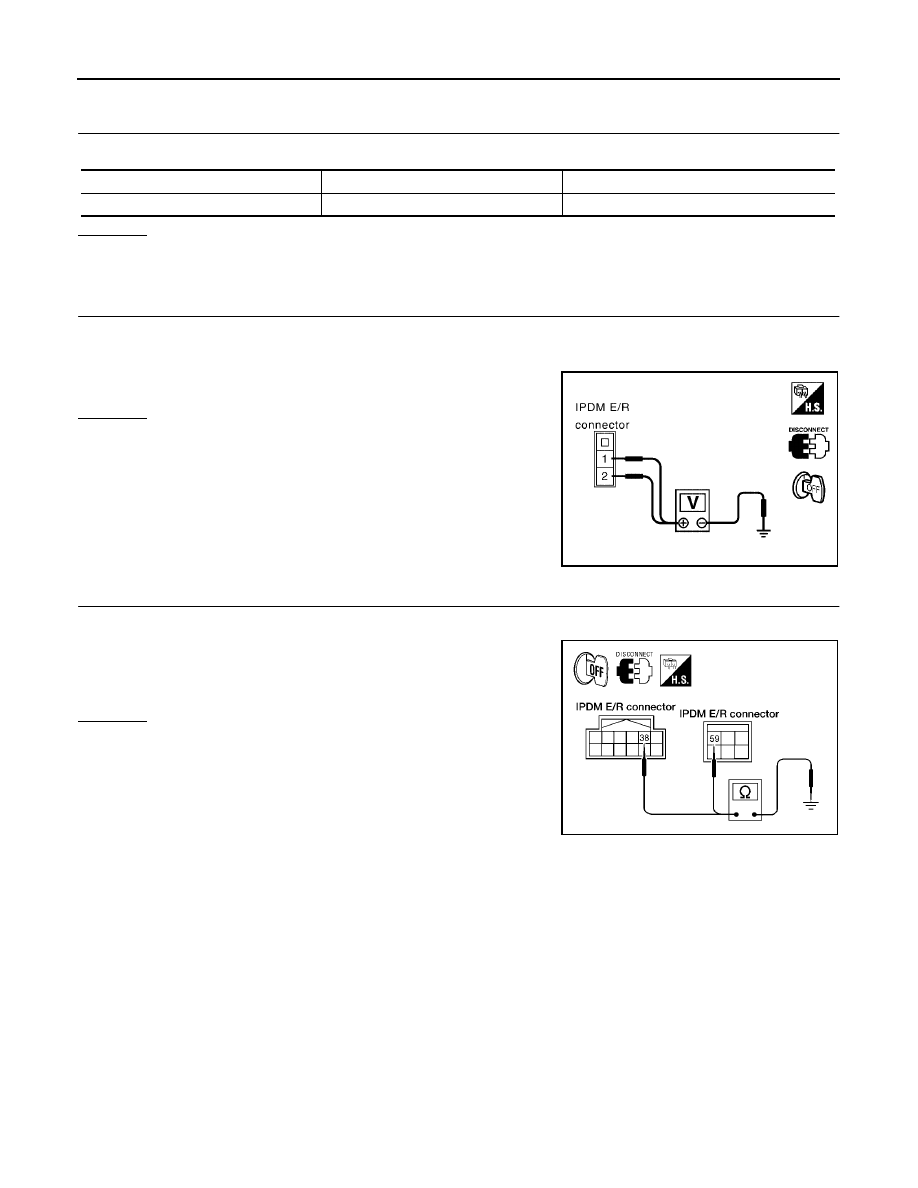

POWER CIRCUIT INSPECTION

1.

Disconnect IPDM E/R harness connector E118.

2.

Check voltage between IPDM E/R harness connector E118 terminals 1, 2 and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace IPDM E/R power circuit harness.

3.

GROUND CIRCUIT INSPECTION

1.

Disconnect IPDM E/R harness connectors E122 and E124.

2.

Check continuity between IPDM E/R harness connector E122
terminal 38, and E124 terminal 59 and ground.

OK or NG

OK

>> Inspection End.

NG

>> Repair or replace ground circuit harness of IPDM E/R.

Terminal No.

Signal name

Fusible link No.

1, 2

Battery power

a, c

Battery voltage should exist.

SKIA1987E

Continuity should exist.

WKIA3354E

IPDM E/R (INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM)

PG-27

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

Inspection with CONSULT-II (Self-Diagnosis)

EKS009XI

CAUTION:

If a CONSULT-II is used with no connection of CONSULT-II CONVERTER, malfunctions might be
detected in self-diagnosis depending on which control unit(s) carries out CAN communication.

1.

SELF-DIAGNOSIS RESULT CHECK

1.

Connect CONSULT-II and select "IPDM E/R" on the Diagnosis System Selection screen.

2.

Select "SELF-DIAG RESULTS" on the diagnosis mode selection screen.

3.

Check display content in self-diagnosis results.

NOTE:
The Details for Display for the Period are as follows:

●

CRNT: Error currently detected by IPDM E/R.

●

PAST: Error detected in the past and stored in IPDM E/R memory.

Contents displayed

NO DTC DETECTED. FURTHER TESTING MAY BE REQUIRED.>>INSPECTION END.
CAN COMM CIRC>>Print out the self-diagnosis result and refer to

LAN-24, "CAN COMMUNICATION"

.

CONSULT-II Display

CONSULT-II
display code

TIME

Details of diagnosis result

CRNT

PAST

NO DTC IS DETECTED.
FURTHER TESTING MAY BE REQUIRED.

—

—

—

No malfunction

CAN COMM CIRC

U1000

X

X

Any of items listed below have errors:

●

TRANSMIT DIAG

●

ECM

●

BCM/SEC

PG-28

IPDM E/R (INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM)

2005 Pathfinder

Removal and Installation of IPDM E/R

EKS009XJ

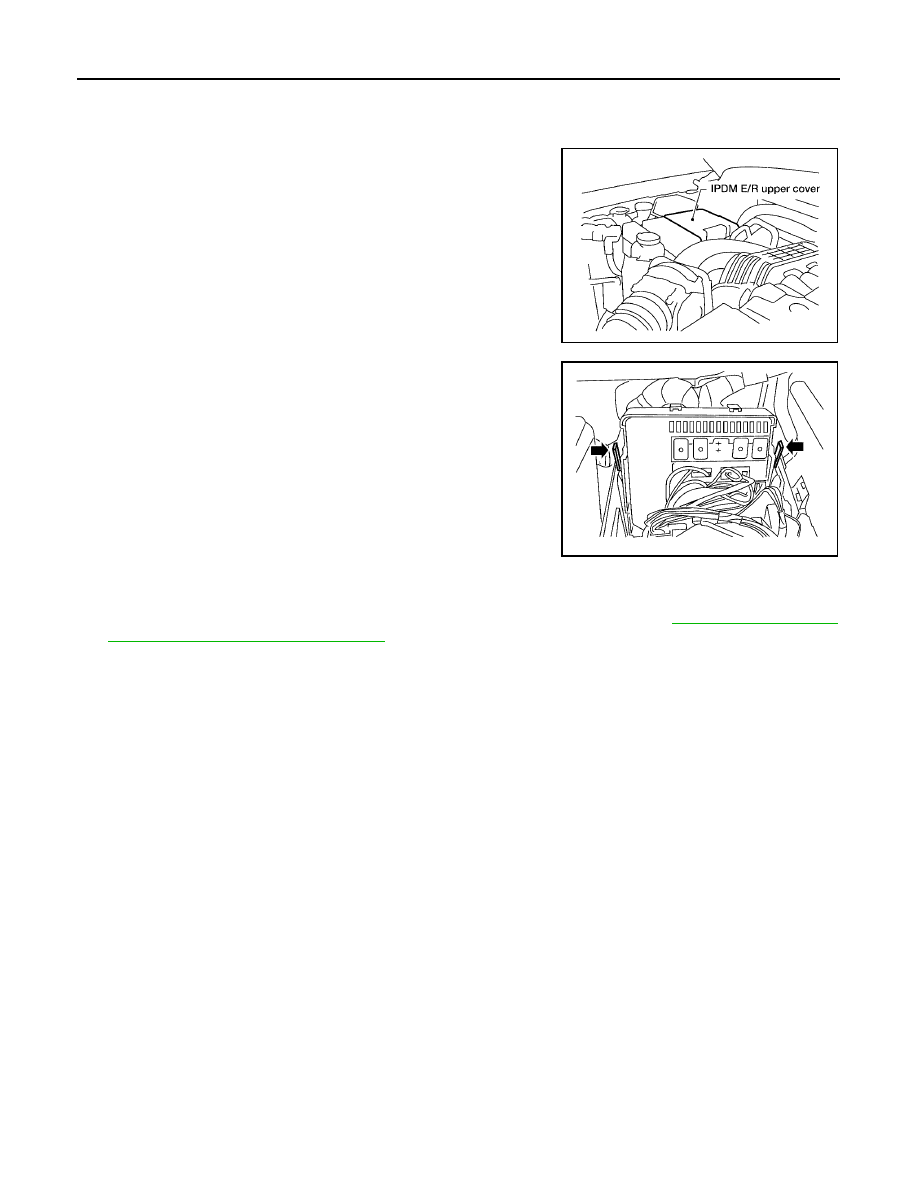

REMOVAL

1.

Disconnect negative battery cable.

2.

Remove IPDM E/R upper cover.

3.

Release 2 clips and pull IPDM E/R up from case.

4.

Disconnect IPDM E/R connectors and remove the IPDM E/R.

INSTALLATION

Installation is in the reverse order of removal.

●

Reset the steering angle sensor calibration after installing the IPDM E/R. Refer to

BRC-57, "Adjustment of

Steering Angle Sensor Neutral Position"

.

WKIA3352E

LKIA0421E
