HARNESS

PG-61

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

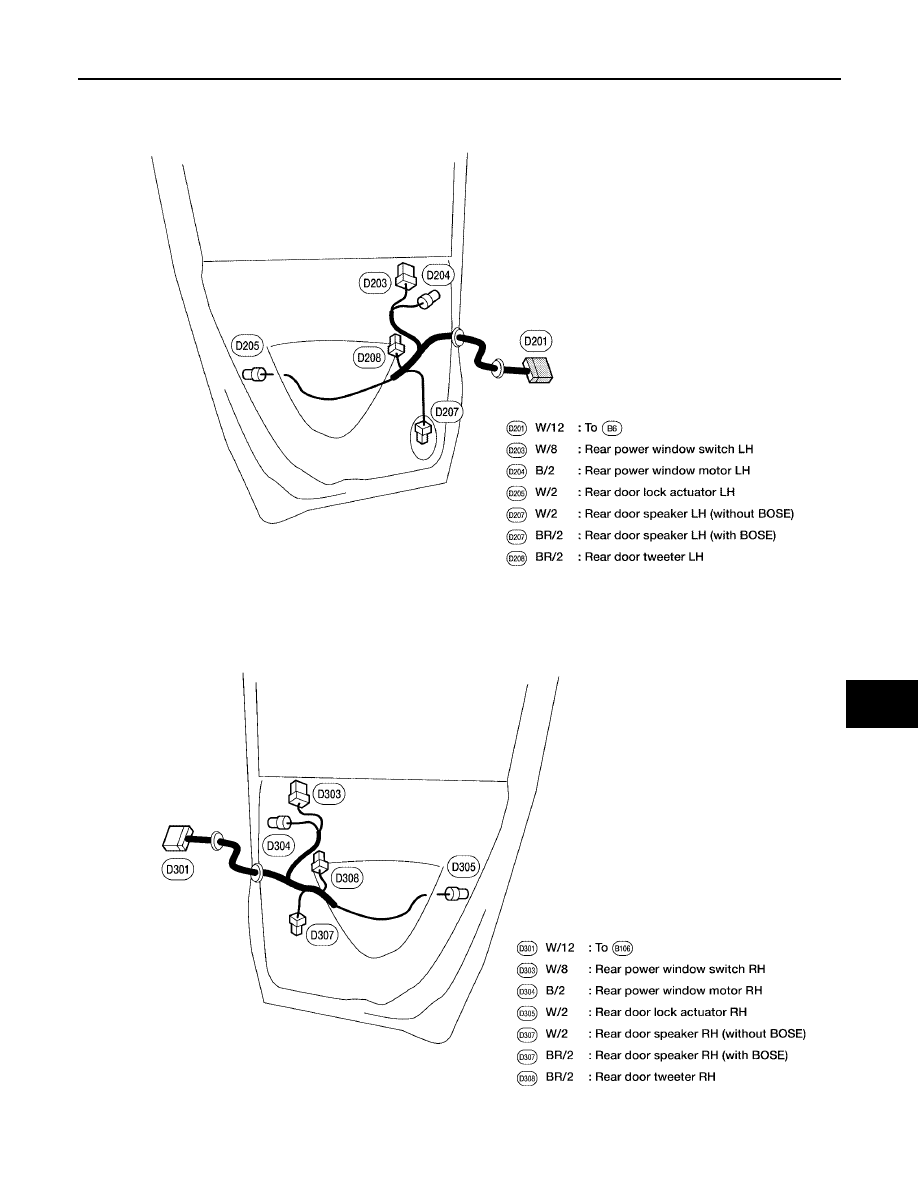

REAR DOOR LH HARNESS

REAR DOOR RH HARNESS

LKIA0626E

LKIA0627E

PG-62

HARNESS

2005 Pathfinder

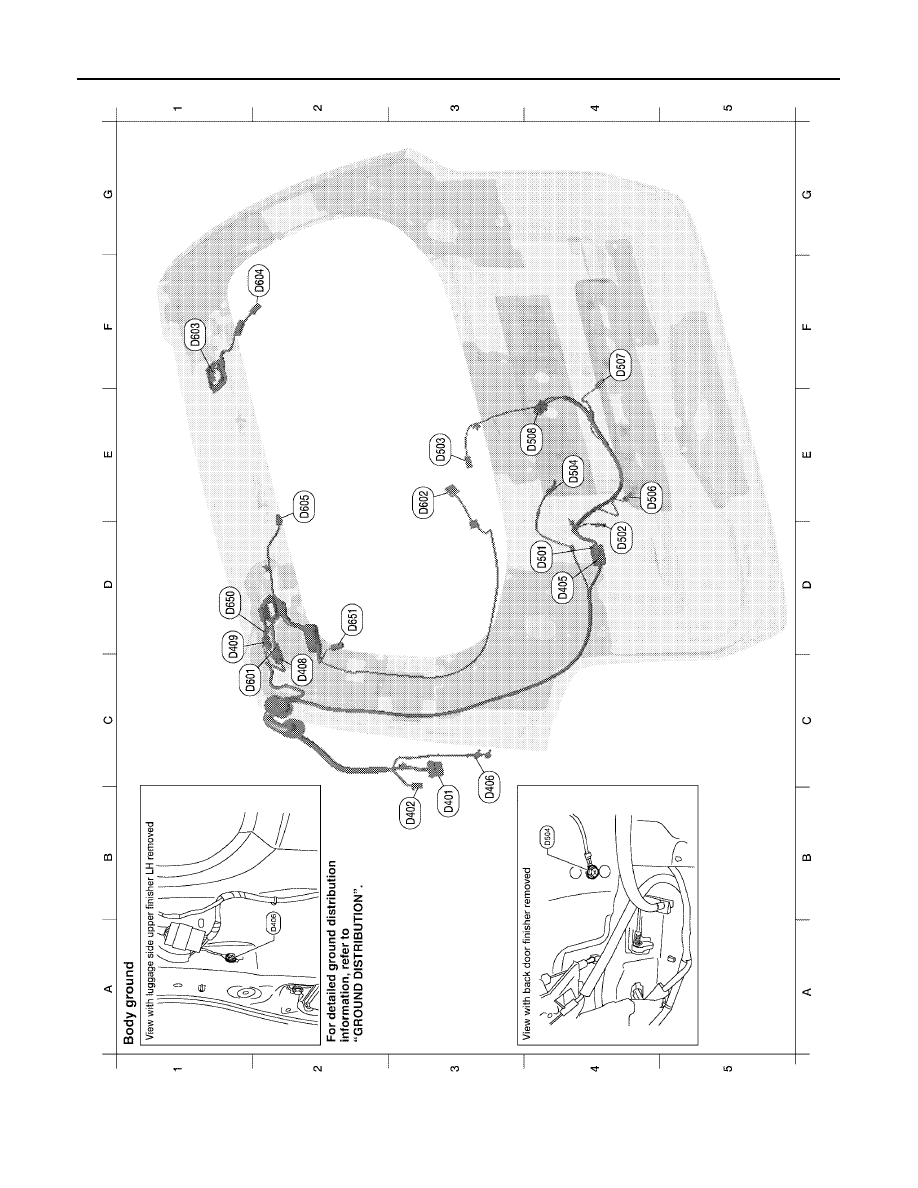

BACK DOOR HARNESS

LKIA0628E

HARNESS

PG-63

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

Back door No. 2 harness

B3

D401

W/8

: To B43

B3

D402

W/6

: To B48

D4

D405

W/8

: To D501

B3

D406

—

: Body ground

C2

D408

W/4

: To D601

C1

D409

W/1

: To D650

Back door harness

D4

D501

W/8

: To D405

D4

D502

W/3

: Back door switch

E3

D503

B/1

: Glass hatch ajar switch

E4

D504

—

: Body ground

E4

D506

W/2

: License plate lamp LH

F4

D507

W/2

: License plate lamp RH

E4

D508

W/4

: Back door lock actuator

Rear window sub-harness

C1

D601

W/4

: To D405

E3

D602

W/4

: Rear wiper motor

F1

D603

—

: Body ground (defogger)

F1

D604

B/1

: Rear window defogger

E2

D605

W/2

: High mounted stop lamp

Rear window defogger sub-harness

D1

D650

W/1

: To D409

D2

D651

B/1

: Rear window defogger

PG-64

HARNESS

2005 Pathfinder

Wiring Diagram Codes (Cell Codes)

EKS009XM

Use the chart below to find out what each wiring diagram code stands for.
Refer to the wiring diagram code in the alphabetical index to find the location (page number) of each wiring
diagram.

Code

Section

Wiring Diagram Name

A/C,A

ATC

Auto Air Conditioner

A/C,M

MTC

Manual Air Conditioner

AF1B1

EC

Air Fuel Ratio (A/F) Sensor 1 Bank 1

AF1B2

EC

Air Fuel Ratio (A/F) Sensor 1 Bank 2

AF1HB1

EC

Air Fuel Ratio (A/F) Sensor 1 Heater Bank 1

AF1HB2

EC

Air Fuel Ratio (A/F) Sensor 1 Heater Bank 2

APPS1

EC

Accelerator Pedal Position Sensor

APPS2

EC

Accelerator Pedal Position Sensor

APPS3

EC

Accelerator Pedal Position Sensor

ASC/BS

EC

ASCD Brake Switch

ASC/SW

EC

ASCD Steering Switch

ASCBOF

EC

ASCD Brake Switch

ASCIND

EC

ASCD Indicator

AT/IND

DI

A/T Indicator Lamp

AUDIO

AV

Audio

AUTO/DP

SE

Automatic Drive Positioner

AUTO/L

LT

Auto Light Control

B/COMP

DI

Combination Meter Board Computer

BACK/L

LT

Back-up Lamp

BRK/SW

EC

Brake Switch

CAN

AT

CAN Communication Line

CAN

EC

CAN Communication Line

CAN

LAN

CAN System

CHARGE

SC

Charging System

CHIME

DI

Warning Chime

COOL/F

EC

Cooling Fan Control

COMBSW

LT

Combination Switch

COMM

AV

Audio Visual Communication System

COMPAS

DI

Compass

CUR/SE

EC

Battery Current Sensor

D/LOCK

BL

Power Door Lock

DEF

GW

Rear Window Defogger

DTRL

LT

Headlamp - With Daytime Light System

DVD

AV

DVD Entertainment System

ECM/PW

EC

ECM Power Supply for Back-Up

ECTS

EC

Engine Coolant Temperature Sensor

ETC1

EC

Electric Throttle Control Function

ETC2

EC

Throttle Control Motor Relay

ETC3

EC

Throttle Control Motor

F/FOG

LT

Front Fog Lamp

F/PUMP

EC

Fuel Pump

FTS

AT

A/T Fluid Temperature Sensor

FTTS

EC

Fuel Tank Temperature Sensor

FUELB1

EC

Fuel Injection System Bank 1

FUELB2

EC

Fuel Injection System Bank 2

H/LAMP

LT

Headlamp

HORN

WW

Horn

HARNESS

PG-65

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

HSEAT

SE

Heated Seat

I/MIRR

GW

Inside Mirror (Auto Anti-Dazzling Mirror)

IATS

EC

Intake Air Temperature Sensor

IGNSYS

EC

Ignition System

ILL

LT

Illumination

INJECT

EC

Injectors

INT/L

LT

Room/Map, Vanity, Cargo, and Personal Lamps

IVCB1

EC

Intake Valve Timing Control Solenoid Valve Bank 1

IVCB2

EC

Intake Valve Timing Control Solenoid Valve Bank 2

KEYLES

BL

Remote Keyless Entry System

KS

EC

Knock Sensor

MAFS

EC

Mass Air Flow Sensor

MAIN

AT

Main Power Supply and Ground Circuit

MAIN

EC

Main Power Supply and Ground Circuit

METER

DI

Speedometer, Tachometer, Temp. and Fuel Gauges

MIL/DL

EC

Malfunction Indicator Lamp

MIRROR

GW

Door Mirror

NATS

BL

Nissan Anti-Theft System

NAVI

AV

Navigation System

NONDTC

AT

Non-Detective Items

O2H2B1

EC

Rear Heated Oxygen Sensor 2 Heater Bank 1

O2H2B2

EC

Rear Heated Oxygen Sensor 2 Heater Bank 2

O2S2B1

EC

Heated Oxygen Sensor 2 Bank 1

O2S2B2

EC

Heated Oxygen Sensor 2 Bank 2

P/SCKT

WW

Power Socket

PEDAL

AP

Adjustable Pedal System

PGC/V

EC

EVAP Canister Purge Volume Control Solenoid Valve

PHSB1

EC

Camshaft Position Sensor (PHASE) (Bank 1)

PHSB2

EC

Camshaft Position Sensor (PHASE) (Bank 1)

PNP/SW

AT

Park/Neutral Position Switch

PNP/SW

EC

Park/Neutral Position Switch

POS

EC

Crankshaft Position Sensor (POS)

POWER

PG

Power Supply Routing

PRE/SE

EC

EVAP Control System Pressure Sensor

PS/SEN

EC

Power Steering Pressure Sensor

RP/SEN

EC

Refrigerant Pressure Sensor

SEAT

SE

Power Seat

SEN/PW

EC

Sensor Power Supply

SHIFT

AT

A/T Shift Lock System

SROOF

RF

Sunroof

SRS

SRS

Supplemental Restraint System

STSIG

AT

Start Signal Circuit

START

SC

Starting System

STOP/L

LT

Stop Lamp

T/TOW

LT

Trailer Tow

T/WARN

WT

Low Tire Pressure Warning System

TAIL/L

LT

Parking, License and Tail Lamps

T/F

TF

Transfer Case

TPS1

EC

Throttle Position Sensor

TPS2

EC

Throttle Position Sensor

TPS3

EC

Throttle Position Sensor

TRNSCV

BL

HOMELINK® Universal Transceiver

PG-66

HARNESS

2005 Pathfinder

TURN

LT

Turn Signal and Hazard Warning Lamps

VDC

BRC

Vehicle Dynamic Control System

VEHSEC

BL

Vehicle security (theft warning) system

VENT/V

EC

EVAP Canister Vent Control Valve

VIAS

EC

Variable Air Induction Control System

VIAS/V

EC

Variable Air Induction Control System Valve

VSSA/T

AT

Vehicle Speed Sensor A/T (Revolution Sensor)

W/ANT

AV

Audio Antenna

WARN

DI

Warning Lamps

WINDOW

GW

Power Window

WIP/R

WW

Rear Wiper and Washer

WIPER

WW

Front Wiper and Washer

ELECTRICAL UNITS LOCATION

PG-67

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

ELECTRICAL UNITS LOCATION

PFP:25230

Electrical Units Location

EKS009XN

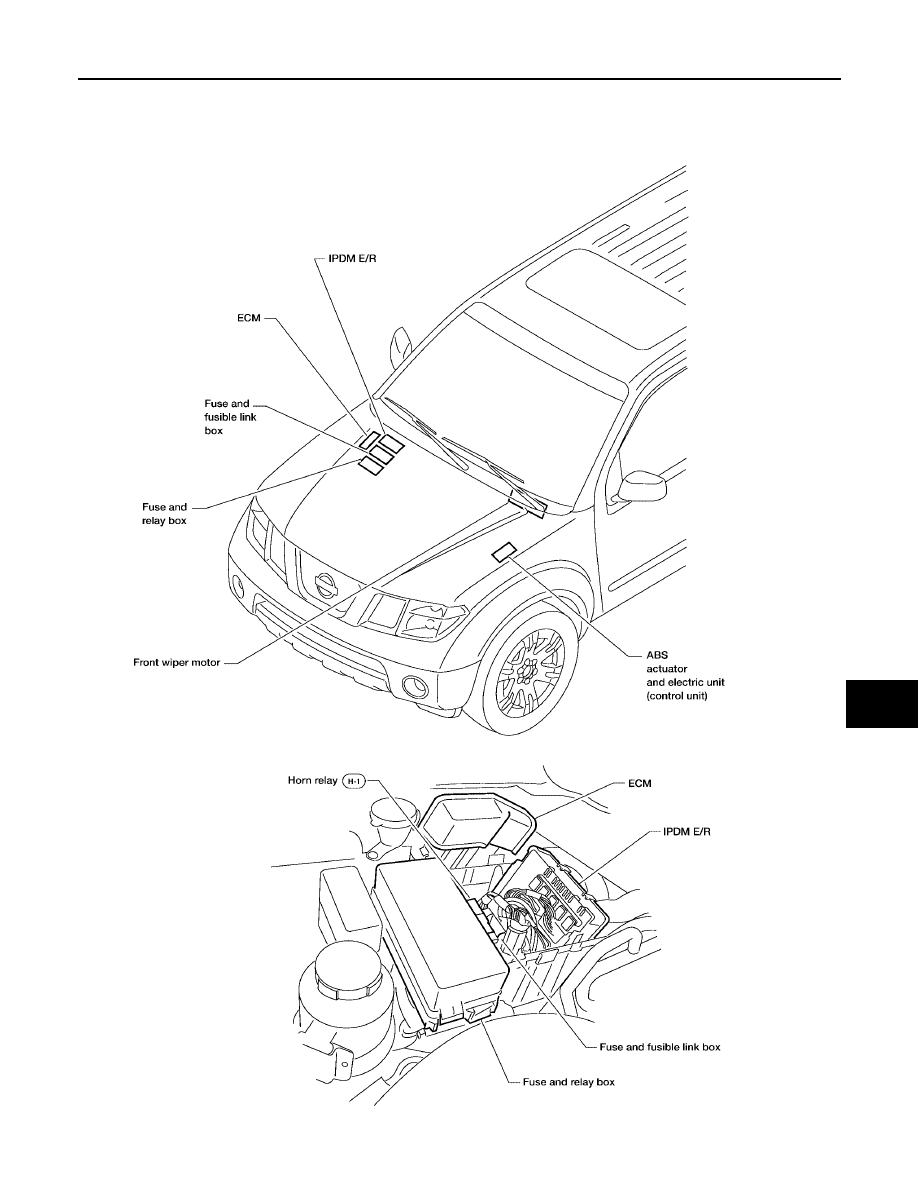

ENGINE COMPARTMENT

LKIA0629E

PG-68

ELECTRICAL UNITS LOCATION

2005 Pathfinder

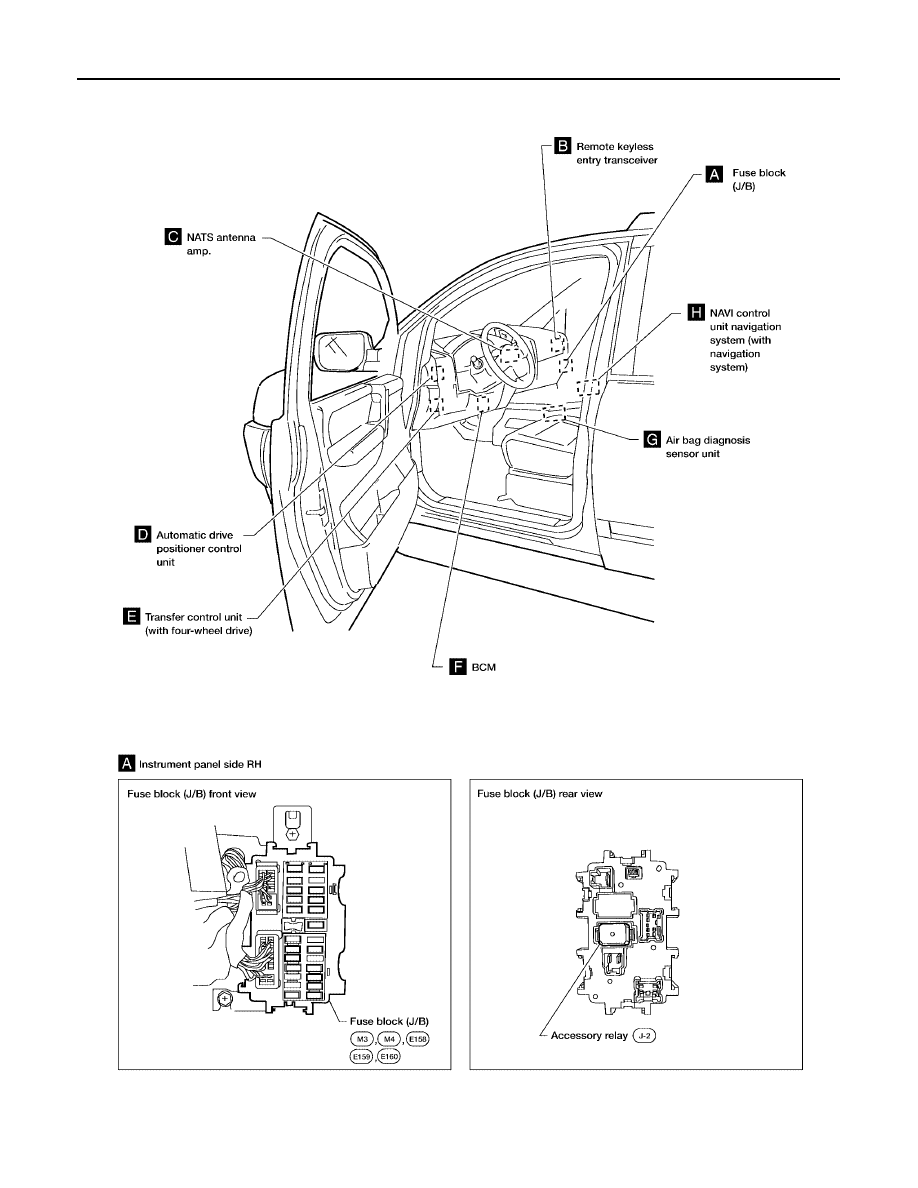

PASSENGER COMPARTMENT

WKIA3588E
