Nissan Pathfinder (2005 year). Manual - part 258

DESCRIPTION

FFD-7

C

E

F

G

H

I

J

K

L

M

A

B

FFD

2005 Pathfinder

DESCRIPTION

PFP:00000

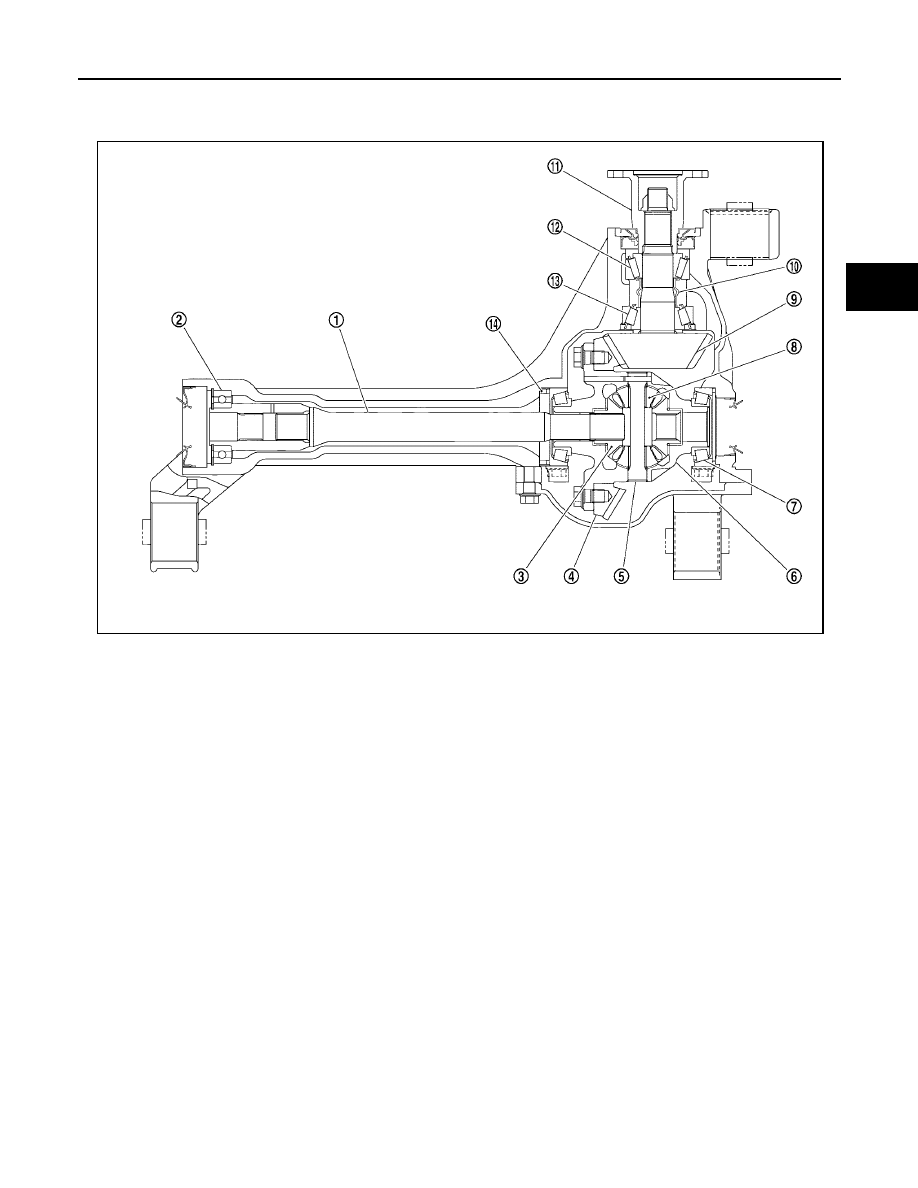

Cross-Sectional View

UDS000WM

1.

Side shaft

2.

Side shaft bearing

3.

Side bearing

4.

Drive gear

5.

Pinion mate shaft

6.

Differential case

7.

Side bearing

8.

Pinion mate gear

9.

Drive pinion

10. Collapsible spacer

11.

Companion flange

12. Pinion front bearing

13. Pinion rear bearing

14. Housing spacer

PDIA0695E

FFD-8

DIFFERENTIAL GEAR OIL

2005 Pathfinder

DIFFERENTIAL GEAR OIL

PFP:KLD30

Changing Differential Gear Oil

UDS000WN

DRAINING

1.

Stop the engine.

2.

Remove the drain plug and gasket. Drain the gear oil.

3.

Install the drain plug with a new gasket to the final drive assem-
bly. Tighten to the specified torque. Refer to

FFD-16, "COMPO-

NENTS"

.

CAUTION:

Do not reuse gasket.

FILLING

1.

Remove the filler plug and gasket. Fill with new gear oil until the
oil level reaches the specified level near the filler plug hole.

2.

After refilling oil, check the oil level. Install the filler plug with a
new gasket on it to the final drive assembly. Tighten to the spec-
ified torque. Refer to

FFD-16, "COMPONENTS"

.

CAUTION:

Do not reuse gasket.

Checking Differential Gear Oil

UDS000WO

OIL LEAKAGE AND OIL LEVEL

●

Make sure that oil is not leaking from the final drive assembly or around it.

●

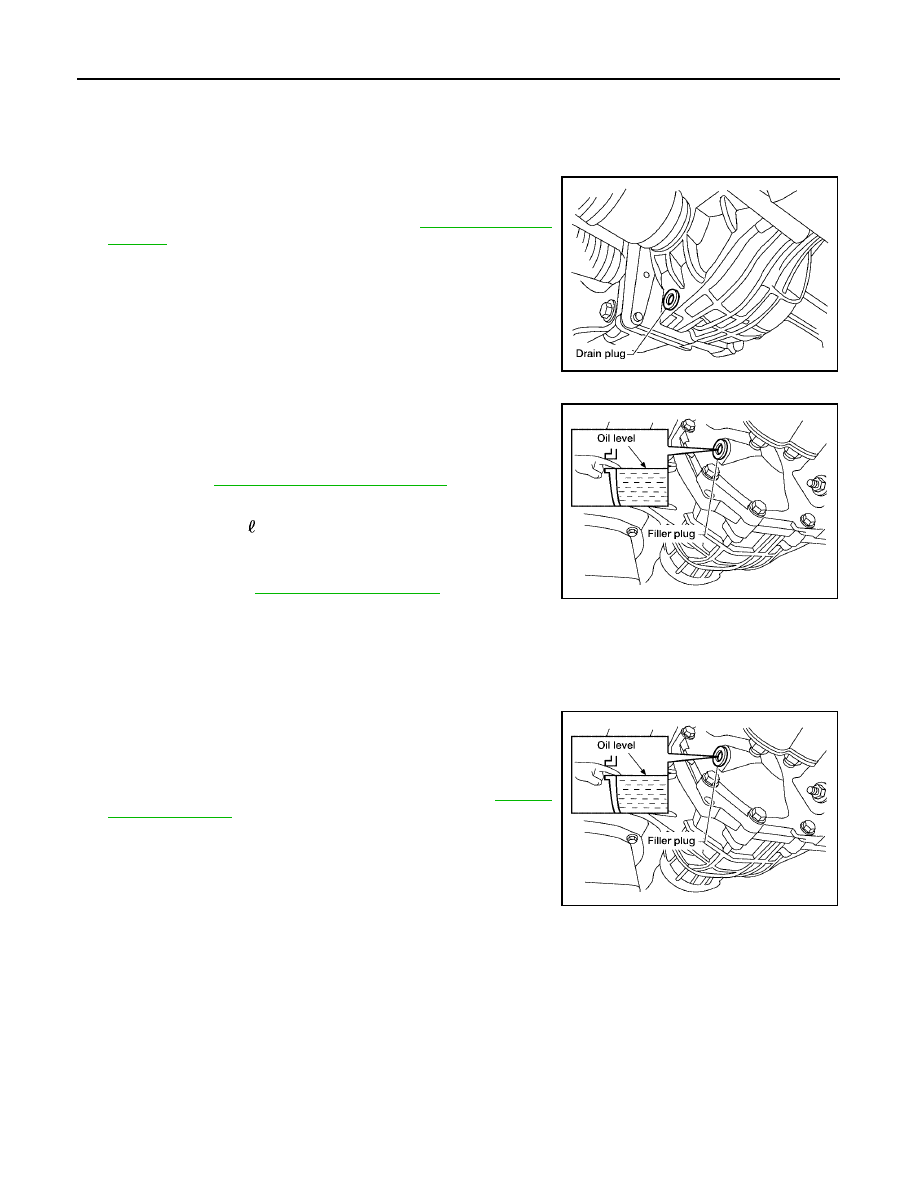

Check oil level from the filler plug hole as shown.

CAUTION:

Do not start engine while checking oil level.

●

Install the filler plug with a new gasket on it to the final drive
assembly. Tighten to the specified torque. Refer to

FFD-16,

"COMPONENTS"

.

CAUTION:

Do not reuse gasket.

LDIA0175E

Oil grade and Viscosity:

Refer to

MA-11, "Fluids and Lubricants"

.

Oil capacity:

Approx. 0.85

(1-3/4 US pt, 1-1/2 Imp pt)

LDIA0176E

LDIA0176E

FRONT OIL SEAL

FFD-9

C

E

F

G

H

I

J

K

L

M

A

B

FFD

2005 Pathfinder

FRONT OIL SEAL

PFP:38189

Removal and Installation

UDS000WS

REMOVAL

1.

Remove the front wheels and tires using power tool.

2.

Without disassembling the hydraulic lines, remove the caliper torque member bolts using power tool.
Then reposition the brake caliper aside using suitable wire. Refer to

BR-25, "Removal and Installation of

Brake Caliper and Disc Rotor"

.

CAUTION:

Do not press the brake pedal while brake caliper is removed.

3.

Remove the ABS sensor harness from the mount on the knuckle.

CAUTION:

Do not pull on the ABS sensor harness.

4.

Support the lower link using a suitable jack.

5.

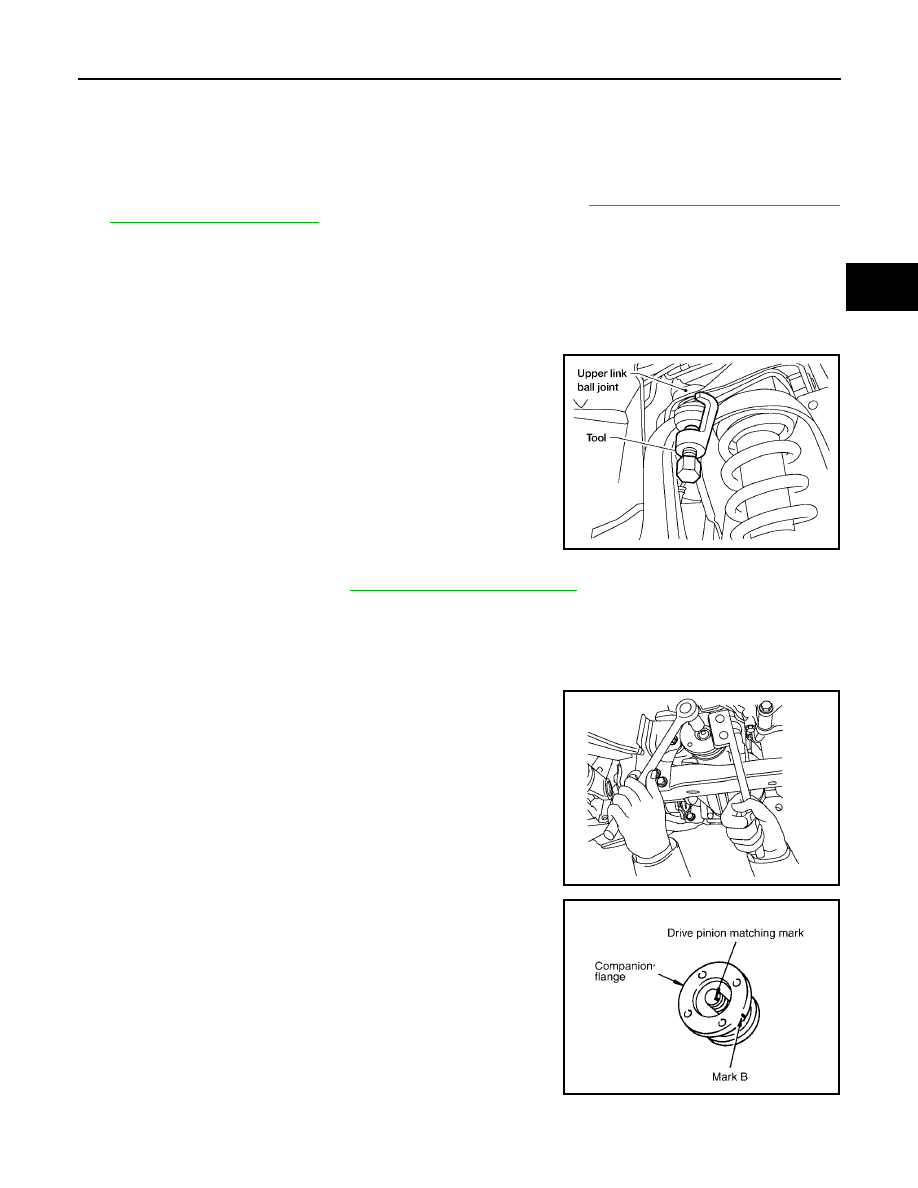

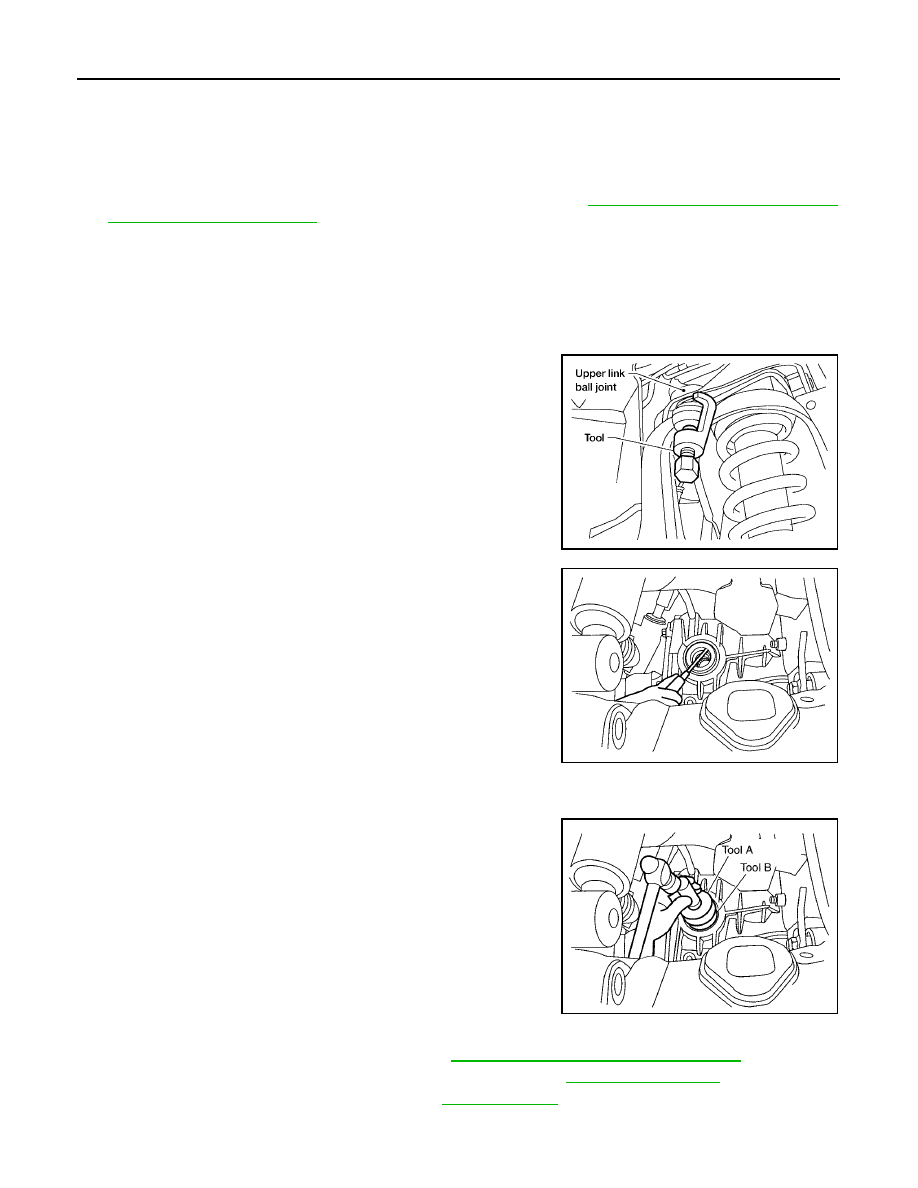

Separate the upper link ball joint stud from the steering knuckle
using Tool.

CAUTION:

Support the lower link using a jack.

6.

Remove the rear engine undercover using power tool.

7.

Remove the RH and LH drive shafts from the front final drive
using suitable tool.

CAUTION:

Do not reuse the front final drive side oil seals.

8.

Disconnect the front propeller shaft from the front final drive. Then reposition the front propeller shaft
aside using suitable wire. Refer to

PR-5, "Removal and Installation"

.

9.

Measure the drive pinion bearing preload with the front oil seal resistance using Tool.

NOTE:
Record the preload measurement.

10. Remove the drive pinion lock nut using Tool.

11. Put a matching mark on the end of the drive pinion in line with

the matching mark B on the companion flange.

CAUTION:

Use paint to make the matching mark on the drive pinion.
Do not damage the companion flange or drive pinion.

Tool number

: ST29020001 (J-24319-01)

Tool number

: ST3127S000 (J-25765-A)

Tool number

: KV38108300 (J-44195)

WEIA0119E

BDIA0001E

SDIA0270E

FFD-10

FRONT OIL SEAL

2005 Pathfinder

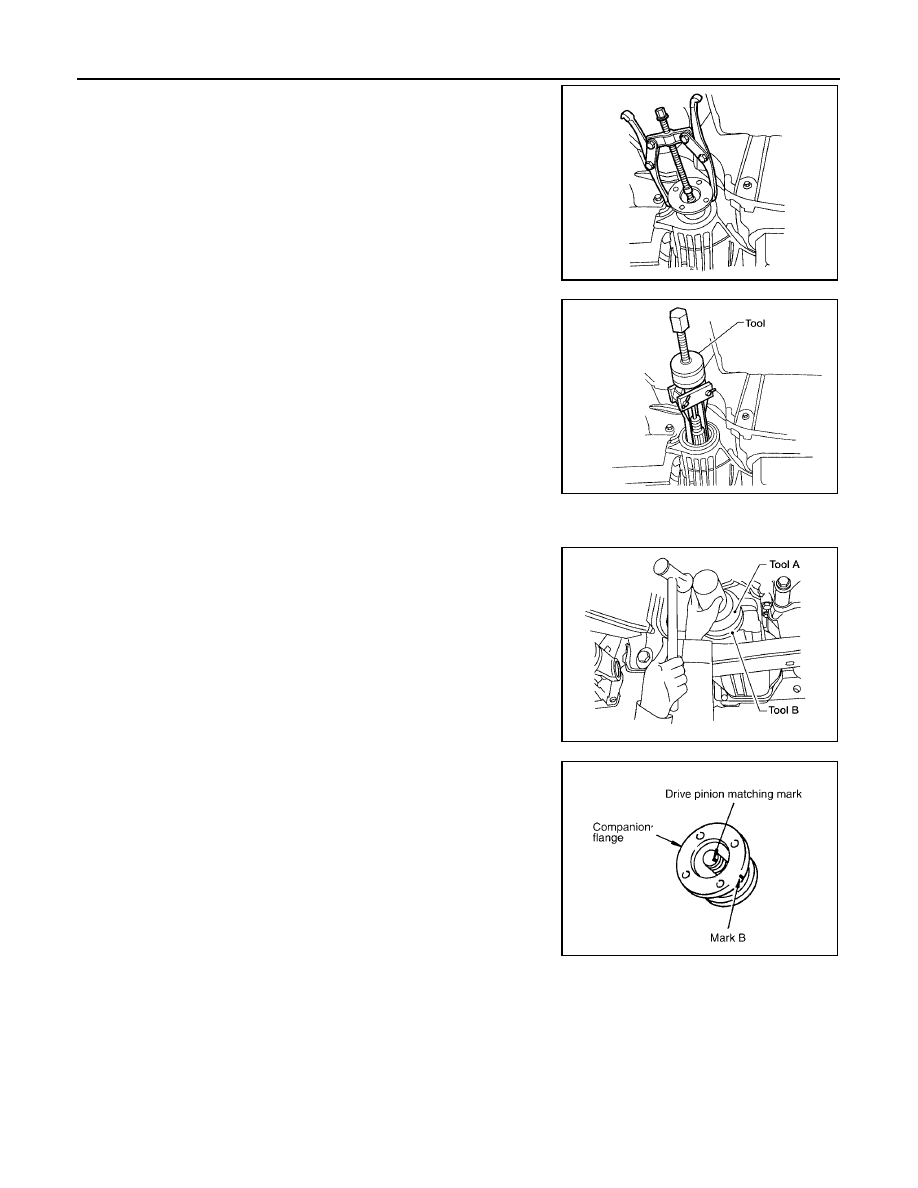

12. Remove the companion flange using suitable tool.

13. Remove the front oil seal using Tool.

INSTALLATION

1.

Apply multi-purpose grease to the front oil seal lips and gear oil onto the circumference of the oil seal.

2.

Drive the front oil seal in evenly using Tools.

CAUTION:

●

Do not reuse oil seal.

●

Do not incline oil seal when Installing.

●

Apply multi-purpose grease onto oil seal lips and gear oil
onto the circumference of oil seal.

3.

Align the matching mark of the drive pinion with the matching
mark B of the companion flange, then install the companion
flange.

4.

Apply gear oil on the threads of the drive pinion and the seating
surface of the drive pinion lock nut.

LDIA0171E

Tool number

: KV381054S0 (J-34286)

LDIA0172E

Tool number A

A: ST30720000 (J-25405)

B: ST27863000 (

—

)

WDIA0147E

SDIA0270E

FRONT OIL SEAL

FFD-11

C

E

F

G

H

I

J

K

L

M

A

B

FFD

2005 Pathfinder

5.

Install the drive pinion lock nut. Tighten to the specified torque
using Tool. Refer to

FFD-16, "COMPONENTS"

.

6.

Measure the drive pinion bearing preload with the front oil seal
resistance using Tool.

NOTE:

●

Drive pinion bearing preload should equal the measurement
taken during removal plus an additional 0.56 N·m (0.06 Kg-m,
5 in-lb).

●

If the drive pinion bearing preload is low, tighten the drive pinion lock nut in 6.8 N·m (0.69 Kg-m, 5ft-lb)
increments until the drive pinion preload is met.

CAUTION:

Never loosen the drive pinion nut to decrease drive pinion bearing preload. Do not exceed speci-
fied preload. If preload torque is exceeded a new collapsible spacer must be installed. If maximum
torque is reached prior to reaching the required preload, the collapsible spacer may have been
damaged. Replace the collapsible spacer.

7.

Install new side oil seals into the front final drive assembly. Refer to

FFD-12, "Removal and Installation"

.

8.

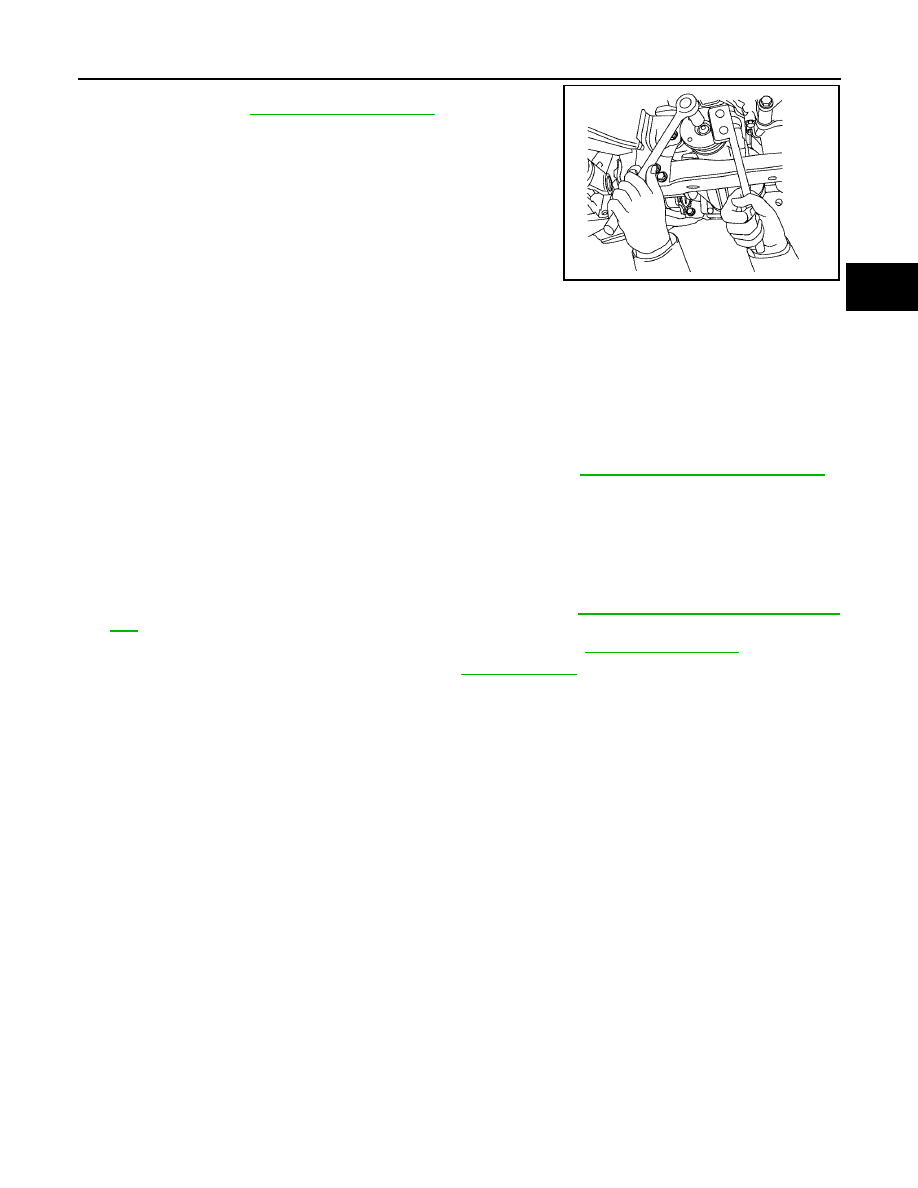

Install the RH and LH drive shafts to the front final drive.

CAUTION:

When installing the drive shaft assembly into the front final drive assembly, do not damage the
side oil seal.

9.

Install the remaining components in the reverse order of removal.

CAUTION:

Check the final drive gear oil level after installation. Refer to

FFD-8, "Checking Differential Gear

Oil"

.

●

Tighten the upper link ball joint stud nut to specifications. Refer to

FSU-5, "Components"

.

●

Tighten the wheel nuts to specification. Refer to

WT-6, "Rotation"

.

Tool number

: KV38108300 (J-44195)

Tool number

: ST3127S000 (J-25765-A)

Drive pinion lock nut

: 186 - 294 N·m (19 - 29 kg-m, 138 - 216 ft-lb)

BDIA0001E

FFD-12

SIDE OIL SEAL

2005 Pathfinder

SIDE OIL SEAL

PFP:33142

Removal and Installation

UDS000WT

REMOVAL

1.

Remove the front wheels and tires using power tool.

2.

Without disassembling the hydraulic lines, remove the caliper torque member bolts using power tool.
Then reposition the brake caliper aside using suitable wire. Refer to

BR-25, "Removal and Installation of

Brake Caliper and Disc Rotor"

.

CAUTION:

Do not press the brake pedal while brake caliper is removed.

3.

Remove the ABS sensor harness from the mount on the knuckle.

CAUTION:

Do not pull on the ABS sensor harness.

4.

Support the lower link using a suitable jack.

5.

Separate the upper link ball joint stud from the steering knuckle
using Tool.

CAUTION:

Support the lower link using jack.

6.

Remove the rear engine undercover using power tool.

7.

Remove the RH and LH drive shafts from the front final drive
using suitable tool.

8.

Remove the side oil seal using suitable tool.

CAUTION:

Do not reuse the oil seal.

INSTALLATION

Installation is the reverse order of removal.

●

Drive the side oil seal in evenly until it becomes flush with the
case end using Tools.

CAUTION:

●

Do not reuse oil seal.

●

Do not incline oil seal when installing.

●

Apply multi-purpose grease onto oil seal lips and gear oil
onto the circumference of oil seal.

●

When installing the drive shaft assembly into the front
final drive assembly, do not damage the side oil seal.

●

Check the final drive gear oil level. Refer to

FFD-8, "Checking Differential Gear Oil"

.

●

Tighten the upper link ball joint stud nut to specifications. Refer to

FSU-5, "Components"

.

●

Tighten the wheel nuts to specification. Refer to

WT-6, "Rotation"

.

Tool number

: ST29020001 (J-24319-01)

WEIA0119E

LDIA0173E

Tool number

A: ST30720000 (J-25405)

B: ST27863000 (

—

)

PDIA0826E

REAR COVER GASKET

FFD-13

C

E

F

G

H

I

J

K

L

M

A

B

FFD

2005 Pathfinder

REAR COVER GASKET

PFP:38320

Removal and Installation

UDS000TJ

REMOVAL

1.

Remove front final drive. Refer to

FFD-14, "Removal and Installation"

.

2.

Remove the rear cover bolts, then remove the rear cover from the gear carrier.

INSTALLATION

1.

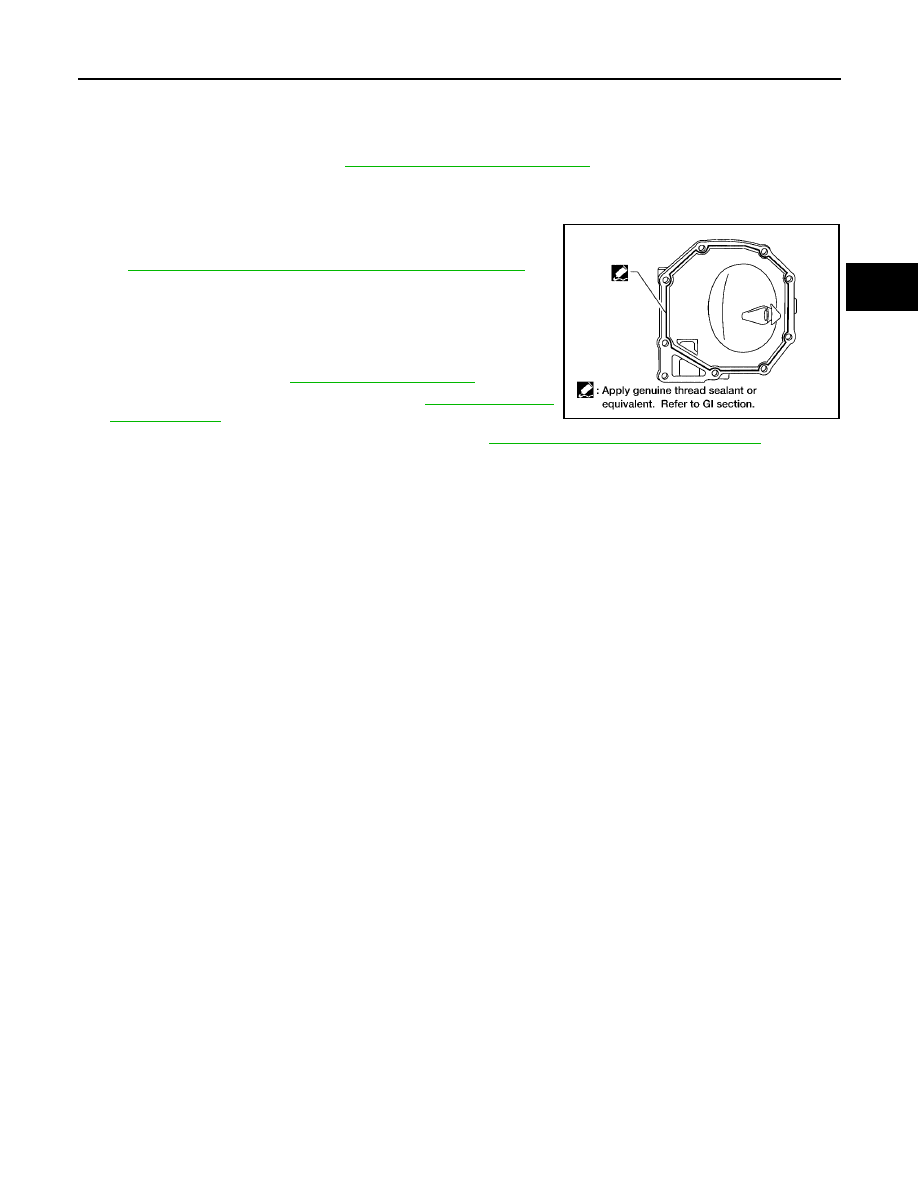

Apply a 3 mm (0.12 in) bead of sealant to the mating surface of
the rear cover. Use Genuine Silicone RTV or equivalent. Refer
to

GI-45, "Recommended Chemical Products and Sealants"

.

CAUTION:

Remove any old sealant adhering to the mating surfaces.
Also remove any moisture, oil, or foreign material adhering
to the application and mating surfaces.

2.

Install the rear cover to the gear carrier. Tighten the bolts to the
specified torque. Refer to

FFD-16, "COMPONENTS"

.

3.

Install the front final drive assembly. Refer to

FFD-14, "Removal

and Installation"

.

4.

Fill the final drive with recommended gear oil. Refer to

FFD-8, "Checking Differential Gear Oil"

.

LDIA0177E

FFD-14

FRONT FINAL DRIVE ASSEMBLY

2005 Pathfinder

FRONT FINAL DRIVE ASSEMBLY

PFP:38500

Removal and Installation

UDS000TK

REMOVAL

1.

Remove the front wheels and tires using power tool.

2.

Without disassembling the hydraulic lines, remove the caliper torque member bolts using power tool.
Then reposition the brake caliper aside using suitable wire. Refer to

BR-25, "Removal and Installation of

Brake Caliper and Disc Rotor"

.

CAUTION:

Do not press the brake pedal while brake caliper is removed.

3.

Remove the ABS sensor harness from the mount on the knuckle.

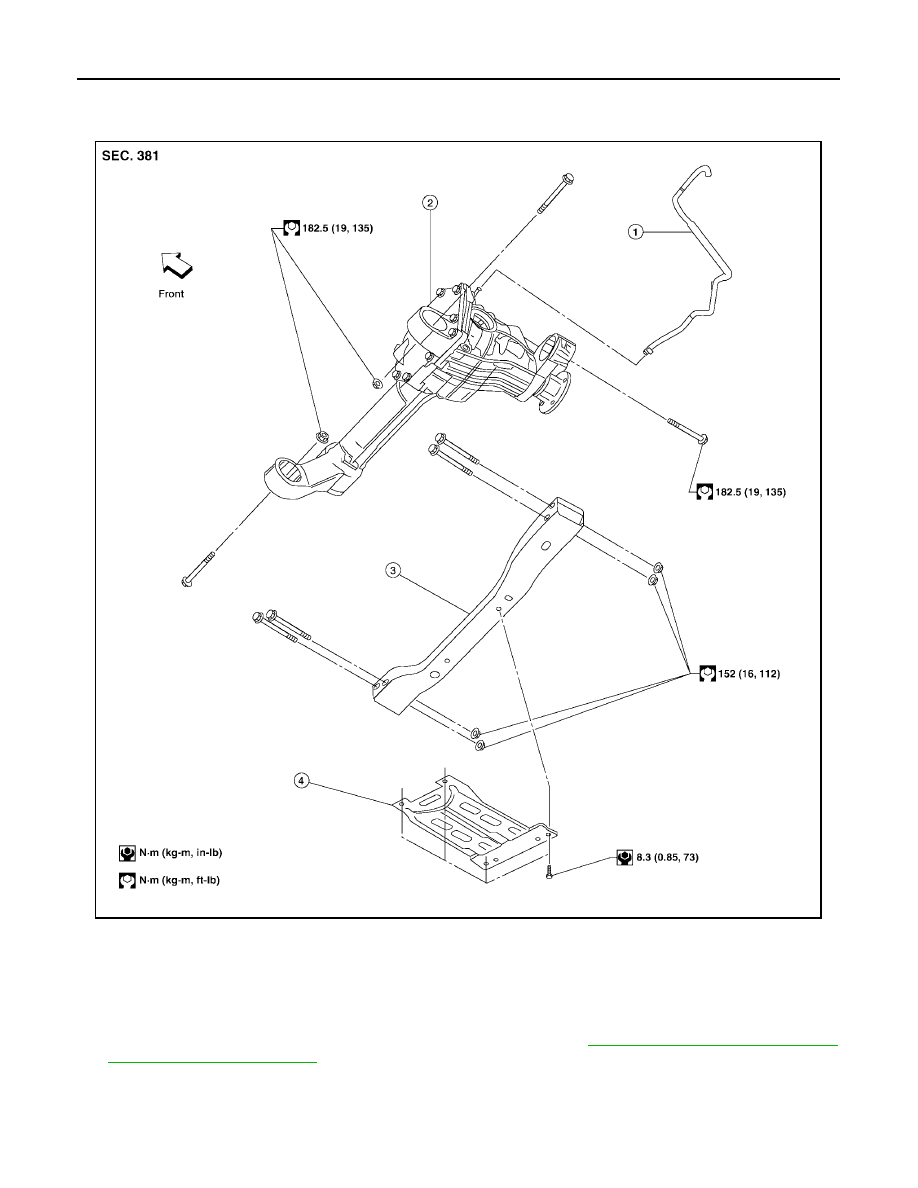

1.

Breather hose

2.

Front final drive assembly

3.

Front crossmember

4.

Engine under cover

LDIA0179E
