FLOOR TRIM

EI-29

C

D

E

F

G

H

J

K

L

M

A

B

EI

2005 Pathfinder

FLOOR TRIM

PFP:74902

Removal and Installation

EIS0044G

Front and Rear Floor Carpet

REMOVAL
Front Carpet

1.

Remove front seats. Refer to

SE-90, "FRONT SEAT"

.

2.

Remove lower seat belt anchors. Refer to

SB-3, "SEAT BELTS"

.

3.

Remove lower body side trim panels. Refer to

EI-27, "BODY SIDE TRIM"

.

4.

Remove center console. Refer to

IP-15, "CENTER CONSOLE"

.

5.

Remove floor mat hook from front carpet.

6.

Remove front carpet.

Rear Carpet

1.

Remove 3rd row seats. Refer to

SE-96, "Third Row"

.

2.

Remove luggage side lower finisher RH and LH. Refer to

EI-34, "Removal and Installation"

.

3.

Remove flipper doors and floor tray. Refer to

EI-34, "Removal and Installation"

.

4.

Remove the bolts and the storage box. Refer to

EI-34, "Removal and Installation"

.

5.

Remove the rear carpet.

INSTALLATION

Installation is in the reverse order of removal.

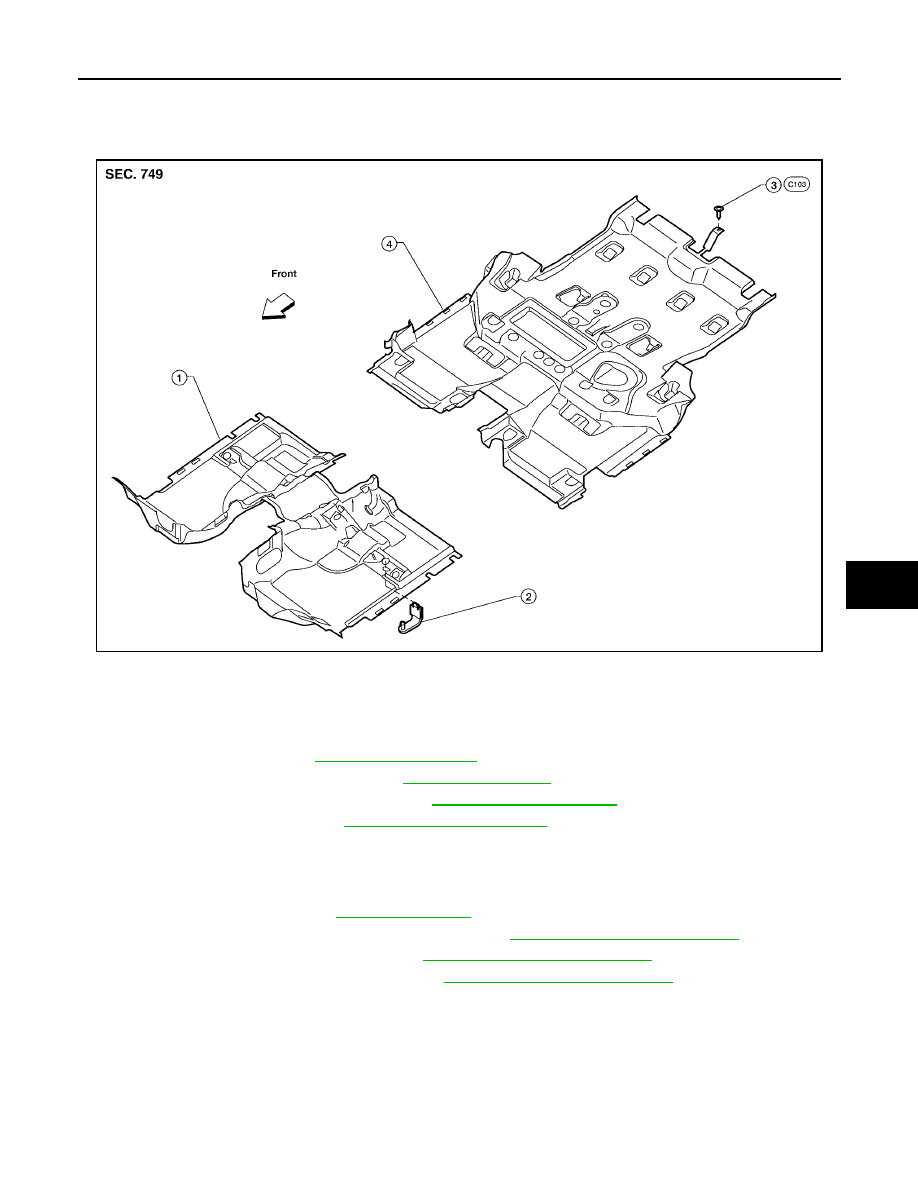

LIIA1770E

1.

Front carpet

2.

Floor mat hook

3.

Clip

4.

Rear carpet

EI-30

HEADLINING

2005 Pathfinder

HEADLINING

PFP:73910

Removal and Installation

EIS0044H

REMOVAL

1.

Disconnect both the positive and negative battery terminals.

CAUTION:

Disconnect both the positive and negative battery terminals in advance.

2.

Remove body side trim panels. Refer to

EI-27, "BODY SIDE TRIM"

.

3.

Remove luggage floor trim upper panels. Refer to

EI-32, "LUGGAGE FLOOR TRIM"

.

4.

Remove sun visor assemblies, both LH and RH.

5.

Remove sun visor holders LH and RH.

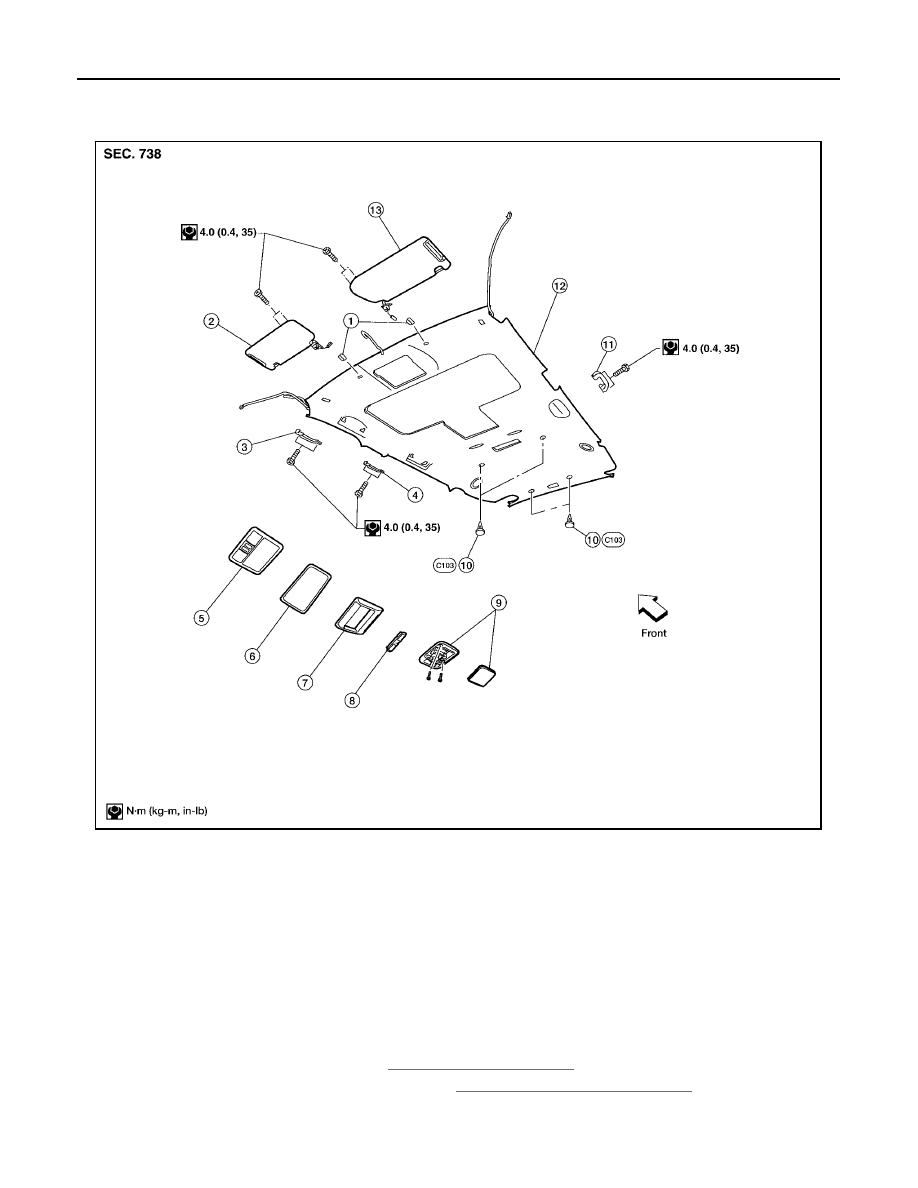

1.

Sun visor holder LH/RH

2.

Sun visor assembly RH

3.

Front assist grip RH

4.

Rear assist grip LH

5.

Front roof console with front room
lamp assembly and sunglass bin

6.

Sunroof welt (if equipped)

7.

DVD video monitor finisher (if
equipped)

8.

Center room lamp assembly

9.

Rear room lamp assembly

10.

Clip

11.

Rear assist grip LH

12. Headlining

13.

Sun visor assembly LH

LIIA1778E

HEADLINING

EI-31

C

D

E

F

G

H

J

K

L

M

A

B

EI

2005 Pathfinder

6.

Remove sunroof welt (if equipped).

7.

Remove DVD video monitor assembly (if equipped). Refer to

AV-68, "Removal and Installation of Video

Monitor"

.

●

Disconnect harnesses.

8.

Remove assist grips.

9.

Remove the screws and the front roof console.

●

Disconnect harness.

10. Remove the center room and rear room lamp assemblies.

11. Remove rear upper overhead duct (if equipped). Refer to

ATC-149, "REAR OVERHEAD DUCTS"

.

12. Remove headlining.

NOTE:
Use an assistant to steady the headlining while lowering from roof.

●

Remove clips from center of headlining.

●

Remove clips from rear of headlining.

●

Disconnect rear washer tube at front connection, allow to drain.

●

Disconnect harnesses and rear washer tube rear connections.

13. Remove assist grip brackets from roof.

INSTALLATION

Installation is in the reverse order of removal.

EI-32

LUGGAGE FLOOR TRIM

2005 Pathfinder

LUGGAGE FLOOR TRIM

PFP:84999

Components

EIS00506

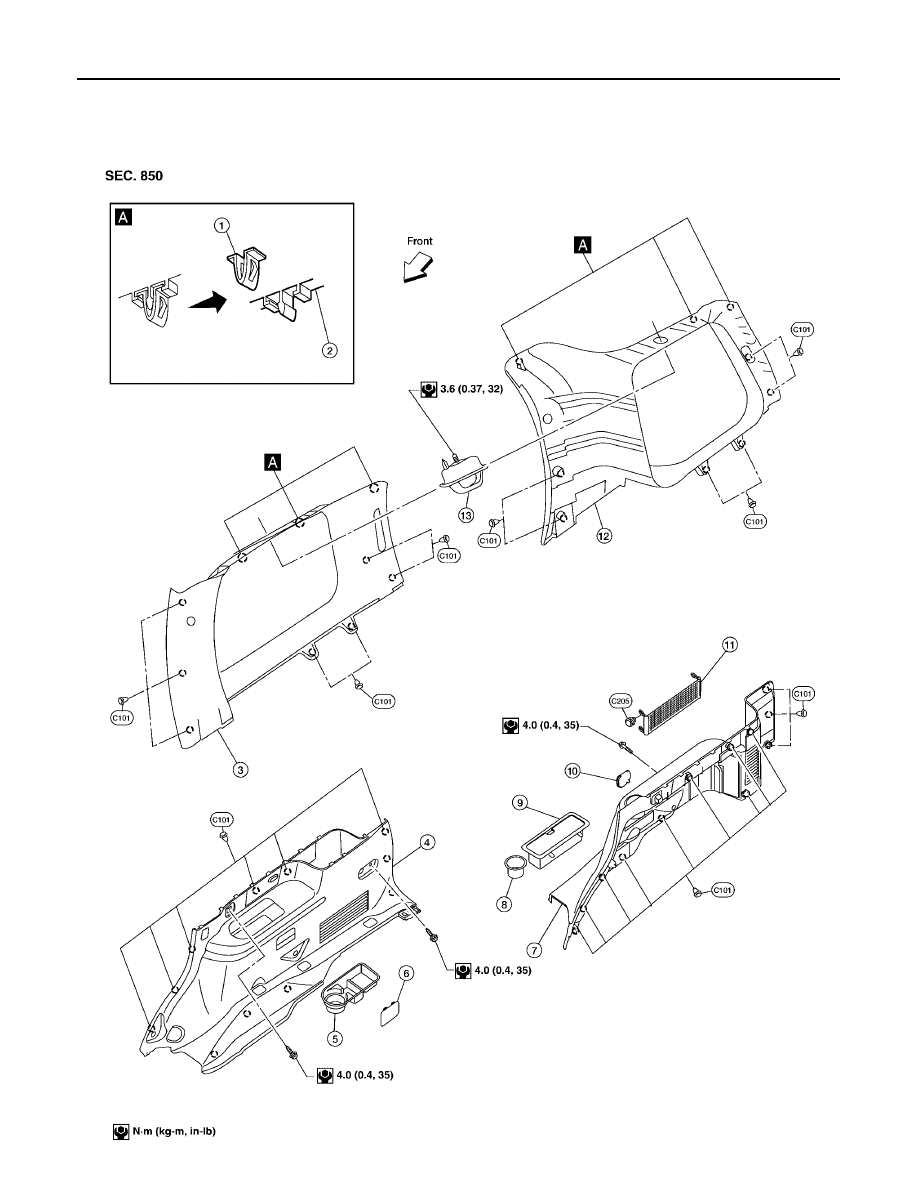

Luggage Trim - Side

LIIA1783E

LUGGAGE FLOOR TRIM

EI-33

C

D

E

F

G

H

J

K

L

M

A

B

EI

2005 Pathfinder

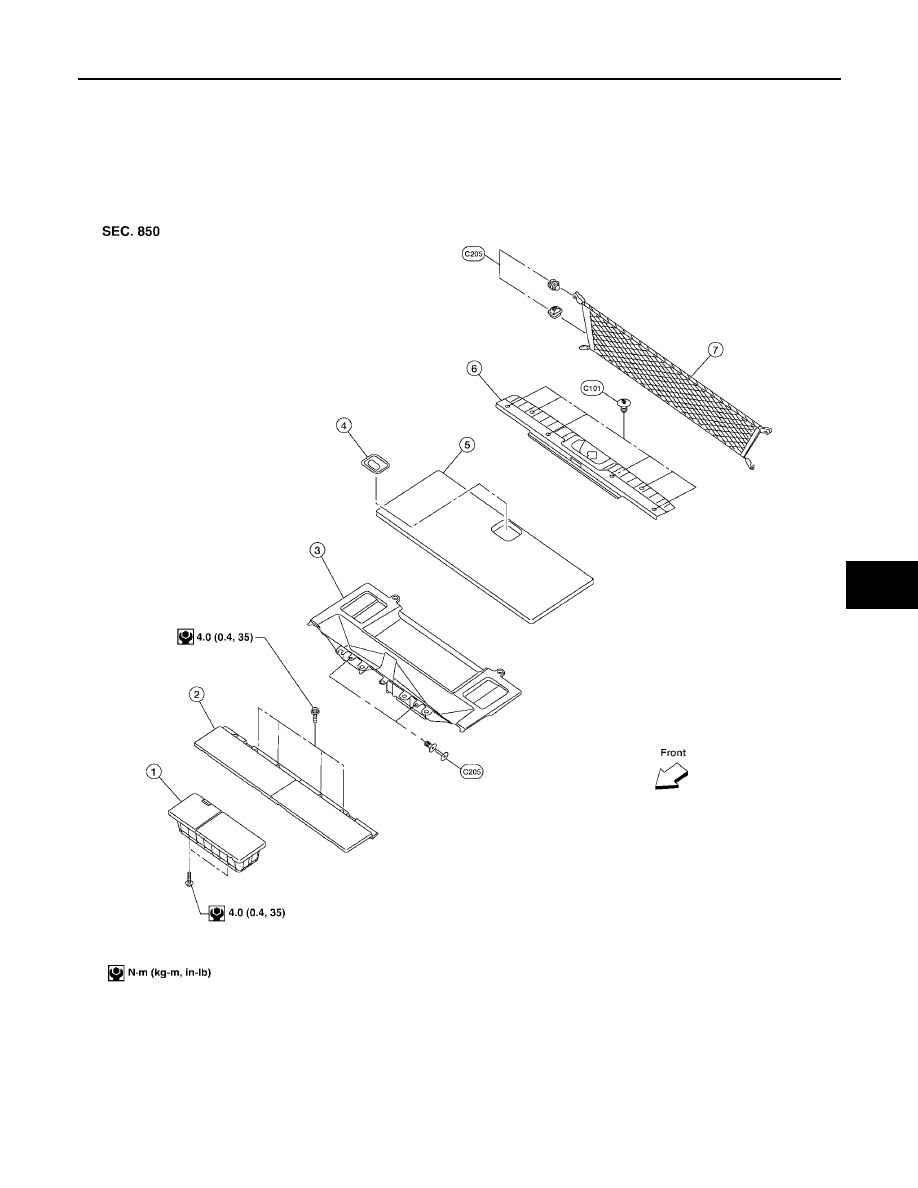

Luggage Trim - Floor

1.

Metal clip

2.

Garnish

3.

Luggage side upper finisher RH

4.

Luggage side lower finisher RH

5.

Cup holder and tray

6.

Access cover

7.

Luggage side lower finisher LH

8.

Cup holder

9.

Storage bin

10. Access cover

11.

Side cargo net

12. Luggage side upper finisher LH

13. Coat hook

LIIA1784E

1.

Floor storage bin

2.

Flipper panel

3.

Storage tray

4.

Luggage floor board latch

5.

Luggage floor board

6.

Tailgate kick plate

7.

Cargo net

EI-34

LUGGAGE FLOOR TRIM

2005 Pathfinder

Removal and Installation

EIS0044I

REMOVAL

1.

Remove the 2nd and 3rd row seat belts. Refer to

SB-3, "SEAT BELTS"

.

2.

Remove the third row seat belt buckles. Refer to

SB-3, "SEAT BELTS"

.

3.

Remove the third row seat assembly. Refer to

SE-96, "Third Row"

.

4.

Remove the rear door kick plates. refer to

EI-27, "BODY SIDE TRIM"

.

5.

Remove the tailgate kick plate.

6.

Disconnect the door open/close link. Refer to

BL-98, "BACK DOOR LOCK"

.

7.

Remove the cargo net hooks.

8.

Remove the LH and RH luggage side lower finishers.

●

Disconnect the power point on the RH side.

9.

Remove the LH and RH coat hooks.

10. Remove the LH and RH luggage side upper finishers.

11. Remove the cargo net hooks LH/RH.

12. Remove the luggage floor board.

13. Remove the flipper panel.

14. Remove the storage tray.

15. Remove the floor storage bin.

INSTALLATION

Installation is in the reverse order of removal.

BACK DOOR TRIM

EI-35

C

D

E

F

G

H

J

K

L

M

A

B

EI

2005 Pathfinder

BACK DOOR TRIM

PFP:90900

Removal and Installation

EIS0044J

REMOVAL

1.

Open back door glass.

2.

Disconnect the gas spring LH and RH from back door (through window garnish).

3.

Open the back door, release the clips and remove back door window garnish.

4.

Remove the screw and back door handle.

5.

Release the clips and remove back door finisher assembly.

INSTALLATION

Installation in the reverse order of removal.

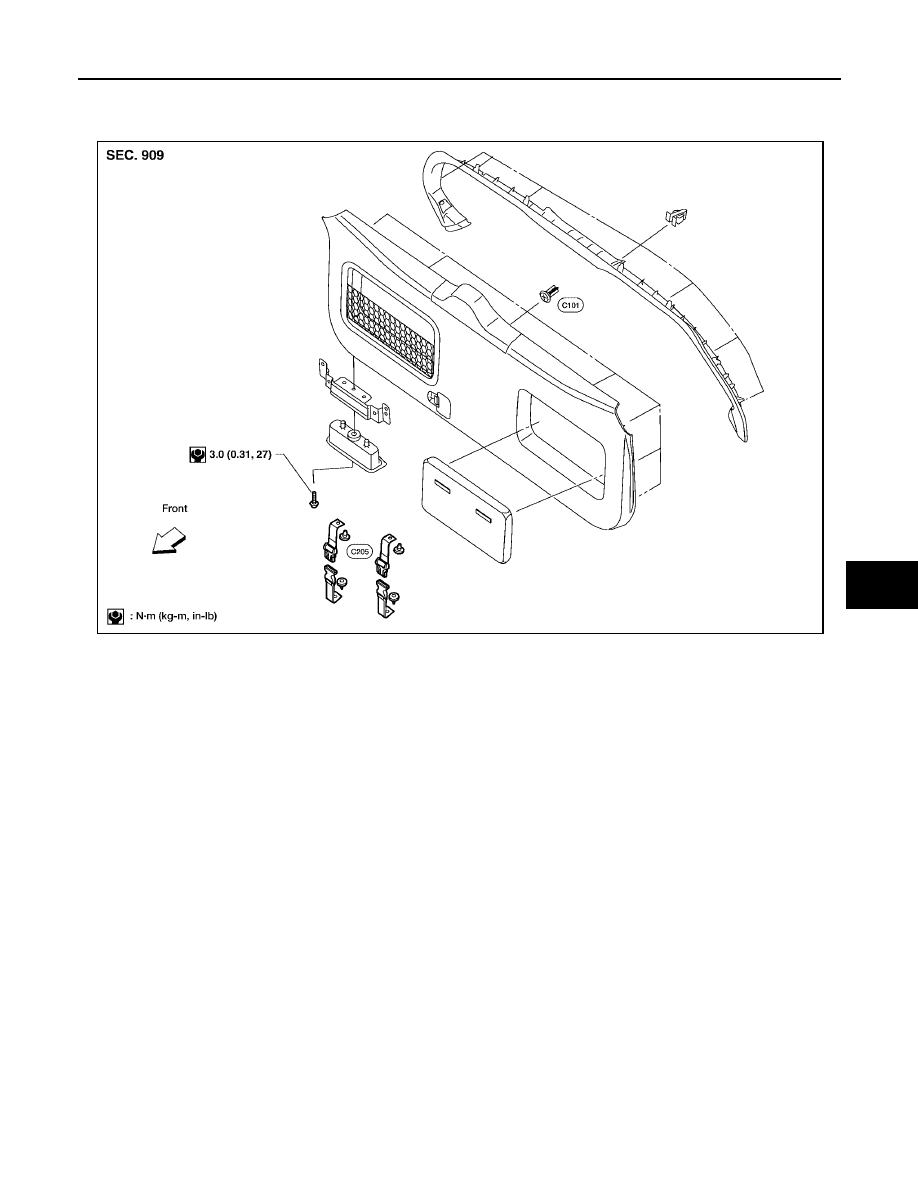

1.

Back door window garnish

2.

Back door finisher

3.

Back door handle bracket

4.

Back door handle

5.

First aid kit strap

6.

First aid kit

LIIA1777E
