Nissan Pathfinder (2005 year). Manual - part 235

FENDER PROTECTOR

EI-21

C

D

E

F

G

H

J

K

L

M

A

B

EI

2005 Pathfinder

Removal and Installation of Front Fender Protector

EIS00448

REMOVAL

1.

Remove screws.

2.

Remove plastic clips.

3.

Remove pushpins.

4.

Remove front fender protector.

INSTALLATION

Installation is in the reverse order of removal.

Removal and Installation of Rear Fender Protector

EIS00505

REMOVAL

1.

Remove screws.

2.

Remove plastic clips.

3.

Remove pushpins.

4.

Remove rear fender protector.

INSTALLATION

Installation is in the reverse order of removal.

EI-22

RUNNING BOARDS

2005 Pathfinder

RUNNING BOARDS

PFP:96110

Removal and Installation

EIS00449

REMOVAL

1.

Remove mud flaps (if equipped).

2.

Remove bolts and remove running board from running board brackets.

3.

Remove nuts and remove running board brackets from chassis.

4.

Remove screw and clip and remove wind deflector.

INSTALLATION

Installation is in the reverse order of removal.

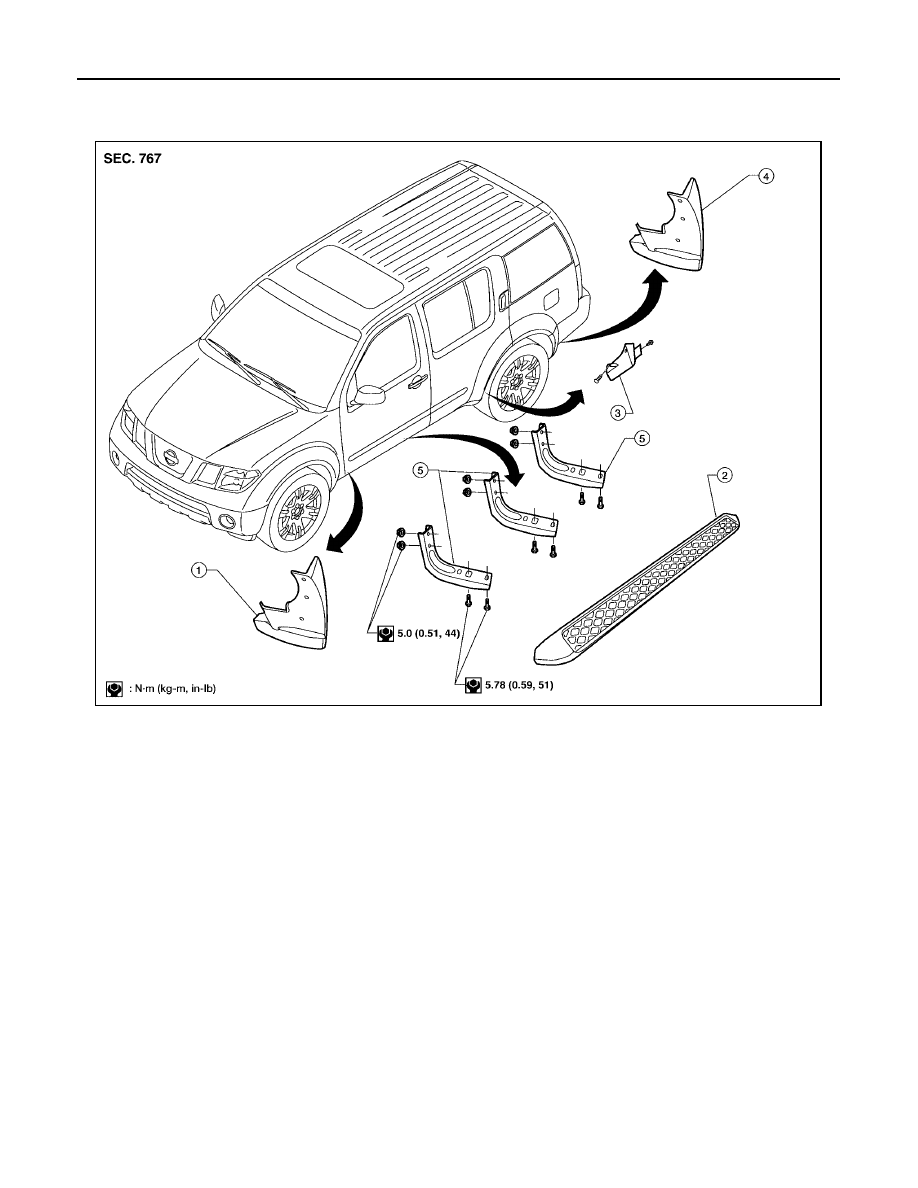

1.

Front mud flap (if equipped)

2.

Running board

3.

Rear wheel wind deflector

4.

Rear mud flap (if equipped)

5.

Running board bracket

LIIA1779E

ROOF RACK

EI-23

C

D

E

F

G

H

J

K

L

M

A

B

EI

2005 Pathfinder

ROOF RACK

PFP:73155

Removal and Installation

EIS0044B

REMOVAL

1.

Pry outward releasing the clips and remove the slide rail cover front LH and RH.

2.

Pry outward releasing the clips and remove the slide rail cover rear LH and RH.

3.

Remove the bolts and remove front and rear sliding crossbars from slide rails.

4.

Remove the bolts from the slide rails LH and RH.

5.

Shift the slide rails forward to disengage from center stanchion and remove from roof.

6.

Remove the bolts and remove center stansions LH and RH from roof.

INSTALLATION

Installation is in the reverse order of removal.

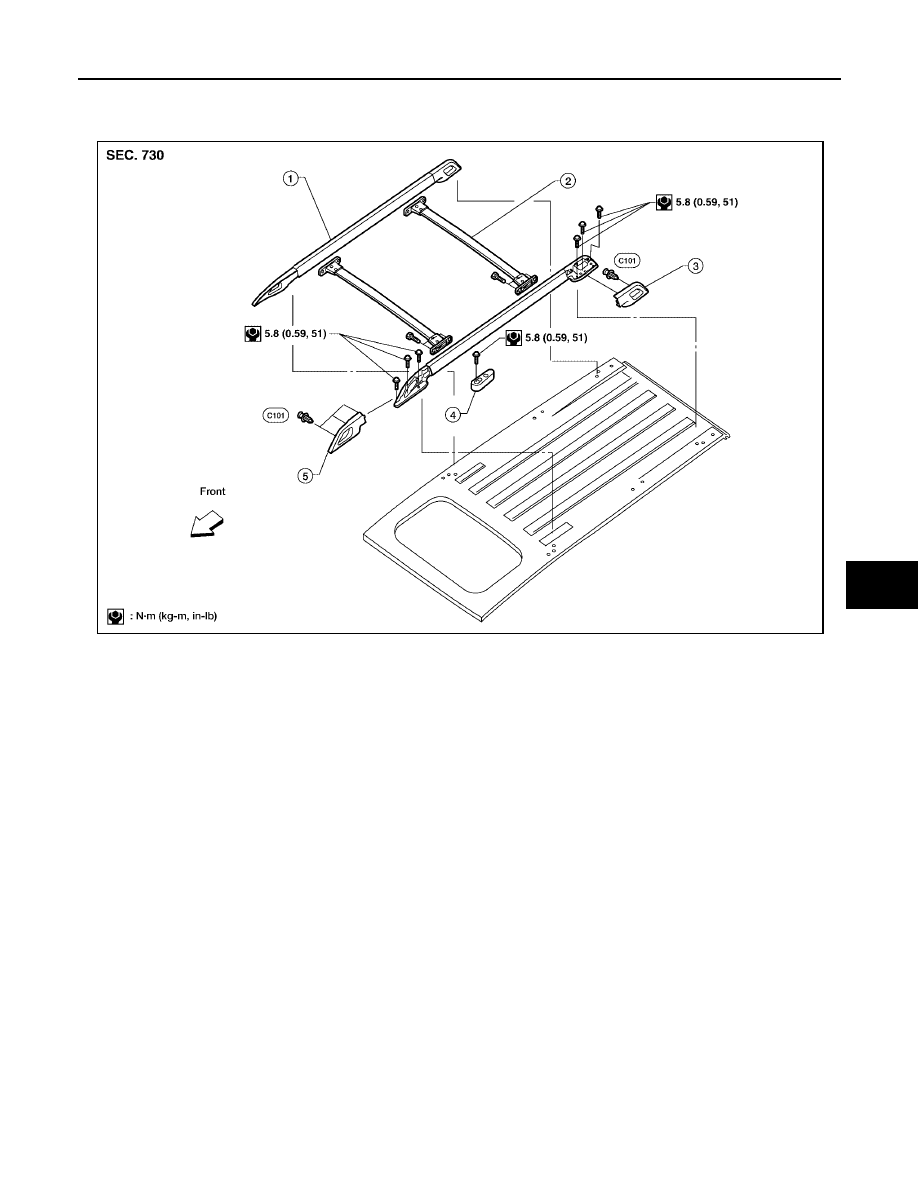

1.

Slide rail

2.

Sliding crossbar

3.

Slide rail cover rear

4.

Center stanchion

5.

Slide rail cover front

LIIA1776E

EI-24

DOOR OUTSIDE MOLDING

2005 Pathfinder

DOOR OUTSIDE MOLDING

PFP:82820

Removal and Installation

EIS0044C

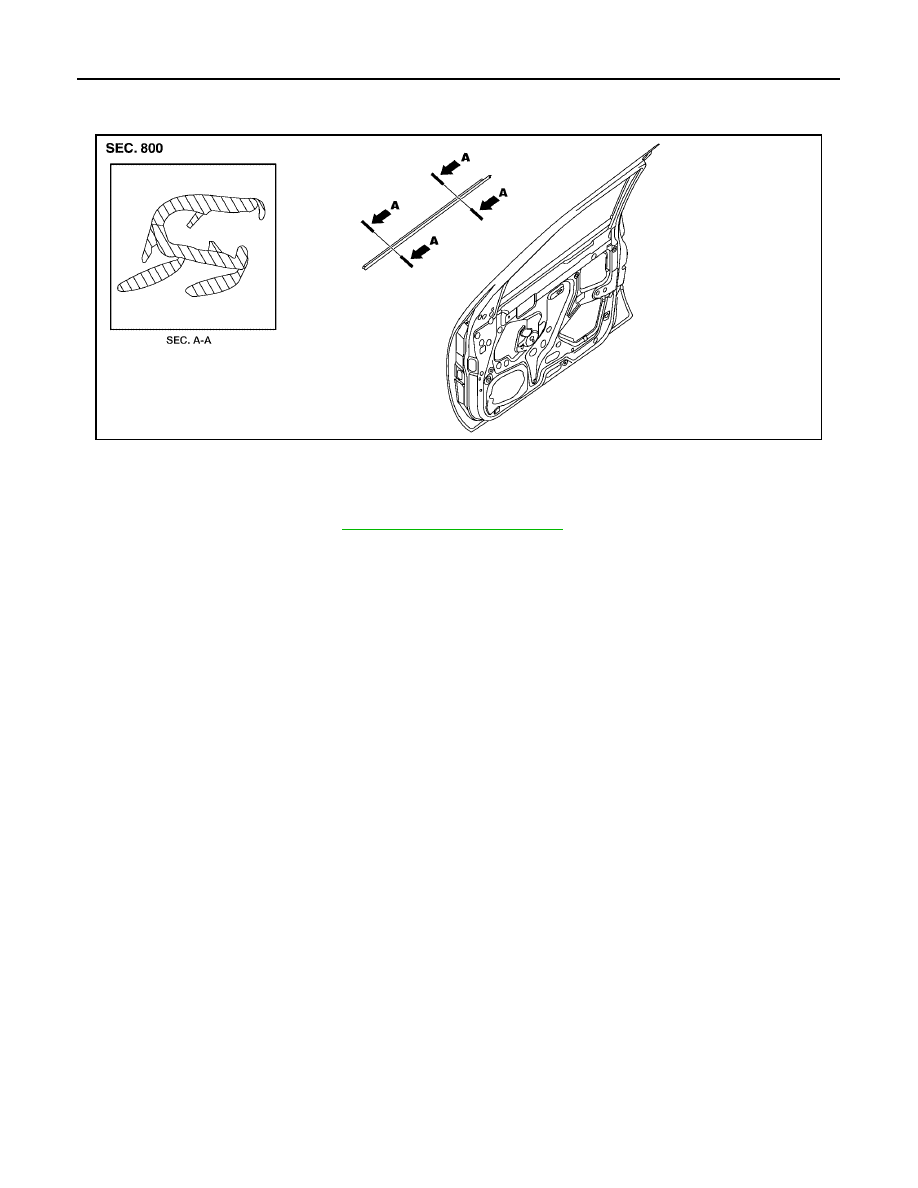

FRONT DOOR OUTSIDE MOLDING
Removal

1.

Open the window fully.

2.

Remove the door mirror. Refer to

GW-80, "Door Mirror Assembly"

.

3.

Lift molding from the front side off of flange.

4.

Remove the front door outside molding.

Installation

Installation is in the reverse order of removal.

LIIA1780E

DOOR FINISHER

EI-25

C

D

E

F

G

H

J

K

L

M

A

B

EI

2005 Pathfinder

DOOR FINISHER

PFP:80900

Removal and Installation

EIS0044E

FRONT DOOR

Removal

1.

Remove power window switch assembly.

●

Disconnect harness connectors.

2.

Remove pull handle escutcheon.

3.

Remove pull handle cover and remove screw.

4.

Lift armrest upward to release clips and remove armrest.

●

Remove screws behind armrest.

5.

Remove memory seat switch (if equipped).

●

Disconnect harness connector.

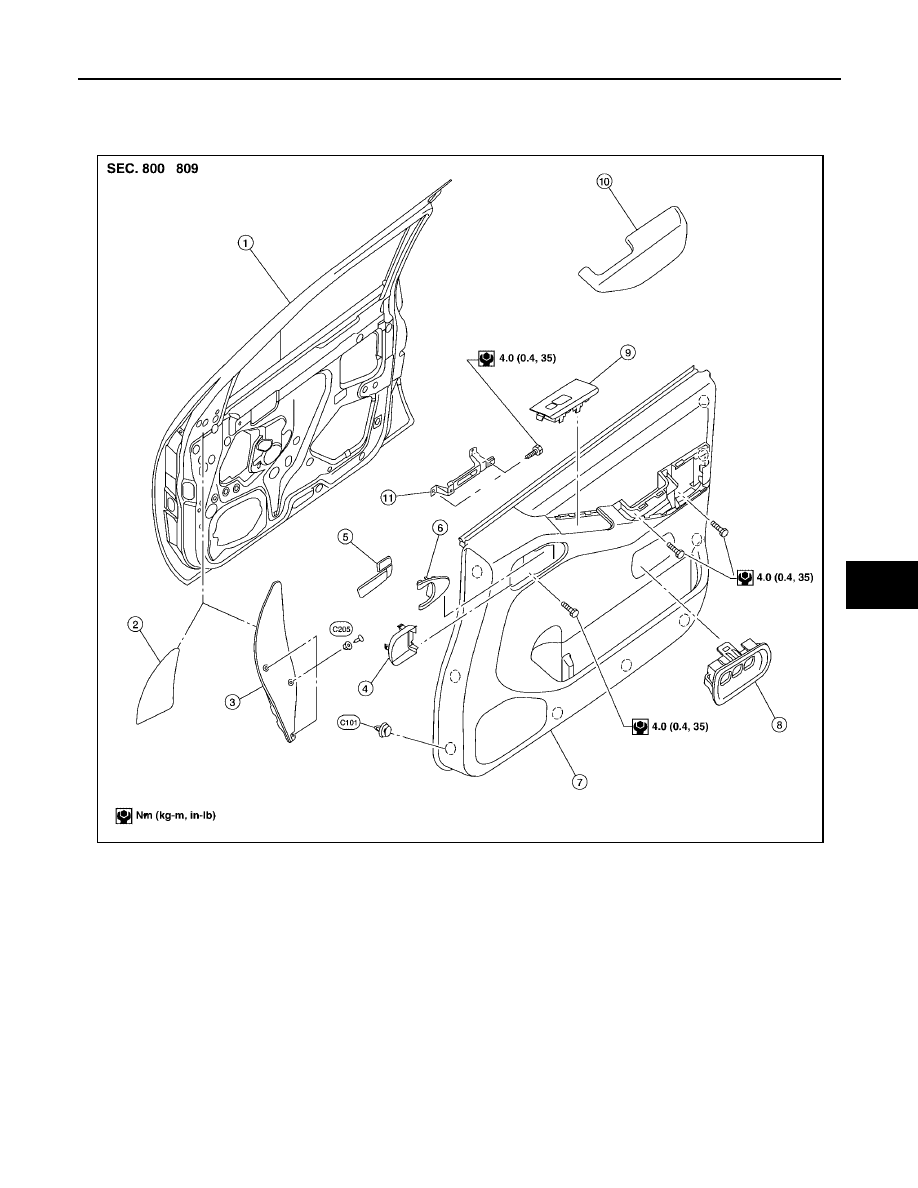

1.

Front door

2.

Mirror bolt cover LH

3.

Mirror bolt cover RH

4.

Pull handle escutcheon

5.

Pull handle/lock lever assembly

6.

Pull handle cover

7.

Front door finisher (RH shown)

8.

Seat memory switch (if equipped)

9.

Power window/lock switch assembly

10. Armrest

11.

Front door handle bracket

LIIA1782E

EI-26

DOOR FINISHER

2005 Pathfinder

6.

Release clips and remove door finisher.

●

Disconnect lock cable and handle cable from door handle assembly. Refer to

BL-94, "FRONT DOOR

LOCK"

.

7.

Remove pull handle/lock lever assembly.

Installation

Installation is in the reverse order of removal.

REAR DOOR

Removal

1.

Remove power window switch assembly.

●

Disconnect harness connector.

2.

Remove pull handle cover.

●

Remove screw behind pull handle cover.

3.

Remove pull handle escutcheon.

4.

Lift upward to release clips and remove armrest.

●

Remove screws behind armrest.

5.

Release the clips and remove rear door finisher.

●

Disconnect the rear door tweeter.

Installation

Installation is in the reverse order of removal.

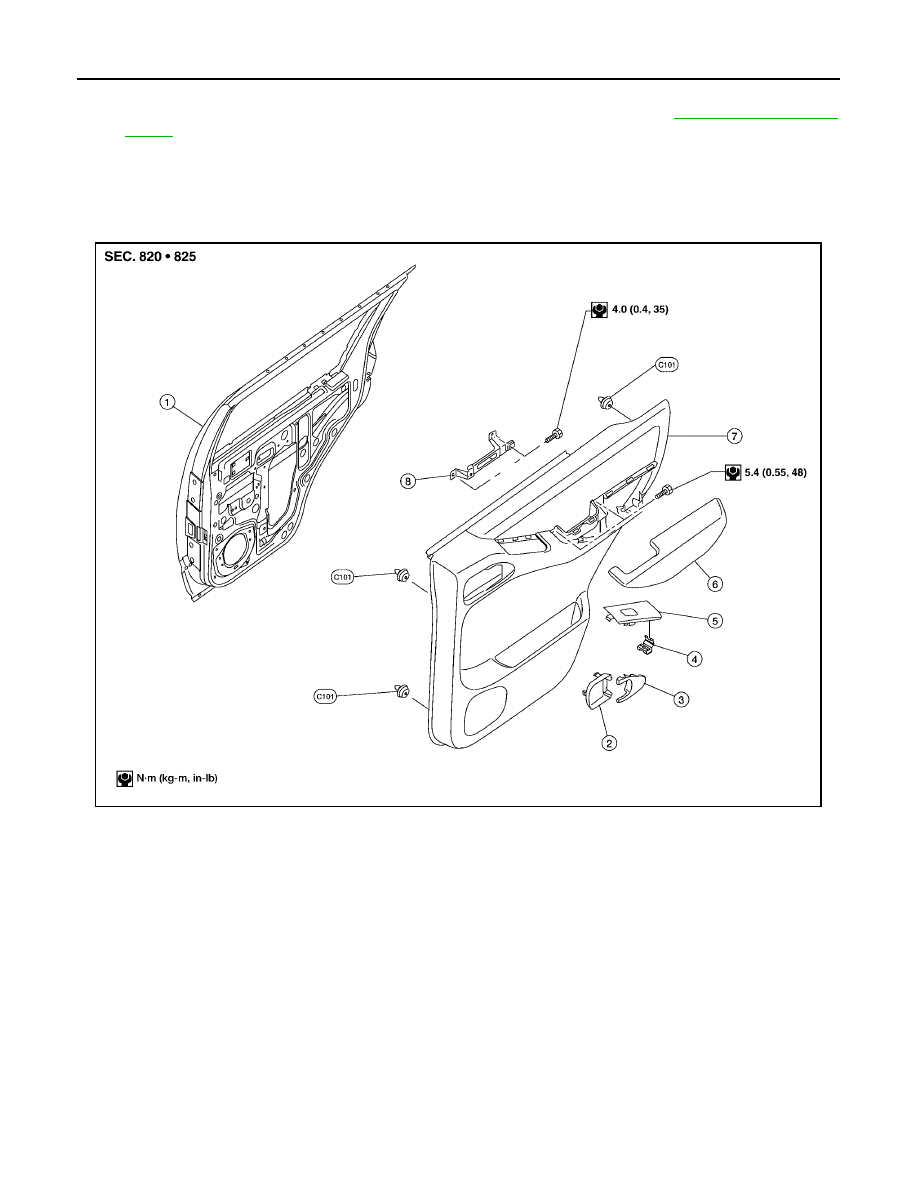

1.

Rear door

2.

Pull handle escutcheon

3.

Pull handle cover

4.

Metal clip

5.

Power window switch assembly

6.

Armrest

7.

Rear door finisher

8.

Rear door handle bracket

LIIA1785E

BODY SIDE TRIM

EI-27

C

D

E

F

G

H

J

K

L

M

A

B

EI

2005 Pathfinder

BODY SIDE TRIM

PFP:76913

Components

EIS0044F

CAUTION:

●

Wrap the tip of flat-bladed screwdriver with a cloth when removing metal clips from finishers.

●

When removing or installing body side welts, do not allow butyl seal to come in contact with pillar
finisher.

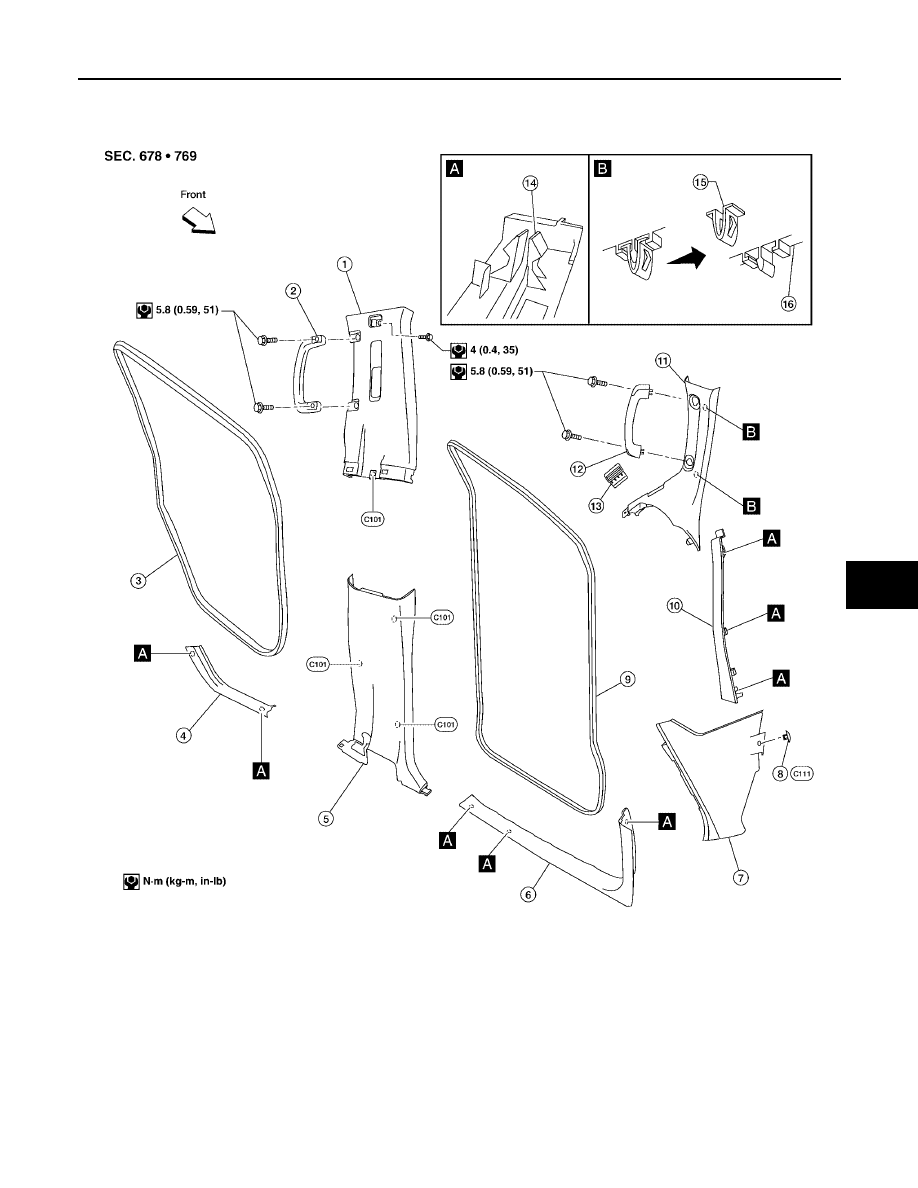

1.

Center pillar upper finisher

2.

Center pillar assist grip

3.

Rear door welt

4.

Rear kick plate

5.

Center pillar lower finisher

6.

Front kick plate

7.

Lower dash side finisher

8.

Clip

9.

Front door welt

10. Front pillar lower finisher

11.

Front pillar upper finisher

12.

Front pillar assist grip

13. RH side demister grille

14.

Molded plastic clip

15.

Metal clip

16. Garnish

LIIA1786E

EI-28

BODY SIDE TRIM

2005 Pathfinder

Removal and installation

EIS00507

LOWER DASH SIDE FINISHER
Removal

1.

Remove push pin from lower dash side finisher.

2.

Remove front kick plate from center pillar lower finisher.

3.

Remove lower dash side finisher and front kick plate together.

4.

Remove lower dash side finisher from front kick plate.

Installation

Installation is in the reverse order of removal.

CENTER PILLAR LOWER FINISHER
Removal

1.

Remove seat belt anchor. Refer to

SB-3, "Removal and Installation of Front Seat Belt"

.

●

On RH side, disconnect seat belt tension sensor.

2.

Remove front and rear kick plates. Refer to

EI-28, "KICK PLATES"

.

3.

Remove center pillar lower finisher.

Installation

Installation is in the reverse order of removal.

CENTER PILLAR UPPER FINISHER
Removal

1.

Remove front and rear door welts.

2.

Remove seat belt shoulder anchor and D-ring. Refer to

SB-3, "Removal and Installation of Front Seat

Belt"

.

3.

Remove front and rear kick plates. Refer to

EI-28, "KICK PLATES"

.

4.

Remove center pillar lower finisher.

5.

Remove assist grip.

6.

Remove center pillar upper finisher.

Installation

Installation is in the reverse order of removal.

FRONT PILLAR UPPER FINISHER
Removal

1.

Remove the front pillar assist grip.

2.

Remove the front pillar upper finisher bolt.

3.

Remove the front pillar upper finisher.

Installation

Installation is in the reverse order of removal.

FRONT PILLAR LOWER FINISHER
Removal

1.

Remove the front and rear kicking plate.

2.

Remove the front pillar lower finisher.

Installation

Installation is in the reverse order of removal.

KICK PLATES
Removal

Release clips and remove front and/or rear kick plates.

Installation

Installation is in the reverse order of removal.
