MIL AND DATA LINK CONNECTOR

EC-707

C

D

E

F

G

H

I

J

K

L

M

A

EC

2005 Pathfinder

MIL AND DATA LINK CONNECTOR

PFP:24814

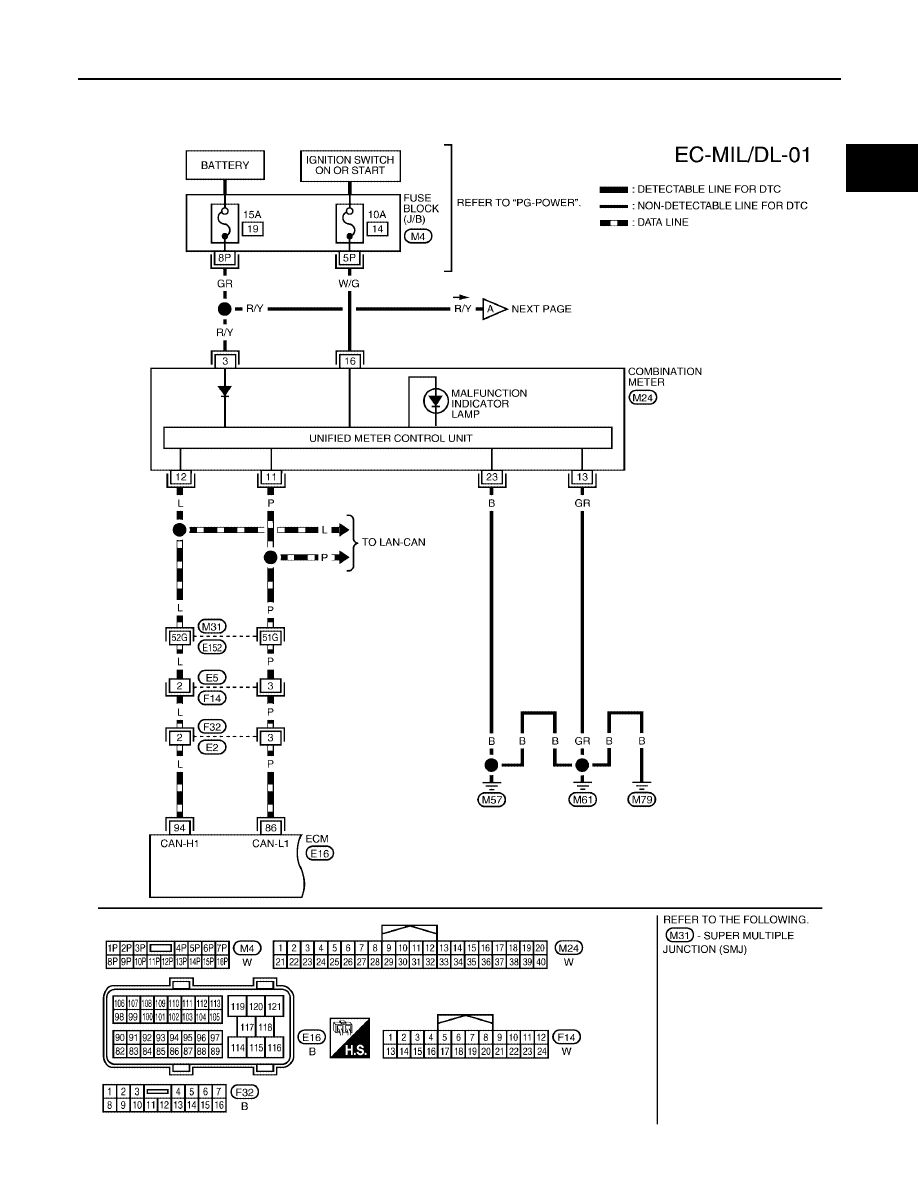

Wiring Diagram

UBS00KIY

BBWA1779E

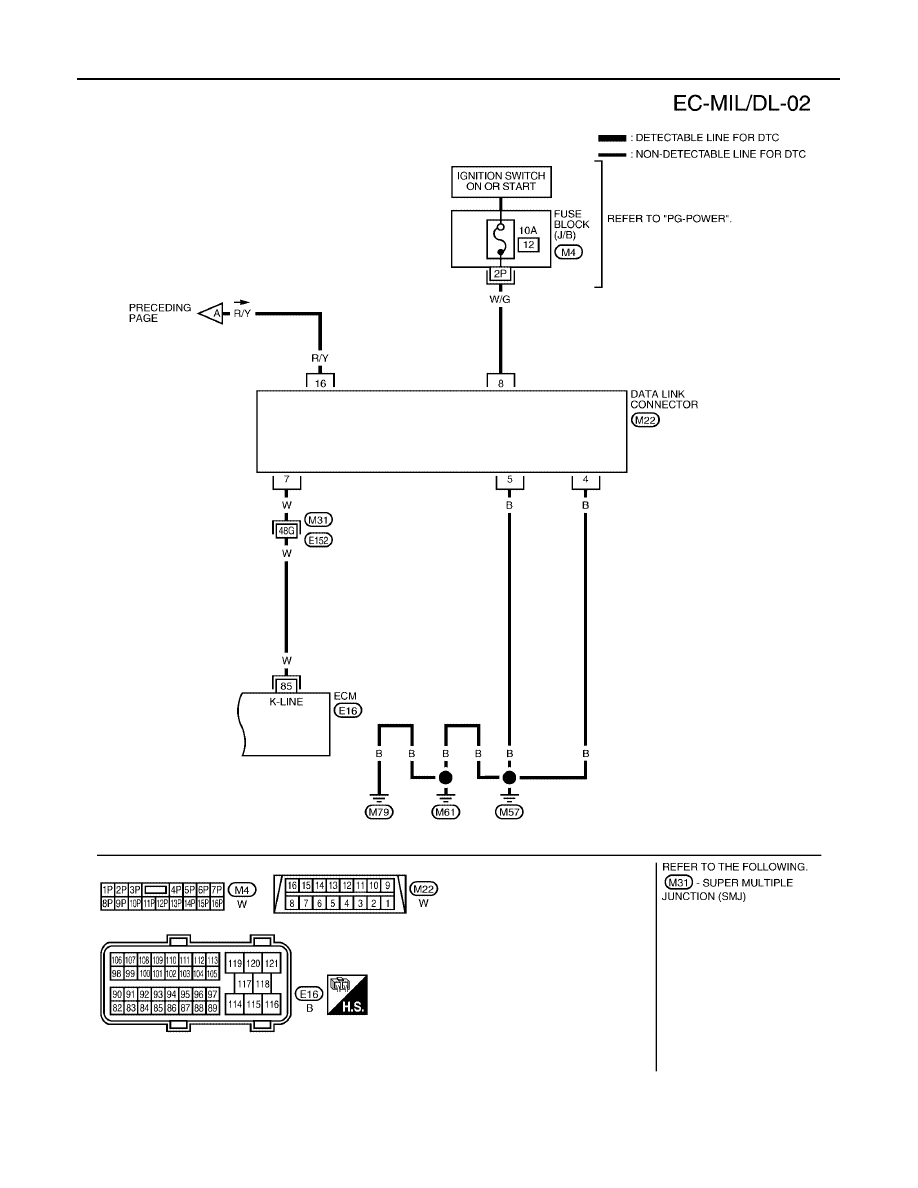

EC-708

MIL AND DATA LINK CONNECTOR

2005 Pathfinder

BBWA1780E

SERVICE DATA AND SPECIFICATIONS (SDS)

EC-709

C

D

E

F

G

H

I

J

K

L

M

A

EC

2005 Pathfinder

SERVICE DATA AND SPECIFICATIONS (SDS)

PFP:00030

Fuel Pressure

UBS00KIZ

Idle Speed and Ignition Timing

UBS00KJ0

*: Under the following conditions:

●

Air conditioner switch: OFF

●

Electric load: OFF (Lights, heater fan & rear window defogger)

●

Steering wheel: Kept in straight-ahead position

Calculated Load Value

UBS00KJ1

Mass Air Flow Sensor

UBS00KJ2

*: Engine is warmed up to normal operating temperature and running under no-load.

Intake Air Temperature Sensor

UBS00KJ3

Engine Coolant Temperature Sensor

UBS00KJ4

Air Fuel Ratio (A/F) Sensor 1 Heater

UBS00KJ5

Heated Oxygen sensor 2 Heater

UBS00KJ6

Crankshaft Position Sensor (POS)

UBS00KJ7

Refer to

EC-304, "Component Inspection"

.

Camshaft Position Sensor (PHASE)

UBS00KJ8

Refer to

EC-313, "Component Inspection"

.

Throttle Control Motor

UBS00KJ9

Fuel pressure at idling kPa (kg/cm

2

, psi)

Approximately 350 (3.57, 51)

Target idle speed

No-load* (in P or N position)

625

±

50 rpm

Air conditioner: ON

In P or N position

775 rpm or more

Ignition timing

In P or N position

15

° ±

5

°

BTDC

Condition

Calculated load value% (Using CONSULT-II or GST)

At idle

5 - 35

At 2,500 rpm

5 - 35

Supply voltage

Battery voltage (11 - 14V)

Output voltage at idle

0.9 - 1.2*V

Mass air flow (Using CONSULT-II or GST)

2.0 - 6.0 g·m/sec at idle*

7.0 - 20.0 g·m/sec at 2,500 rpm*

Temperature

°

C (

°

F)

Resistance k

Ω

25 (77)

1.94 - 2.06

80 (176)

0.295 - 0.349

Temperature

°

C (

°

F)

Resistance k

Ω

20 (68)

2.1 - 2.9

50 (122)

0.68 - 1.00

90 (194)

0.236 - 0.260

Resistance [at 25

°

C (77

°

F)]

2.3 - 4.3

Ω

Resistance [at 25

°

C (77

°

F)]

9.9 - 13.3

Ω

Resistance [at 25

°

C (77

°

F)]

Approximately 1 - 15

Ω

EC-710

SERVICE DATA AND SPECIFICATIONS (SDS)

2005 Pathfinder

Injector

UBS00KJA

Fuel Pump

UBS00KJB

Resistance [at 10 - 60

°

C (50 - 140

°

F)]

11.1 - 14.5

Ω

Resistance [at 25

°

C (77

°

F)]

0.2 - 5.0

Ω

EI-1

EXTERIOR & INTERIOR

I BODY

CONTENTS

C

D

E

F

G

H

J

K

L

M

SECTION

A

B

EI

2005 Pathfinder

PRECAUTIONS .......................................................... 3

Service Notice .......................................................... 3
Precautions for Supplemental Restraint System
(SRS) “AIR BAG” and “SEAT BELT PRE-TEN-
SIONER” .................................................................. 3

PREPARATION ........................................................... 4

Special Service Tools ............................................... 4
Commercial Service Tools ........................................ 4

SQUEAK AND RATTLE TROUBLE DIAGNOSES..... 5

Work Flow ................................................................ 5

CUSTOMER INTERVIEW ..................................... 5
DUPLICATE THE NOISE AND TEST DRIVE ....... 6
CHECK RELATED SERVICE BULLETINS ........... 6
LOCATE THE NOISE AND IDENTIFY THE
ROOT CAUSE ...................................................... 6
REPAIR THE CAUSE ........................................... 6
CONFIRM THE REPAIR ....................................... 7

Generic Squeak and Rattle Troubleshooting ........... 7

INSTRUMENT PANEL .......................................... 7
CENTER CONSOLE ............................................. 7
DOORS ................................................................. 7
TRUNK .................................................................. 8
SUNROOF/HEADLINING ..................................... 8
OVERHEAD CONSOLE (FRONT AND REAR)..... 8
SEATS ................................................................... 8
UNDERHOOD ....................................................... 8

Diagnostic Worksheet .............................................. 9

CLIP AND FASTENER ..............................................11

Clip and Fastener ....................................................11

FRONT BUMPER ..................................................... 14

Removal and Installation ........................................ 14

REMOVAL ........................................................... 14
INSTALLATION ................................................... 14

REAR BUMPER ....................................................... 15

Removal and Installation ........................................ 15

REMOVAL ........................................................... 15
INSTALLATION ................................................... 15

FRONT GRILLE ........................................................ 16

Removal and Installation ........................................ 16

REMOVAL ........................................................... 16
INSTALLATION ................................................... 16

COWL TOP ............................................................... 17

Removal and Installation ........................................ 17

REMOVAL ........................................................... 17
INSTALLATION ................................................... 17

FRONT FENDER ...................................................... 18

Removal and Installation ........................................ 18

REMOVAL ........................................................... 18
INSTALLATION ................................................... 18

LICENSE LAMP FINISHER ...................................... 19

Removal and Installation ........................................ 19

REMOVAL ........................................................... 19
INSTALLATION ................................................... 19

FENDER PROTECTOR ............................................ 20

Components ........................................................... 20
Removal and Installation of Front Fender Protector... 21

REMOVAL ........................................................... 21
INSTALLATION ................................................... 21

Removal and Installation of Rear Fender Protector... 21

REMOVAL ........................................................... 21
INSTALLATION ................................................... 21

RUNNING BOARDS ................................................. 22

Removal and Installation ........................................ 22

REMOVAL ........................................................... 22
INSTALLATION ................................................... 22

ROOF RACK ............................................................. 23

Removal and Installation ........................................ 23

REMOVAL ........................................................... 23
INSTALLATION ................................................... 23

DOOR OUTSIDE MOLDING ..................................... 24

Removal and Installation ........................................ 24

FRONT DOOR OUTSIDE MOLDING .................. 24

DOOR FINISHER ...................................................... 25

Removal and Installation ........................................ 25

FRONT DOOR .................................................... 25
REAR DOOR ....................................................... 26

BODY SIDE TRIM ..................................................... 27

EI-2

2005 Pathfinder

Components ........................................................... 27
Removal and installation ......................................... 28

LOWER DASH SIDE FINISHER ......................... 28
CENTER PILLAR LOWER FINISHER ................ 28
CENTER PILLAR UPPER FINISHER ................. 28
FRONT PILLAR UPPER FINISHER .................... 28
FRONT PILLAR LOWER FINISHER ................... 28
KICK PLATES ...................................................... 28

FLOOR TRIM ............................................................ 29

Removal and Installation ........................................ 29

REMOVAL ........................................................... 29
INSTALLATION .................................................... 29

HEADLINING .............................................................30

Removal and Installation .........................................30

REMOVAL ............................................................30
INSTALLATION ....................................................31

LUGGAGE FLOOR TRIM .........................................32

Components ............................................................32
Removal and Installation .........................................34

REMOVAL ............................................................34
INSTALLATION ....................................................34

BACK DOOR TRIM ...................................................35

Removal and Installation .........................................35

REMOVAL ............................................................35
INSTALLATION ....................................................35

PRECAUTIONS

EI-3

C

D

E

F

G

H

J

K

L

M

A

B

EI

2005 Pathfinder

PRECAUTIONS

PFP:00001

Service Notice

EIS0043V

●

When removing or installing various parts, place a cloth or padding on the vehicle body to prevent
scratches.

●

Handle trim, molding, instruments, grille, etc. carefully during removing or installing. Be careful not to soil
or damage them.

●

Apply sealing compound where necessary when installing parts.

●

When applying sealing compound, be careful that the sealing compound does not protrude from parts.

●

When replacing any metal parts (for example body outer panel, members, etc.), be sure to take rust pre-
vention measures.

Precautions for Supplemental Restraint System (SRS) “AIR BAG” and “SEAT
BELT PRE-TENSIONER”

EIS0043W

The Supplemental Restraint System such as “AIR BAG” and “SEAT BELT PRE-TENSIONER”, used along
with a front seat belt, helps to reduce the risk or severity of injury to the driver and front passenger for certain
types of collision. This system includes seat belt switch inputs and dual stage front air bag modules. The SRS
system uses the seat belt switches to determine the front air bag deployment, and may only deploy one front
air bag, depending on the severity of a collision and whether the front occupants are belted or unbelted.
Information necessary to service the system safely is included in the SRS and SB section of this Service Man-
ual.

WARNING:

●

To avoid rendering the SRS inoperative, which could increase the risk of personal injury or death
in the event of a collision which would result in air bag inflation, all maintenance must be per-
formed by an authorized NISSAN/INFINITI dealer.

●

Improper maintenance, including incorrect removal and installation of the SRS, can lead to per-
sonal injury caused by unintentional activation of the system. For removal of Spiral Cable and Air
Bag Module, see the SRS section.

●

Do not use electrical test equipment on any circuit related to the SRS unless instructed to in this
Service Manual. SRS wiring harnesses can be identified by yellow and/or orange harnesses or
harness connectors.

EI-4

PREPARATION

2005 Pathfinder

PREPARATION

PFP:00002

Special Service Tools

EIS0043X

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Commercial Service Tools

EIS0043Y

Tool number
(Kent-Moore No.)
Tool name

Description

—

(J-39570)
Chassis ear

Locating the noise

—

(J-43980)
NISSAN Squeak and Rattle kit

Repairing the cause of noise

SBT839

SBT840

(Kent-Moore No.)
Tool name

Description

(J-39565)
Engine ear

Locating the noise

SIIA0995E
