ASCD BRAKE SWITCH

EC-699

C

D

E

F

G

H

I

J

K

L

M

A

EC

2005 Pathfinder

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

Diagnostic Procedure

UBS00KIS

1.

CHECK OVERALL FUNCTION-I

With CONSULT-II

1.

Turn ignition switch ON.

2.

Select “BRAKE SW1” in “DATA MONITOR” mode with CONSULT-II.

3.

Check “BRAKE SW1” indication under the following conditions.

Without CONSULT-II

1.

Turn ignition switch ON.

2.

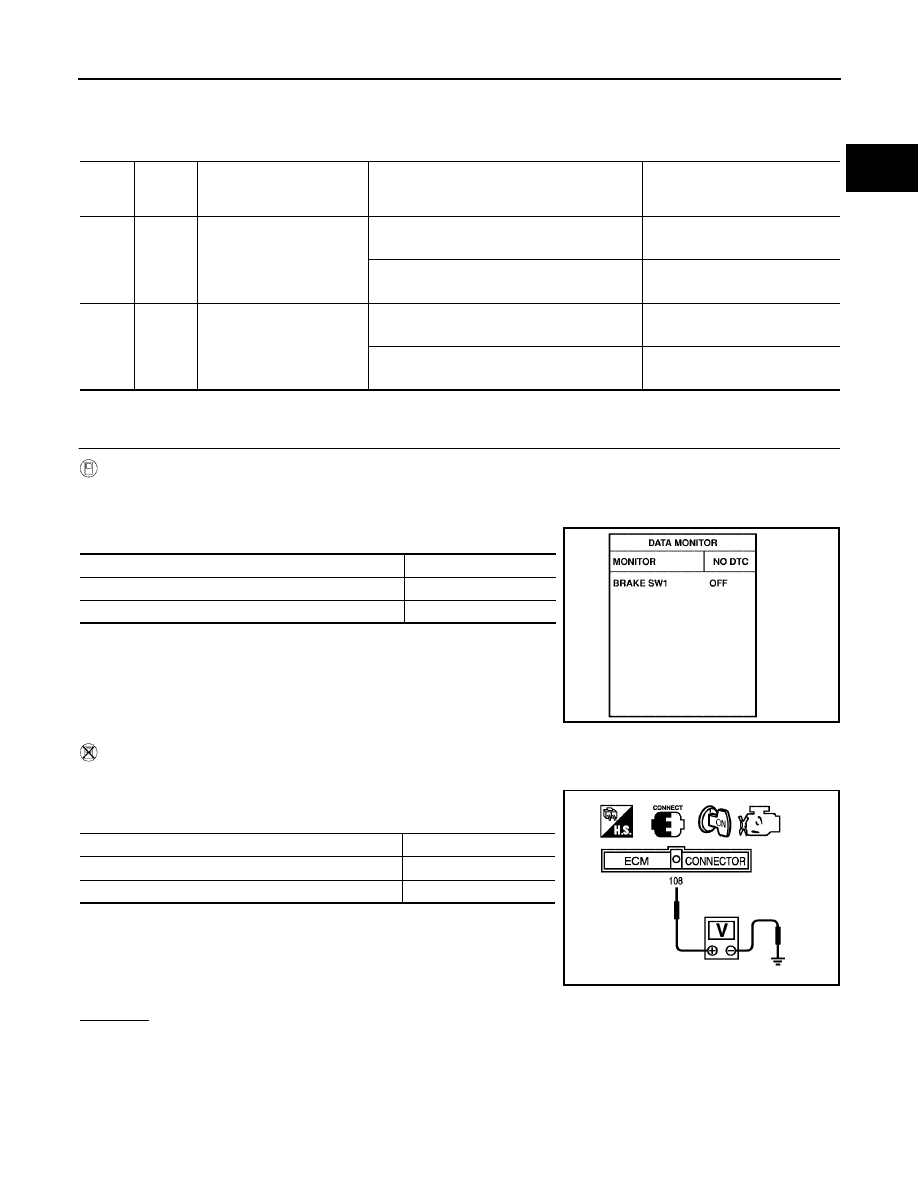

Check voltage between ECM terminal 108 and ground under the
following conditions.

OK or NG

OK

>> GO TO 2.

NG

>> GO TO 3.

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

101

LG

Stop lamp switch

[Ignition switch: OFF]

●

Brake pedal: Fully released

Approximately 0V

[Ignition switch: OFF]

●

Brake pedal: Slightly depressed

BATTERY VOLTAGE
(11 - 14V)

108

LG

ASCD brake switch

[Ignition switch: ON]

●

Brake pedal: Slightly depressed

Approximately 0V

[Ignition switch: ON]

●

Brake pedal: Fully released

BATTERY VOLTAGE
(11 - 14V)

CONDITION

INDICATION

When brake pedal is slightly depressed

OFF

When brake pedal is fully released

ON

SEC011D

CONDITION

VOLTAGE

When brake pedal is slightly depressed

Approximately 0V

When brake pedal is fully released

Battery voltage

MBIB0061E

EC-700

ASCD BRAKE SWITCH

2005 Pathfinder

2.

CHECK OVERALL FUNCTION-II

With CONSULT-II

Check “BRAKE SW2” indication in “DATA MONITOR” mode.

Without CONSULT-II

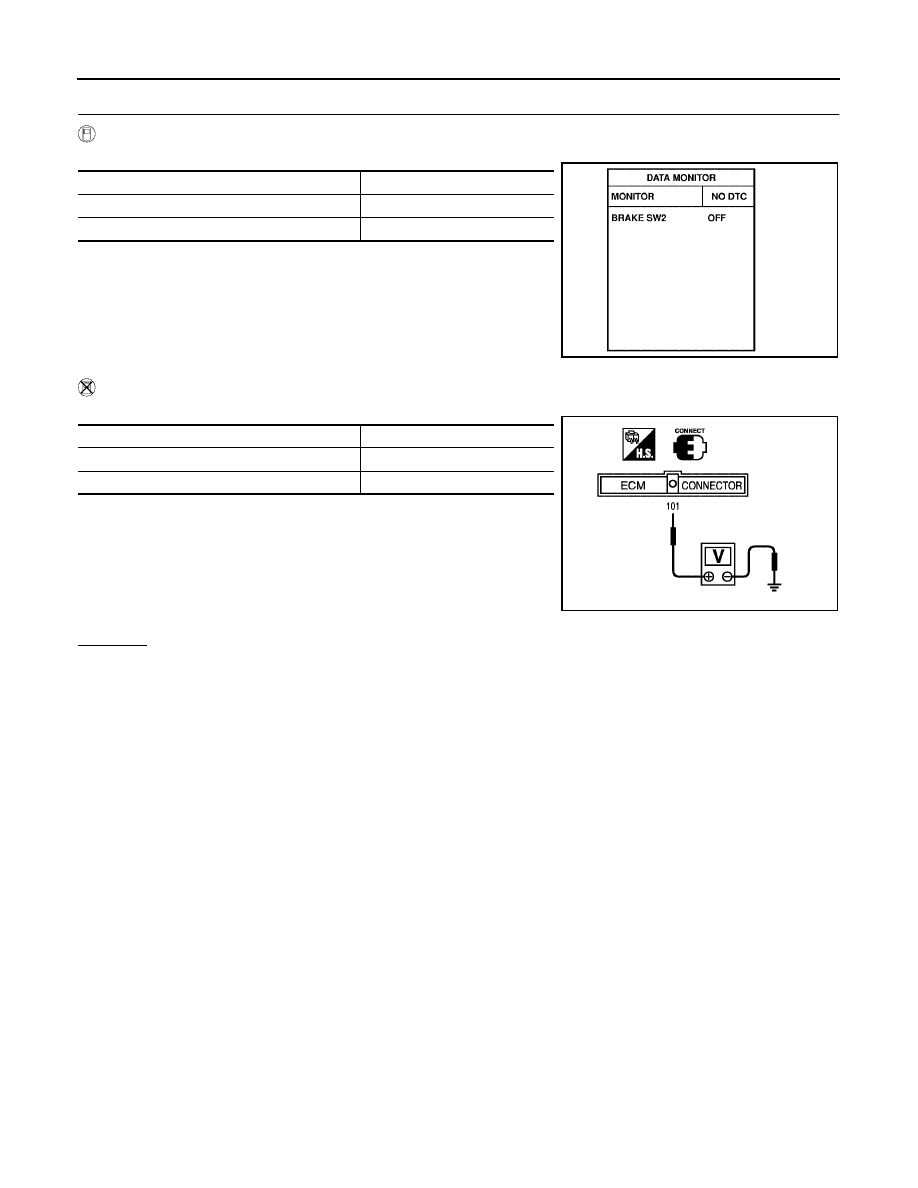

Check voltage between ECM terminal 101 and ground under the following conditions.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 7.

CONDITION

INDICATION

When brake pedal is fully released

OFF

When brake pedal is slightly depressed

ON

SEC013D

CONDITION

VOLTAGE

When brake pedal is fully released

Approximately 0V

When brake pedal is slightly depressed

Battery voltage

MBIB0060E

ASCD BRAKE SWITCH

EC-701

C

D

E

F

G

H

I

J

K

L

M

A

EC

2005 Pathfinder

3.

CHECK ASCD BRAKE SWITCH POWER SUPPLY CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect ASCD brake switch harness connector.

3.

Turn ignition switch ON.

4.

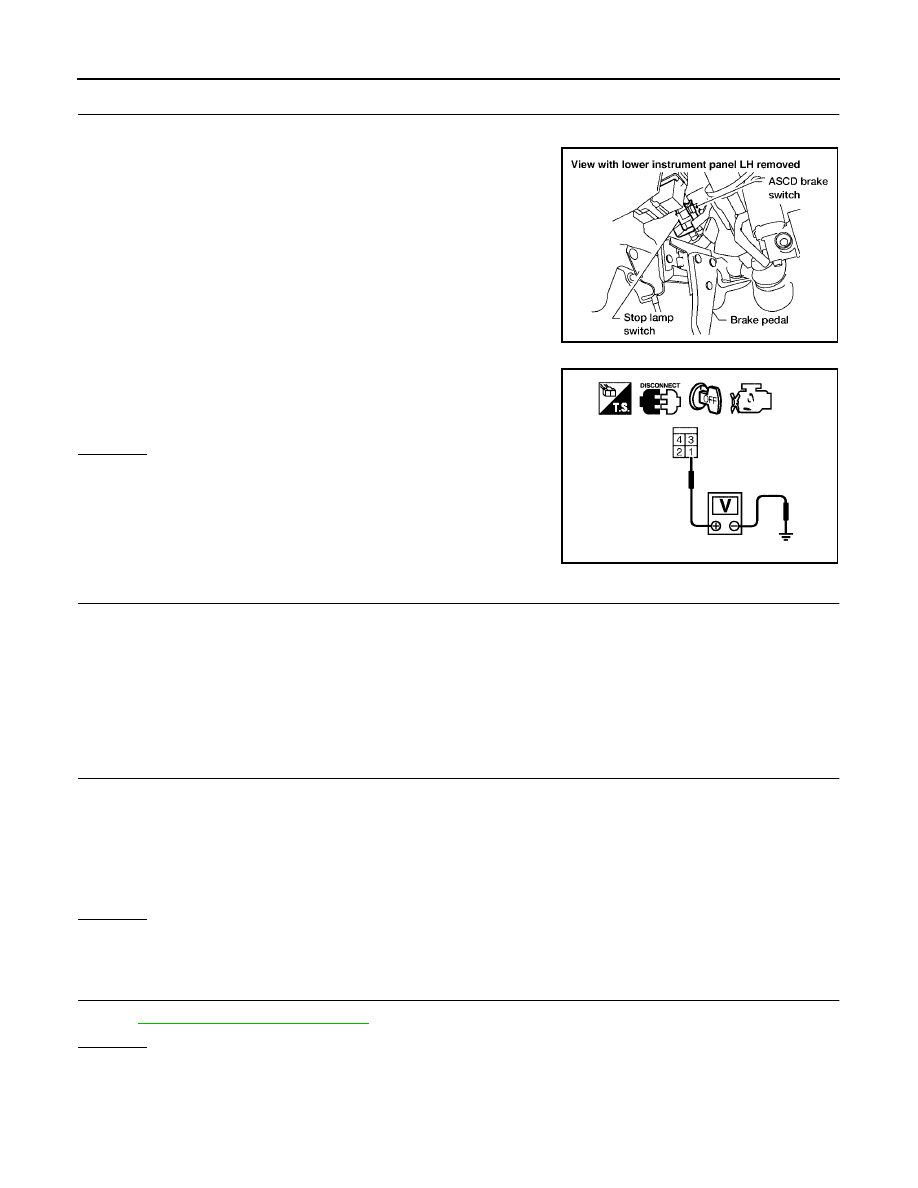

Check voltage between ASCD brake switch terminal 1 and
ground with CONSULT-II or tester.

OK or NG

OK

>> GO TO 5.

NG

>> GO TO 4.

4.

DETECT MALFUNCTIONING PART

Check the following.

●

Fuse block (J/B) connector E160

●

10A fuse

●

Harness for open or short between ASCD brake switch and fuse

>> Repair open circuit or short to ground in harness or connectors.

5.

CHECK ASCD BRAKE SWITCH INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch OFF.

2.

Disconnect ECM harness connector.

3.

Check harness continuity between ECM terminal 108 and ASCD brake switch terminal 2.
Refer to Wiring Diagram.

4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 6.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

6.

CHECK ASCD BRAKE SWITCH

Refer to

EC-703, "Component Inspection"

OK or NG

OK

>> GO TO 11.

NG

>> Replace ASCD brake switch.

BBIA0560E

Voltage: Battery voltage

PBIB0857E

Continuity should exist.

EC-702

ASCD BRAKE SWITCH

2005 Pathfinder

7.

CHECK STOP LAMP SWITCH POWER SUPPLY CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect stop lamp switch harness connector.

3.

Check voltage between stop lamp switch terminal 1 and ground
with CONSULT -II or tester.

OK or NG

OK

>> GO TO 9.

NG

>> GO TO 8.

8.

DETECT MALFUNCTIONING PART

Check the following.

●

Fuse block (J/B) connector E160

●

10A fuse

●

Harness for open or short between stop lamp switch and battery

>> Repair open circuit or short to ground or short to power in harness or connectors.

9.

CHECK STOP LAMP SWITCH INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Disconnect ECM harness connector.

2.

Check harness continuity between ECM terminal 101 and stop lamp switch terminal 2.
Refer to Wiring Diagram.

3.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 10.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

10.

CHECK STOP LAMP SWITCH

Refer to

EC-703, "Component Inspection"

OK or NG

OK

>> GO TO 11.

NG

>> Replace stop lamp switch.

BBIA0560E

Voltage: Battery voltage

PBIB1184E

Continuity should exist.

ASCD BRAKE SWITCH

EC-703

C

D

E

F

G

H

I

J

K

L

M

A

EC

2005 Pathfinder

11.

CHECK INTERMITTENT INCIDENT

Refer to

EC-158, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

Component Inspection

UBS00KIT

ASCD BRAKE SWITCH

1.

Turn ignition switch OFF.

2.

Disconnect ASCD brake switch harness connector.

3.

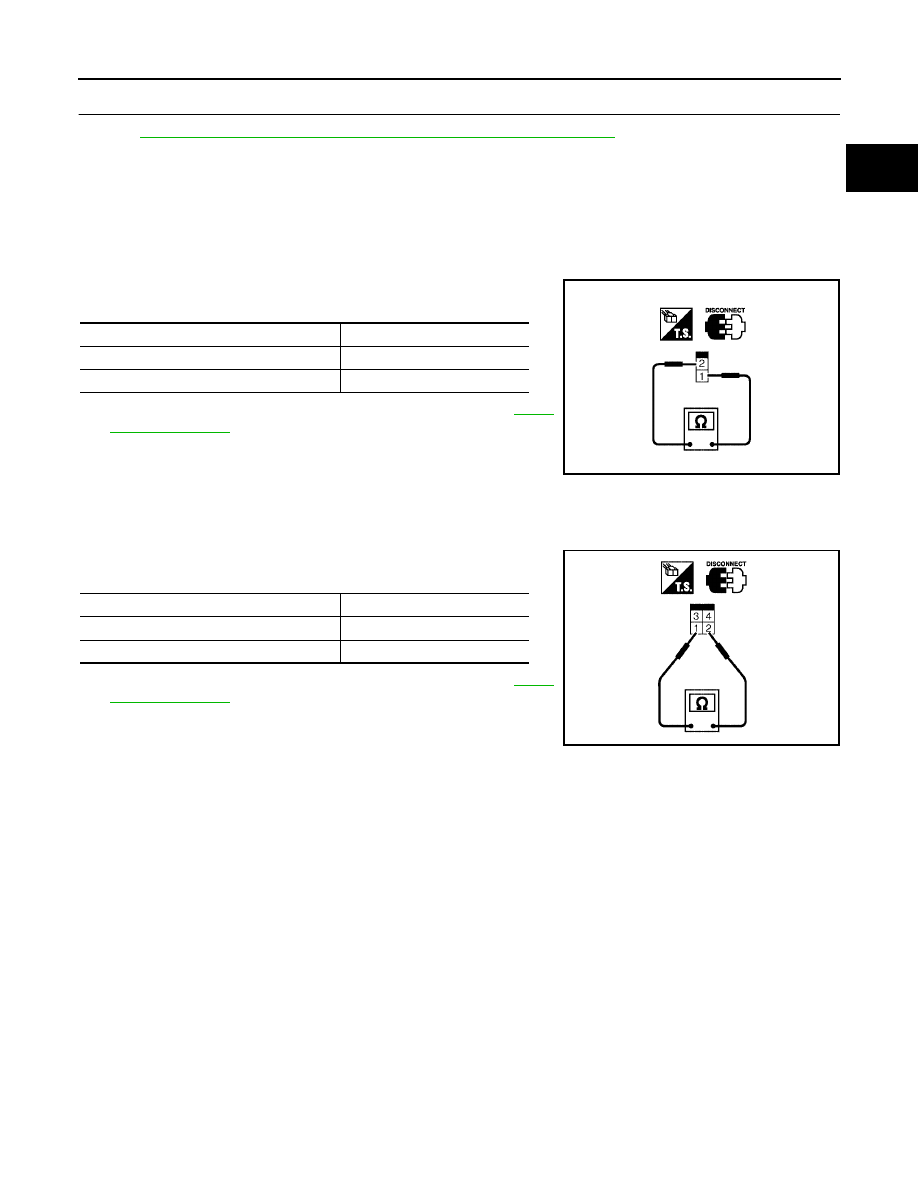

Check harness continuity between ASCD brake switch terminals
1 and 2 under the following conditions.

If NG, adjust ASCD brake switch installation, refer to

BR-6,

"BRAKE PEDAL"

, and perform step 3 again.

STOP LAMP SWITCH

1.

Turn ignition switch OFF.

2.

Disconnect stop lamp switch harness connector.

3.

Check harness continuity between stop lamp switch terminals 1
and 2 under the following conditions.

If NG, adjust stop lamp switch installation, refer to

BR-6,

"BRAKE PEDAL"

, and perform step 3 again.

Condition

Continuity

When brake pedal is fully released.

Should exist.

When brake pedal is slightly depressed.

Should not exist.

SEC023D

Condition

Continuity

When brake pedal is fully released.

Should not exist.

When brake pedal is slightly depressed.

Should exist.

PBIB1185E

EC-704

ASCD INDICATOR

2005 Pathfinder

ASCD INDICATOR

PFP:24814

Component Description

UBS00KIU

ASCD indicator lamp illuminates to indicate ASCD operation status. Lamp has two indicators, CRUISE and
SET, and is integrated in combination meter.
CRUISE indicator illuminates when MAIN switch on ASCD steering switch is turned ON to indicated that
ASCD system is ready for operation.
SET indicator illuminates when following conditions are met.

●

CRUISE indicator is illuminated.

●

SET/COAST switch on ASCD steering switch is turned ON while vehicle speed is within the range of
ASCD setting.

SET indicator remains lit during ASCD control.
Refer to

EC-30, "AUTOMATIC SPEED CONTROL DEVICE (ASCD)"

for the ASCD function.

CONSULT-II Reference Value in Data Monitor Mode

UBS00KIV

Specification data are reference value.

MONITOR ITEM

CONDITION

SPECIFICATION

CRUISE LAMP

●

Ignition switch: ON

●

MAIN switch: Pressed at the 1st
time

→

at the 2nd time

ON

→

OFF

SET LAMP

●

MAIN switch: ON

●

When vehicle speed is
between 40 km/h (25 MPH)
and 144 km/h (89 MPH)

●

ASCD: Operating

ON

●

ASCD: Not operating

OFF

ASCD INDICATOR

EC-705

C

D

E

F

G

H

I

J

K

L

M

A

EC

2005 Pathfinder

Wiring Diagram

UBS00KIW

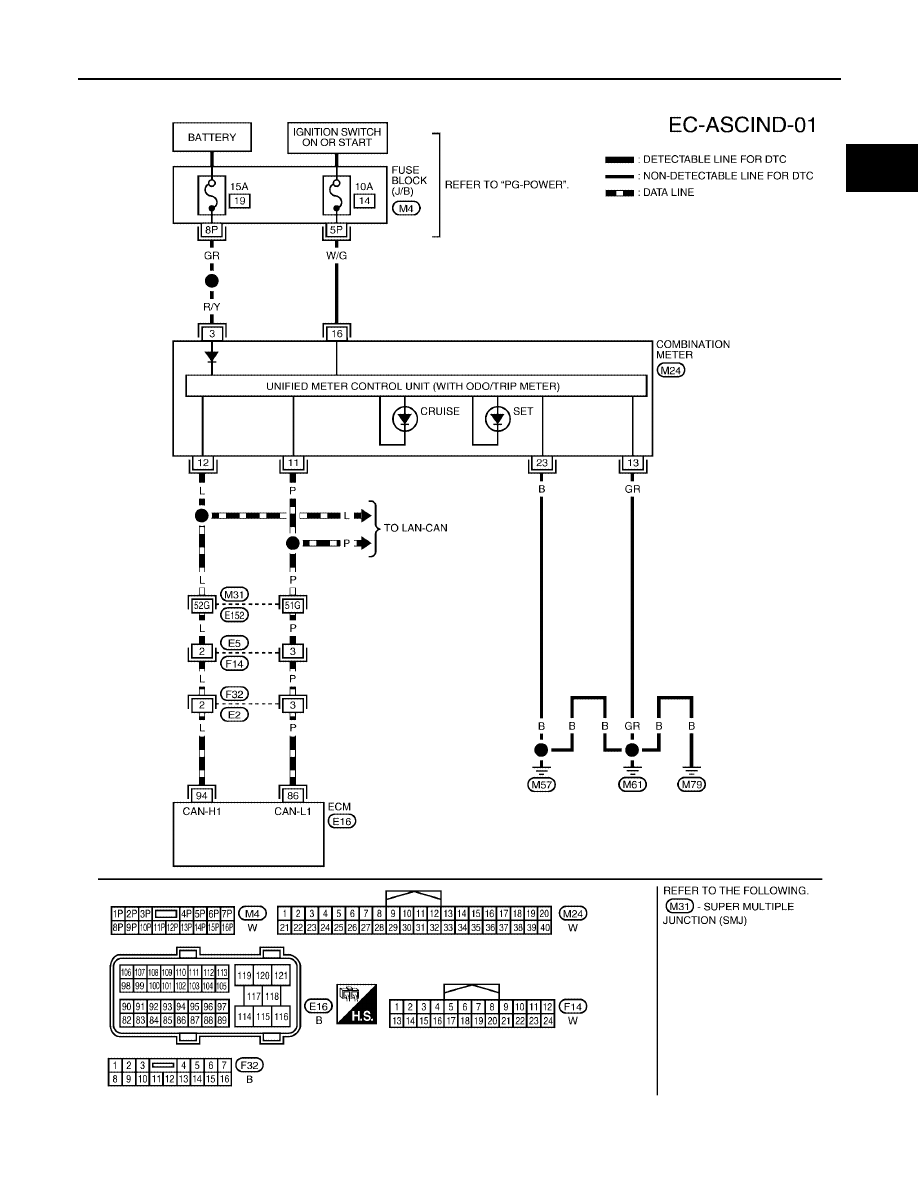

BBWA1778E

EC-706

ASCD INDICATOR

2005 Pathfinder

Diagnostic Procedure

UBS00KIX

1.

CHECK OVERALL FUNCTION

Check ASCD indicator under the following conditions.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 2.

2.

CHECK DTC

Check that DTC U1000 or U1001 is not displayed.

OK or NG

OK

>> GO TO 3.

NG

>> Perform trouble diagnoses for DTC U1000, U1001. Refer to

EC-167, "DTC U1000, U1001 CAN

COMMUNICATION LINE"

.

3.

CHECK DTC WITH COMBINATION METER

Refer to

DI-4, "COMBINATION METERS"

.

OK or NG

OK

>> GO TO 4.

NG

>> Go to

DI-6, "Combination Meter"

.

4.

CHECK INTERMITTENT INCIDENT

Refer to

EC-158, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

ASCD INDICATOR

CONDITION

SPECIFICATION

CRUISE LAMP

●

Ignition switch: ON

●

MAIN switch: pressed at the 1st
time

→

at the 2nd time

ON

→

OFF

SET LAMP

●

MAIN switch: ON

●

When vehicle speed is
between 40 km/h (25 MPH)
and 144 km/h (89 MPH)

●

ASCD: Operating

ON

●

ASCD: Not operating

OFF
