DTC P0222, P0223 TP SENSOR

EC-283

C

D

E

F

G

H

I

J

K

L

M

A

EC

2005 Pathfinder

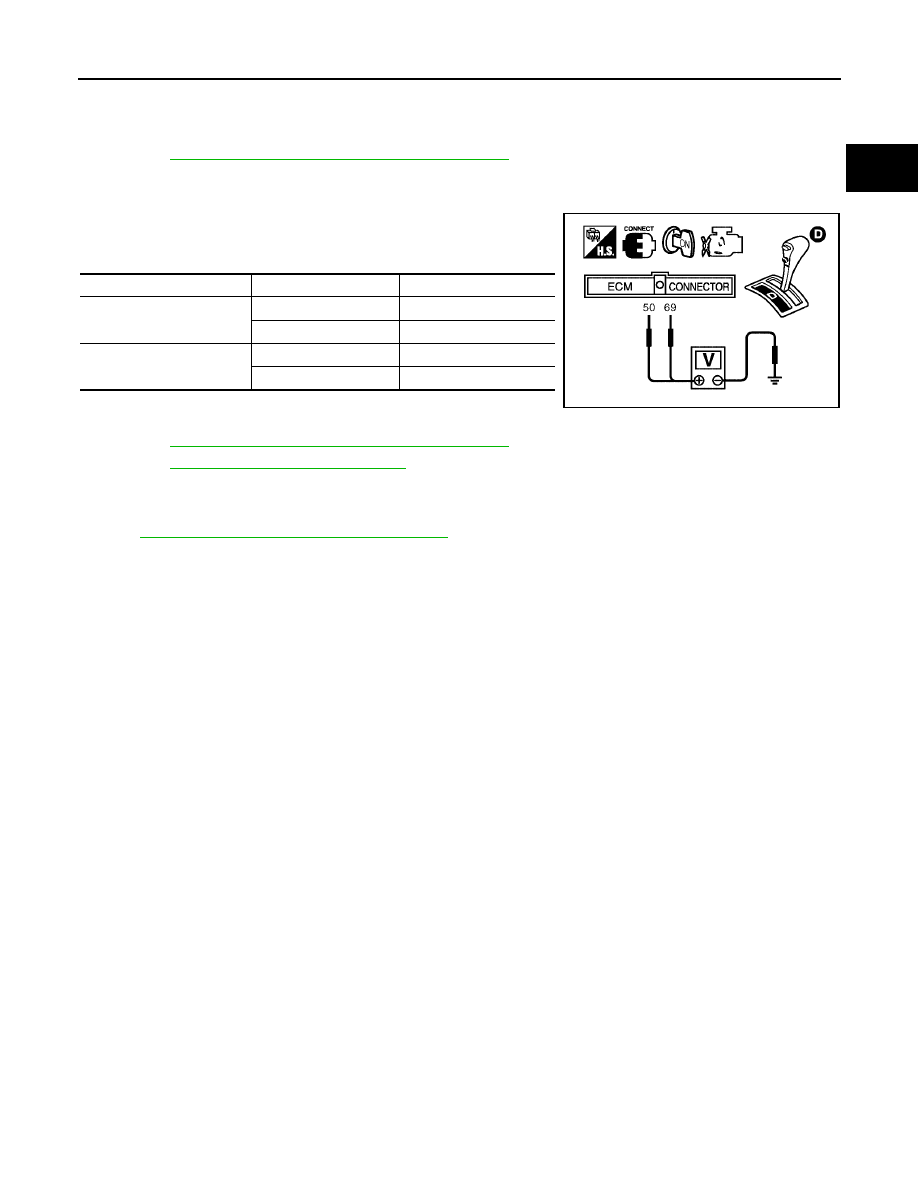

Component Inspection

UBS00K82

THROTTLE POSITION SENSOR

1.

Reconnect all harness connectors disconnected.

2.

Perform

EC-88, "Throttle Valve Closed Position Learning"

.

3.

Turn ignition switch ON.

4.

Set selector lever to D position.

5.

Check voltage between ECM terminals 50 (TP sensor 1 signal),
69 (TP sensor 2 signal) and ground under the following condi-
tions.

6.

If NG, replace electric throttle control actuator and go to the next
step.

7.

Perform

EC-88, "Throttle Valve Closed Position Learning"

.

8.

Perform

EC-89, "Idle Air Volume Learning"

.

Removal and Installation

UBS00K83

ELECTRIC THROTTLE CONTROL ACTUATOR

Refer to

EM-16, "INTAKE MANIFOLD COLLECTOR"

.

Terminal

Accelerator pedal

Voltage

50
(Throttle position sensor 1)

Fully released

More than 0.36V

Fully depressed

Less than 4.75V

69

(Throttle position sensor 2)

Fully released

Less than 4.75V

Fully depressed

More than 0.36V

PBIB1608E

EC-284

DTC P0300 - P0306 MULTIPLE CYLINDER MISFIRE, NO. 1 - 6 CYLINDER MIS-

FIRE

2005 Pathfinder

DTC P0300 - P0306 MULTIPLE CYLINDER MISFIRE, NO. 1 - 6 CYLINDER MIS-
FIRE

PFP:00000

On Board Diagnosis Logic

UBS00K84

When a misfire occurs, engine speed will fluctuate. If the engine speed fluctuates enough to cause the crank-
shaft position (CKP) sensor (POS) signal to vary, ECM can determine that a misfire is occurring.

The misfire detection logic consists of the following two conditions.

1.

One Trip Detection Logic (Three Way Catalyst Damage)
On the first trip that a misfire condition occurs that can damage the three way catalyst (TWC) due to over-
heating, the MIL will blink.
When a misfire condition occurs, the ECM monitors the CKP sensor signal every 200 engine revolutions
for a change.
When the misfire condition decreases to a level that will not damage the TWC, the MIL will turn off.
If another misfire condition occurs that can damage the TWC on a second trip, the MIL will blink.
When the misfire condition decreases to a level that will not damage the TWC, the MIL will remain on.
If another misfire condition occurs that can damage the TWC, the MIL will begin to blink again.

2.

Two Trip Detection Logic (Exhaust quality deterioration)
For misfire conditions that will not damage the TWC (but will affect vehicle emissions), the MIL will only
light when the misfire is detected on a second trip. During this condition, the ECM monitors the CKP sen-
sor signal every 1,000 engine revolutions.
A misfire malfunction can be detected on any one cylinder or on multiple cylinders.

DTC Confirmation Procedure

UBS00K85

CAUTION:

Always drive vehicle in safe manner according to traffic conditions and obey all traffic laws when driv-
ing.
NOTE:
If DTC Confirmation Procedure has been previously conducted, always turn ignition switch OFF and wait at
least 10 seconds before conducting the next test.

Sensor

Input Signal to ECM

ECM function

Crankshaft position sensor (POS)

Engine speed

On board diagnosis of misfire

DTC No.

Trouble diagnosis name

DTC detecting condition

Possible cause

P0300
0300

Multiple cylinder misfire
detected

Multiple cylinder misfire.

●

Improper spark plug

●

Insufficient compression

●

Incorrect fuel pressure

●

The injector circuit is open or shorted

●

Fuel injector

●

Intake air leak

●

The ignition signal circuit is open or
shorted

●

Lack of fuel

●

Signal plate

●

Air fuel ratio (A/F) sensor 1

●

Incorrect PCV hose connection

P0301
0301

No.1 cylinder misfire
detected

No. 1 cylinder misfires.

P0302
0302

No. 2 cylinder misfire
detected

No. 2 cylinder misfires.

P0303
0303

No. 3 cylinder misfire
detected

No. 3 cylinder misfires.

P0304
0304

No. 4 cylinder misfire
detected

No. 4 cylinder misfires.

P0305
0305

No. 5 cylinder misfire
detected

No. 5 cylinder misfires.

P0306
0306

No. 6 cylinder misfire
detected

No. 6 cylinder misfires.

DTC P0300 - P0306 MULTIPLE CYLINDER MISFIRE, NO. 1 - 6 CYLINDER MIS-

FIRE

EC-285

C

D

E

F

G

H

I

J

K

L

M

A

EC

2005 Pathfinder

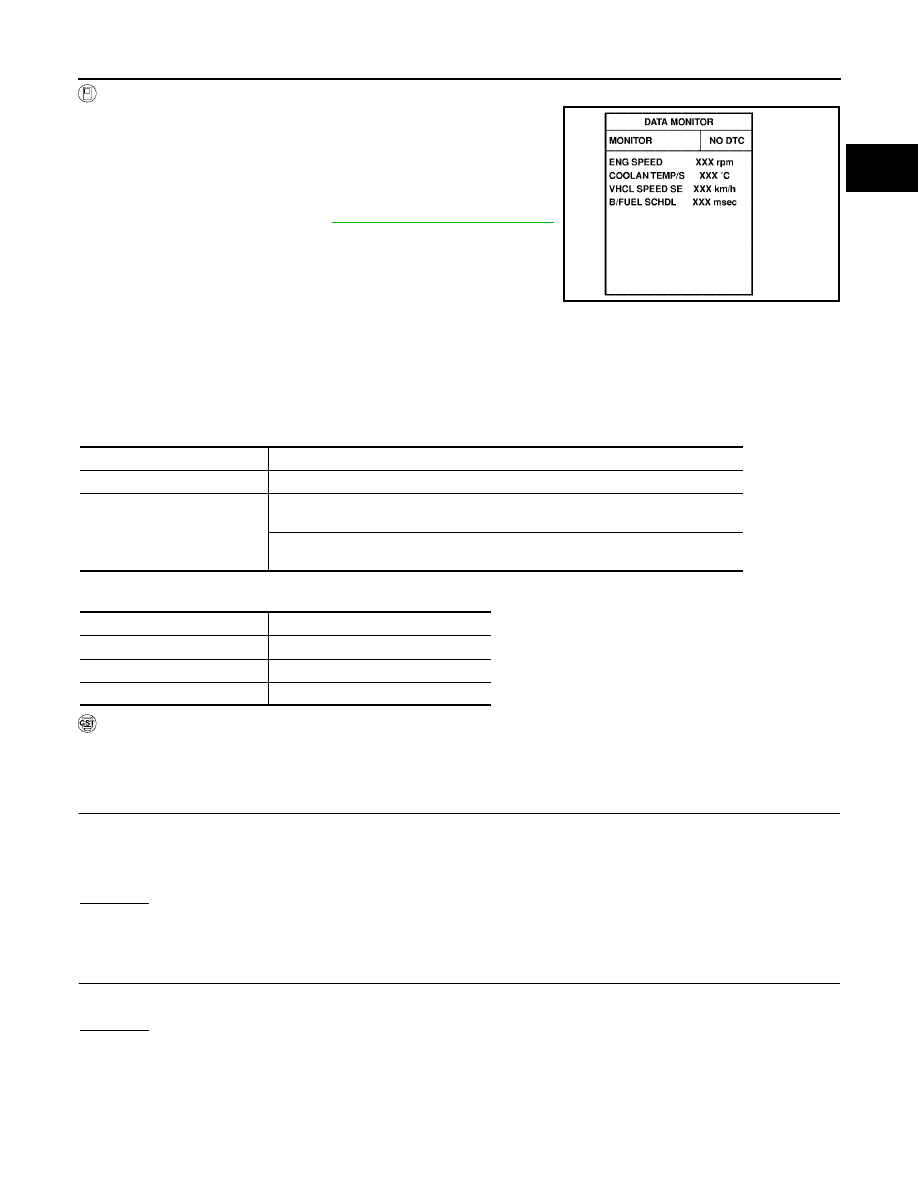

WITH CONSULT-II

1.

Turn ignition switch ON, and select “DATA MONITOR” mode
with CONSULT-II.

2.

Start engine and warm it up to normal operating temperature.

3.

Turn ignition switch OFF and wait at least 10 seconds.

4.

Restart engine and let it idle for about 15 minutes.

5.

If 1st trip DTC is detected, go to

EC-285, "Diagnostic Procedure"

.

NOTE:
If 1st trip DTC is not detected during above procedure, perform-
ing the following procedure is advised.

a.

Turn ignition switch OFF and wait at least 10 seconds.

b.

Start engine and drive the vehicle under the similar conditions to (1st trip) Freeze Frame Data for a certain
time. Refer to the table below.
Hold the accelerator pedal as steady as possible.

The similar conditions to (1st trip) Freeze Frame Data means the vehicle operation that the following con-
ditions should be satisfied at the same time.

The time to driving varies according to the engine speed in the freeze frame data.

WITH GST

Follow the procedure “WITH CONSULT-II” above.

Diagnostic Procedure

UBS00K86

1.

CHECK FOR INTAKE AIR LEAK AND PCV HOSE

1.

Start engine and run it at idle speed.

2.

Listen for the sound of the intake air leak.

3.

Check PCV hose connection.

OK or NG

OK

>> GO TO 2.

NG

>> Discover air leak location and repair.

2.

CHECK FOR EXHAUST SYSTEM CLOGGING

Stop engine and visually check exhaust tube, three way catalyst and muffler for dents.

OK or NG

OK (With CONSULT-II)>>GO TO 3.
OK (Without CONSULT-II)>>GO TO 4.
NG

>> Repair or replace it.

PBIB0164E

Engine speed

Engine speed in the freeze frame data

±

400 rpm

Vehicle speed

Vehicle speed in the freeze frame data

±

10 km/h (6 MPH)

Engine coolant temperature
(T) condition

When the freeze frame data shows lower than 70

°

C (158

°

F),

T should be lower than 70

°

C (158

°

F).

When the freeze frame data shows higher than or equal to 70

°

C (158

°

F),

T should be higher than or equal to 70

°

C (158

°

F).

Engine speed

Time

Around 1,000 rpm

Approximately 10 minutes

Around 2,000 rpm

Approximately 5 minutes

More than 3,000 rpm

Approximately 3.5 minutes

EC-286

DTC P0300 - P0306 MULTIPLE CYLINDER MISFIRE, NO. 1 - 6 CYLINDER MIS-

FIRE

2005 Pathfinder

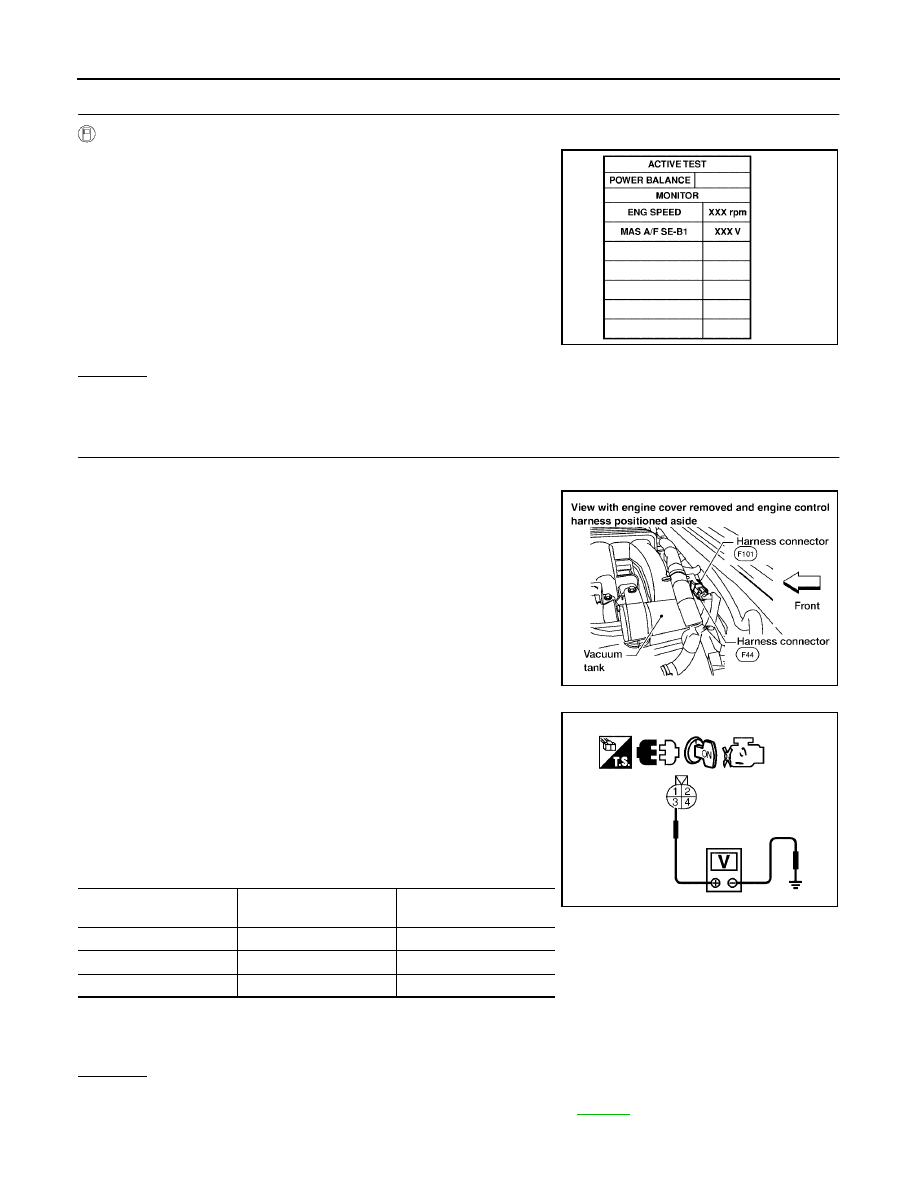

3.

PERFORM POWER BALANCE TEST

With CONSULT-II

1.

Perform “POWER BALANCE” in “ACTIVE TEST” mode.

2.

Is there any cylinder which does not produce a momentary
engine speed drop?

Yes or No

Yes

>> GO TO 4.

No

>> GO TO 10.

4.

CHECK FUNCTION OF INJECTOR-I

Stop engine.

1.

Disconnect harness connector F44, F101.

2.

Turn ignition switch ON.

3.

Check voltage between harness connector F44 terminal 3 and
ground with CONSULT-II or tester.

4.

Turn ignition switch OFF.

5.

Disconnect ECM harness connector.

6.

Check harness continuity between harness connector F44 and
ECM as follows.
Refer to Wiring Diagram.

7.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 5.

NG

>> Perform trouble diagnosis for INJECTOR CIRCUIT, refer to

EC-679

.

PBIB0133E

BBIA0587E

Voltage: Battery voltage

Cylinder

Harness connector F44

terminal

ECM terminal

1

2

23

3

1

22

5

4

21

Continuity should exist.

PBIB2633E

DTC P0300 - P0306 MULTIPLE CYLINDER MISFIRE, NO. 1 - 6 CYLINDER MIS-

FIRE

EC-287

C

D

E

F

G

H

I

J

K

L

M

A

EC

2005 Pathfinder

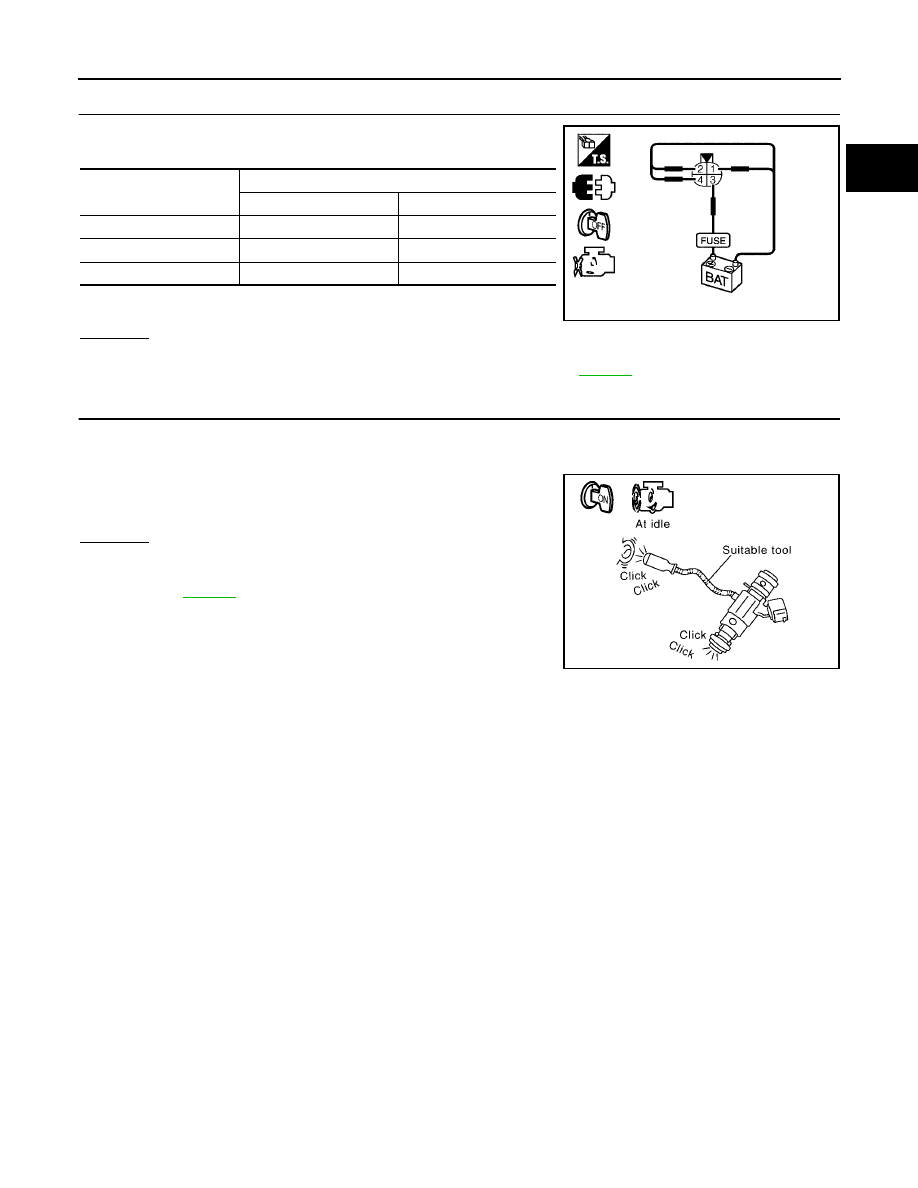

5.

CHECK FUNCTION OF INJECTOR-II

Provide battery voltage between harness connector F101 as follows
and then interrupt it. Listen to each injector operating sound.

OK or NG

OK

>> GO TO 6.

NG

>> Perform trouble diagnosis for INJECTOR CIRCUIT, refer to

EC-679

.

6.

CHECK FUNCTION OF INJECTOR-III

1.

Reconnect all harness connector disconnected.

2.

Start engine.

3.

Listen to injectors No. 2, No. 4, No.6 operating sound.

OK or NG

OK

>> GO TO 7.

NG

>> Perform trouble diagnosis for INJECTOR CIRCUIT, refer

to

EC-679

.

Cylinder

Harness connector F101 terminal

(+)

(–)

1

3

2

2

3

1

3

3

4

Operating sound should exist.

PBIB2634E

Clicking noise should exist.

PBIB1986E

EC-288

DTC P0300 - P0306 MULTIPLE CYLINDER MISFIRE, NO. 1 - 6 CYLINDER MIS-

FIRE

2005 Pathfinder

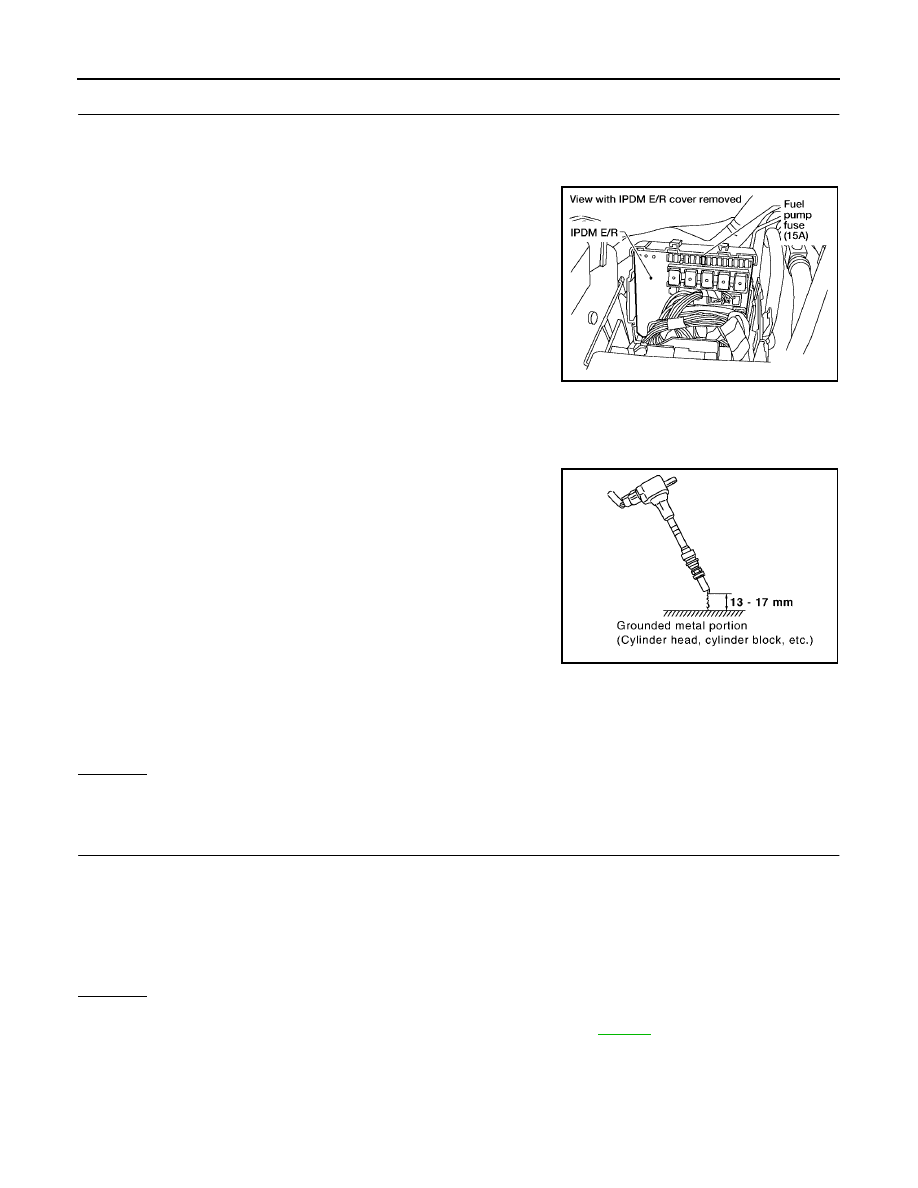

7.

CHECK FUNCTION OF IGNITION COIL-I

CAUTION:

Do the following procedure in the place where ventilation is good without the combustible.

1.

Turn ignition switch OFF.

2.

Remove fuel pump fuse in IPDM E/R to release fuel pressure.

NOTE:
Do not use CONSULT-II to release fuel pressure, or fuel pres-
sure applies again during the following procedure.

3.

Start engine.

4.

After engine stalls, crank it two or three times to release all fuel
pressure.

5.

Turn ignition switch OFF.

6.

Remove all ignition coil harness connectors to avoid the electri-
cal discharge from the ignition coils.

7.

Remove ignition coil and spark plug of the cylinder to be
checked.

8.

Crank engine for five seconds or more to remove combustion gas in the cylinder.

9.

Connect spark plug and harness connector to ignition coil.

10. Fix ignition coil using a rope etc. with gap of 13 - 17 mm

between the edge of the spark plug and grounded metal portion
as shown in the figure.

11. Crank engine for about three seconds, and check whether spark

is generated between the spark plug and the grounded metal
portion.

CAUTION:

●

Do not approach to the spark plug and the ignition coil
within 50cm. Be careful not to get an electrical shock
while checking, because the electrical discharge voltage
becomes 20kV or more.

●

It might cause to damage the ignition coil if the gap of more than 17 mm is taken.

NOTE:
When the gap is less than 13 mm, the spark might be generated even if the coil is malfunctioning.

OK or NG

OK

>> GO TO 11.

NG

>> GO TO 8.

8.

CHECK FUNCTION OF IGNITION COIL-II

1.

Turn ignition switch OFF.

2.

Disconnect spark plug and connect a known-good spark plug.

3.

Crank engine for about three seconds, and recheck whether spark is generated between the spark plug
and the grounded metal portion.

OK or NG

OK

>> GO TO 9.

NG

>> Check ignition coil, power transistor and their circuits. Refer to

EC-657

.

Spark should be generated.

BBIA0534E

PBIB2325E

Spark should be generated.

DTC P0300 - P0306 MULTIPLE CYLINDER MISFIRE, NO. 1 - 6 CYLINDER MIS-

FIRE

EC-289

C

D

E

F

G

H

I

J

K

L

M

A

EC

2005 Pathfinder

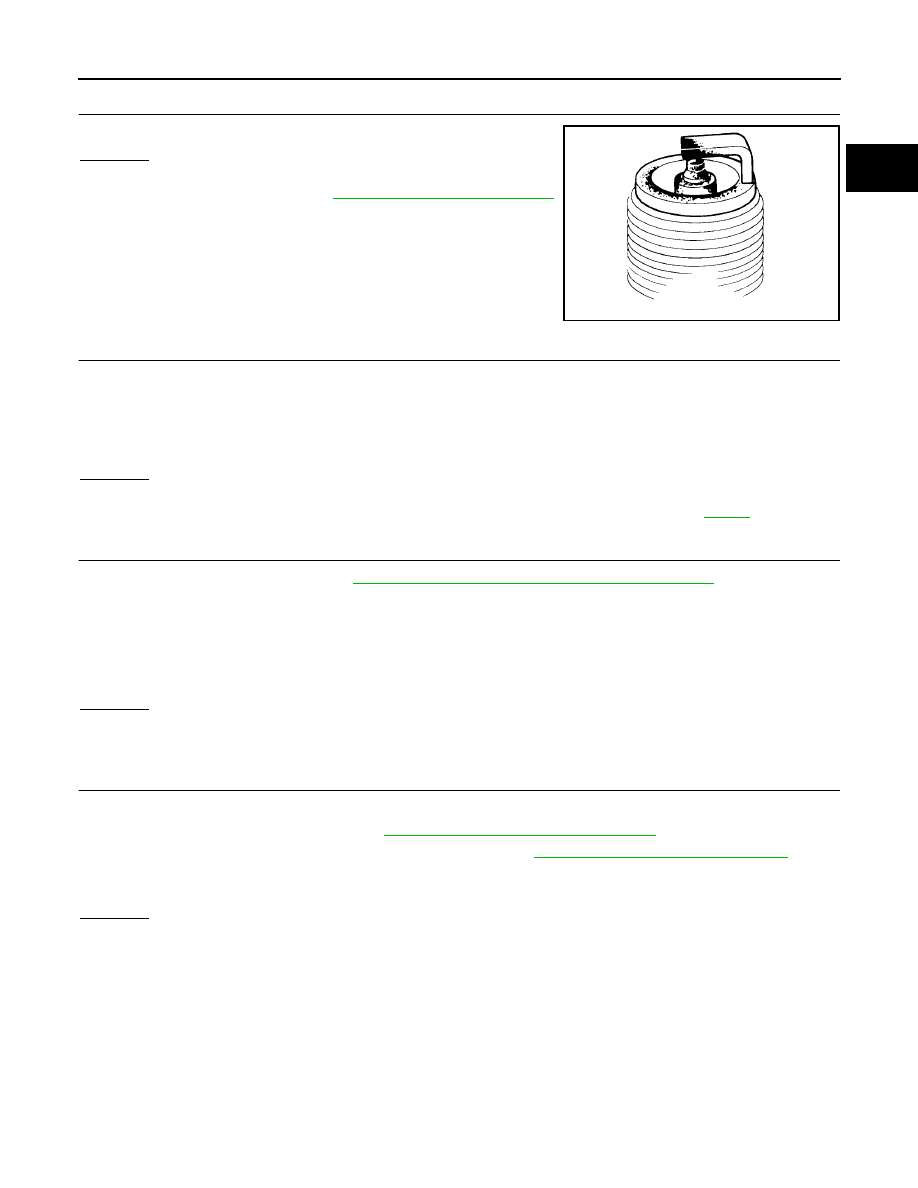

9.

CHECK SPARK PLUG

Check the initial spark plug for fouling, etc.

OK or NG

OK

>> Replace spark plug(s) with standard type one(s). For

spark plug type, refer to

MA-19, "Changing Spark Plugs"

.

NG

>> 1. Repair or clean spark plug.

2. GO TO 10.

10.

CHECK FUNCTION OF IGNITION COIL-III

1.

Reconnect the initial spark plugs.

2.

Crank engine for about three seconds, and recheck whether spark is generated between the spark plug
and the grounded portion.

OK or NG

OK

>> INSPECTION END

NG

>> Replace spark plug(s) with standard type one(s). For spark plug type, refer to

MA-19

.

11.

CHECK COMPRESSION PRESSURE

Check compression pressure. Refer to

EM-91, "CHECKING COMPRESSION PRESSURE"

.

OK or NG

OK

>> GO TO 12.

NG

>> Check pistons, piston rings, valves, valve seats and cylinder head gaskets.

12.

CHECK FUEL PRESSURE

1.

Install all removed parts.

2.

Release fuel pressure to zero. Refer to

EC-91, "FUEL PRESSURE RELEASE"

.

3.

Install fuel pressure gauge and check fuel pressure. Refer to

EC-91, "FUEL PRESSURE CHECK"

.

OK or NG

OK

>> GO TO 14.

NG

>> GO TO 13.

SEF156I

Spark should be generated.

Standard:

1,275 kPa (13.0 kg/cm

2

, 185 psi)/300 rpm

Minimum:

981 kPa (10.0 kg/cm

2

, 142 psi)/300 rpm

Difference between each
cylinder:

98 kPa (1.0 kg/cm

2

, 14 psi)/300 rpm

At idle: Approx. 350 kPa (3.57 kg/cm

2

, 51 psi)

EC-290

DTC P0300 - P0306 MULTIPLE CYLINDER MISFIRE, NO. 1 - 6 CYLINDER MIS-

FIRE

2005 Pathfinder

13.

DETECT MALFUNCTIONING PART

Check the following.

●

Fuel pump and circuit (Refer to

EC-686, "FUEL PUMP CIRCUIT"

.)

●

Fuel pressure regulator (Refer to

EC-91, "FUEL PRESSURE CHECK"

.)

●

Fuel lines

●

Fuel filter for clogging

>> Repair or replace.

14.

CHECK IGNITION TIMING

Check the following items. Refer to

EC-71, "Basic Inspection"

.

OK or NG

OK

>> GO TO 15.

NG

>> Follow the

EC-71, "Basic Inspection"

.

Items

Specifications

Target idle speed

625

±

50 rpm (in P or N position)

Ignition timing

15

±

5

°

BTDC (in P or N position)
