DTC P0181 FTT SENSOR

EC-267

C

D

E

F

G

H

I

J

K

L

M

A

EC

2005 Pathfinder

WITH GST

Follow the procedure “WITH CONSULT-II” above.

EC-268

DTC P0181 FTT SENSOR

2005 Pathfinder

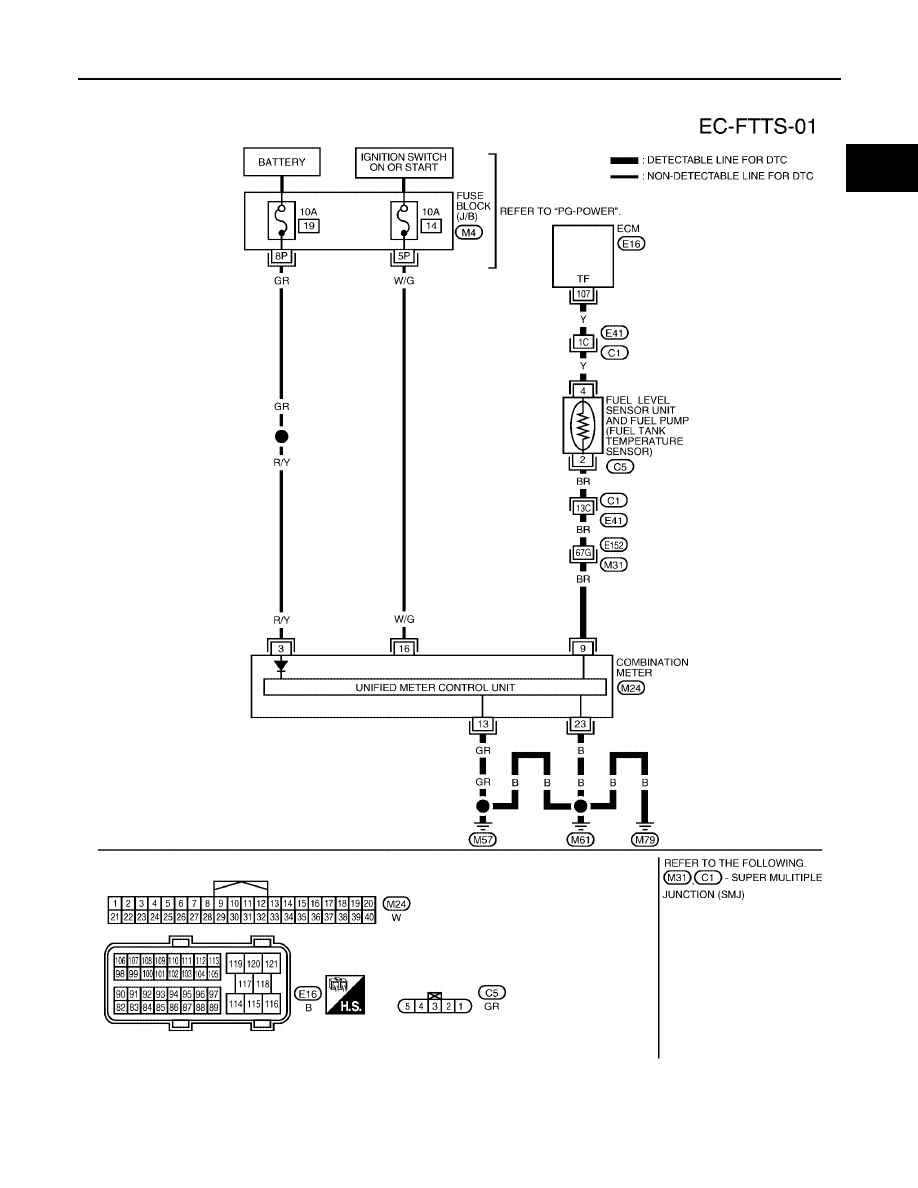

Wiring Diagram

UBS00K7L

BBWA1743E

DTC P0181 FTT SENSOR

EC-269

C

D

E

F

G

H

I

J

K

L

M

A

EC

2005 Pathfinder

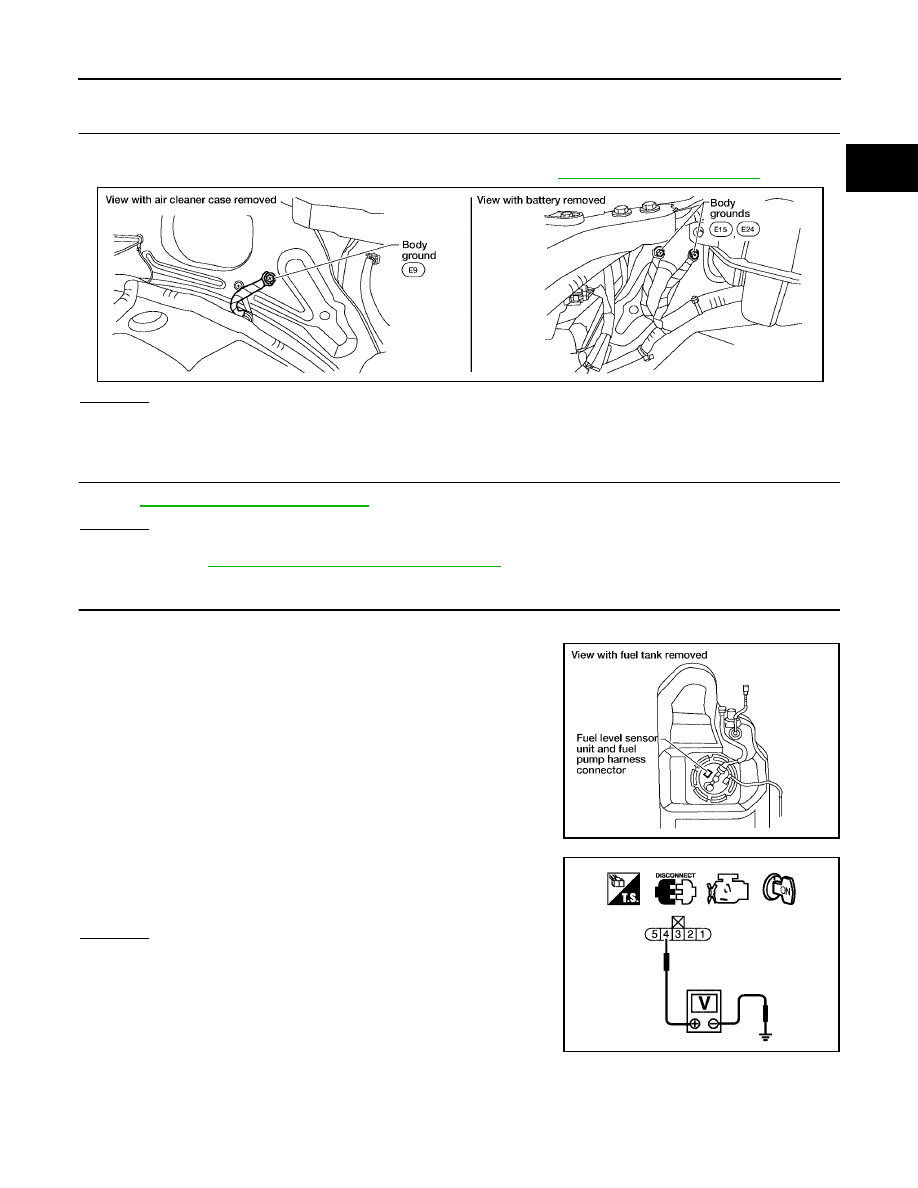

Diagnostic Procedure

UBS00K7M

1.

CHECK GROUND CONNECTIONS

1.

Turn ignition switch OFF.

2.

Loosen and retighten three ground screws on the body. Refer to

EC-165, "Ground Inspection"

.

OK or NG

OK

>> GO TO 2.

NG

>> Repair or replace ground connections.

2.

CHECK DTC WITH COMBINATION METER

Refer to

DI-4, "COMBINATION METERS"

.

OK or NG

OK

>> GO TO 3.

NG

>> Go to

DI-23, "Fuel Level Sensor Unit Inspection"

.

3.

CHECK FUEL TANK TEMPERATURE SENSOR POWER SUPPLY CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect “fuel level sensor unit and fuel pump” harness con-
nector.

3.

Turn ignition switch ON.

4.

Check voltage between “fuel level sensor unit and fuel pump”
terminal 4 and ground with CONSULT-II or tester.

OK or NG

OK

>> GO TO 5.

NG

>> GO TO 4.

BBIA0539E

BBIA0545E

Voltage: Approximately 5V

PBIB0932E

EC-270

DTC P0181 FTT SENSOR

2005 Pathfinder

4.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors E41, C1

●

Harness for open or short between ECM and “fuel level sensor unit and fuel pump”

>> Repair harness or connector.

5.

CHECK FUEL TANK TEMPERATURE SENSOR GROUND CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch OFF.

2.

Disconnect combination meter harness connector.

3.

Check harness continuity between “fuel level sensor unit and fuel pump” terminal 2 and combination
meter terminal 9. Refer to Wiring Diagram.

4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 7.

NG

>> GO TO 6.

6.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors E41, C1

●

Harness connectors E152, M31

●

Harness for open or short between “fuel level sensor unit and fuel pump” and combination meter

>> Repair open circuit or short to ground or short to power in harness or connector.

7.

CHECK FUEL TANK TEMPERATURE SENSOR

Refer to

EC-270, "Component Inspection"

.

OK or NG

OK

>> GO TO 8.

NG

>> Replace fuel level sensor unit.

8.

CHECK INTERMITTENT INCIDENT

Refer to

EC-158, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

Component Inspection

UBS00K7N

FUEL TANK TEMPERATURE SENSOR

1.

Remove fuel level sensor unit.

Continuity should exist.

DTC P0181 FTT SENSOR

EC-271

C

D

E

F

G

H

I

J

K

L

M

A

EC

2005 Pathfinder

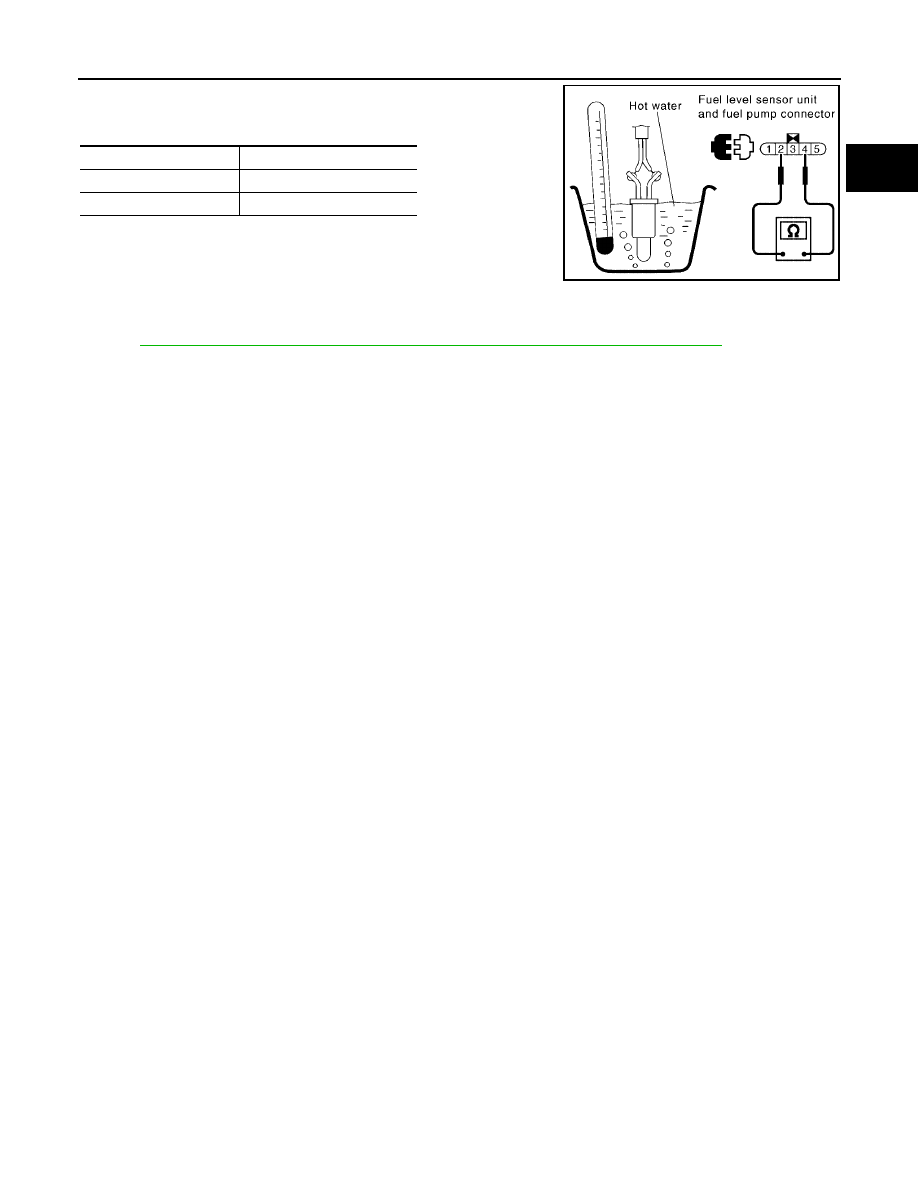

2.

Check resistance between “fuel level sensor unit and fuel pump”
terminals 3 and 4 by heating with hot water or heat gun as
shown in the figure.

Removal and Installation

UBS00K7O

FUEL TANK TEMPERATURE SENSOR

Refer to

FL-5, "FUEL LEVEL SENSOR UNIT, FUEL FILTER AND FUEL PUMP ASSEMBLY"

.

Temperature

°

C (

°

F)

Resistance k

Ω

20 (68)

2.3 - 2.7

50 (122)

0.79 - 0.90

PBIB2663E

EC-272

DTC P0182, P0183 FTT SENSOR

2005 Pathfinder

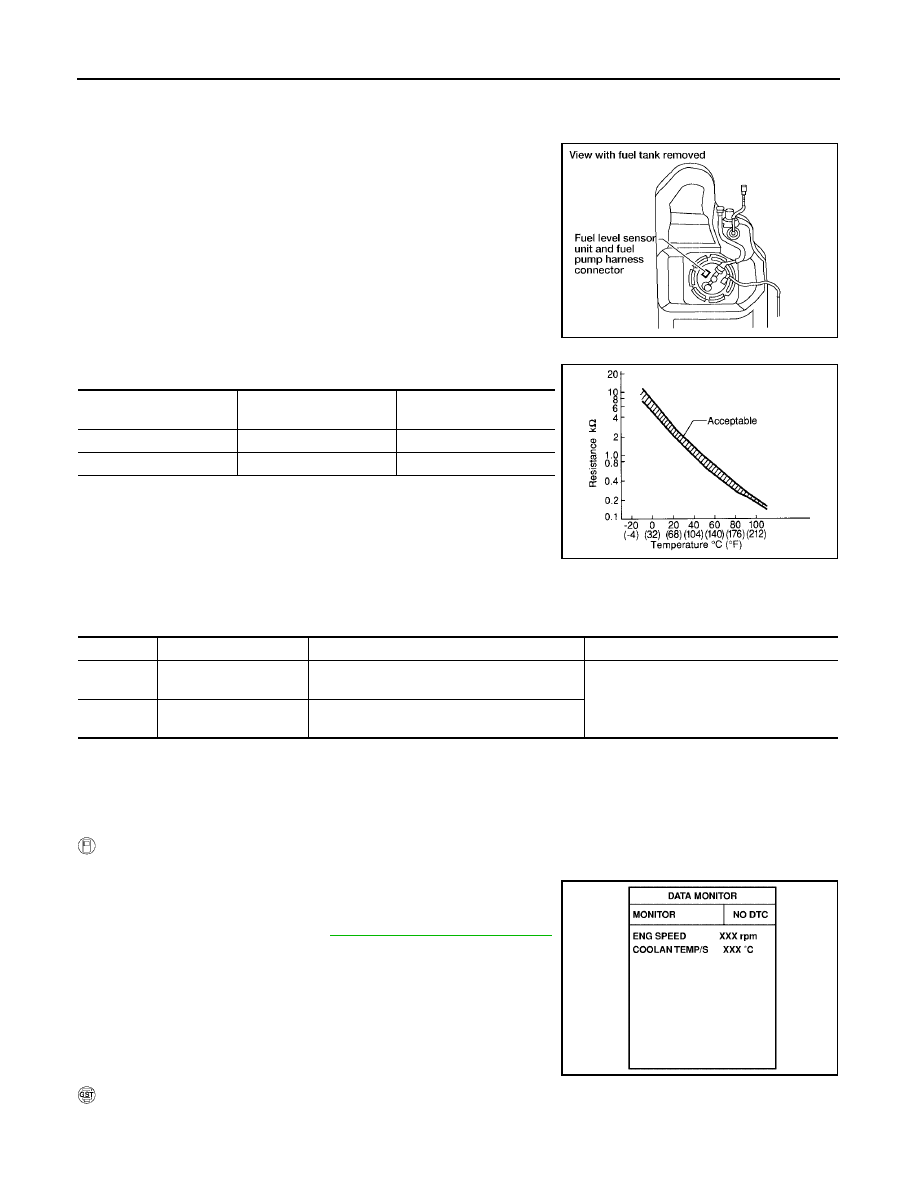

DTC P0182, P0183 FTT SENSOR

PFP:22630

Component Description

UBS00K7P

The fuel tank temperature sensor is used to detect the fuel tempera-
ture inside the fuel tank. The sensor modifies a voltage signal from
the ECM. The modified signal returns to the ECM as the fuel temper-
ature input. The sensor uses a thermistor which is sensitive to the
change in temperature. The electrical resistance of the thermistor
decreases as temperature increases.

<Reference data>

*: This data is reference value and is measured between ECM terminal 107 (fuel tank
temperature sensor) and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output
voltage. Doing so may result in damage to the ECM's transistor.
Use a ground other than ECM terminals, such as the ground.

On Board Diagnosis Logic

UBS00K7Q

DTC Confirmation Procedure

UBS00K7R

NOTE:
If DTC Confirmation Procedure has been previously conducted, always turn ignition switch OFF and wait at
least 10 seconds before conducting the next test.

WITH CONSULT-II

1.

Turn ignition switch ON.

2.

Select “DATA MONITOR” mode with CONSULT-II.

3.

Wait at least 5 seconds.

4.

If 1st trip DTC is detected, go to

EC-274, "Diagnostic Procedure"

.

WITH GST

Follow the procedure “WITH CONSULT-II” above.

BBIA0545E

Fluid temperature

°

C (

°

F)

Voltage*

V

Resistance

k

Ω

20 (68)

3.5

2.3 - 2.7

50 (122)

2.2

0.79 - 0.90

SEF012P

DTC No.

Trouble diagnosis name

DTC detecting condition

Possible cause

P0182
0182

Fuel tank temperature
sensor circuit low input

An excessively low voltage from the sensor is
sent to ECM.

●

Harness or connectors
(The sensor circuit is open or shorted.)

●

Fuel tank temperature sensor

P0183
0183

Fuel tank temperature
sensor circuit high input

An excessively high voltage from the sensor is
sent to ECM.

SEF174Y

DTC P0182, P0183 FTT SENSOR

EC-273

C

D

E

F

G

H

I

J

K

L

M

A

EC

2005 Pathfinder

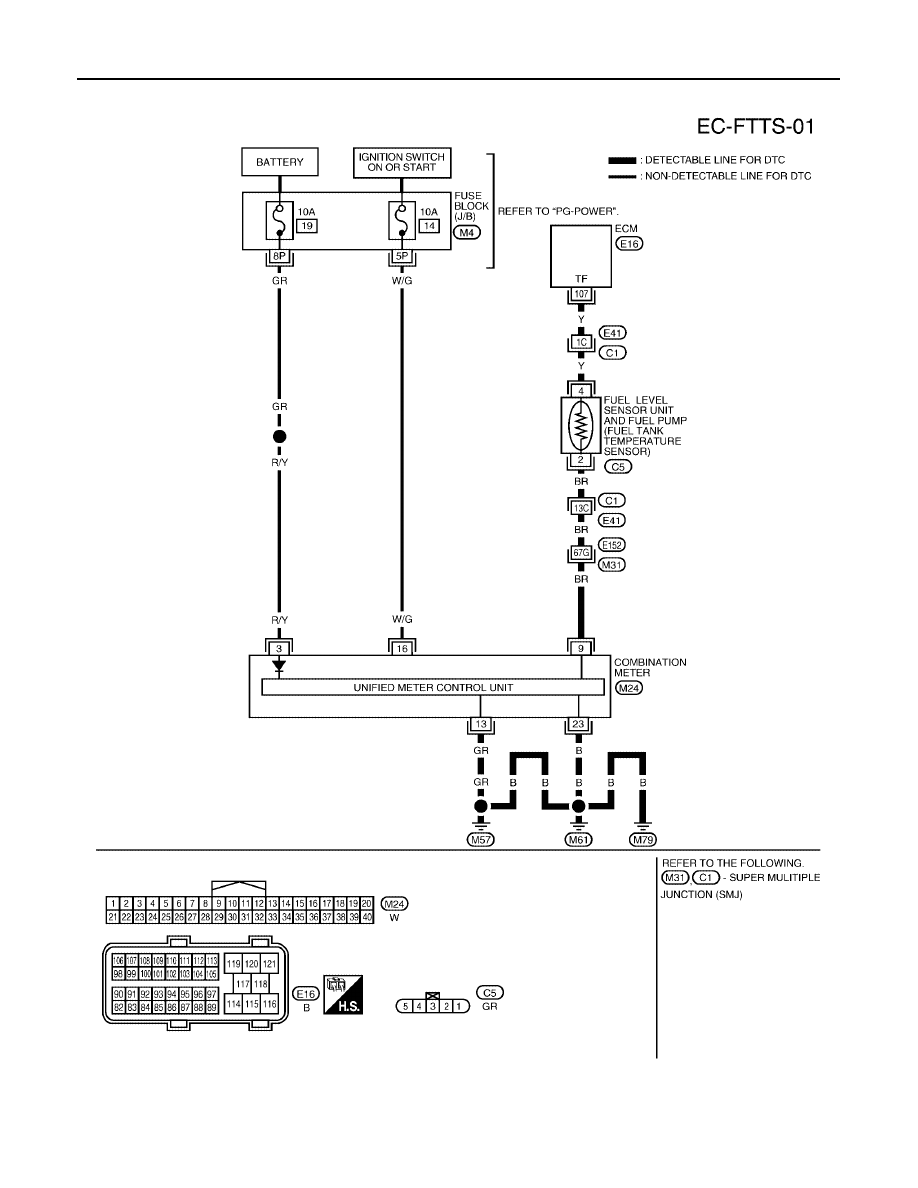

Wiring Diagram

UBS00K7S

BBWA1743E

EC-274

DTC P0182, P0183 FTT SENSOR

2005 Pathfinder

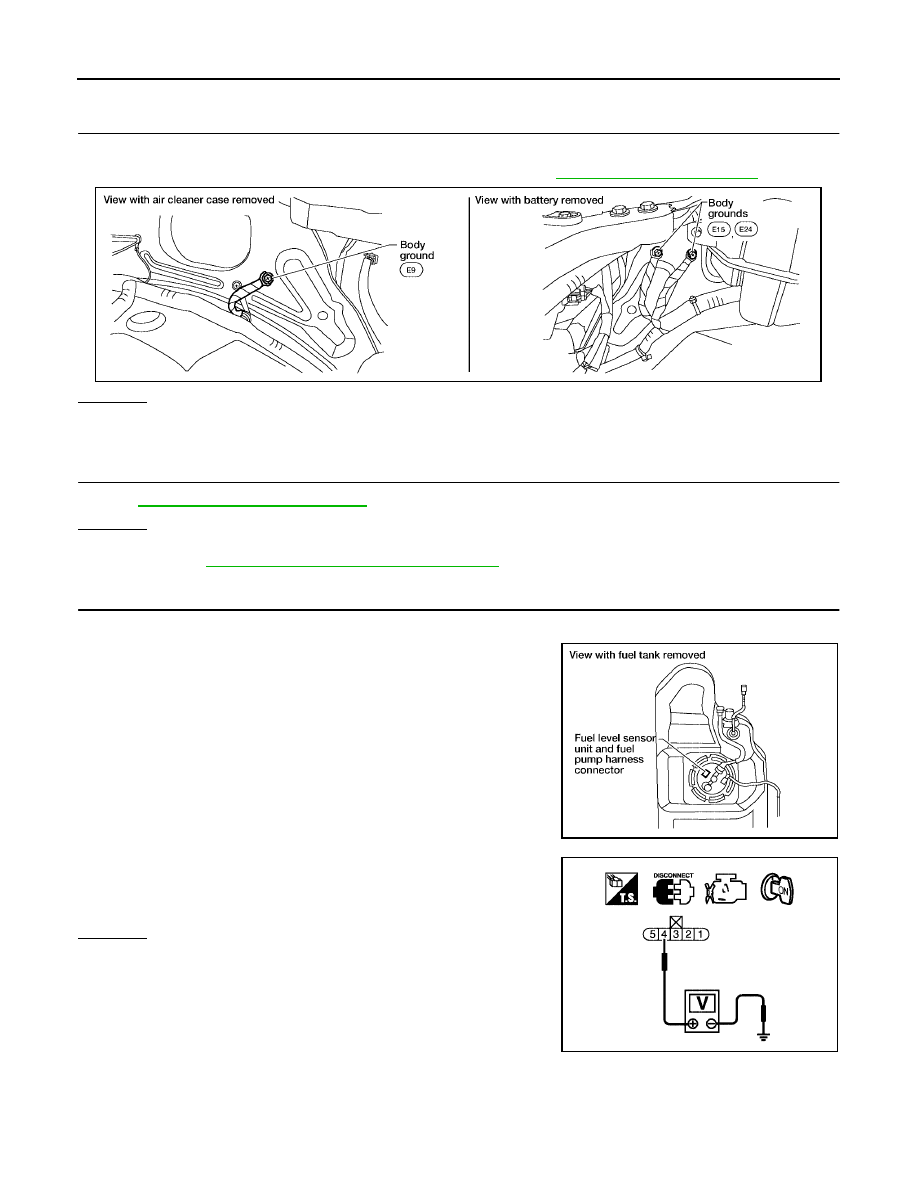

Diagnostic Procedure

UBS00K7T

1.

CHECK GROUND CONNECTIONS

1.

Turn ignition switch OFF.

2.

Loosen and retighten three ground screws on the body. Refer to

EC-165, "Ground Inspection"

.

OK or NG

OK

>> GO TO 2.

NG

>> Repair or replace ground connections.

2.

CHECK DTC WITH COMBINATION METER

Refer to

DI-4, "COMBINATION METERS"

.

OK or NG

OK

>> GO TO 3.

NG

>> Go to

DI-23, "Fuel Level Sensor Unit Inspection"

.

3.

CHECK FUEL TANK TEMPERATURE SENSOR POWER SUPPLY CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect “fuel level sensor unit and fuel pump” harness con-
nector.

3.

Turn ignition switch ON.

4.

Check voltage between “fuel level sensor unit and fuel pump”
terminal 4 and ground with CONSULT-II or tester.

OK or NG

OK

>> GO TO 5.

NG

>> GO TO 4.

BBIA0539E

BBIA0545E

Voltage: Approximately 5V

PBIB0932E
