Nissan Pathfinder (2005 year). Manual - part 117

TROUBLE DIAGNOSIS

BRC-13

[VDC/TCS/ABS]

C

D

E

G

H

I

J

K

L

M

A

B

BRC

2005 Pathfinder

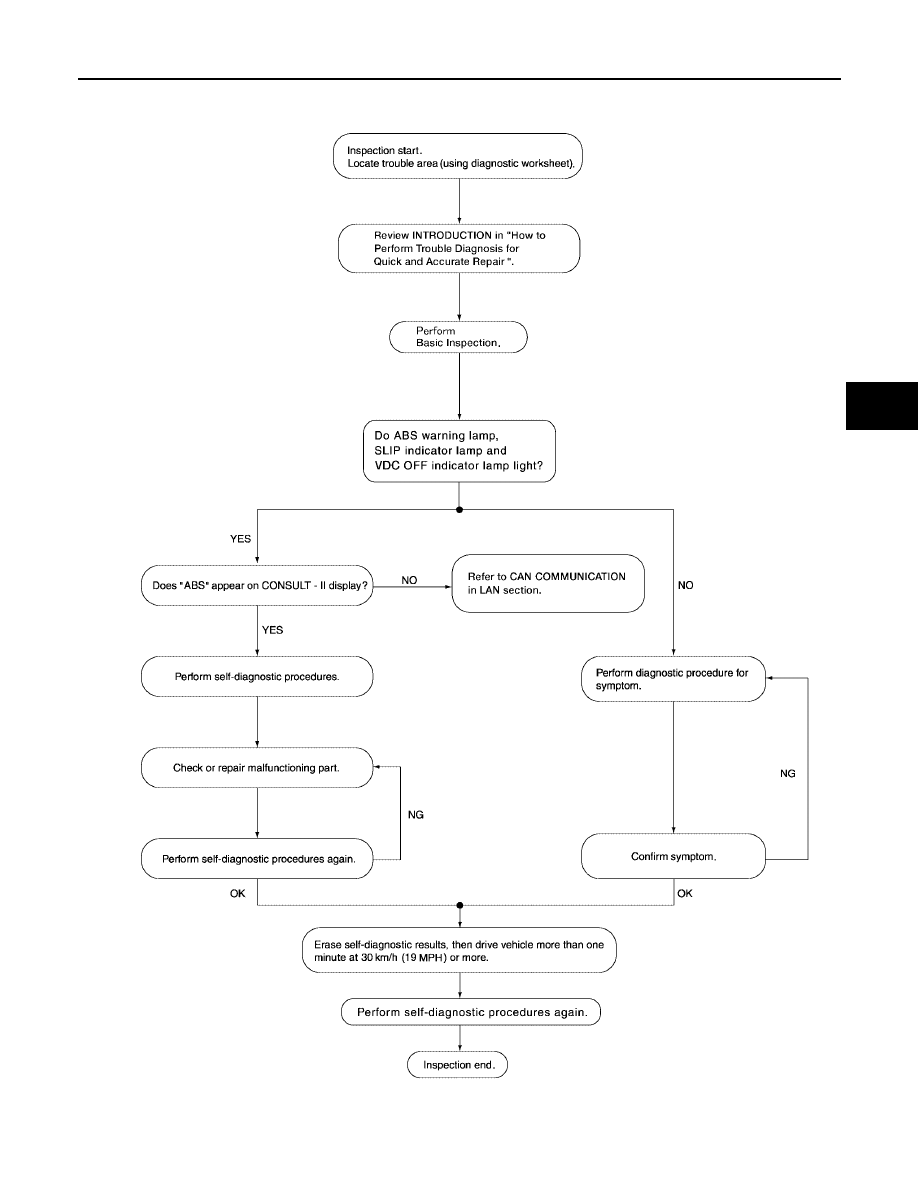

WORK FLOW

WFIA0358E

BRC-14

[VDC/TCS/ABS]

TROUBLE DIAGNOSIS

2005 Pathfinder

CLARIFY CONCERN

●

A customer's description of a vehicle concern may vary depend-
ing on the individual. It is important to clarify the customer's con-
cern.

●

Ask the customer about what symptoms are present under what
conditions. Use this information to reproduce the symptom while
driving.

●

It is also important to use the diagnosis sheet to understand
what type of trouble the customer is having.

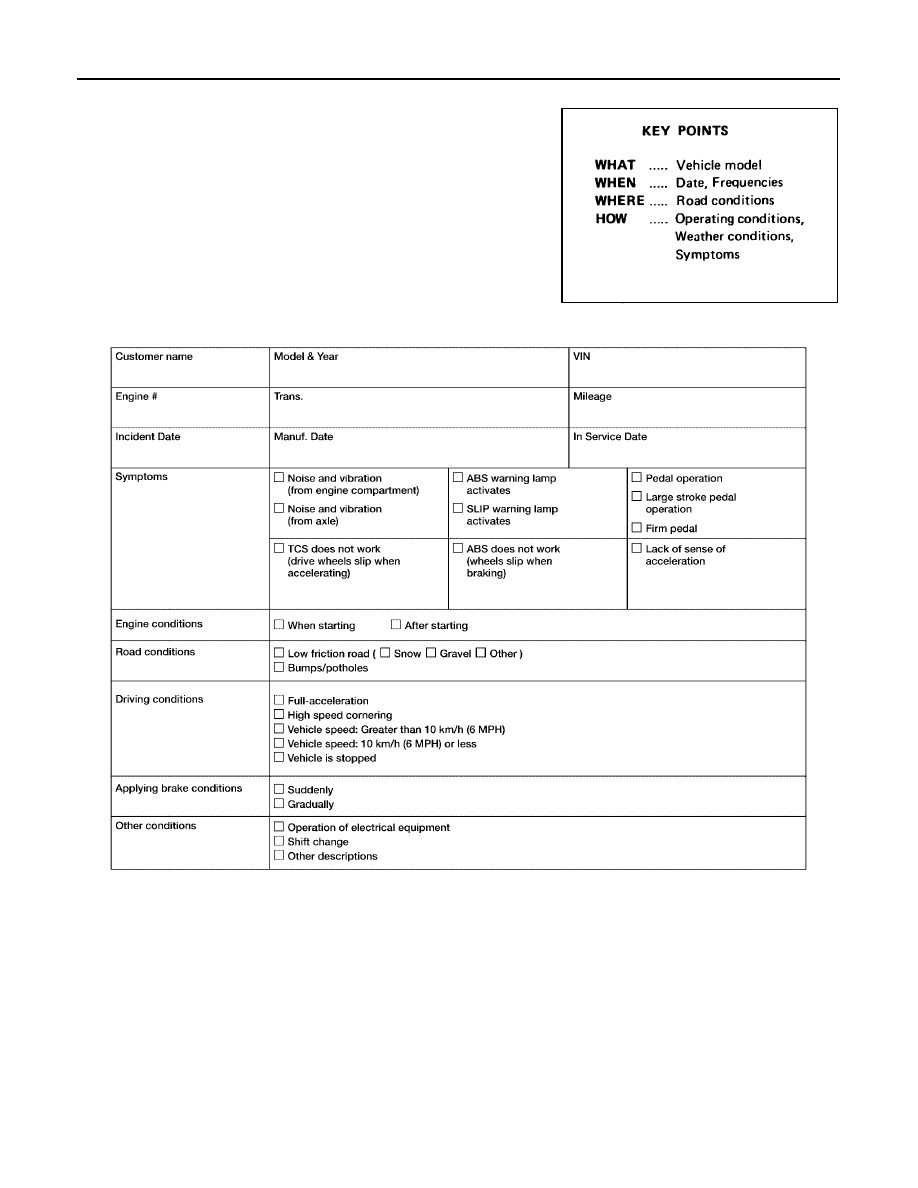

EXAMPLE OF DIAGNOSIS SHEET

SBR339B

WFIA0097E

TROUBLE DIAGNOSIS

BRC-15

[VDC/TCS/ABS]

C

D

E

G

H

I

J

K

L

M

A

B

BRC

2005 Pathfinder

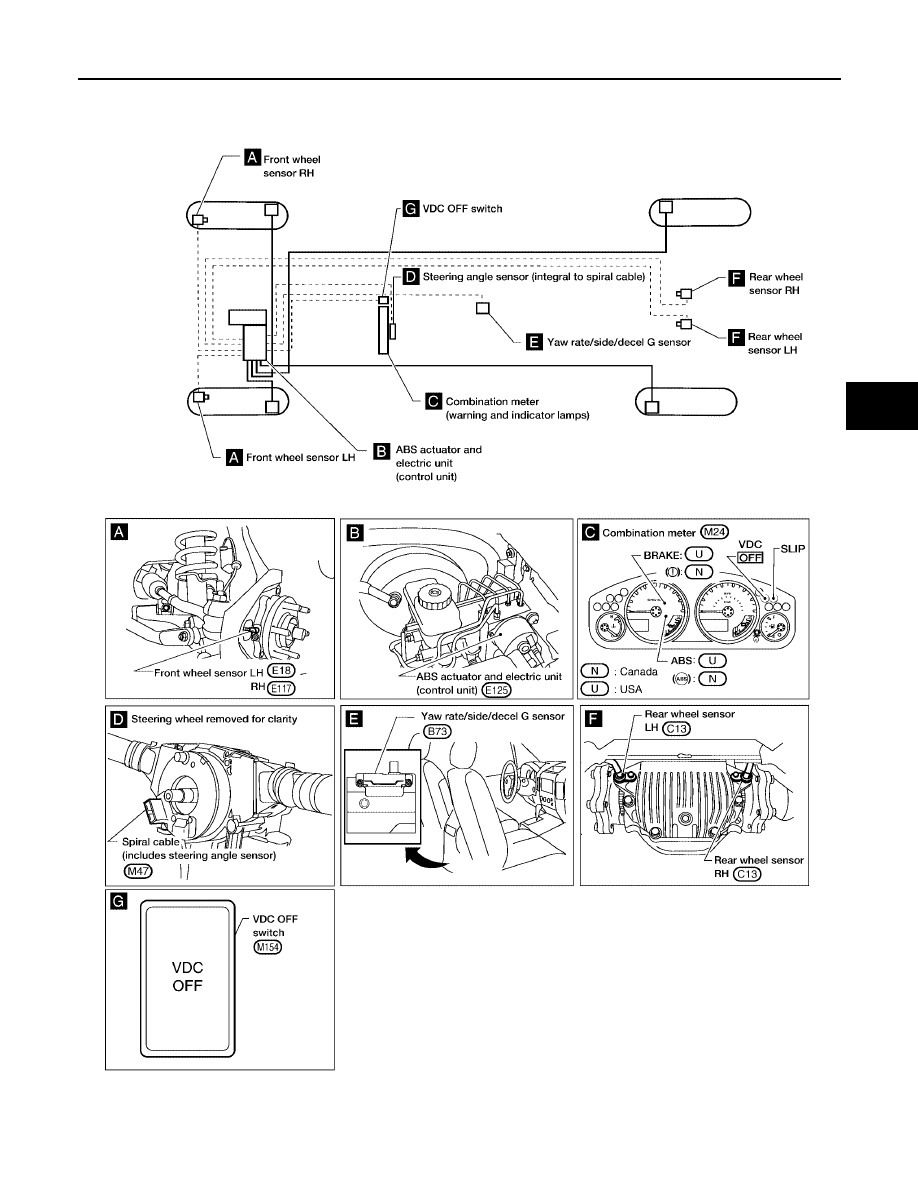

Component Parts and Harness Connector Location

EFS004MW

WFIA0359E

BRC-16

[VDC/TCS/ABS]

TROUBLE DIAGNOSIS

2005 Pathfinder

Schematic

EFS004MX

WFWA0217E

TROUBLE DIAGNOSIS

BRC-17

[VDC/TCS/ABS]

C

D

E

G

H

I

J

K

L

M

A

B

BRC

2005 Pathfinder

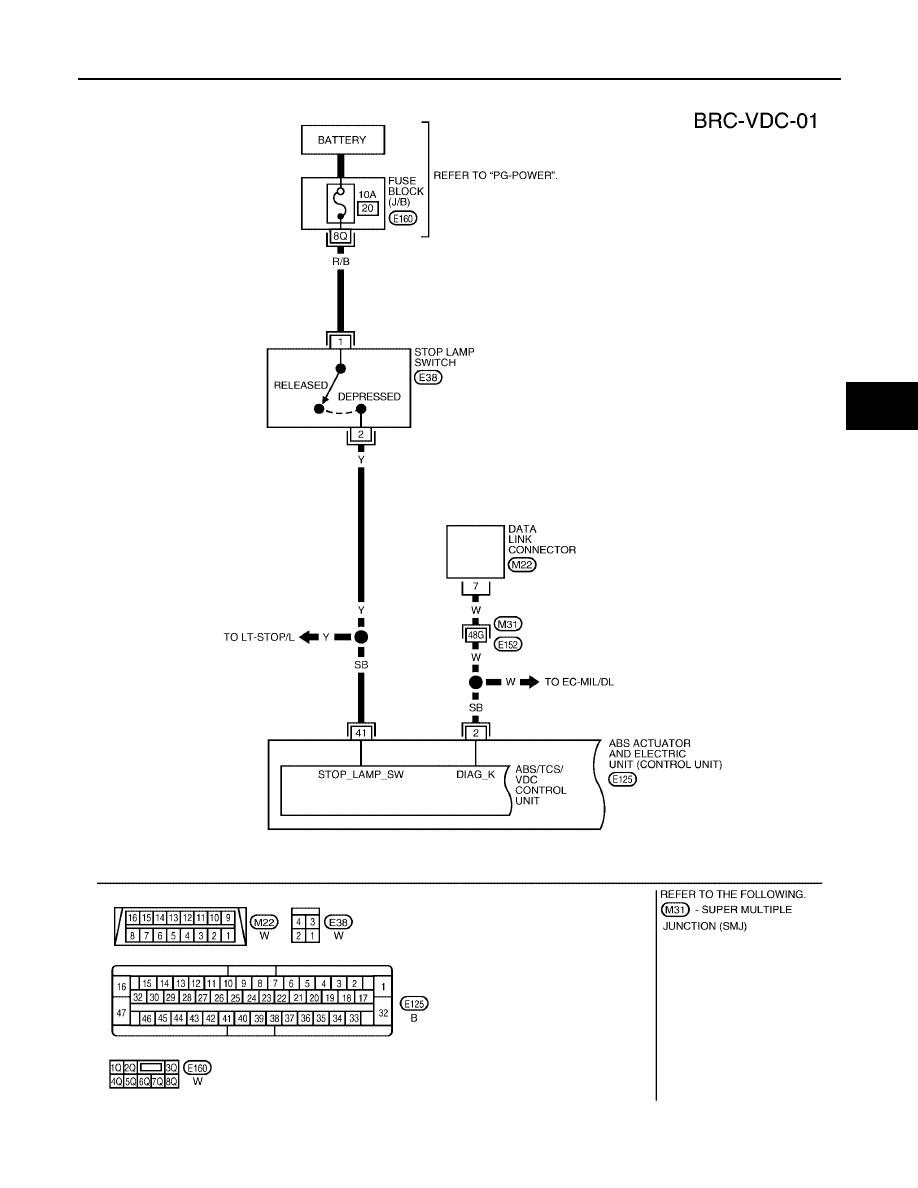

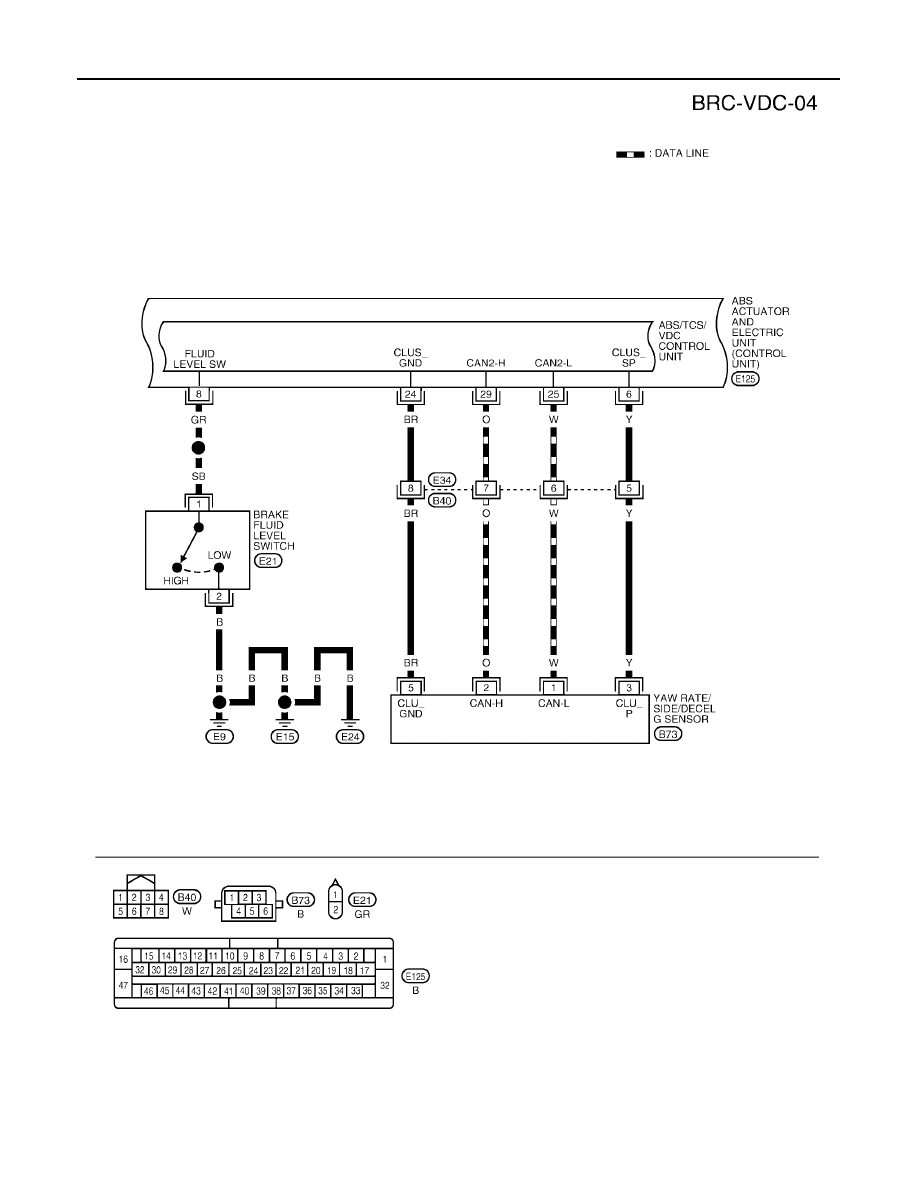

Wiring Diagram — VDC —

EFS004MY

WFWA0227E

BRC-18

[VDC/TCS/ABS]

TROUBLE DIAGNOSIS

2005 Pathfinder

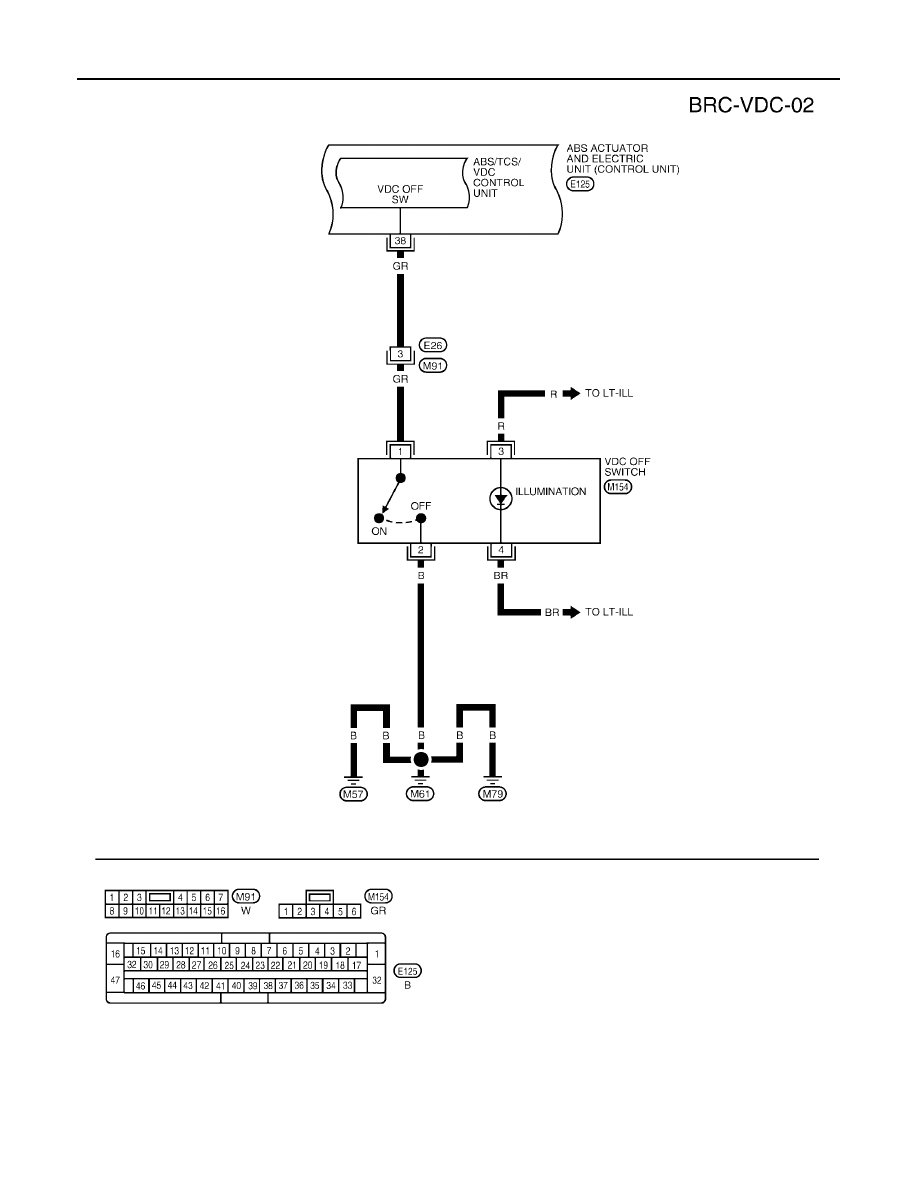

WFWA0218E

TROUBLE DIAGNOSIS

BRC-19

[VDC/TCS/ABS]

C

D

E

G

H

I

J

K

L

M

A

B

BRC

2005 Pathfinder

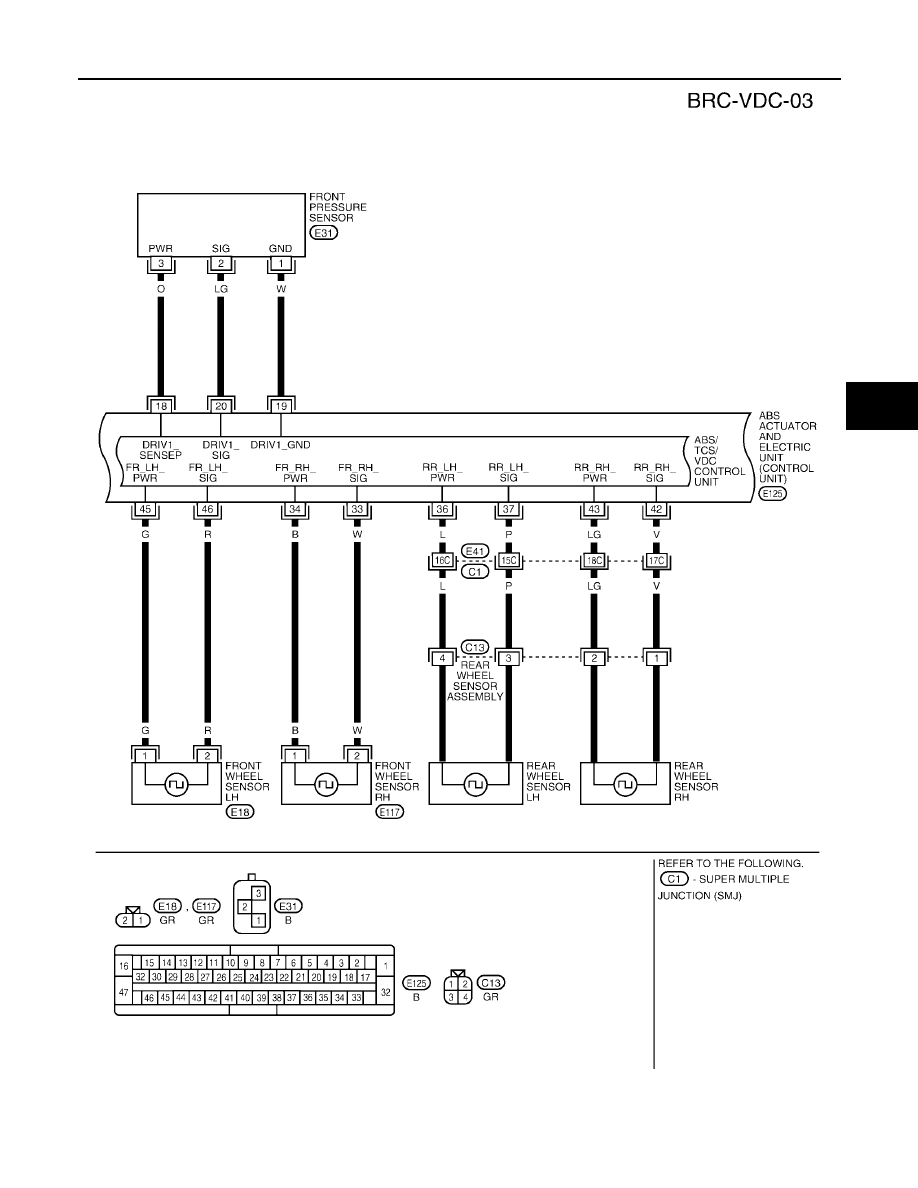

WFWA0219E

BRC-20

[VDC/TCS/ABS]

TROUBLE DIAGNOSIS

2005 Pathfinder

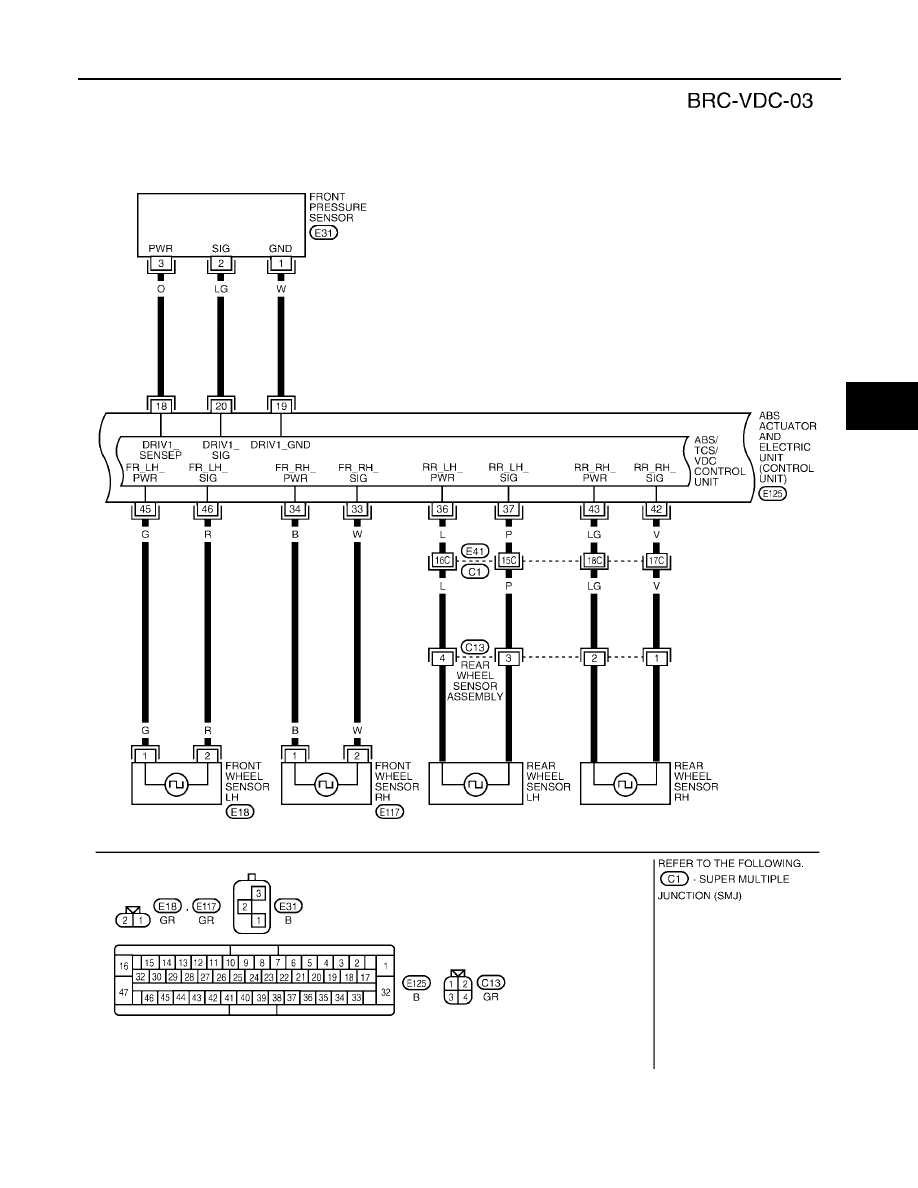

WFWA0220E
