Nissan Pathfinder (2005 year). Manual - part 76

NAVIGATION SYSTEM

AV-83

C

D

E

F

G

H

I

J

L

M

A

B

AV

2005 Pathfinder

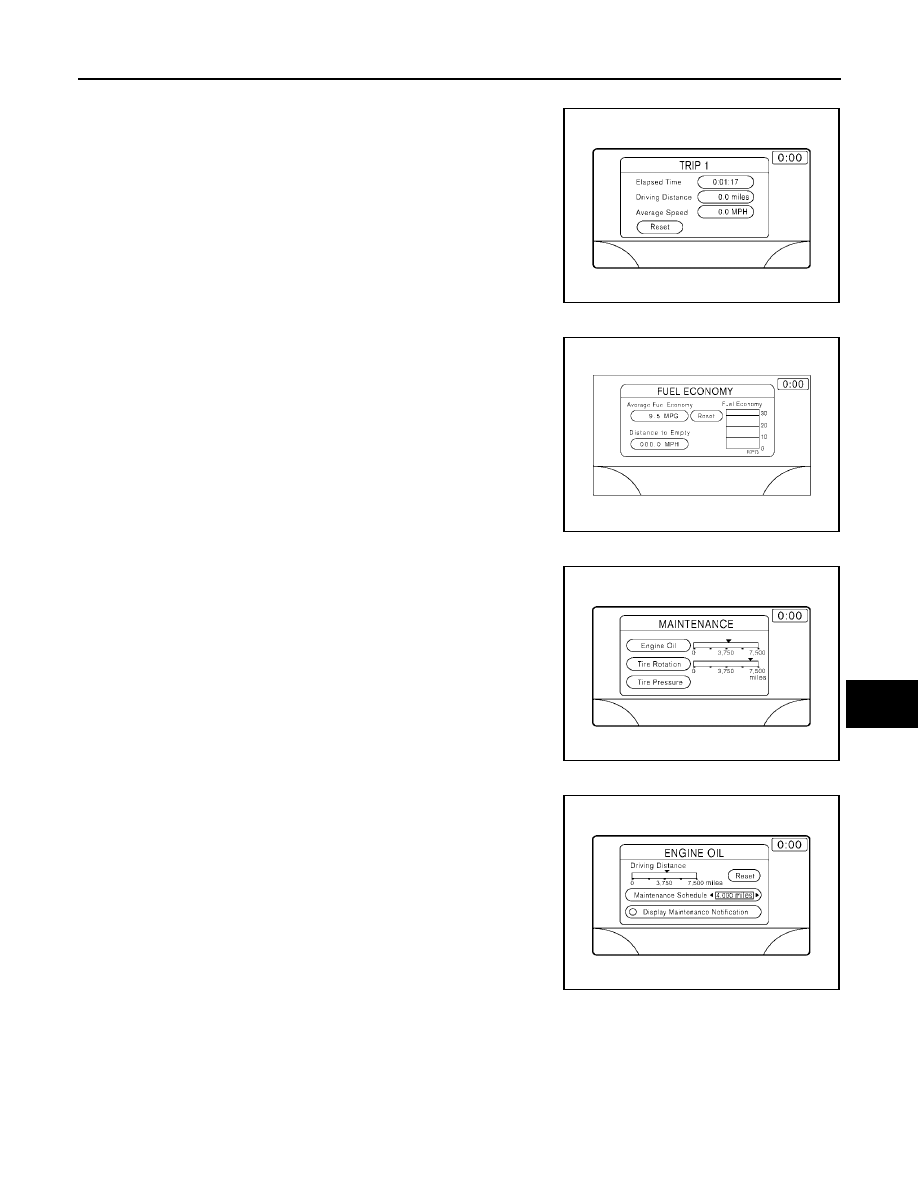

TRIP 1 OR TRIP 2

●

Elapsed time, Driving distance and Average speed are dis-
played as Trip 1 information or Trip 2 information.

●

The way to reset is by pushing the “Reset” switch or by pushing
and holding “TRIP” button more than 1.5 seconds.

FUEL ECONOMY

●

Average Fuel Economy, Distance to Empty, Fuel Economy are
displayed as Fuel Economy information.

●

The way to reset is by pushing the “Reset” switch or by pushing
and holding “TRIP” button more than 1.5 seconds.

MAINTENANCE

Engine Oil, Tire Rotation and Tire pressure are displayed as Mainte-
nance information.

NOTE:
In a case of a vehicle with low tire pressure warning control unit,
“Tire Pressure” switch is displayed.

ENGINE OIL OR TIRE ROTATION

Possible to set up interval of engine oil and tire rotation by tilting joy-
stick right and left.

WKIA3242E

WKIA3243E

WKIA3244E

WKIA3245E

AV-84

NAVIGATION SYSTEM

2005 Pathfinder

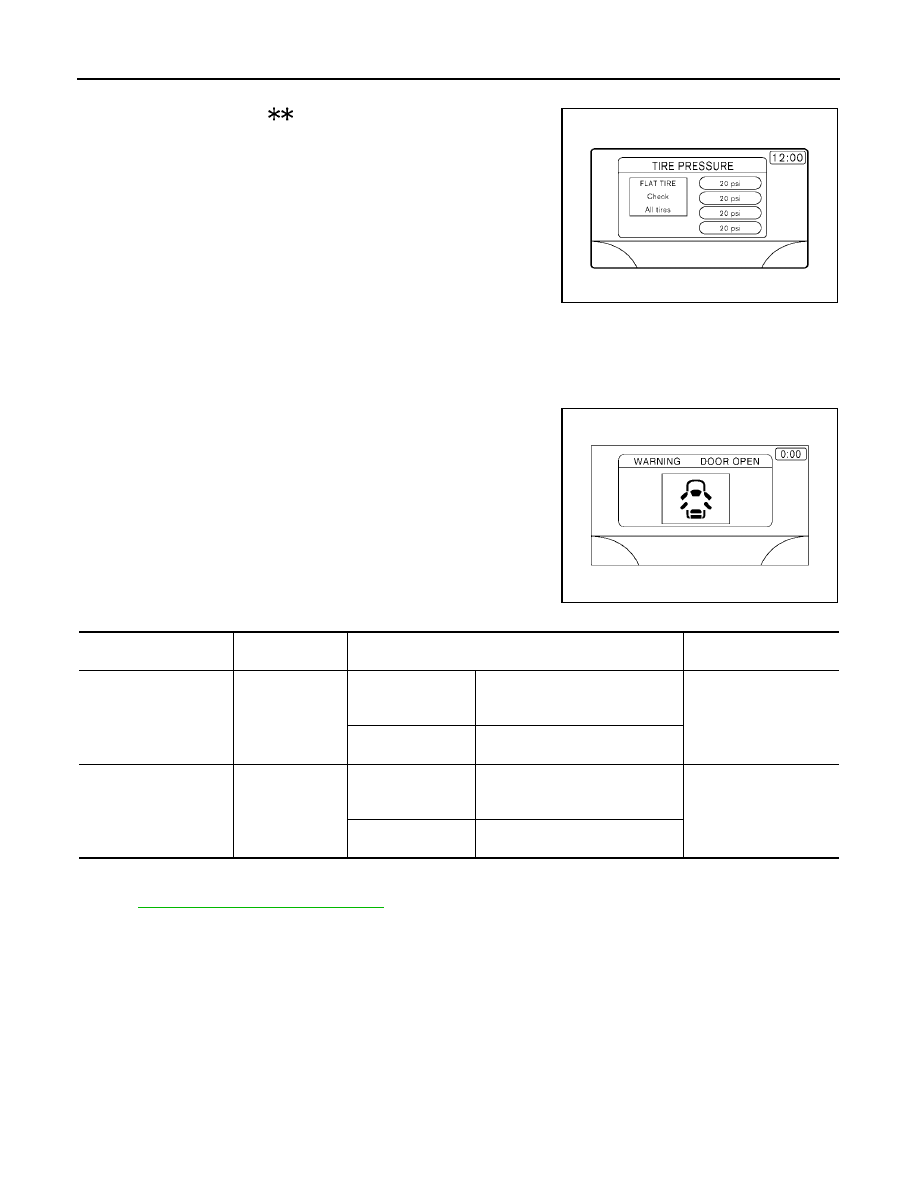

TIRE PRESSURE

●

Pressure indication in

psi on the screen indicates that the

pressure is being measured. After a few trips, the pressures for
all four tires will be displayed.

●

The order of tire pressure figures displayed on the screen does
not correspond with the actual order of tire position.

●

Tire pressure rises and falls depending on the heat caused by
the vehicle's traveling condition and the temperature.

●

In case of low tire pressure, the low tire pressure warning light
will come on and/or a warning is displayed on the screen.

●

FLAT TIRE – very low tire pressure.

NOTE:

●

In a case of FLAT TIRE pressure, interrupt screen is not shown on the display.

●

On the screen of TIRE PRESSURE, "FLAT TIRE Check All tire" is displayed.

WARNING INDICATIONS

Warning signal is received from BCM through CAN communication
line.

CAN Communication System Description

EKS009V8

Refer to

LAN-24, "CAN COMMUNICATION"

.

WKIA3246E

WKIA3247E

Warning indicators

Warning lamps in

instrument panel

Warning detection and cancel conditions

Cases of malfunction

DOOR OPEN

Door

Detection condition

Vehicle is running [approx. 5 km/h
(3 MPH) or faster] and door ajar of
any of the doors is detected.

Door is open

Cancel condition

Vehicle is stopped and all the
doors lock.

LIFTGATE OPEN

Door

Detection condition

Vehicle is running [approx. 5 km/h
(3 MPH) or faster] and liftgate ajar
and/or glass hatch ajar is detected.

Liftgate and/or glass
hatch is open

Cancel condition

Vehicle is stopped and both liftgate
and glass hatch lock.

NAVIGATION SYSTEM

AV-85

C

D

E

F

G

H

I

J

L

M

A

B

AV

2005 Pathfinder

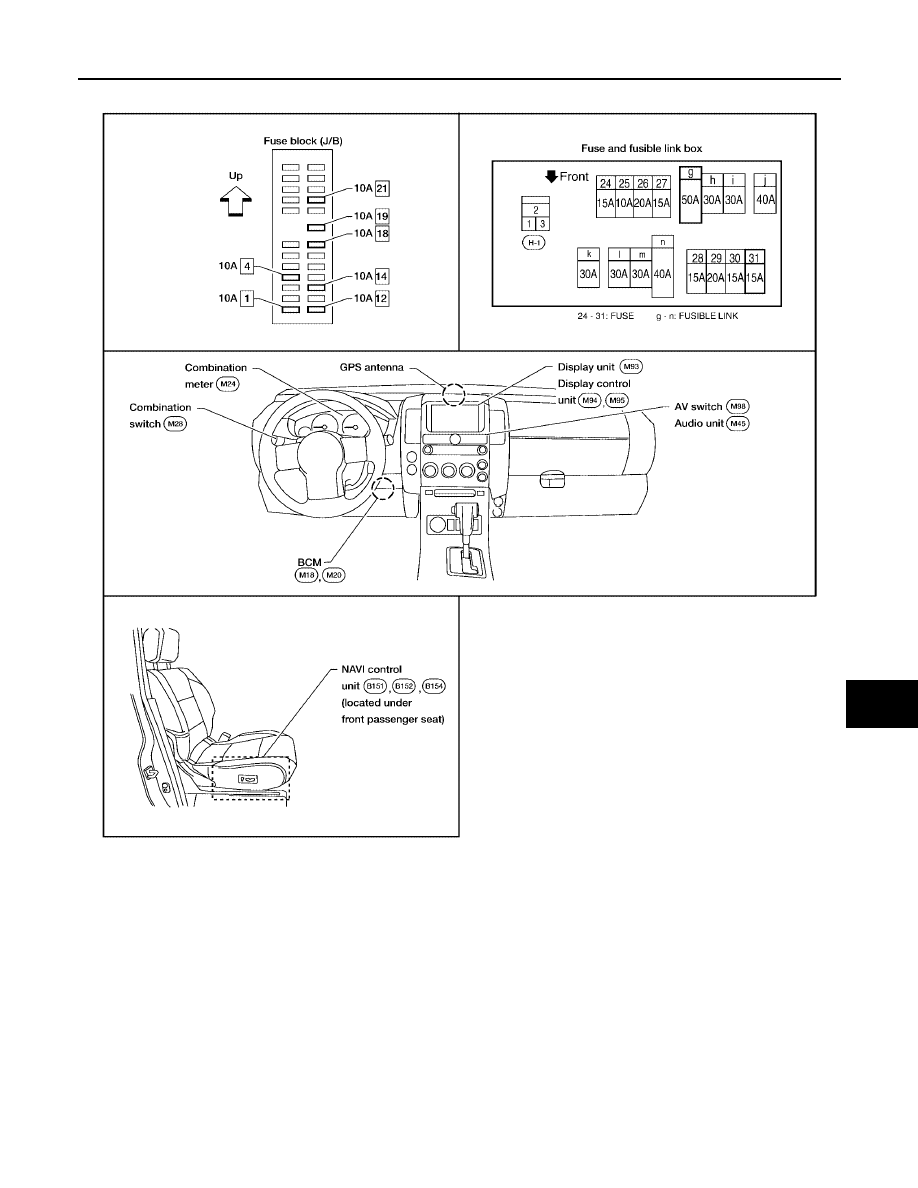

Component Parts Location

EKS009V9

LKIA0567E

AV-86

NAVIGATION SYSTEM

2005 Pathfinder

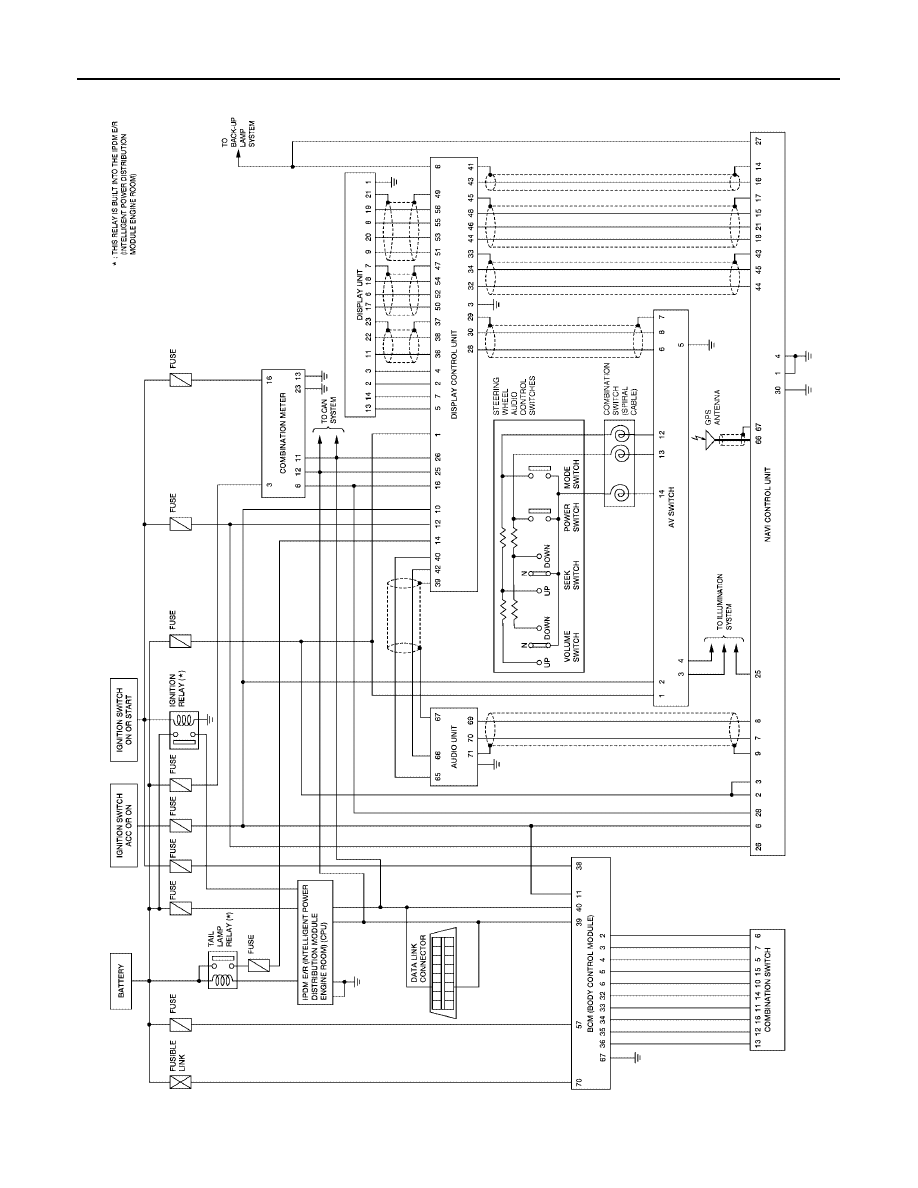

Schematic

EKS009VA

WKWA2003E

NAVIGATION SYSTEM

AV-87

C

D

E

F

G

H

I

J

L

M

A

B

AV

2005 Pathfinder

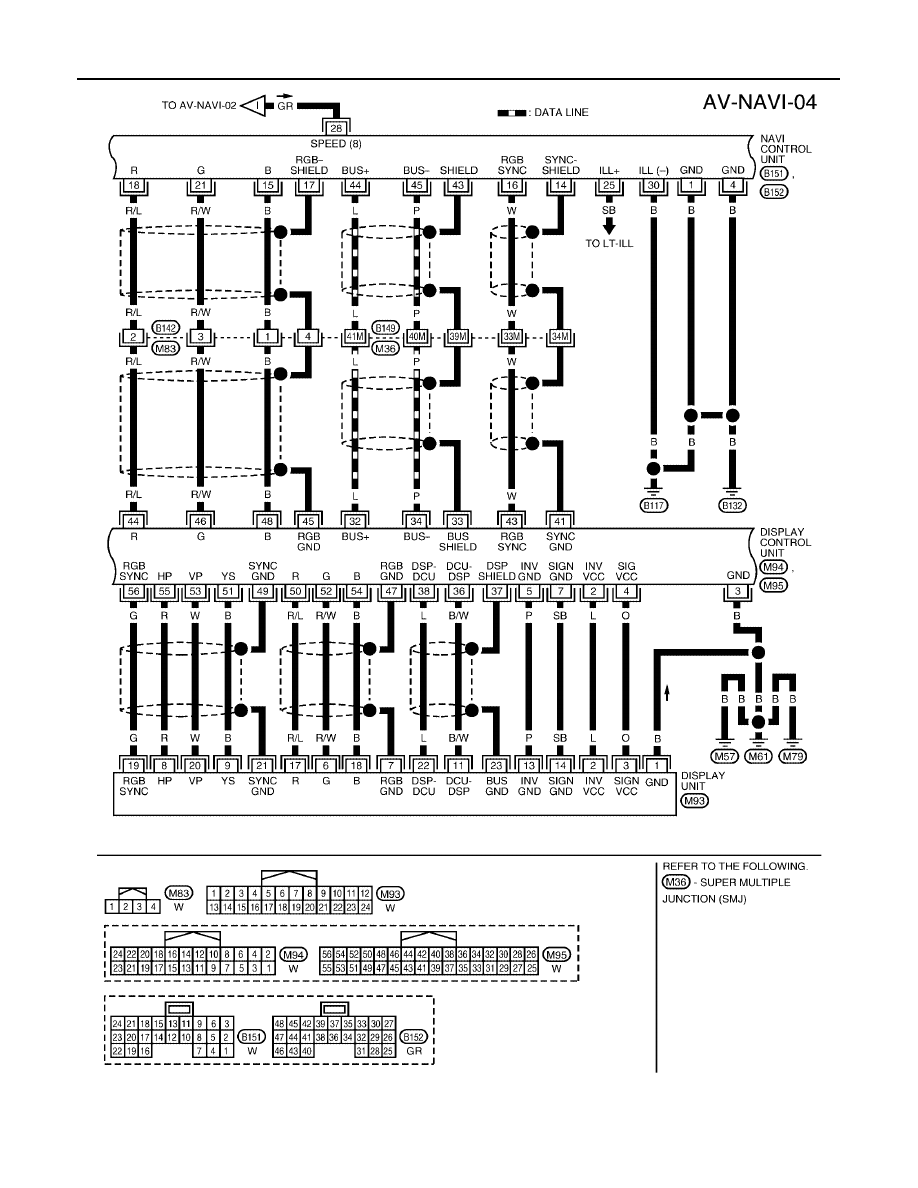

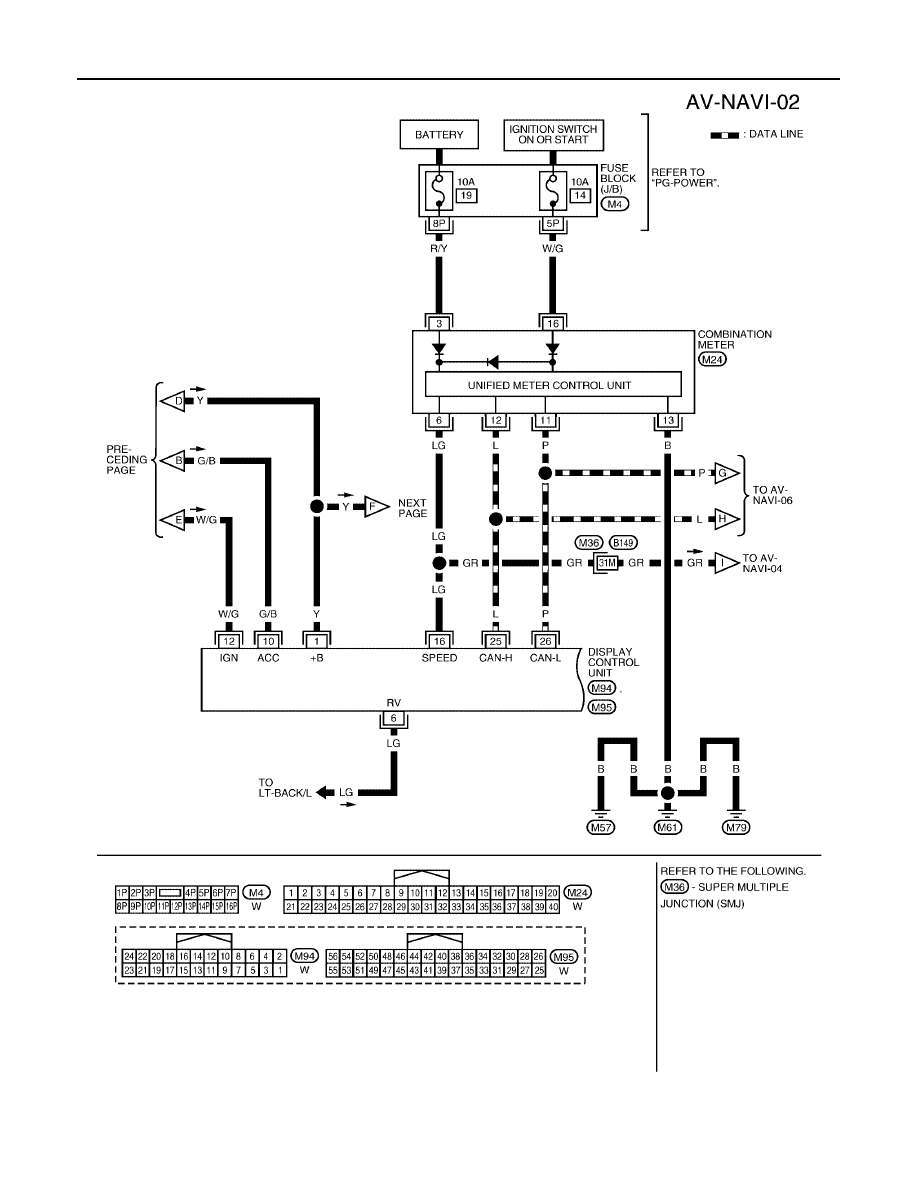

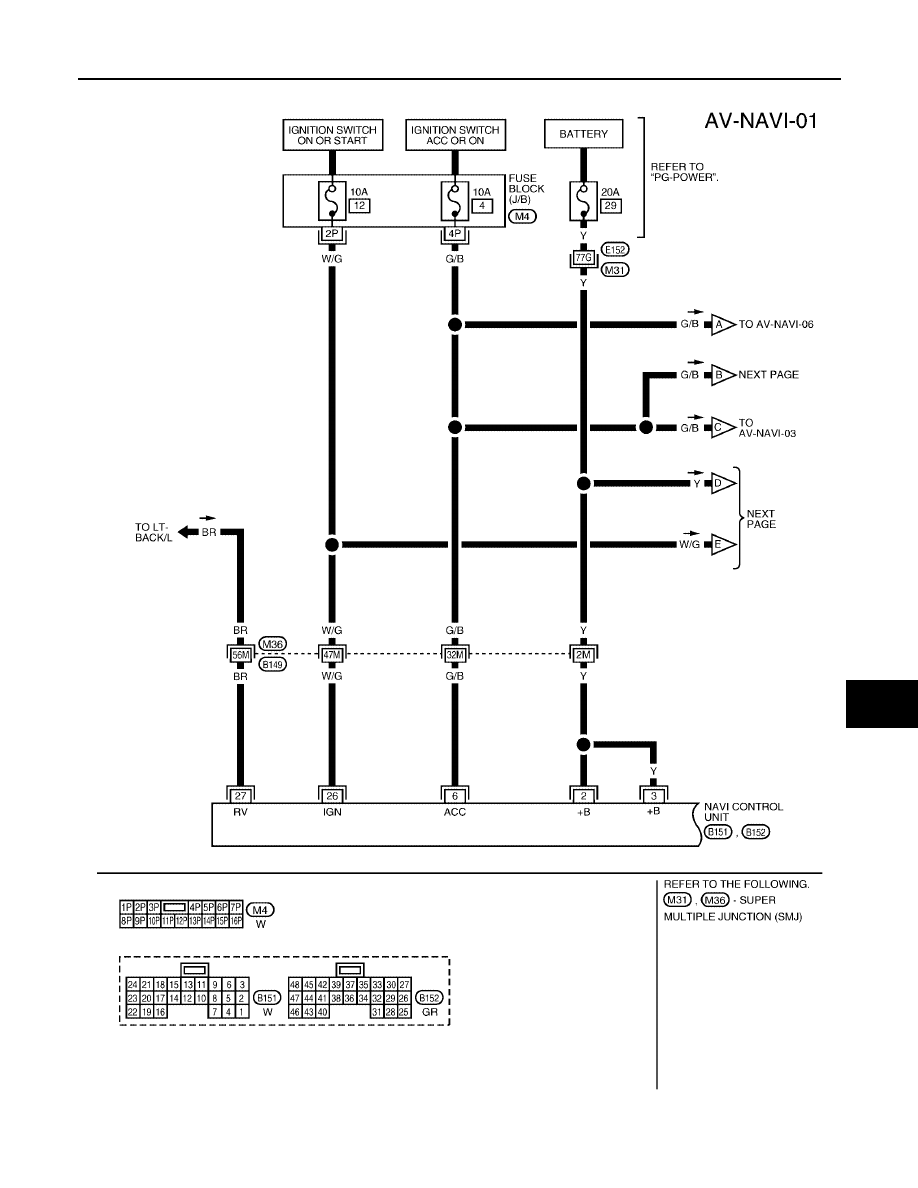

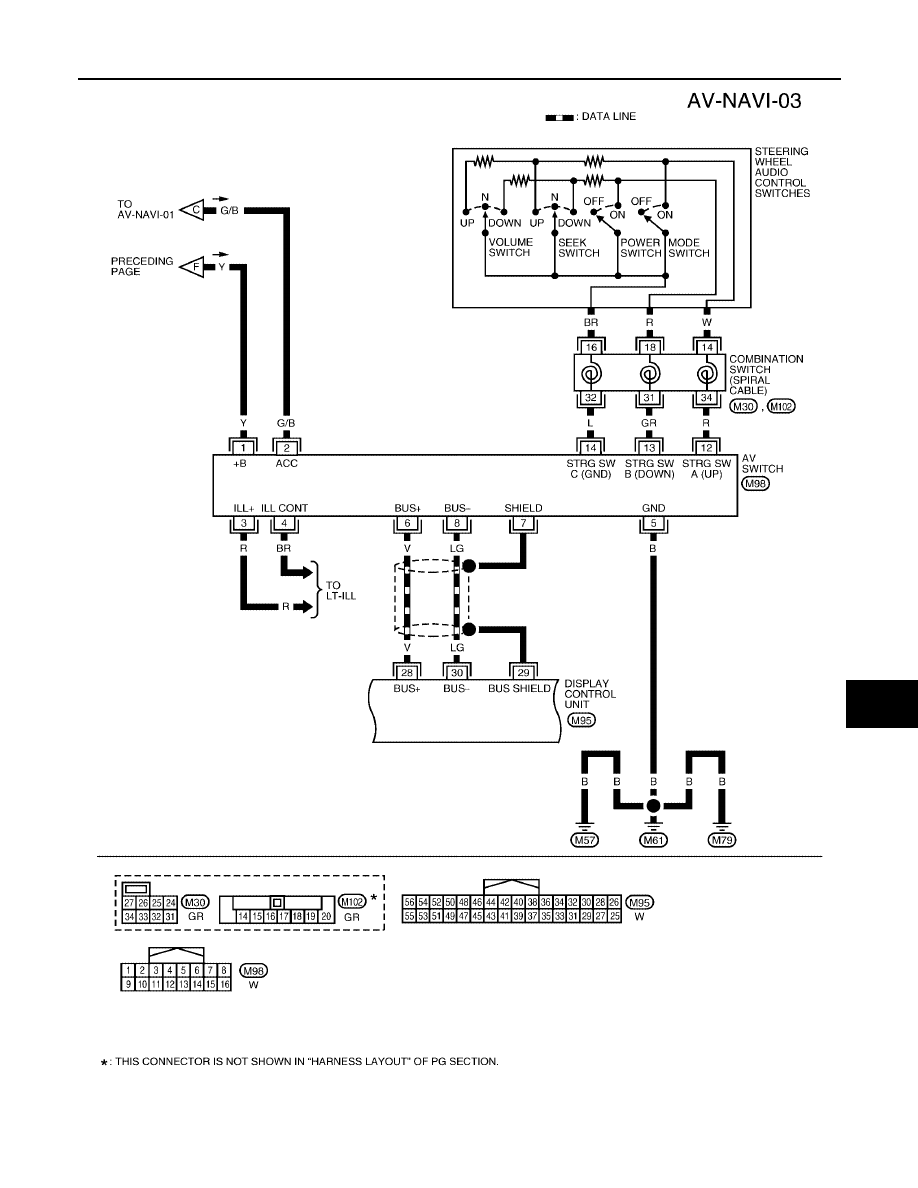

Wiring Diagram — NAVI —

EKS009VB

WKWA2004E

AV-88

NAVIGATION SYSTEM

2005 Pathfinder

WKWA2005E

NAVIGATION SYSTEM

AV-89

C

D

E

F

G

H

I

J

L

M

A

B

AV

2005 Pathfinder

WKWA2006E

AV-90

NAVIGATION SYSTEM

2005 Pathfinder

WKWA2007E
