Nissan Pathfinder (2005 year). Manual - part 72

AUDIO

AV-51

C

D

E

F

G

H

I

J

L

M

A

B

AV

2005 Pathfinder

6.

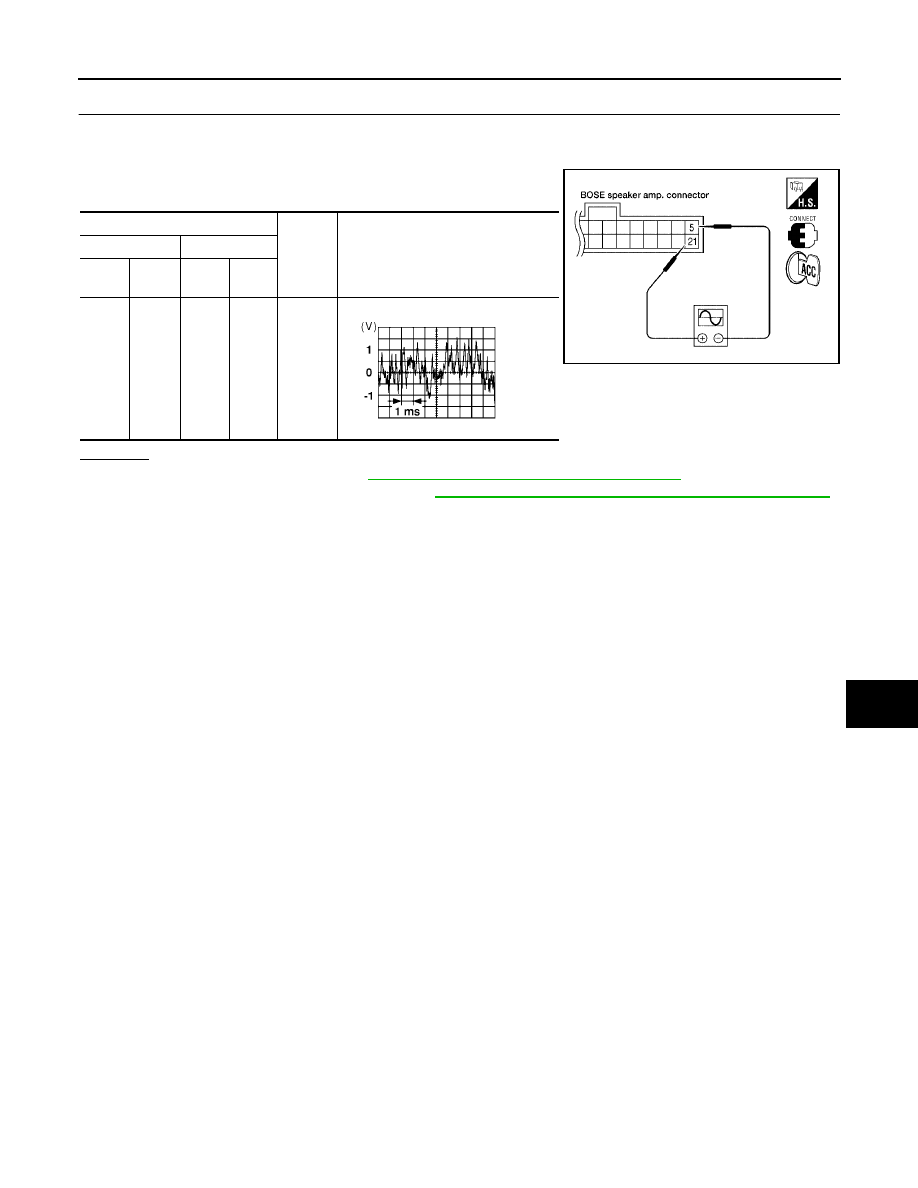

SUBWOOFER SIGNAL CHECK

1.

Connect BOSE speaker amp. connector and subwoofer connector.

2.

Turn ignition switch to ACC.

3.

Check the signal between BOSE speaker amp. harness connec-
tor terminals with CONSULT-II or oscilloscope.

OK or NG

OK

>> Replace subwoofer. Refer to

AV-52, "Removal and Installation of Speaker"

.

NG

>> Replace BOSE speaker amp. Refer to

AV-54, "Removal and Installation of Bose Speaker Amp."

.

Terminals

Condi-

tion

Reference

signal

(+)

(-)

Con-

nector

Termi-

nal

Con-

nector

Termi-

nal

B75

21

B75

5

Receive
audio
signal

WKIA3240E

SKIA0177E

AV-52

AUDIO

2005 Pathfinder

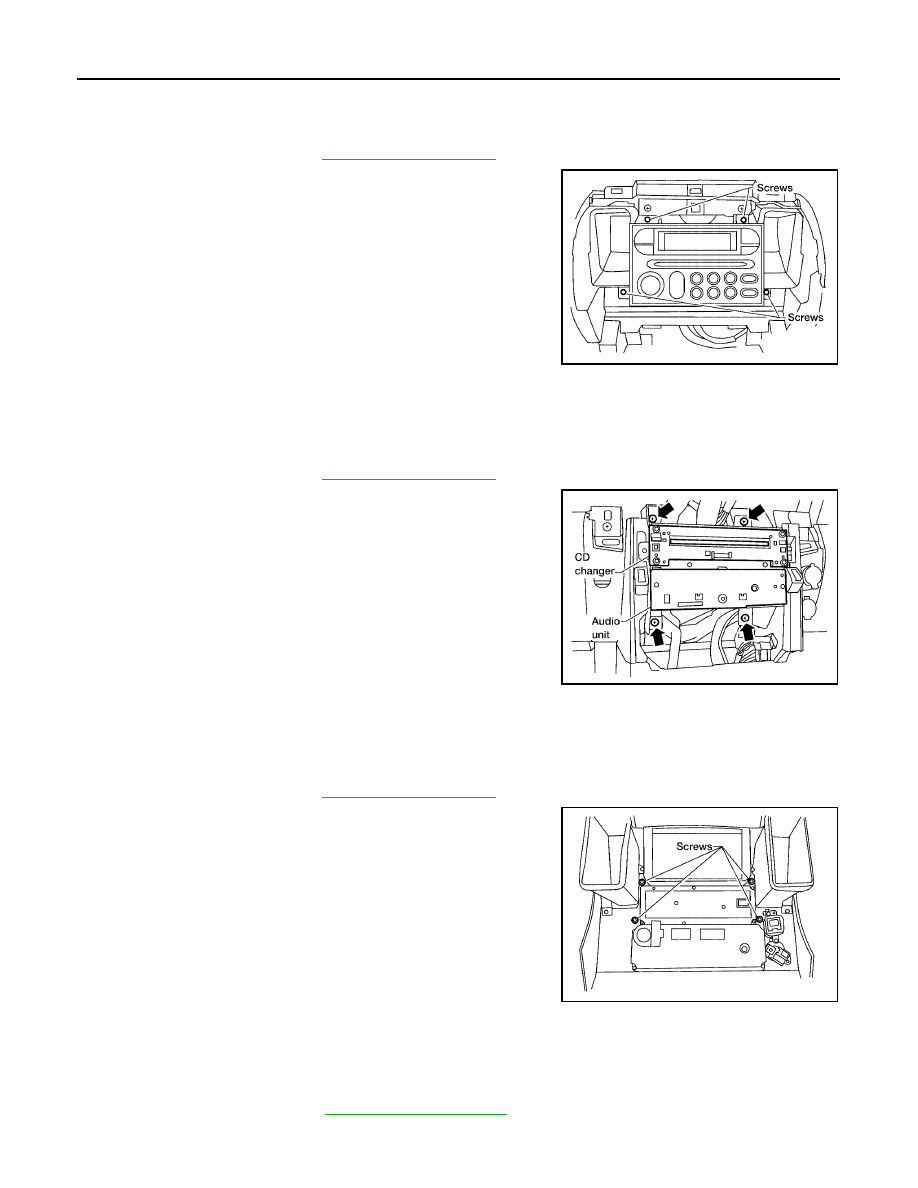

Removal and Installation for Audio Unit

EKS009UK

REMOVAL - WITHOUT NAVI

1.

Disconnect the negative battery cable.

2.

Remove cluster lid C. Refer to

IP-11, "CLUSTER LID C"

.

3.

Using power tool, remove the audio unit screws.

4.

Pull out audio unit and disconnect connectors.

INSTALLATION - WITHOUT NAVI

Installation is in the reverse order of removal.

REMOVAL - WITH NAVI

1.

Disconnect the negative battery cable.

2.

Remove cluster lid C. Refer to

IP-11, "CLUSTER LID C"

.

3.

Remove the audio unit/CD changer assembly screws.

4.

Pull out the audio unit/CD changer assembly and disconnect the
connectors.

INSTALLATION - WITH NAVI

Installation is in the reverse order of removal.

Removal and Installation for AV Switch

EKS009UL

REMOVAL

1.

Remove cluster lid C. Refer to

IP-11, "CLUSTER LID C"

.

2.

Remove the AV switch screws.

3.

Disengage the AV switch from rear of cluster lid C.

INSTALLATION

Installation is in the reverse order of removal.

Removal and Installation of Speaker

EKS009UM

REMOVAL - FRONT DOOR SPEAKER

1.

Remove door finisher. Refer to

EI-25, "DOOR FINISHER"

.

LKIA0582E

LKIA0583E

LKIA0584E

AUDIO

AV-53

C

D

E

F

G

H

I

J

L

M

A

B

AV

2005 Pathfinder

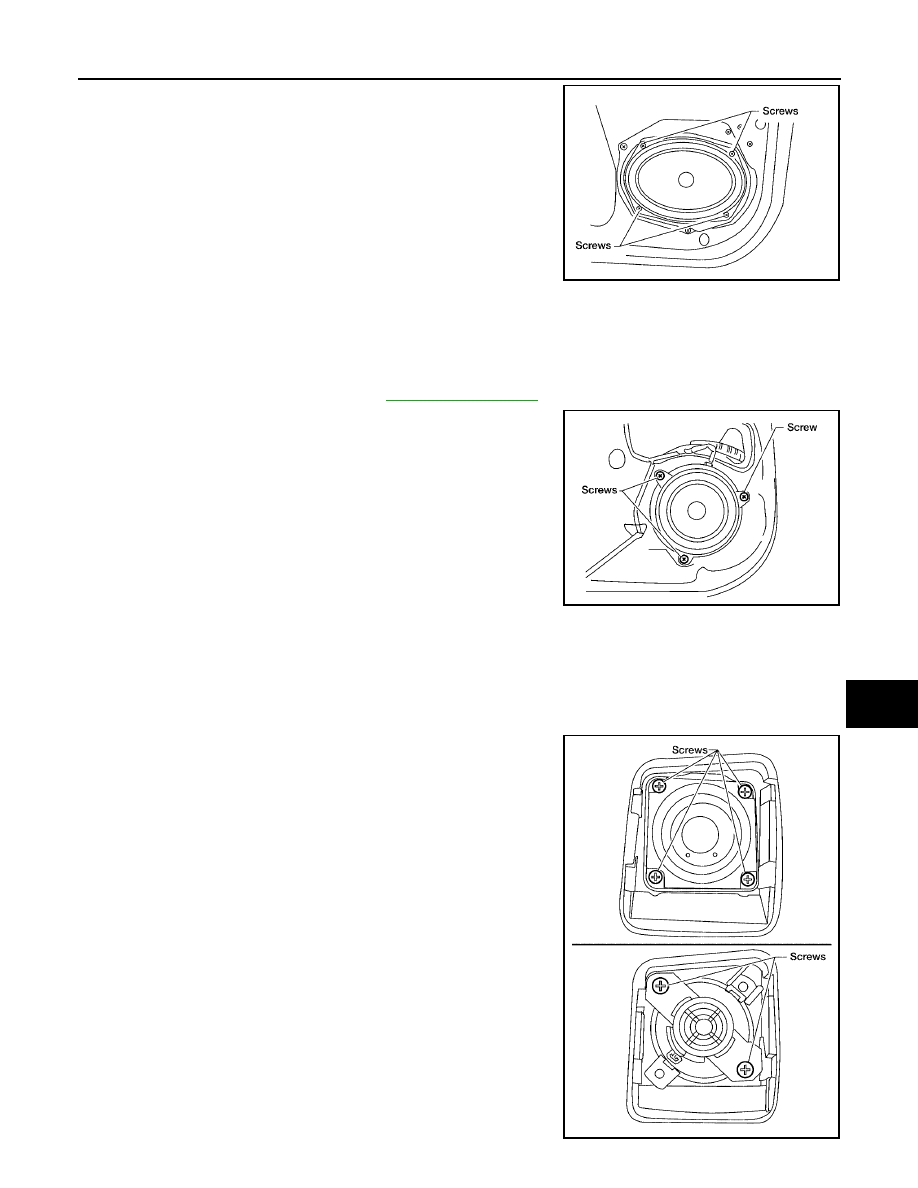

2.

Remove the front door speaker screws.

3.

Disconnect the connector and remove speaker from front door.

INSTALLATION - FRONT DOOR SPEAKER

Installation is in the reverse order of removal.

REMOVAL - REAR DOOR SPEAKER

1.

Remove the rear door finisher. Refer to

EI-26, "REAR DOOR"

.

2.

Remove the rear door speaker screws.

3.

Disconnect the connector and remove speaker from rear door.

INSTALLATION - REAR DOOR SPEAKER

Installation is in the reverse order of removal.

REMOVAL - FRONT TWEETER

1.

Remove the front tweeter grille.

2.

Remove the front tweeter screws.

3.

Disconnect the connector, and remove front tweeter from instru-
ment panel.
NOTE:
The standard front tweeter has four screws, the optional Bose
front tweeter has two screws as shown.

WKIA1498E

Front door speaker screws

: 3.5 N·m (0.36 kg-m, 31 in-lb)

WKIA1492E

Rear door speaker screws

: 3.5 N·m (0.36 kg-m, 31 in-lb)

LKIA0585E

AV-54

AUDIO

2005 Pathfinder

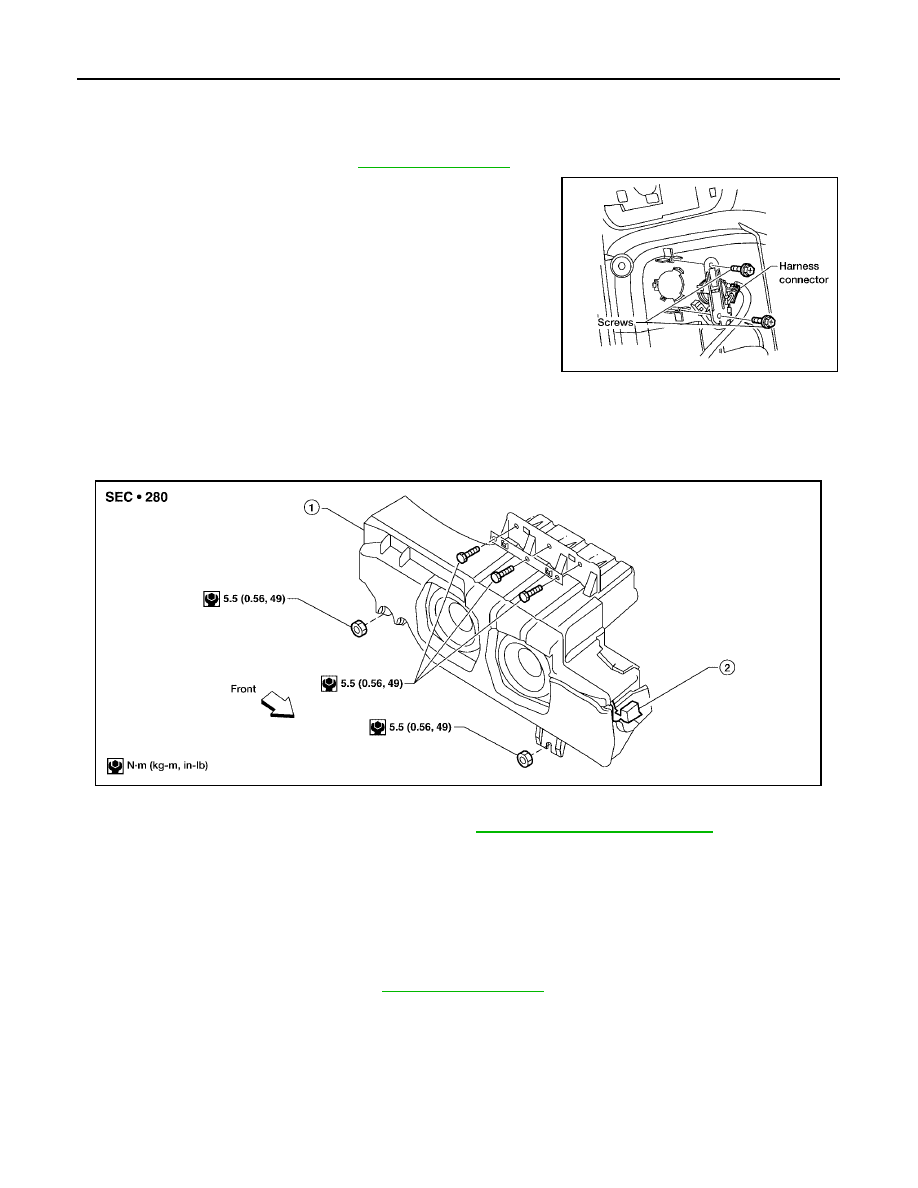

INSTALLATION - FRONT TWEETER

Installation is in the reverse order of removal.

REMOVAL - REAR DOOR TWEETER

1.

Remove rear door finisher. Refer to

EI-26, "REAR DOOR"

.

2.

Remove the rear door tweeter screws.

3.

Disconnect the connector, and remove rear door tweeter from
rear door finisher.

INSTALLATION - REAR DOOR TWEETER

Installation is in the reverse order of removal.

REMOVAL - SUBWOOFER (BOSE SYSTEM)

1.

Remove the luggage side lower finisher LH. Refer to

EI-32, "LUGGAGE FLOOR TRIM"

.

2.

Remove the subwoofer bolts and nuts.

3.

Disconnect the connector and remove the subwoofer.

INSTALLATION - SUBWOOFER (BOSE SYSTEM)

Installation is in the reverse order of removal.

Removal and Installation of Bose Speaker Amp.

EKS00D8G

REMOVAL

1.

Remove driver side front seat. Refer to

SE-90, "FRONT SEAT"

.

2.

Remove bose speaker amp. screws (4) from bracket.

LKIA0586E

Rear door tweeter screws

: 3.5 N·m (0.36 kg-m, 31 in-lb)

1.

Subwoofer (Bose system)

2.

Connector

WKIA3712E

AUDIO

AV-55

C

D

E

F

G

H

I

J

L

M

A

B

AV

2005 Pathfinder

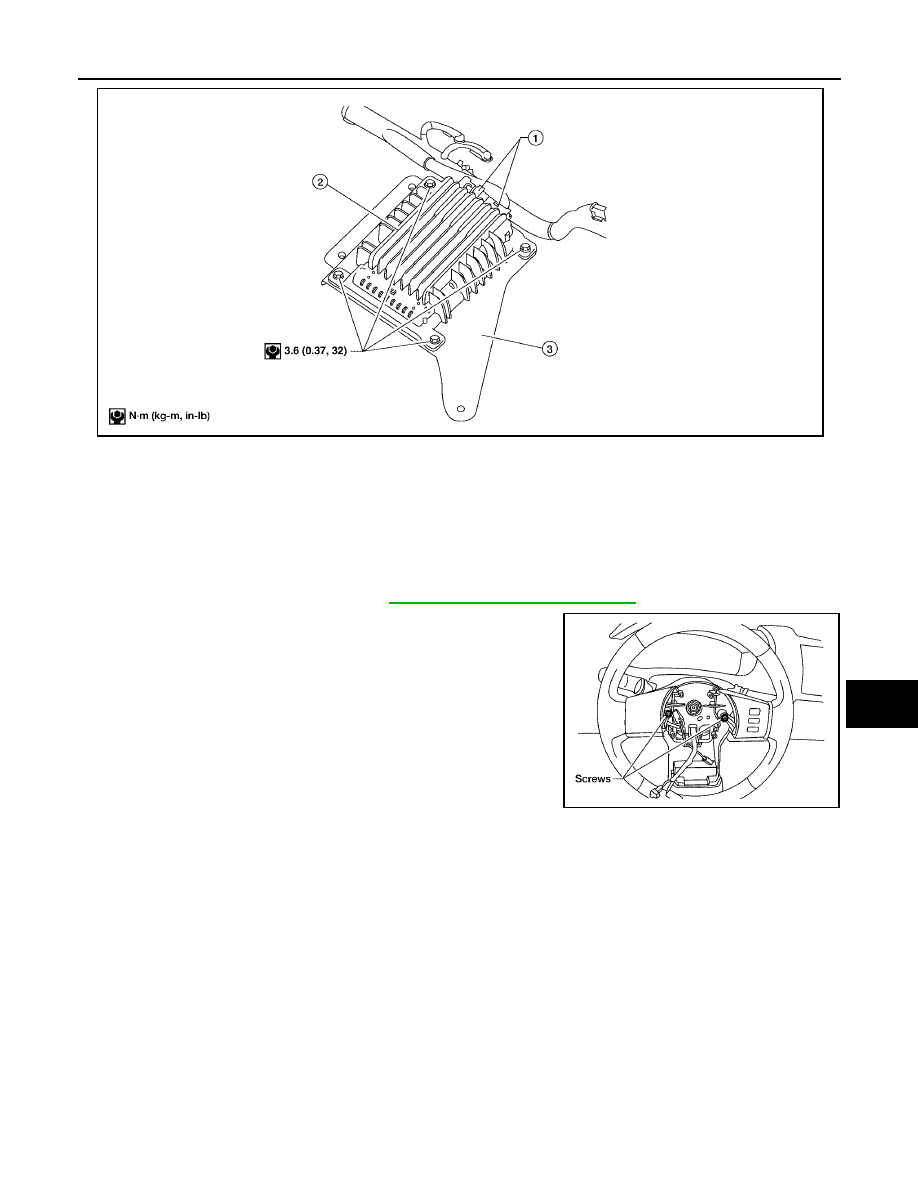

3.

Disconnect the connectors (2) and remove bose speaker amp. from bracket.

INSTALLATION

Installation is in the reverse order of removal.

Removal and Installation of Steering Wheel Audio Control Switches

EKS009UU

REMOVAL

1.

Remove driver air bag module. Refer to

SRS-45, "Removal and Installation"

.

2.

Remove steering wheel audio control switch assembly screws.

3.

Disconnect the switch connector, and remove from steering
wheel.

INSTALLATION

Installation is in the reverse order of removal.

1.

Connectors

2.

Bose speaker amp.

3.

Screws

LKIA0633E

LKIA0589E

AV-56

AUDIO ANTENNA

2005 Pathfinder

AUDIO ANTENNA

PFP:28200

System Description

EKS009UV

With the ignition switch in ACC or ON, power is supplied

●

through 10A fuse [No. 4, located in the fuse block (J/B)]

●

to audio unit terminal 10.

Ground is supplied through the case of the antenna amp.
When the audio unit switch is turned ON, antenna signal is supplied

●

through audio unit terminal 5

●

to the antenna amp. terminal 1.

Then the antenna amp. is activated.
The amplified radio signals are supplied to the audio unit through the antenna amp.

AUDIO ANTENNA

AV-57

C

D

E

F

G

H

I

J

L

M

A

B

AV

2005 Pathfinder

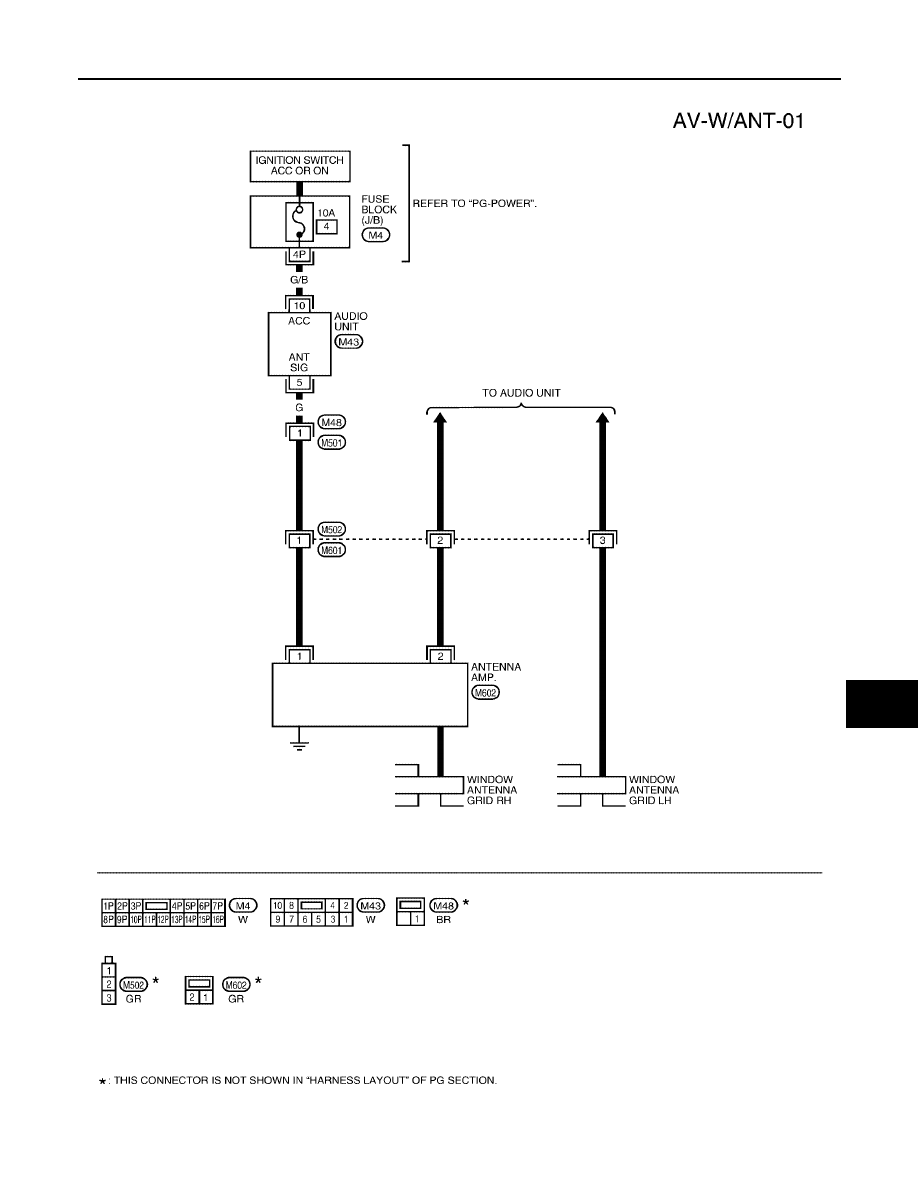

Wiring Diagram — W/ANT —

EKS009UW

WKWA1999E

AV-58

AUDIO ANTENNA

2005 Pathfinder

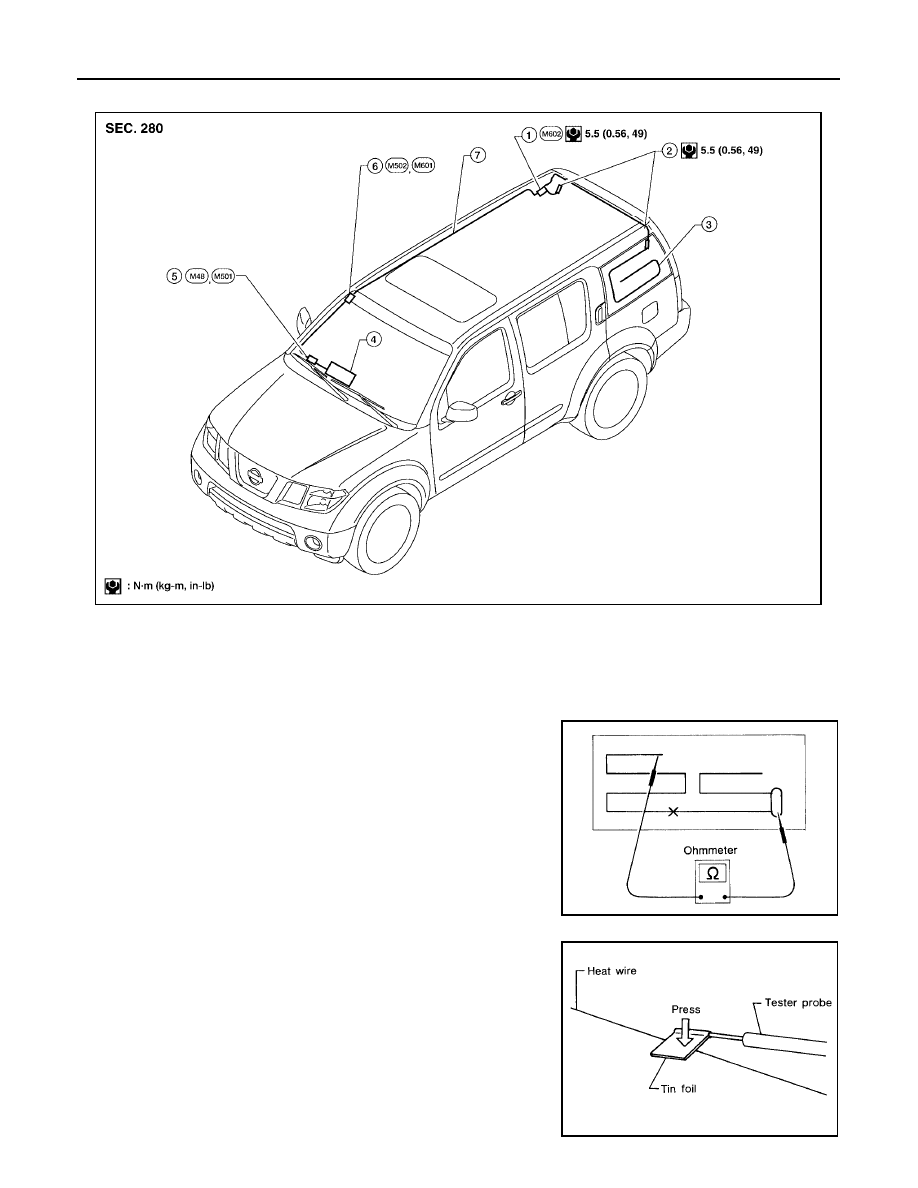

Location of Antenna

EKS009UX

Window Antenna Repair

EKS009UY

ELEMENT CHECK

1.

Attach probe circuit tester (ohm setting) to antenna terminal on
each side.

●

When measuring continuity, wrap tin foil around the top
of probe. Then, press the foil against the wire with your
finger.

1.

Antenna amplifier

2.

Window antenna grid connector bracket

3.

Window antenna grid

4.

Audio unit

5.

Harness connector

6.

Harness connector

7.

Antenna feeder

WKIA3713E

SEL250I

SEL122R
