Nissan Pathfinder (2005 year). Manual - part 32





A/T SHIFT LOCK SYSTEM

AT-227

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

6.

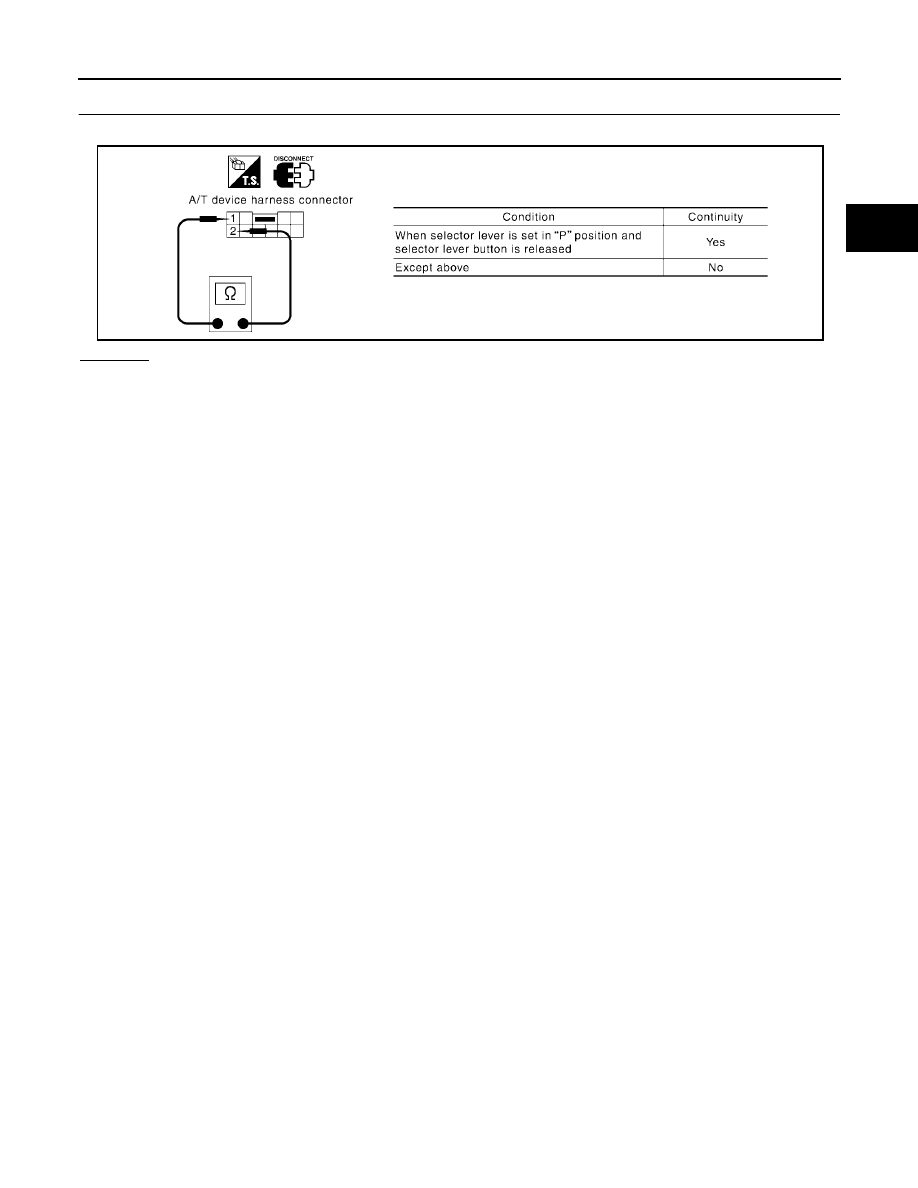

CHECK PARK POSITION SWITCH AND SHIFT LOCK SOLENOID CIRCUIT

Check continuity between A/T device harness connector M156 terminals 1 and 2.

OK or NG

OK

>> INSPECTION END

NG

>>

●

Replace park position switch or shift lock solenoid.

●

Repair open circuit or short to ground or short to power in harness or connectors.

SCIA6267E

AT-228

KEY INTERLOCK CABLE

2005 Pathfinder

KEY INTERLOCK CABLE

PFP:34908

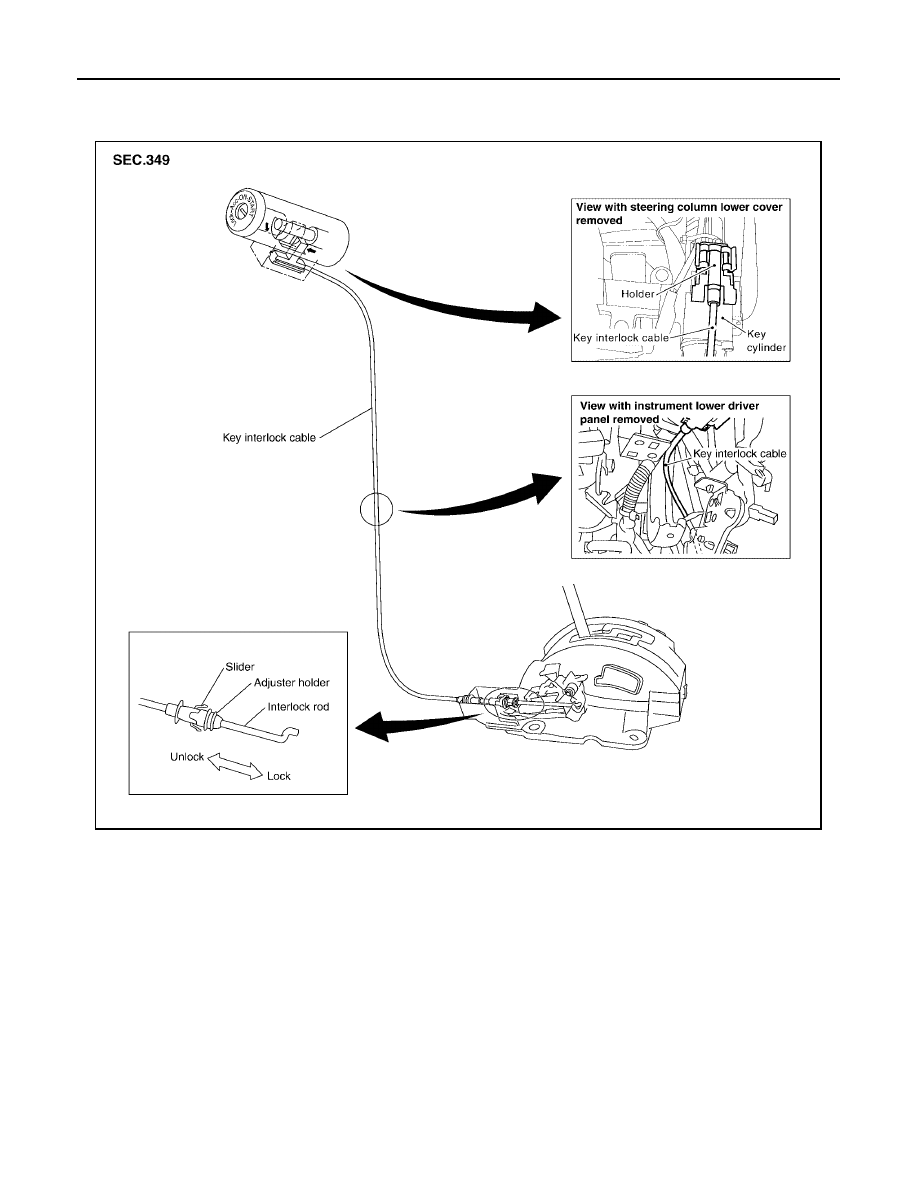

Components

UCS0040R

CAUTION:

●

Install key interlock cable in such a way that it will not be damaged by sharp bends, twists or inter-
ference with adjacent parts.

●

After installing key interlock cable to control device, make sure that casing cap and bracket are
firmly secured in their positions. If casing cap can be removed with an external load of less than
39 N (4.0 kg, 8.8 lb), replace key interlock cable with new one.

WCIA0467E

KEY INTERLOCK CABLE

AT-229

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

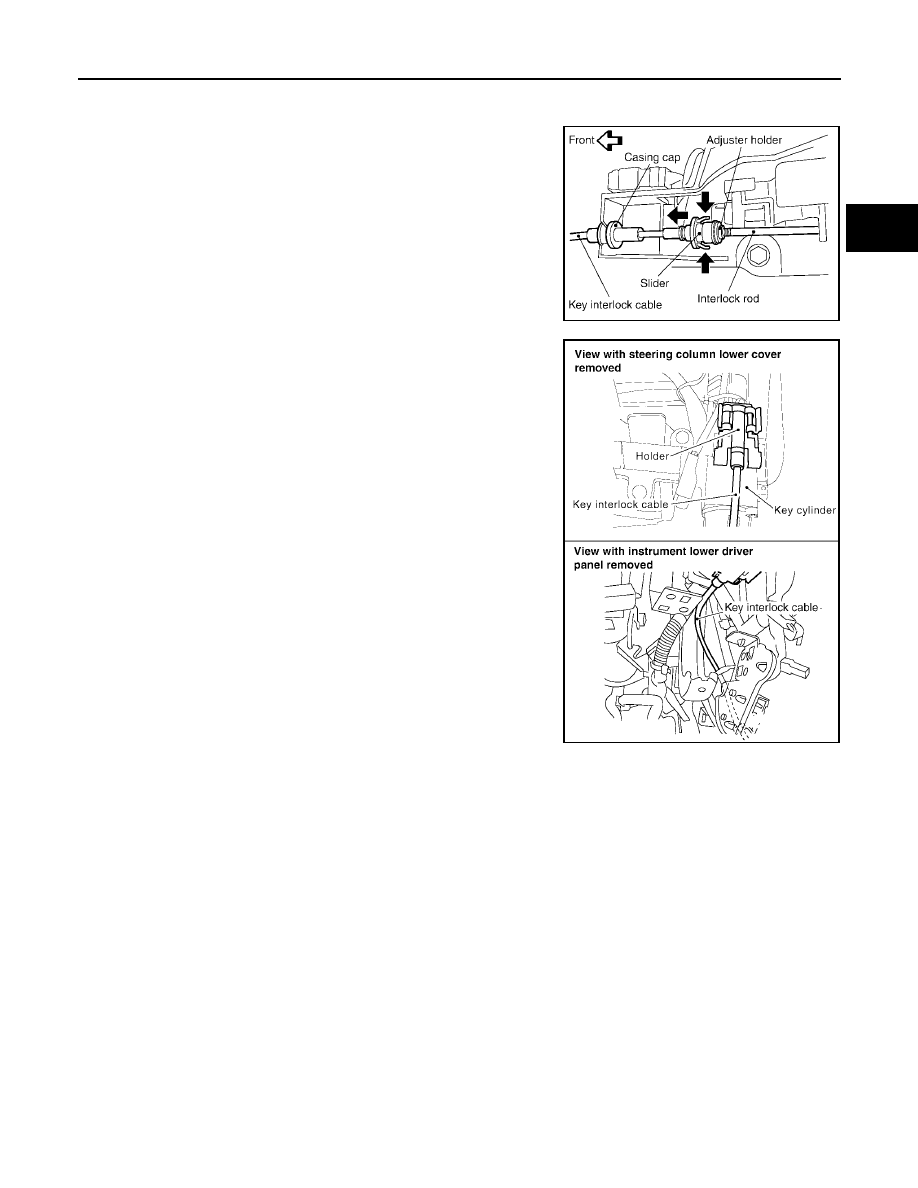

Removal and Installation

UCS0040S

REMOVAL

1.

Unlock slider by squeezing lock tabs on slider from adjuster
holder.

2.

Remove casing cap from bracket of control device assembly
and remove interlock rod from adjuster holder.

3.

Remove holder from key cylinder and remove key interlock
cable.

SCIA1230E

LCIA0375E

AT-230

KEY INTERLOCK CABLE

2005 Pathfinder

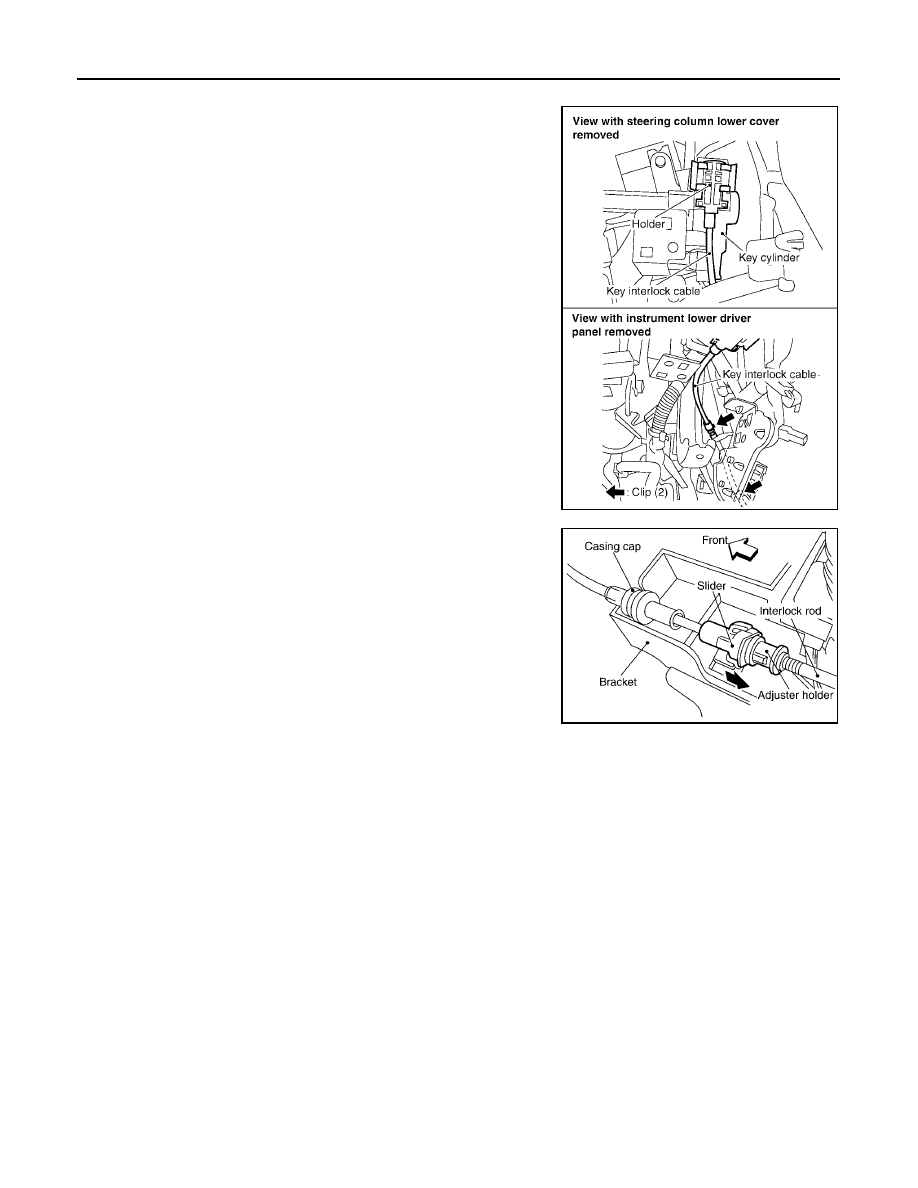

INSTALLATION

1.

Set key interlock cable to key cylinder and install holder.

2.

Turn ignition key to lock position.

3.

Set selector lever to “P” position.

4.

Insert interlock rod into adjuster holder.

5.

Install casing cap to bracket.

6.

Move slider in order to secure adjuster holder to interlock rod.

SCIA2258E

SCIA1232E

ON-VEHICLE SERVICE

AT-231

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

ON-VEHICLE SERVICE

PFP:00000

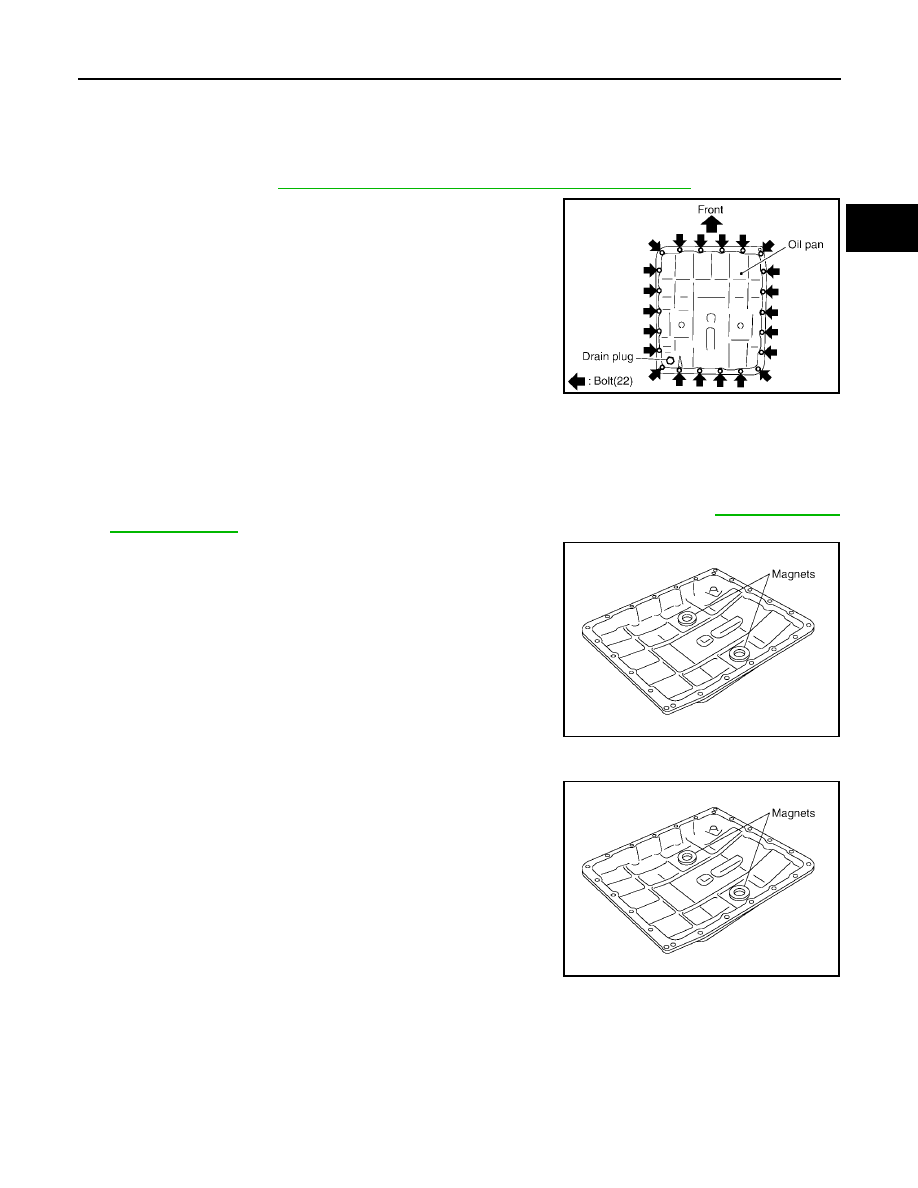

Oil Pan

UCS0038B

REMOVAL AND INSTALLATION
Removal

1.

Drain A/T fluid. Refer to

MA-24, "Changing the Automatic Transmission Fluid (ATF)"

.

2.

Remove oil pan and gasket.

3.

Check for foreign materials in oil pan to help determine cause of malfunction. If the A/T fluid is very dark,
has some burned smell, or contains foreign particles then friction material (clutches, band) may need
replacement. A tacky film that will not wipe clean indicates varnish build up. Varnish can cause valves,
servo, and clutches to stick and can inhibit pump pressure.

CAUTION:

If friction material is detected, flush the transmission cooler after repair. Refer to

AT-13, "A/T Fluid

Cooler Cleaning"

.

4.

Remove magnets from oil pan.

Installation

1.

Install the oil pan magnets as shown.

SCIA2308E

SCIA5200E

SCIA5200E

AT-232

ON-VEHICLE SERVICE

2005 Pathfinder

2.

Install the oil pan and new oil pan gasket.

CAUTION:

●

Be sure the oil drain plug is located to the rear of the
transmission assembly.

●

Before installing oil pan bolts, remove any traces of old
sealant from the sealing surfaces and threaded holes.

●

Do not reuse old gasket, replace with a new one.

●

Always replace the oil pan bolts as they are self-sealing.

●

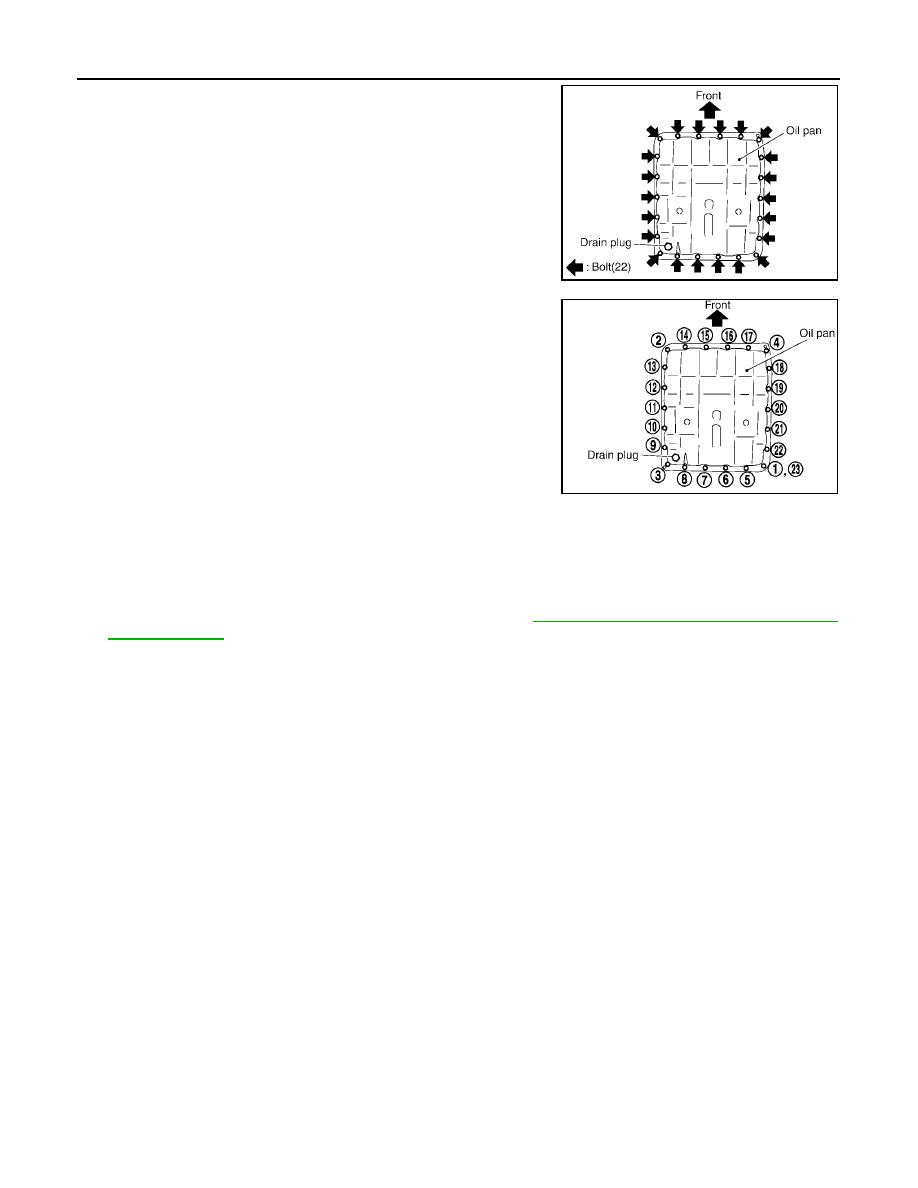

Partially install the oil pan bolts in a criss-cross pattern to
prevent dislocation of the gasket.

3.

Tighten oil pan bolts in numerical order as shown.

4.

Install drain plug to oil pan.

CAUTION:

Do not reuse old drain plug gasket replace with a new one.

5.

Refill the A/T with fluid and check for fluid leakage. Refer to

MA-24, "Changing the Automatic Transmis-

sion Fluid (ATF)"

.

SCIA2308E

Oil pan bolts

: 7.9 N·m (0.81 kg-m, 70 in-lb)

SCIA4113E

Drain plug

: 34 N·m (3.5 kg-m, 25 ft-lb)

ON-VEHICLE SERVICE

AT-233

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

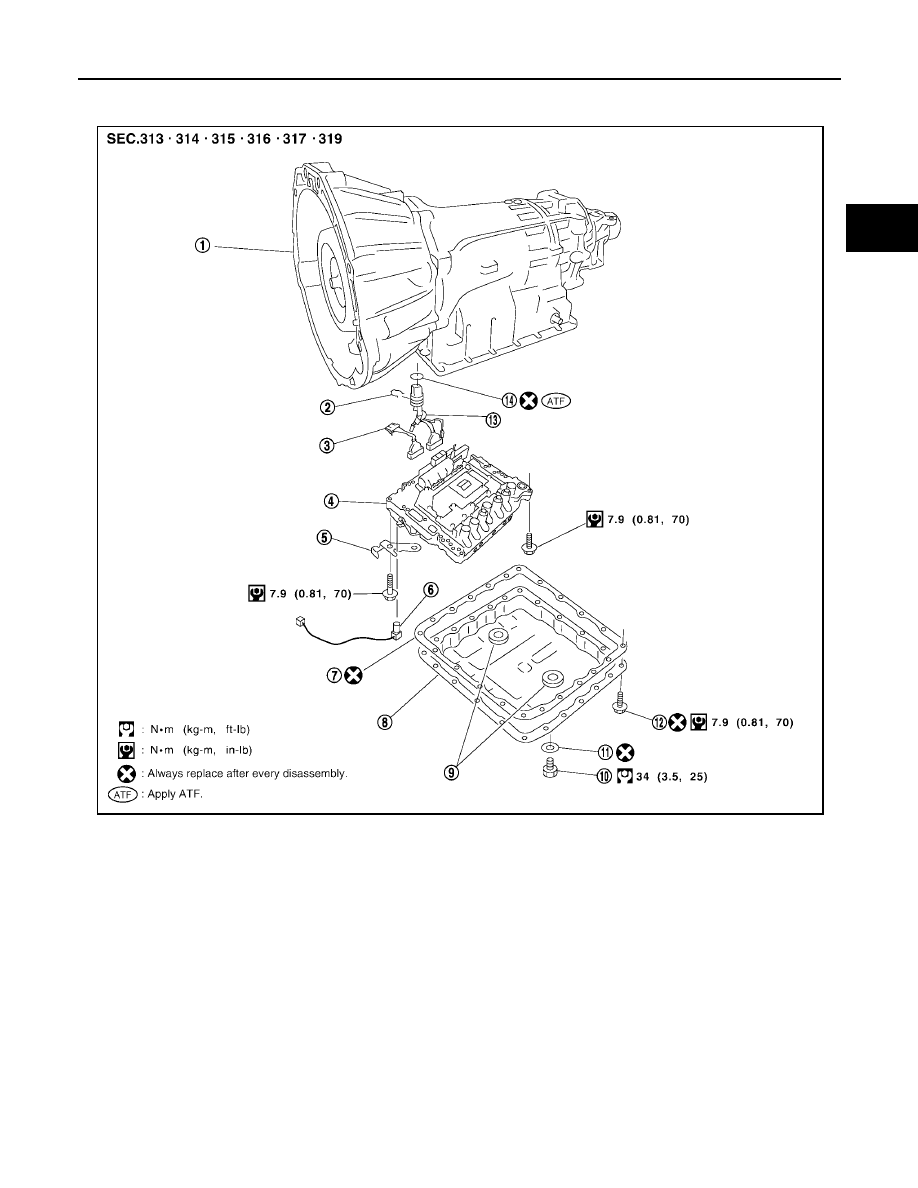

Control Valve With TCM and A/T Fluid Temperature Sensor 2

UCS0038C

COMPONENTS

1.

Transmission

2.

Snap ring

3.

Sub-harness

4.

Control valve with TCM

5.

Bracket

6.

A/T fluid temperature sensor 2

7.

Oil pan gasket

8.

Oil pan

9.

Magnet

10. Drain plug

11.

Drain plug gasket

12. Oil pan bolt

13. Terminal cord assembly

14. O-ring

SCIA5478E

AT-234

ON-VEHICLE SERVICE

2005 Pathfinder

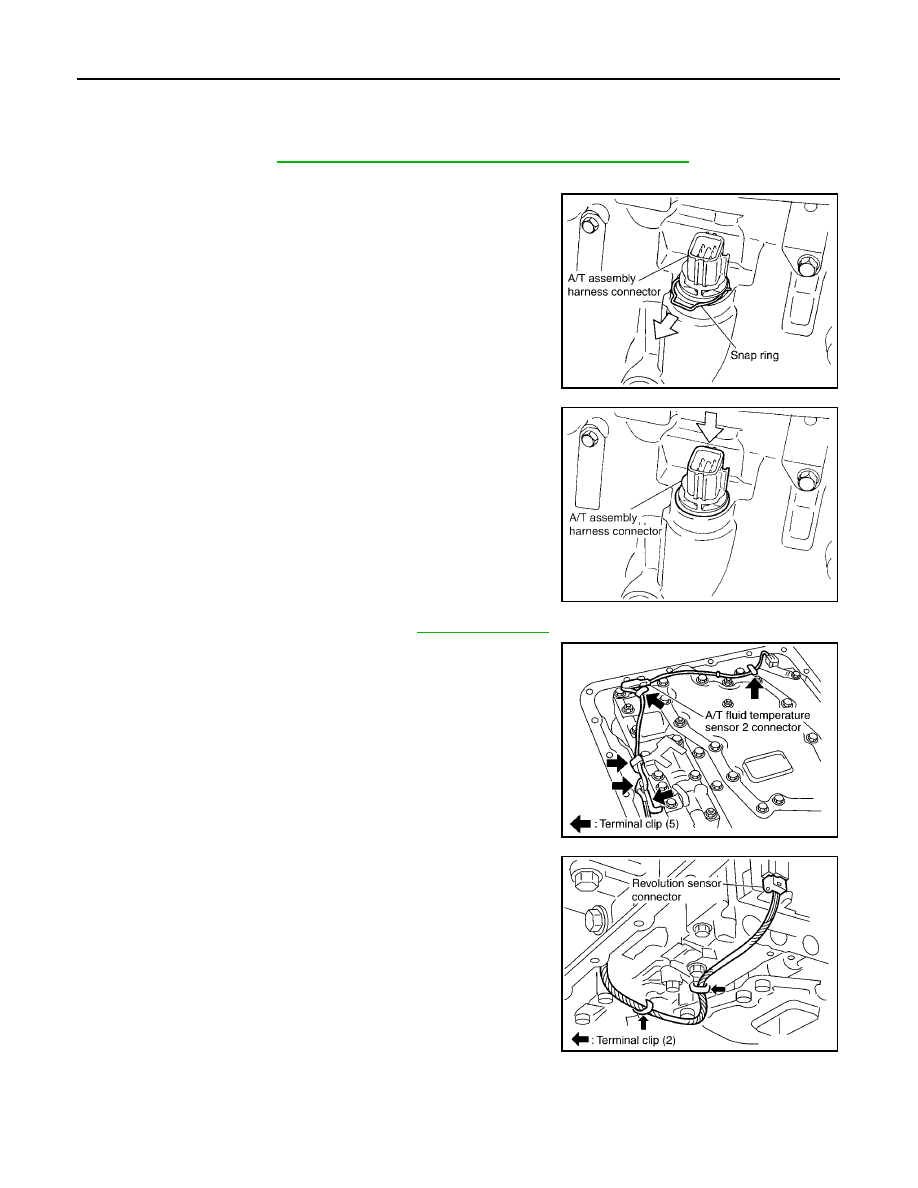

CONTROL VALVE WITH TCM REMOVAL AND INSTALLATION
Removal

1.

Disconnect negative battery terminal.

2.

Drain A/T fluid. Refer to

MA-24, "Changing the Automatic Transmission Fluid (ATF)"

.

3.

Disconnect A/T assembly harness connector.

4.

Remove snap ring from A/T assembly harness connector.

5.

Push A/T assembly harness connector.

CAUTION:

Be careful not to damage connector.

6.

Remove oil pan and oil pan gasket. Refer to

AT-231, "Removal"

.

7.

Straighten the terminal clip to free the terminal cord assembly for
A/T fluid temperature sensor 2 harness.

8.

Disconnect A/T fluid temperature sensor 2 connector.

CAUTION:

Be careful not to damage connector.

9.

Straighten terminal clips to free revolution sensor harness.

10. Disconnect revolution sensor connector.

CAUTION:

Be careful not to damage connector.

SCIA5021E

SCIA5022E

SCIA5446E

SCIA3969E
