TROUBLE DIAGNOSIS FOR SYMPTOMS

AT-211

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

A/T Does Not Shift: 5th gear

→

4th gear

UCS0037Y

SYMPTOM:

When shifted from D

5

to D

4

position, does not downshift from 5th to 4th gears.

DIAGNOSTIC PROCEDURE

1.

CHECK SELF-DIAGNOSIS RESULTS

Perform self-diagnosis. Refer to

AT-87, "SELF-DIAGNOSTIC RESULT MODE"

.

Is any malfunction detected by self-diagnostic results?

YES

>> Check the malfunctioning system. Refer to

AT-87, "SELF-DIAGNOSTIC RESULT MODE"

.

NO

>> GO TO 2.

2.

CHECK OVERDRIVE CONTROL SWITCH CIRCUIT

Check overdrive control switch. Refer to

AT-178, "OVERDRIVE CONTROL SWITCH"

.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace damaged parts.

3.

CHECK A/T FLUID LEVEL

Check the A/T fluid level. Refer to

AT-13, "Checking A/T Fluid"

.

OK or NG

OK

>> GO TO 4.

NG

>> Refill ATF.

4.

CHECK CONTROL CABLE

Check the control cable.

●

Refer to

AT-222, "Checking of A/T Position"

.

OK or NG

OK

>> GO TO 5.

NG

>> Adjust control cable. Refer to

AT-222, "Adjustment of A/T Position"

.

5.

CHECK A/T FLUID CONDITION

1.

Remove oil pan. Refer to

AT-233, "Control Valve With TCM and A/T Fluid Temperature Sensor 2"

.

2.

Check A/T fluid condition. Refer to

AT-50, "Fluid Condition Check"

.

OK or NG

OK

>> GO TO 6.

NG

>> GO TO 9.

6.

DETECT MALFUNCTIONING ITEM

●

Check the malfunction items. If any items are damaged, repair or replace damaged parts. Refer to

AT-61,

"Symptom Chart"

(Symptom No.14).

OK or NG

OK

>> GO TO 7.

NG

>> Repair or replace damaged parts.

7.

CHECK SYMPTOM

Check again. Refer to

AT-58, "Cruise Test - Part 3"

.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 8.

AT-212

TROUBLE DIAGNOSIS FOR SYMPTOMS

2005 Pathfinder

8.

PERFORM TCM INSPECTION

1.

Perform TCM input/output signals inspection. Refer to

AT-83, "TCM Input/Output Signal Reference Val-

ues"

.

2.

If NG, recheck A/T assembly harness connector terminals for damage or loose connection with harness
connector.

OK or NG

OK

>> INSPECTION END

NG

>> Repair or replace damaged parts.

9.

DETECT MALFUNCTIONING ITEM

●

Check the malfunction items. If any items are damaged, repair or replace damaged parts. Refer to

AT-61,

"Symptom Chart"

(Symptom No.14).

OK or NG

OK

>> GO TO 7.

NG

>> Repair or replace damaged parts.

TROUBLE DIAGNOSIS FOR SYMPTOMS

AT-213

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

A/T Does Not Shift: 4th gear

→

3rd gear

UCS0037Z

SYMPTOM:

When shifted from D

4

to 3

3

position, does not downshift from 4th to 3rd gears.

DIAGNOSTIC PROCEDURE

1.

CHECK SELF-DIAGNOSIS RESULTS

Perform self-diagnosis. Refer to

AT-87, "SELF-DIAGNOSTIC RESULT MODE"

.

Is any malfunction detected by self-diagnostic results?

YES

>> Check the malfunctioning system. Refer to

AT-87, "SELF-DIAGNOSTIC RESULT MODE"

.

NO

>> GO TO 2.

2.

CHECK A/T FLUID LEVEL

Check the A/T fluid level. Refer to

AT-13, "Checking A/T Fluid"

.

OK or NG

OK

>> GO TO 3.

NG

>> Refill ATF.

3.

CHECK CONTROL CABLE

Check the control cable.

●

Refer to

AT-222, "Checking of A/T Position"

.

OK or NG

OK

>> GO TO 4.

NG

>> Adjust control cable. Refer to

AT-222, "Adjustment of A/T Position"

.

4.

CHECK A/T FLUID CONDITION

1.

Remove oil pan. Refer to

AT-233, "Control Valve With TCM and A/T Fluid Temperature Sensor 2"

.

2.

Check A/T fluid condition. Refer to

AT-50, "Fluid Condition Check"

.

OK or NG

OK

>> GO TO 5.

NG

>> GO TO 8.

5.

DETECT MALFUNCTIONING ITEM

●

Check the malfunction items. If any items are damaged, repair or replace damaged parts. Refer to

AT-61,

"Symptom Chart"

(Symptom No.15).

OK or NG

OK

>> GO TO 6.

NG

>> Repair or replace damaged parts.

6.

CHECK SYMPTOM

Check again. Refer to

AT-58, "Cruise Test - Part 3"

.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 7.

AT-214

TROUBLE DIAGNOSIS FOR SYMPTOMS

2005 Pathfinder

7.

PERFORM TCM INSPECTION

1.

Perform TCM input/output signals inspection. Refer to

AT-83, "TCM Input/Output Signal Reference Val-

ues"

.

2.

If NG, recheck A/T assembly harness connector terminals for damage or loose connection with harness
connector.

OK or NG

OK

>> INSPECTION END

NG

>> Repair or replace damaged parts.

8.

DETECT MALFUNCTIONING ITEM

●

Check the malfunction items. If any items are damaged, repair or replace damaged parts. Refer to

AT-61,

"Symptom Chart"

(Symptom No.15).

OK or NG

OK

>> GO TO 6.

NG

>> Repair or replace damaged parts.

TROUBLE DIAGNOSIS FOR SYMPTOMS

AT-215

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

A/T Does Not Shift: 3rd gear

→

2nd gear

UCS00380

SYMPTOM:

When shifted from 3

3

to 2

2

position, does not downshift from 3rd to 2nd gears.

DIAGNOSTIC PROCEDURE

1.

CHECK SELF-DIAGNOSIS RESULTS

Perform self-diagnosis. Refer to

AT-87, "SELF-DIAGNOSTIC RESULT MODE"

.

Is any malfunction detected by self-diagnostic results?

YES

>> Check the malfunctioning system. Refer to

AT-87, "SELF-DIAGNOSTIC RESULT MODE"

.

NO

>> GO TO 2.

2.

CHECK A/T FLUID LEVEL

Check the A/T fluid level. Refer to

AT-13, "Checking A/T Fluid"

.

OK or NG

OK

>> GO TO 3.

NG

>> Refill ATF.

3.

CHECK CONTROL CABLE

Check the control cable.

●

Refer to

AT-222, "Checking of A/T Position"

.

OK or NG

OK

>> GO TO 4.

NG

>> Adjust control cable. Refer to

AT-222, "Adjustment of A/T Position"

.

4.

CHECK A/T FLUID CONDITION

1.

Remove oil pan. Refer to

AT-233, "Control Valve With TCM and A/T Fluid Temperature Sensor 2"

.

2.

Check A/T fluid condition. Refer to

AT-50, "Fluid Condition Check"

.

OK or NG

OK

>> GO TO 5.

NG

>> GO TO 8.

5.

DETECT MALFUNCTIONING ITEM

●

Check the malfunction items. If any items are damaged, repair or replace damaged parts. Refer to

AT-61,

"Symptom Chart"

(Symptom No.16).

OK or NG

OK

>> GO TO 6.

NG

>> Repair or replace damaged parts.

6.

CHECK SYMPTOM

Check again. Refer to

AT-58, "Cruise Test - Part 3"

.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 7.

AT-216

TROUBLE DIAGNOSIS FOR SYMPTOMS

2005 Pathfinder

7.

PERFORM TCM INSPECTION

1.

Perform TCM input/output signals inspection. Refer to

AT-83, "TCM Input/Output Signal Reference Val-

ues"

.

2.

If NG, recheck A/T assembly harness connector terminals for damage or loose connection with harness
connector.

OK or NG

OK

>> INSPECTION END

NG

>> Repair or replace damaged parts.

8.

DETECT MALFUNCTIONING ITEM

●

Check the malfunction items. If any items are damaged, repair or replace damaged parts. Refer to

AT-61,

"Symptom Chart"

(Symptom No.16).

OK or NG

OK

>> GO TO 6.

NG

>> Repair or replace damaged parts.

TROUBLE DIAGNOSIS FOR SYMPTOMS

AT-217

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

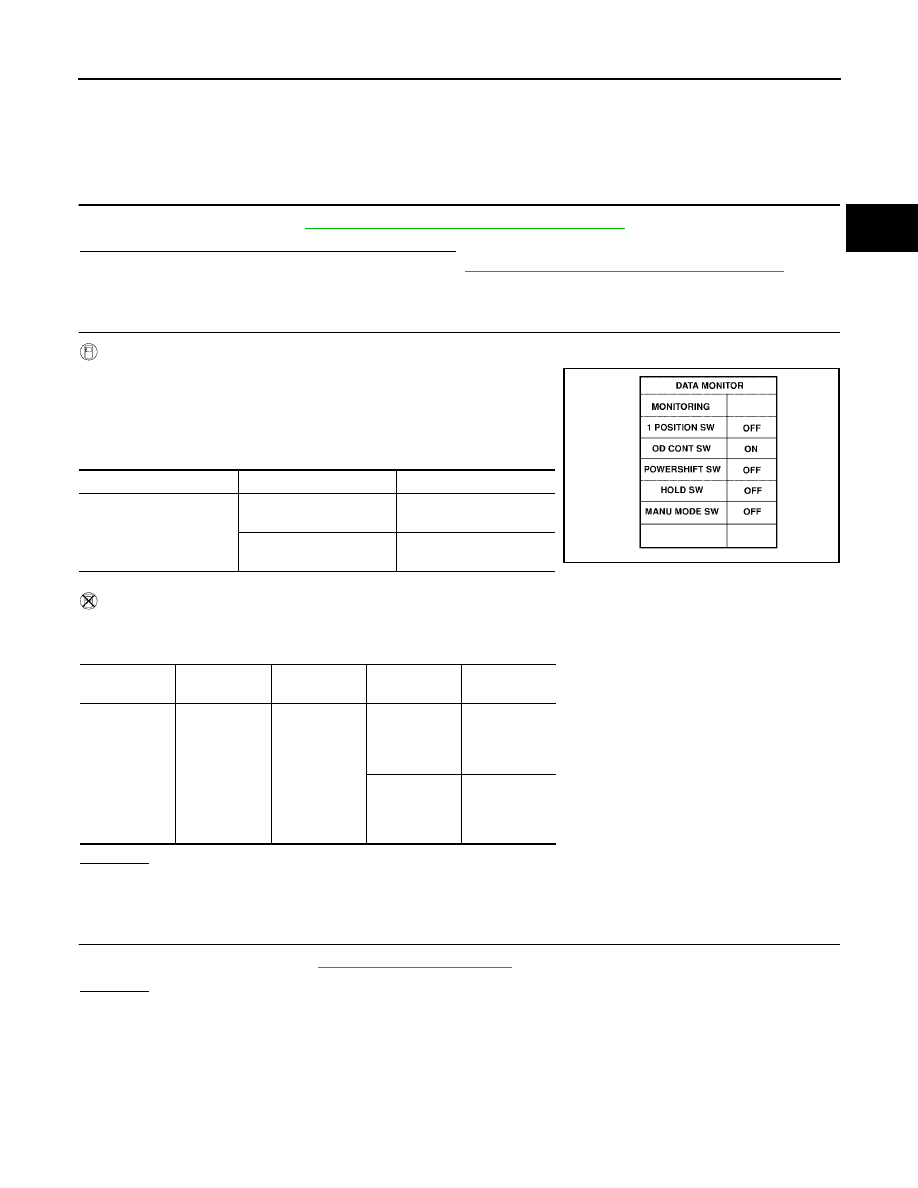

A/T Does Not Shift: 2nd gear

→

1st gear

UCS00381

SYMPTOM:

When shifted from 2

2

to 1

1

position, does not downshift from 2nd to 1st gears.

DIAGNOSTIC PROCEDURE

1.

CHECK SELF-DIAGNOSIS RESULTS

Perform self-diagnosis. Refer to

AT-87, "SELF-DIAGNOSTIC RESULT MODE"

.

Is any malfunction detected by self-diagnostic results?

YES

>> Check the malfunctioning system. Refer to

AT-87, "SELF-DIAGNOSTIC RESULT MODE"

.

NO

>> GO TO 2.

2.

CHECK 1ST POSITION SWITCH CIRCUIT

With CONSULT-II

1.

Turn ignition switch “ON”.

2.

Select “ECU INPUT SIGNALS” in “DATA MONITOR” mode for
“A/T” with CONSULT-II.

3.

Read out “1 POSITION SW” switch moving selector lever to
each position.

Without CONSULT-II

1.

Turn ignition switch “ON”. (Do not start engine)

2.

Check voltage between A/T device harness connector terminal and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace damaged parts.

3.

CHECK A/T FLUID LEVEL

Check the A/T fluid level. Refer to

AT-13, "Checking A/T Fluid"

.

OK or NG

OK

>> GO TO 4.

NG

>> Refill ATF.

Monitor item

Condition

Display value

1 POSITION SW

When setting the selector
lever to “1” position.

ON

When setting selector
lever to other positions.

OFF

LCIA0339E

Item

Connector No.

Terminal No.

Condition

Data

(Approx.)

1st position

switch

M156

9 - Ground

When setting
the selector
lever to “1”
position.

0V

When setting
selector lever
to other posi-
tions.

Battery volt-

age

AT-218

TROUBLE DIAGNOSIS FOR SYMPTOMS

2005 Pathfinder

4.

CHECK CONTROL CABLE

Check the control cable.

●

Refer to

AT-222, "Checking of A/T Position"

.

OK or NG

OK

>> GO TO 5.

NG

>> Adjust control cable. Refer to

AT-222, "Adjustment of A/T Position"

.

5.

CHECK A/T FLUID CONDITION

1.

Remove oil pan. Refer to

AT-233, "Control Valve With TCM and A/T Fluid Temperature Sensor 2"

.

2.

Check A/T fluid condition. Refer to

AT-50, "Fluid Condition Check"

.

OK or NG

OK

>> GO TO 6.

NG

>> GO TO 9.

6.

DETECT MALFUNCTIONING ITEM

●

Check the malfunction items. If any items are damaged, repair or replace damaged parts. Refer to

AT-61,

"Symptom Chart"

(Symptom No.17).

OK or NG

OK

>> GO TO 7.

NG

>> Repair or replace damaged parts.

7.

CHECK SYMPTOM

Check again. Refer to

AT-58, "Cruise Test - Part 3"

.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 8.

8.

PERFORM TCM INSPECTION

1.

Perform TCM input/output signals inspection. Refer to

AT-83, "TCM Input/Output Signal Reference Val-

ues"

.

2.

If NG, recheck A/T assembly harness connector terminals for damage or loose connection with harness
connector.

OK or NG

OK

>> INSPECTION END

NG

>> Repair or replace damaged parts.

9.

DETECT MALFUNCTIONING ITEM

●

Check the malfunction items. If any items are damaged, repair or replace damaged parts. Refer to

AT-61,

"Symptom Chart"

(Symptom No.17).

OK or NG

OK

>> GO TO 7.

NG

>> Repair or replace damaged parts.
