OVERDRIVE CONTROL SWITCH

AT-179

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

3.

CHECK OVERDRIVE CONTROL SWITCH

1.

Turn ignition switch “OFF”.

2.

Disconnect A/T control device connector.

3.

Check continuity between A/T control device connector M156 terminals 7 and 8.

OK or NG

OK

>> GO TO 4.

NG

>> Repair or replace overdrive control switch.

4.

DETECT MALFUNCTIONING ITEM

Check the following. If any items are damaged, repair or replace damaged parts.

●

Harness for short or open between combination meter connector terminal 20 and A/T control device con-
nector terminal 7.

●

Harness for short or open between A/T control device connector terminal 8 and ground.

OK or NG

OK

>> GO TO 5.

NG

>> Repair or replace damaged parts.

5.

CHECK COMBINATION METER

Check the combination meter. Refer to

DI-19, "How to Proceed With Trouble Diagnosis"

.

OK or NG

OK

>> INSPECTION END

NO

>> Repair or replace damaged parts.

Condition

Continuity

Releasing overdrive control switch

No

Holding overdrive control switch

Yes

AT-180

TROUBLE DIAGNOSIS FOR SYMPTOMS

2005 Pathfinder

TROUBLE DIAGNOSIS FOR SYMPTOMS

PFP:00007

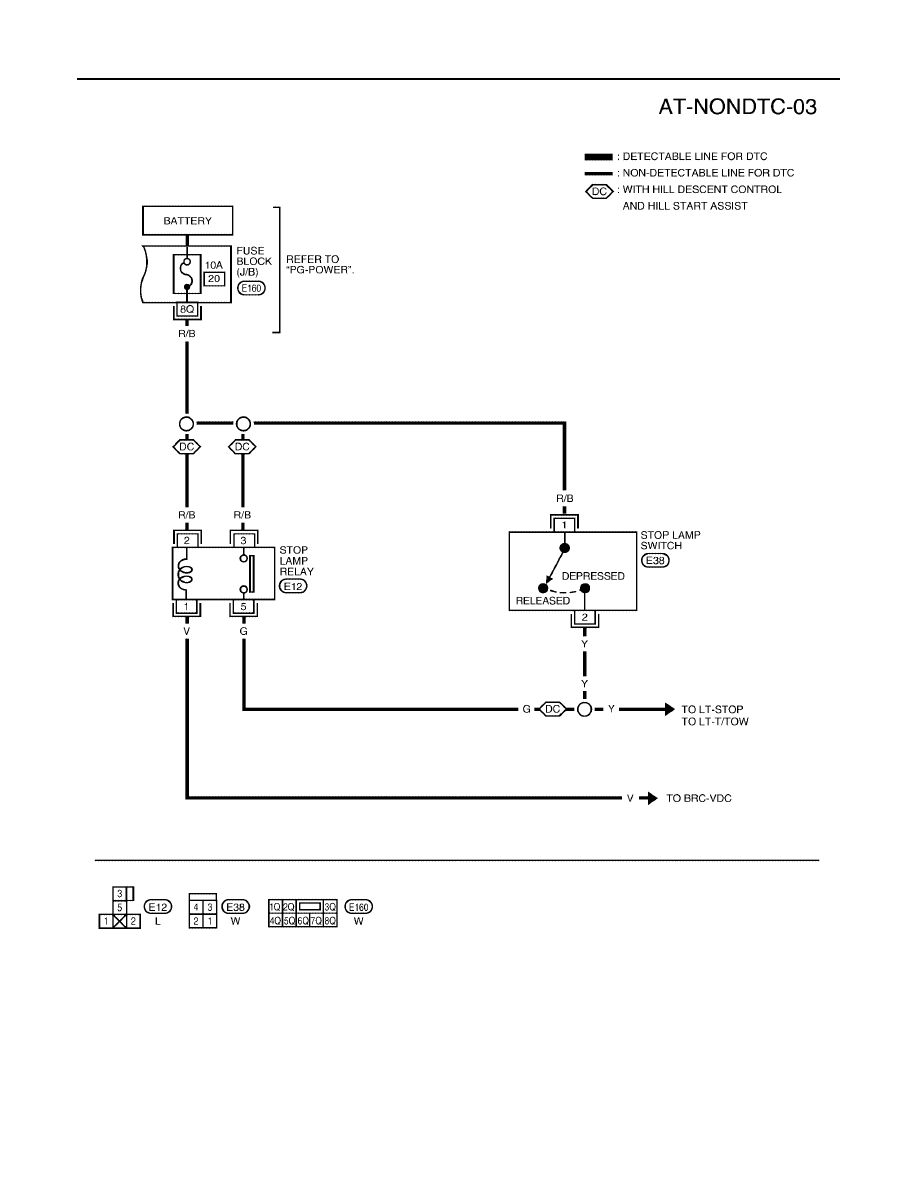

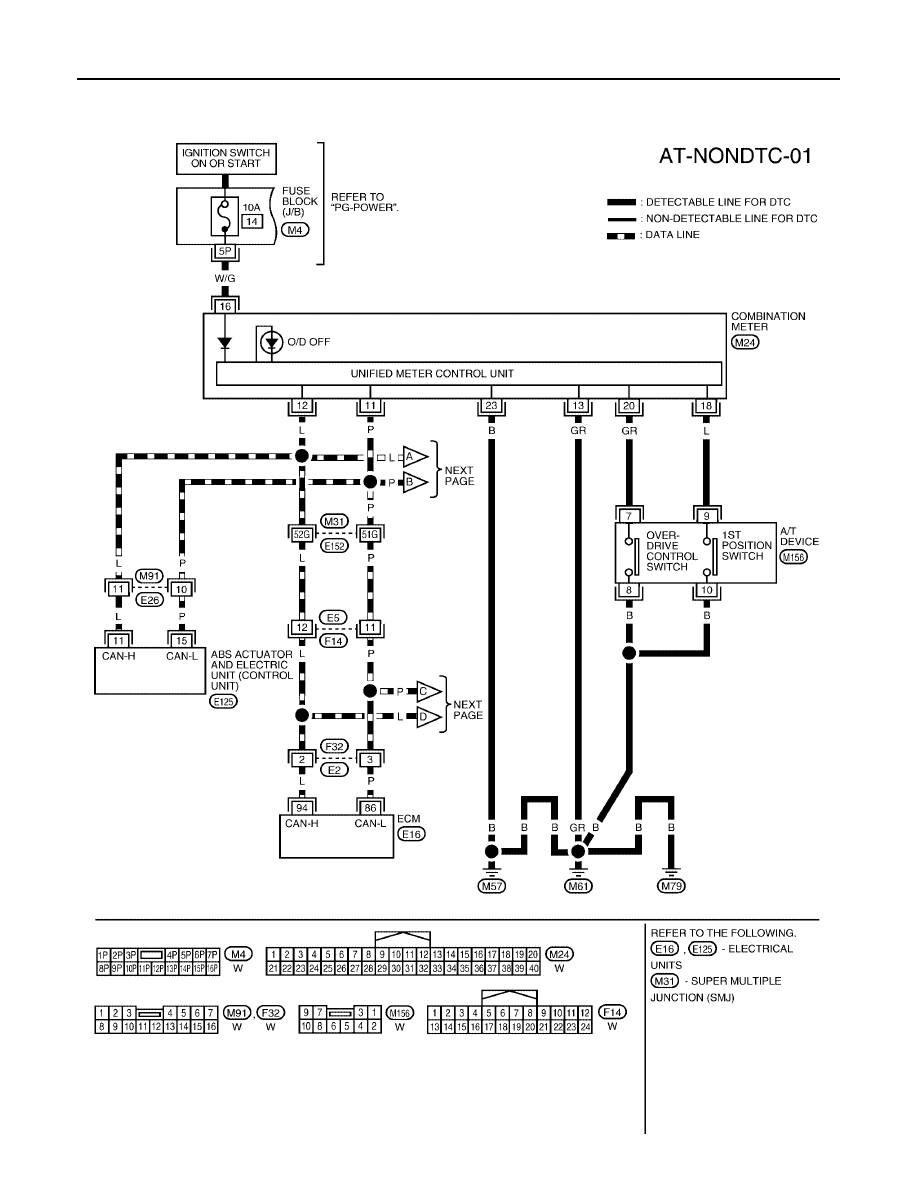

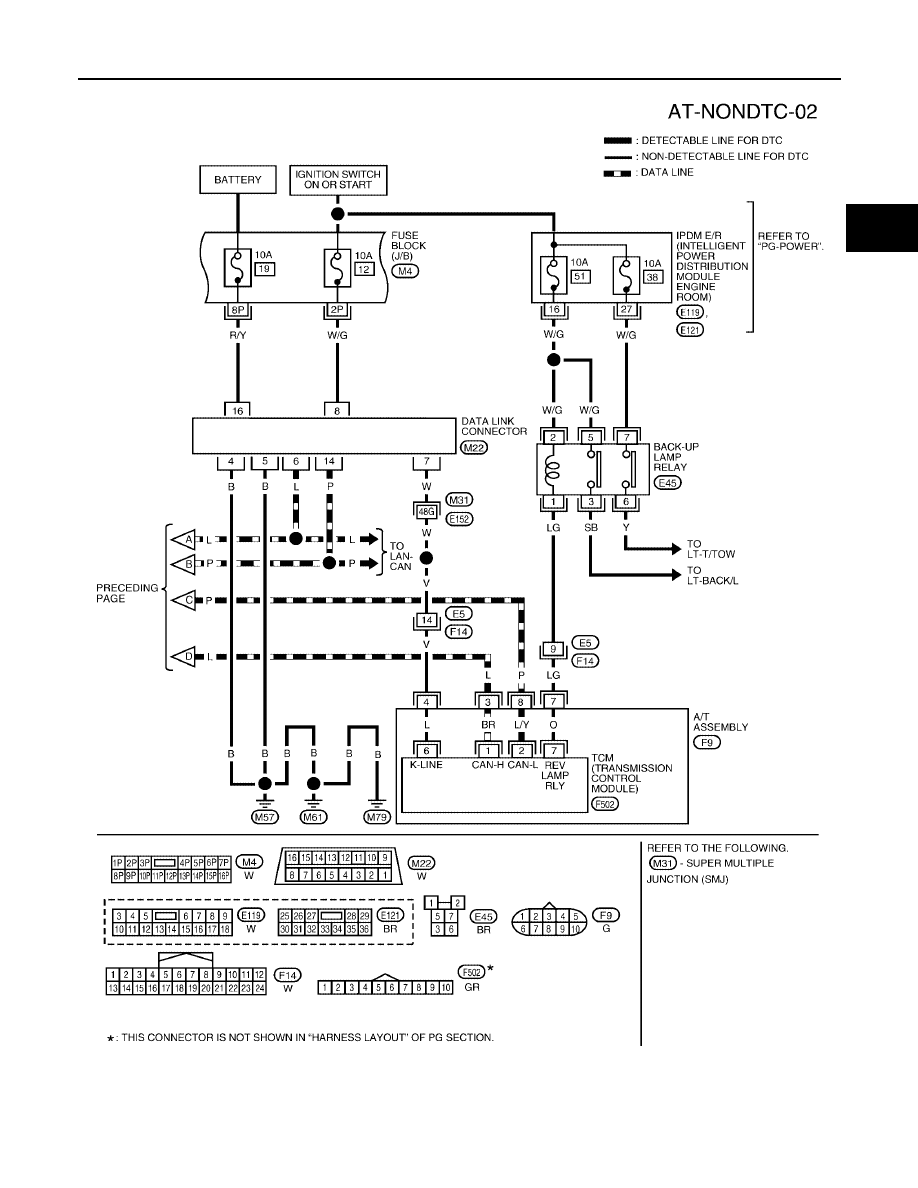

Wiring Diagram — AT — NONDTC

UCS003Z0

BCWA0387E

TROUBLE DIAGNOSIS FOR SYMPTOMS

AT-181

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

BCWA0388E

AT-182

TROUBLE DIAGNOSIS FOR SYMPTOMS

2005 Pathfinder

BCWA0389E

TROUBLE DIAGNOSIS FOR SYMPTOMS

AT-183

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

TCM terminals and data are reference value. Measured between each terminal and ground.

O/D OFF Indicator Lamp Does Not Come On

UCS0037I

SYMPTOM:

O/D OFF indicator lamp does not come on for about 2 seconds when turning ignition switch to “ON”.

DIAGNOSTIC PROCEDURE

1.

CHECK CAN COMMUNICATION LINE

Perform self-diagnosis. Refer to

AT-87, "SELF-DIAGNOSTIC RESULT MODE"

,

AT-98, "TCM SELF-DIAG-

NOSTIC PROCEDURE (NO TOOLS)"

.

Is a malfunction in the CAN communication indicated in the results?

YES

>> Check CAN communication line. Refer to

AT-100, "DTC U1000 CAN COMMUNICATION LINE"

.

NO

>> GO TO 2.

2.

CHECK O/D OFF INDICATOR LAMP CIRCUIT

Check the combination meter. Refer to

DI-4, "COMBINATION METERS"

.

OK or NG

OK

>> GO TO 3

NG

>> Repair or replace damaged parts.

3.

CHECK TCM POWER SUPPLY AND GROUND CIRCUIT

Check TCM power supply and ground circuit. Refer to

AT-172, "MAIN POWER SUPPLY AND GROUND CIR-

CUIT"

.

OK or NG

OK

>> INSPECTION END

NG

>> Repair or replace damaged parts.

Terminal

Wire

color

Item

Condition

Data (Approx.)

3

L

CAN-H

–

–

4

V

K-line (CONSULT-
II signal)

The terminal is connected to the data link connector for CONSULT-II.

–

7

LG

Back-up lamp
relay

Selector lever in “R” position.

0V

Selector lever in other positions.

Battery voltage

8

P

CAN-L

–

–

AT-184

TROUBLE DIAGNOSIS FOR SYMPTOMS

2005 Pathfinder

Engine Cannot Be Started In “P” or “N” Position

UCS0037J

SYMPTOM:

●

Engine cannot be started with selector lever in “P” or “N” position.

●

Engine can be started with selector lever in “D”, “3”, “2”, “1”or “R” position.

DIAGNOSTIC PROCEDURE

1.

CHECK SELF-DIAGNOSIS RESULTS

Perform self-diagnosis. Refer to

AT-87, "SELF-DIAGNOSTIC RESULT MODE"

.

Do the self-diagnosis results indicate PNP switch?

YES

>> Check the malfunctioning system. Refer to

AT-108, "DTC P0705 PARK/NEUTRAL POSITION

SWITCH"

.

NO

>> GO TO 2.

2.

CHECK CONTROL CABLE

Check the control cable.

●

Refer to

AT-222, "Checking of A/T Position"

.

OK or NG

OK

>> GO TO 3.

NG

>> Adjust control cable. Refer to

AT-222, "Adjustment of A/T Position"

.

3.

CHECK STARTING SYSTEM

Check the starting system. Refer to

SC-10, "STARTING SYSTEM"

.

OK or NG

OK

>> INSPECTION END

NG

>> Repair or replace damaged parts.

TROUBLE DIAGNOSIS FOR SYMPTOMS

AT-185

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

In “P” Position, Vehicle Moves When Pushed

UCS0037K

SYMPTOM:

Even though the selector lever is set in the “P” position, the parking mechanism is not actuated,
allowing the vehicle to be moved when it is pushed.

DIAGNOSTIC PROCEDURE

1.

CHECK PNP SWITCH CIRCUIT

Perform self-diagnosis. Refer to

AT-87, "SELF-DIAGNOSTIC RESULT MODE"

.

Do the self-diagnosis results indicate PNP switch?

YES

>> Check the malfunctioning system. Refer to

AT-108, "DTC P0705 PARK/NEUTRAL POSITION

SWITCH"

.

NO

>> GO TO 2.

2.

CHECK CONTROL CABLE

Check the control cable.

●

Refer to

AT-222, "Checking of A/T Position"

.

OK or NG

OK

>> GO TO 3.

NG

>> Adjust control cable. Refer to

AT-222, "Adjustment of A/T Position"

.

3.

CHECK A/T FLUID CONDITION

1.

Remove oil pan. Refer to

AT-233, "Control Valve With TCM and A/T Fluid Temperature Sensor 2"

.

2.

Check A/T fluid condition. Refer to

AT-50, "Fluid Condition Check"

.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 4.

4.

DETECT MALFUNCTIONING ITEM

●

Check the malfunction items. If any items are damaged, repair or replace damaged parts. Refer to

AT-61,

"Symptom Chart"

(Symptom No.58).

OK or NG

OK

>> INSPECTION END

NG

>> Repair or replace damaged parts.

AT-186

TROUBLE DIAGNOSIS FOR SYMPTOMS

2005 Pathfinder

In “N” Position, Vehicle Moves

UCS0037L

SYMPTOM:

Vehicle moves forward or backward when selecting “N” position.

DIAGNOSTIC PROCEDURE

1.

CHECK PNP SWITCH CIRCUIT

Perform self-diagnosis. Refer to

AT-87, "SELF-DIAGNOSTIC RESULT MODE"

.

Do the self-diagnostic results indicate PNP switch?

YES

>> Check the malfunctioning system. Refer to

AT-108, "DTC P0705 PARK/NEUTRAL POSITION

SWITCH"

.

NO

>> GO TO 2.

2.

CHECK CONTROL CABLE

Check the control cable.

●

Refer to

AT-222, "Checking of A/T Position"

.

OK or NG

OK

>> GO TO 3.

NG

>> Adjust control cable. Refer to

AT-222, "Adjustment of A/T Position"

.

3.

CHECK A/T FLUID LEVEL

Check A/T fluid level. Refer to

AT-13, "Checking A/T Fluid"

.

OK or NG

OK

>> GO TO 4.

NG

>> Refill ATF.

4.

CHECK A/T FLUID CONDITION

1.

Remove oil pan. Refer to

AT-233, "Control Valve With TCM and A/T Fluid Temperature Sensor 2"

.

2.

Check A/T fluid condition. Refer to

AT-50, "Fluid Condition Check"

.

OK or NG

OK

>> GO TO 5.

NG

>> Check the malfunction items. If any items are damaged, repair or replace damaged parts. Refer to

AT-61, "Symptom Chart"

(Symptom No.60).

5.

CHECK SYMPTOM

Check again. Refer to

AT-54, "Check at Idle"

.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 6.

6.

PERFORM TCM INSPECTION

1.

Perform TCM input/output signals inspection. Refer to

AT-83, "TCM Input/Output Signal Reference Val-

ues"

.

2.

If NG, recheck A/T assembly harness connector terminals for damage or loose connection with harness
connector.

OK or NG

OK

>> INSPECTION END

NG

>> Repair or replace damaged parts.
