DTC P1774 LOW COAST BRAKE SOLENOID VALVE FUNCTION

AT-163

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

Diagnostic Procedure

UCS003QI

1.

CHECK INPUT SIGNALS

With CONSULT-II

1.

Start the engine.

2.

Select “SELECTION FROM MENU” in “DATA MONITOR” mode
for “A/T” with CONSULT-II.

3.

Drive vehicle in the “1” or “2” position (1

1

or 2

2

” gear), and con-

firm the ON/OFF actuation of the “ATF PRES SW 2” and “ON
OFF SOL”.

OK or NG

OK

>> GO TO 4.

NG

>> GO TO 2.

2.

CHECK TCM POWER SUPPLY AND GROUND CIRCUIT

Check TCM power supply and ground circuit. Refer to

AT-172, "MAIN POWER SUPPLY AND GROUND CIR-

CUIT"

.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace damaged parts.

3.

DETECT MALFUNCTIONING ITEM

Check the following.

●

The A/T assembly harness connector pin terminals for damage or loose connection with harness connec-
tor.

OK or NG

OK

>> Replace the control valve with TCM. Refer to

AT-233, "Control Valve With TCM and A/T Fluid

Temperature Sensor 2"

.

NG

>> Repair or replace damaged parts.

4.

CHECK DTC

Perform “DTC Confirmation Procedure”.

●

Refer to

AT-162, "DTC Confirmation Procedure"

.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 2.

SCIA4794E

AT-164

DTC P1841 ATF PRESSURE SWITCH 1

2005 Pathfinder

DTC P1841 ATF PRESSURE SWITCH 1

PFP:25240

Description

UCS0036O

Fail-safe function to detect front brake clutch solenoid valve condition.

CONSULT-II Reference Value

UCS0036P

On Board Diagnosis Logic

UCS0036Q

●

This is not an OBD-II self-diagnostic item.

●

Diagnostic trouble code “P1841 ATF PRES SW 1/CIRC” with CONSULT-II is detected when TCM detects
that actual gear ratio is normal, and relation between gear position and condition of ATF pressure switch 1
is irregular during depressing accelerator pedal. (Other than during shift change)

Possible Cause

UCS0036R

●

ATF pressure switch 1

●

Harness or connectors
(The switch circuit is open or shorted.)

DTC Confirmation Procedure

UCS0036S

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DTC Confirmation Procedure” has been previously performed, always turn ignition switch “OFF”
and wait at least 10 seconds before performing the next test.
After the repair, perform the following procedure to confirm the malfunction is eliminated.

WITH CONSULT-II

1.

Start engine.

2.

Accelerate vehicle to maintain the following conditions.
ACCELE POS: 1.5/8 - 2.0/8
Selector lever: “D” position
Gear position: 3rd

Þ

4th Gear (FR/B ON/OFF)

Driving location: Driving the vehicle uphill (increased
engine load) will help maintain the driving conditions
required for this test.

3.

Perform step “2” again.

4.

Turn ignition switch “OFF”, then perform step “1” to “3” again.

5.

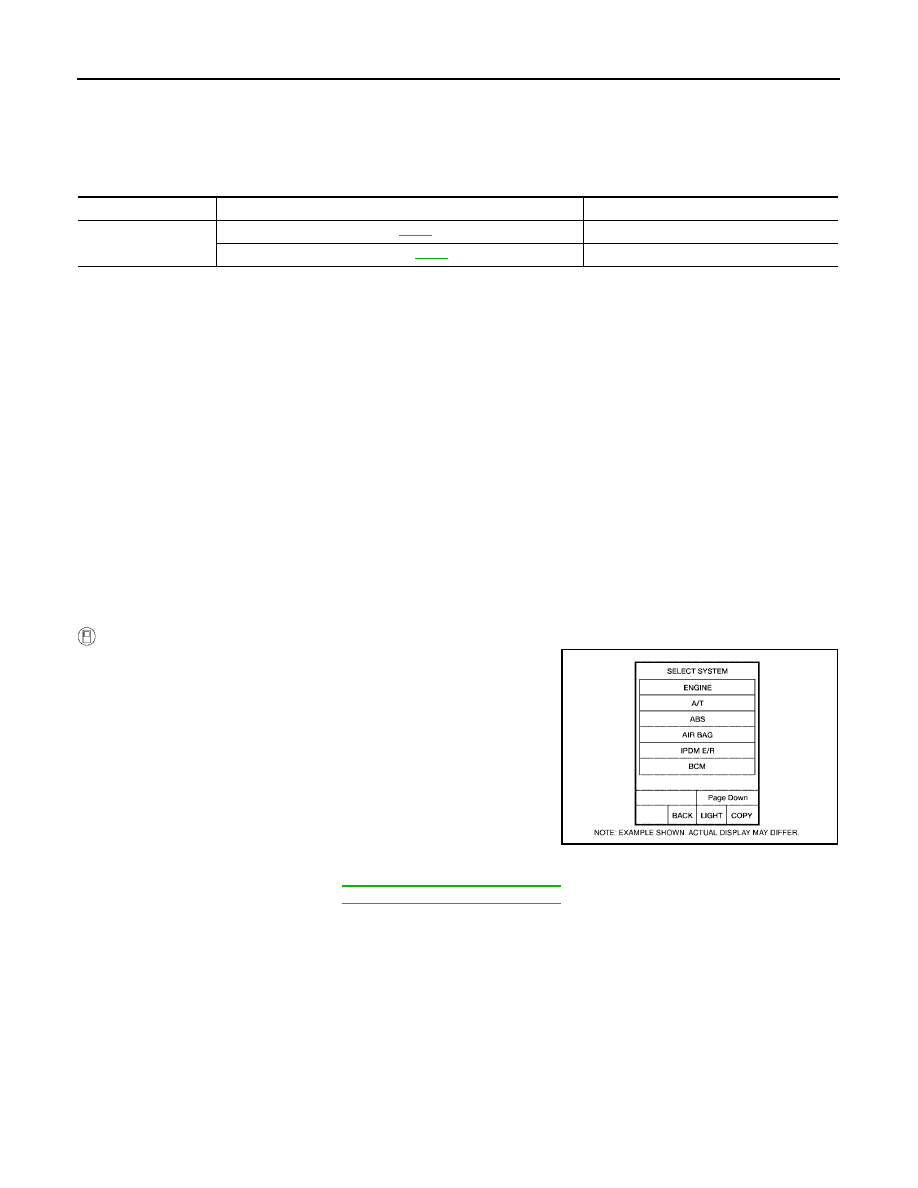

Check “SELF-DIAG RESULTS” mode for “A/T” with CONSULT-
II.
If DTC (P1841) is detected, go to

AT-165, "Diagnostic Procedure"

.

If DTC (P1757) is detected, go to

AT-149, "Diagnostic Procedure"

.

Item name

Condition

Display value

ATF PRES SW 1

Front brake engaged. Refer to

AT-19

.

ON

Front brake disengaged. Refer to

AT-19

.

OFF

BCIA0030E

DTC P1841 ATF PRESSURE SWITCH 1

AT-165

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

Diagnostic Procedure

UCS003QJ

1.

CHECK INPUT SIGNAL

With CONSULT-II

1.

Start engine.

2.

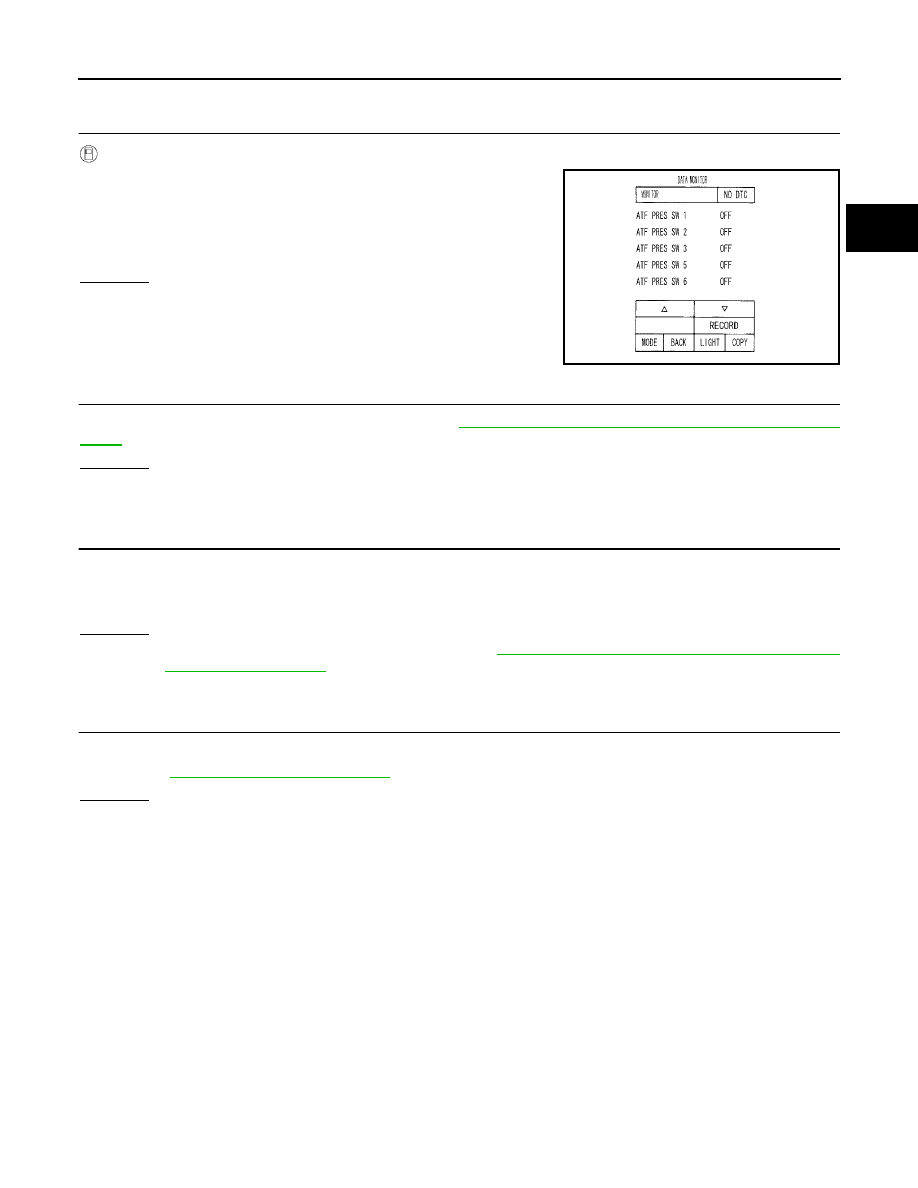

Select “ECU INPUT SIGNALS” or “MAIN SIGNALS” in “DATA
MONITOR” mode for “A/T” with CONSULT-II.

3.

Drive vehicle in the “D” position (3rd

Þ

4th gear), and confirm

the ON/OFF actuation of the “ATF PRES SW 1”.

OK or NG

OK

>> GO TO 4.

NG

>> GO TO 2.

2.

CHECK TCM POWER SUPPLY AND GROUND CIRCUIT

Check TCM power supply and ground circuit. Refer to

AT-172, "MAIN POWER SUPPLY AND GROUND CIR-

CUIT"

.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace damaged parts.

3.

DETECT MALFUNCTIONING ITEM

Check the following.

●

The A/T assembly harness connector pin terminals for damage or loose connection with harness connec-
tor.

OK or NG

OK

>> Replace the control valve with TCM. Refer to

AT-233, "Control Valve With TCM and A/T Fluid

Temperature Sensor 2"

.

NG

>> Repair or replace damaged parts.

4.

CHECK DTC

Perform “DTC Confirmation Procedure”.

●

Refer to

AT-165, "Diagnostic Procedure"

.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 2.

PCIA0067E

AT-166

DTC P1843 ATF PRESSURE SWITCH 3

2005 Pathfinder

DTC P1843 ATF PRESSURE SWITCH 3

PFP:25240

Description

UCS0036U

Fail-safe function to detect input clutch solenoid valve condition.

CONSULT-II Reference Value

UCS0036V

On Board Diagnosis Logic

UCS0036W

●

This is not an OBD-II self-diagnostic item.

●

Diagnostic trouble code “P1843 ATF PRES SW 3/CIRC” with CONSULT-II is detected when TCM detects
that actual gear ratio is normal, and relation between gear position and condition of ATF pressure switch 3
is irregular during depressing accelerator pedal. (Other than during shift change)

Possible Cause

UCS0036X

●

ATF pressure switch 3

●

Harness or connectors
(The switch circuit is open or shorted.)

DTC Confirmation Procedure

UCS0036Y

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DTC Confirmation Procedure” has been previously performed, always turn ignition switch “OFF”
and wait at least 10 seconds before performing the next test.
After the repair, perform the following procedure to confirm the malfunction is eliminated.

WITH CONSULT-II

1.

Start engine.

2.

Accelerate vehicle to maintain the following conditions.
ACCELE POS: 1.5/8 - 2.0/8
Selector lever: “D” position
Gear position: 3rd

Þ

4th Gear (I/C ON/OFF)

Driving location: Driving the vehicle uphill (increased
engine load) will help maintain the driving conditions
required for this test.

3.

Perform step “2” again.

4.

Turn ignition switch “OFF”, then perform step “1” to “3” again.

5.

Check “SELF-DIAG RESULTS” mode for “A/T” with CONSULT-
II.
If DTC (P1843) is detected, go to

AT-167, "Diagnostic Procedure"

.

If DTC (P1752) is detected, go to

AT-145, "Diagnostic Procedure"

.

Item name

Condition

Display value

ATF PRES SW 3

Input clutch engaged. Refer to

AT-19

.

ON

Input clutch disengaged. Refer to

AT-19

.

OFF

BCIA0030E

DTC P1843 ATF PRESSURE SWITCH 3

AT-167

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

Diagnostic Procedure

UCS003QK

1.

CHECK INPUT SIGNAL

With CONSULT-II

1.

Start engine.

2.

Select “ECU INPUT SIGNALS” or “MAIN SIGNALS” in “DATA
MONITOR” mode for “A/T” with CONSULT-II.

3.

Drive vehicle in the “D” position (3rd

Þ

4th gear), and confirm

the ON/OFF actuation of the “ATF PRES SW 3”.

OK or NG

OK

>> GO TO 4.

NG

>> GO TO 2.

2.

CHECK TCM POWER SUPPLY AND GROUND CIRCUIT

Check TCM power supply and ground circuit. Refer to

AT-172, "MAIN POWER SUPPLY AND GROUND CIR-

CUIT"

.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace damaged parts.

3.

DETECT MALFUNCTIONING ITEM

Check the following.

●

The A/T assembly harness connector pin terminals for damage or loose connection with harness connec-
tor.

OK or NG

OK

>> Replace the control valve with TCM. Refer to

AT-233, "Control Valve With TCM and A/T Fluid

Temperature Sensor 2"

.

NG

>> Repair or replace damaged parts.

4.

CHECK DTC

Perform “DTC Confirmation Procedure”.

●

Refer to

AT-167, "Diagnostic Procedure"

.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 2.

PCIA0067E

AT-168

DTC P1845 ATF PRESSURE SWITCH 5

2005 Pathfinder

DTC P1845 ATF PRESSURE SWITCH 5

PFP:25240

Description

UCS00370

Fail-safe function to detect direct clutch solenoid valve condition.

CONSULT-II Reference Value

UCS00371

On Board Diagnosis Logic

UCS00372

●

This is not an OBD-II self-diagnostic item.

●

Diagnostic trouble code “P1845 ATF PRES SW 5/CIRC” with CONSULT-II is detected when TCM detects
that actual gear ratio is normal, and relation between gear position and condition of ATF pressure switch 5
is irregular during depressing accelerator pedal. (Other than during shift change)

Possible Cause

UCS00373

●

ATF pressure switch 5

●

Harness or connectors
(The switch circuit is open or shorted.)

DTC Confirmation Procedure

UCS00374

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DTC Confirmation Procedure” has been previously performed, always turn ignition switch “OFF”
and wait at least 10 seconds before performing the next test.
After the repair, perform the following procedure to confirm the malfunction is eliminated.

WITH CONSULT-II

1.

Start engine.

2.

Accelerate vehicle to maintain the following conditions.
ACCELE POS: 1.5/8 - 2.0/8
Selector lever: “D” position
Gear position: 1st

Þ

2nd Gear (D/C ON/OFF)

Driving location: Driving the vehicle uphill (increased
engine load) will help maintain the driving conditions
required for this test.

3.

Perform step “2” again.

4.

Turn ignition switch “OFF”, then perform step “1” to “3” again.

5.

Check “SELF-DIAG RESULTS” mode for “A/T” with CONSULT-
II.
If DTC (P1845) is detected, go to

AT-169, "Diagnostic Procedure"

.

If DTC (P1762) is detected, go to

AT-153, "Diagnostic Procedure"

.

Item name

Condition

Display value

ATF PRES SW 5

Direct clutch engaged. Refer to

AT-19

.

ON

Direct clutch disengaged. Refer to

AT-19

.

OFF

BCIA0030E

DTC P1845 ATF PRESSURE SWITCH 5

AT-169

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

Diagnostic Procedure

UCS003QL

1.

CHECK INPUT SIGNAL

With CONSULT-II

1.

Start engine.

2.

Select “ECU INPUT SIGNALS” or “MAIN SIGNALS” in “DATA
MONITOR” mode for “A/T” with CONSULT-II.

3.

Drive vehicle in the “D” position (1st

Þ

2nd gear), and confirm

the ON/OFF actuation of the “ATF PRES SW 5”.

OK or NG

OK

>> GO TO 4.

NG

>> GO TO 2.

2.

CHECK TCM POWER SUPPLY AND GROUND CIRCUIT

Check TCM power supply and ground circuit. Refer to

AT-172, "MAIN POWER SUPPLY AND GROUND CIR-

CUIT"

.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace damaged parts.

3.

DETECT MALFUNCTIONING ITEM

Check the following.

●

The A/T assembly harness connector pin terminals for damage or loose connection with harness connec-
tor.

OK or NG

OK

>> Replace the control valve with TCM. Refer to

AT-233, "Control Valve With TCM and A/T Fluid

Temperature Sensor 2"

.

NG

>> Repair or replace damaged parts.

4.

CHECK DTC

Perform “DTC Confirmation Procedure”.

●

Refer to

AT-168, "DTC Confirmation Procedure"

.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 2.

PCIA0067E

AT-170

DTC P1846 ATF PRESSURE SWITCH 6

2005 Pathfinder

DTC P1846 ATF PRESSURE SWITCH 6

PFP:25240

Description

UCS00376

Fail-safe function to detect high and low reverse clutch solenoid valve condition.

CONSULT-II Reference Value

UCS00377

On Board Diagnosis Logic

UCS00378

●

This is not an OBD-II self-diagnostic item.

●

Diagnostic trouble code “P1846 ATF PRES SW 6/CIRC” with CONSULT-II is detected when TCM detects
that actual gear ratio is normal, and relation between gear position and condition of ATF pressure switch 6
is irregular during depressing accelerator pedal. (Other than during shift change)

Possible Cause

UCS00379

●

ATF pressure switch 6

●

Harness or connectors
(The switch circuit is open or shorted.)

DTC Confirmation Procedure

UCS0037A

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DTC Confirmation Procedure” has been previously performed, always turn ignition switch “OFF”
and wait at least 10 seconds before performing the next test.
After the repair, perform the following procedure to confirm the malfunction is eliminated.

WITH CONSULT-II

1.

Start engine.

2.

Accelerate vehicle to maintain the following conditions.
ACCELE POS: 1.5/8 - 2.0/8
Selector lever: “D” position
Gear position: 2nd

Þ

3rd Gear (HLR/C ON/OFF)

Driving location: Driving the vehicle uphill (increased
engine load) will help maintain the driving conditions
required for this test.

3.

Perform step “2” again.

4.

Turn ignition switch “OFF”, then perform step “1” to “3” again.

5.

Check “SELF-DIAG RESULTS” mode for “A/T” with CONSULT-
II.
If DTC (P1846) is detected, go to

AT-171, "Diagnostic Procedure"

.

If DTC (P1767) is detected, go to

AT-157, "Diagnostic Procedure"

.

Item name

Condition

Display value

ATF PRES SW 6

High and low reverse clutch engaged. Refer to

AT-19

.

ON

High and low reverse clutch disengaged. Refer to

AT-19

.

OFF

BCIA0030E
