1 - 55

Безопасность: сиденья, ремни безопасности и подушки безопасности



A Автомобили, оснащенные системой NISSAN Intelligent

Key ™

B Автомобили, оснащенные пультом дистанционного

управления

ОТКЛЮЧЕНИЕ ФРОНТАЛЬНОЙ ПОДУШКИ
БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА
(ДЛЯ НЕКОТОРЫХ ВАРИАНТОВ ИСПОЛНЕНИЯ
АВТОМОБИЛЯ)

Для установки детского кресла, в котором ребенок сидит
лицом против движения, на сиденье переднего пассажира
необходимо предварительно отключить фронтальную по-
душку безопасности переднего пассажира следующим об-
разом:

1.  При положении LOCK выключателя зажигания и нерабо-

тающем двигателе откройте дверь со стороны пассажира.

2.  Вставьте ключ зажигания/запасной ключ (для автомо-

билей, оснащенных системой Intelligent Key) в выклю-
чатель фронтальной подушки безопасности переднего
пассажира, который расположен сбоку на передней па-
нели. Нажмите на ключ и поверните его в положение OFF
(Выключено).

3.  Переведите выключатель зажигания в положение ON и

убедитесь, что индикатор отключения подушки безопас-
ности

 остается включенным.

Если индикатор

 постоянно включен, это означает, что

фронтальная подушка безопасности переднего пассажира
отключена.

1.  Предупреждающие таблички о мерах безопасности, свя-

занных с подушками безопасности



Предупреждающая табличка расположена на солнцеза-
щитном козырьке.

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ О МЕРАХ
ПРЕДОСТОРОЖНОСТИ ПРИ НАЛИЧИИ
ПОДУШЕК БЕЗОПАСНОСТИ

Места размещения предупреждающих табличек, относящих-
ся к подушкам безопасности, указаны на рисунке.



ОПАСНОСТЬ

Очень опасно! Не используйте детскую удерживающую
систему, в которой ребенок располагается лицом против
хода движения, на сиденье, перед которым установлена
фронтальная подушка безопасности!

1 - 56

Безопасность: сиденья, ремни безопасности и подушки безопасности

СИГНАЛИЗАТОР НЕИСПРАВНОСТИ ПОДУШЕК
БЕЗОПАСНОСТИ

Сигнализатор неисправности подушек безопасности, ото-

бражаемый на панели приборов символом

, кон-

тролирует электрические цепи подушек безопасности,
преднатяжителей ремней безопасности и относящихся к
ним жгутов проводов.

При переводе выключателя зажигания в положение ON
сигнализатор подушек безопасности должен загореться
примерно на 7 секунд, а затем погаснуть. Это означает, что
система исправна.

При возникновении любого из перечисленных ниже усло-
вий, фронтальные, боковые подушки и надувные шторки
безопасности, а также преднатяжители ремней безопасно-
сти нуждаются в проверке и ремонте:

Сигнализатор неисправности системы подушек безопас-



•

ности остается включенным по истечении примерно 7
секунд после включения зажигания.

Сигнализатор неисправности системы подушек безопас-



•

ности мигает.

Сигнализатор неисправности подушек безопасности во-



•

обще не включается.

При указанных условиях фронтальные, боковые подушки
и надувные шторки безопасности, а также преднатяжители
ремней безопасности, могут быть неработоспособными.
Необходимо немедленно проверить и, при необходимости,
отремонтировать эту систему. Доставьте ваш автомобиль
в ближайшую сервисную станцию официального дилера
NISSAN.



ОПАСНОСТЬ

Если горит сигнализатор подушек безопасности, то
фронтальные, боковые подушки и надувные шторки
безопасности, а также преднатяжители ремней безопас-
ности могут не сработать при аварии.  Для того чтобы
защитить себя и пассажиров от тяжелых последствий в
случае аварии, как можно скорее доставьте автомобиль
на сервисную станцию официального дилера NISSAN для
проверки и ремонта.

Ремонт и замена элементов системы

Фронтальные, боковые подушки безопасности и шторки
безопасности, а также пиротехнические преднатяжители
ремней безопасности являются устройствами одноразового
действия. После срабатывания подушек включается и по-
стоянно горит сигнализатор (если он остался исправным по-
сле аварии), напоминая о необходимости замены элементов
системы. Любые работы по ремонту или замене элементов
системы подушек безопасности должны выполняться толь-
ко на сервисной станции официального дилера NISSAN.

При проведении технического обслуживания автомобиля
следует обратить внимание механика, производящего ра-
боты, на наличие в автомобиле системы подушек и шторок
безопасности, а также пиротехнических преднатяжителей
ремней безопасности.

При выполнении работ в моторном отсеке или салоне авто-
мобиля выключатель зажигания должен всегда находиться
в положении LOCK.



ОПАСНОСТЬ

После срабатывания передних, боковых подушек или

•

надувных шторок безопасности их модули теряют
работоспособность и должны быть заменены. Кроме
того, следует заменить и сработавшие преднатяжи-
тели ремней безопасности. Замену модулей подушек
безопасности и преднатяжителей ремней безопасно-
сти должны выполнять только специалисты сервис-
ной станции официального дилера NISSAN. Модули
подушек безопасности и преднатяжители ремней
безопасности не могут быть отремонтированы.

2 - 2

Приборная панель и органы управления

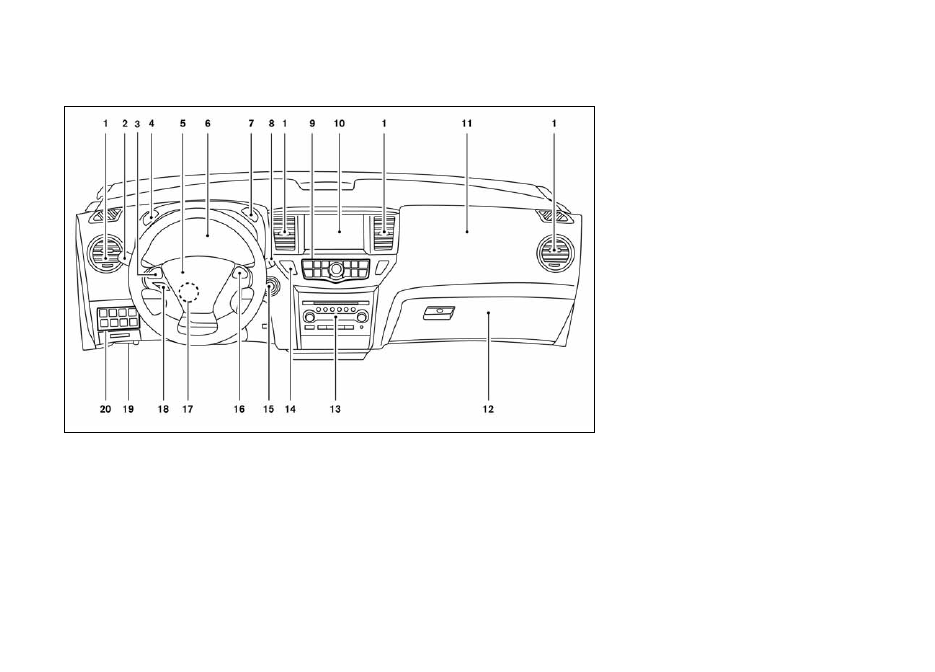

ПАНЕЛЬ УПРАВЛЕНИЯ

1.  Вентиляционные решетки (с. 4-36)

2.  Центральный выключатель освещения, переключатель

света фар, выключатель  противотуманных фар, вы-
ключатель указателей поворота (с. 2-28)

3.  Переключатели панель управления и информационного

дисплея (с. 2-13)

4.  Регулятор яркости подсветки приборной панели

(с. 2-30)

5.  Кожух подушки безопасности водителя/кнопка звуково-

го сигнала (с. 1-50, 2-32)

6.  Контрольно-измерительные приборы, световые сигна-

лизаторы/индикаторы, информационный дисплей
(с. 2-3, 2-6, 2-13)

7.  Кнопка обнуления показаний счетчика пробега на две

поездки (с. 2-4)

8.  Выключатель очистителя/омывателя ветрового

и заднего стекла (с. 2-25, 2-27)

9.  Центральный дисплей (с. 4-4)/Переключатели навигаци-

онной системы* (для некоторых вариантов исполнения
автомобиля)/Органы управления аудиосистемой
(с. 4-42)

10.  Центральный дисплей/Система навигации* (для не-

которых вариантов исполнения автомобиля) (с. 4-10)

11.  Подушка безопасности переднего пассажира (с. 1-52)

12.  Перчаточный ящик (с. 2-41)

13.  Органы управления аудиосистемой (с. 4-42)/Органы

управления автоматической системой отопления и
кондиционирования воздуха (с. 4-37)

14.  Выключатель аварийной сигнализации (с. 6-2)

15.  Замок зажигания (с. 5-9)

16.  Органы управления системой поддержания постоянной

скорости движения (с. 5-17)

17.  Рычаг фиксатора регулируемой рулевой колонки

(с. 3-25)

18.  Система управления мобильным телефоном Bluetooth®

Hands-Free (с. 4-94, 4-107)

19.  Рычаг отпирания капота (с. 3-18)

20.  Выключатель режима буксировки (с. 2-36)



Кнопка открывания двери багажного отделения
(с. 3-18)



Главный выключатель питания электропривода двери
багажного отделения (с. 3-21)

*:  Смотри отдельное Инструкция пользователя навигаци-

онной системы (для некоторых вариантов исполнения
автомобиля).

В скобках указаны страницы Руководства, где приведена
информация о соответствующих устройствах.

2 - 3

Приборная панель и органы управления

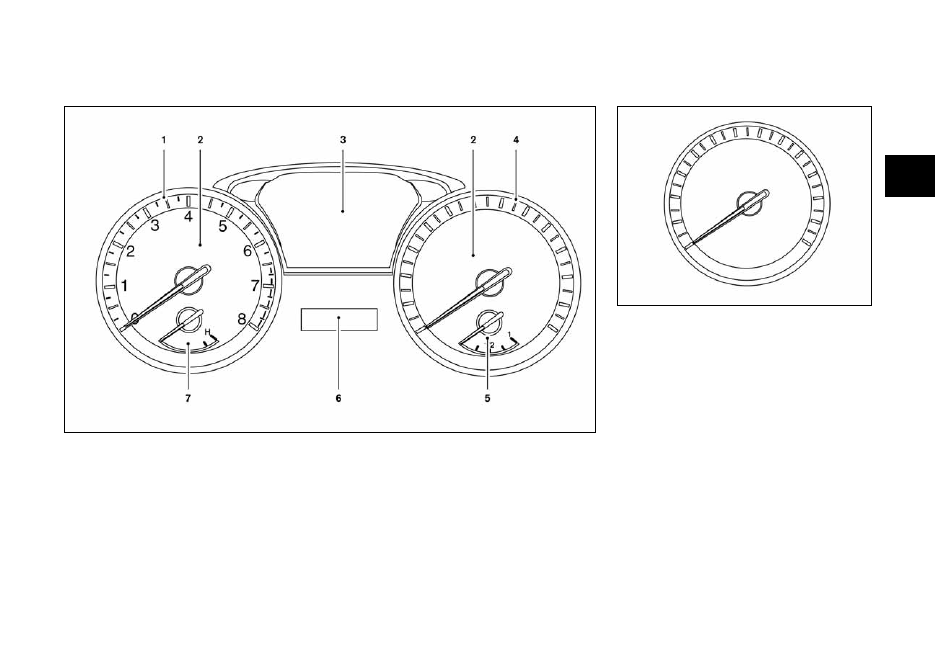

СТРЕЛОЧНЫЕ УКАЗАТЕЛИ
И ПРИБОРЫ

1. Тахометр

2.  Световые сигнализаторы и индикаторы

3. Информационный

дисплей

4. Спидометр

5.  Указатель уровня топлива

6.  Одометр/Счетчик пробега на две поездки

7.  Указатель температуры охлаждающей жидкости двига-

теля

СПИДОМЕТР И ОДОМЕТР

Спидометр

Спидометр показывает скорость движения автомобиля.

Одометр/Счетчик пробега на две поездки

Спидометр

햲 и счетчик пробега на две поездки 햳 отобра-

жается под информационным дисплеем, когда выключатель
зажигания переводится в положение ON.

Одометр является счетчиком суммарного пробега автомо-
биля.

Счетчик пробега на две поездки показывает пройденное рас-
стояние для отдельных поездок.
