Nissan Teana J32. Manual - part 979





POWER SEAT

SE-49

< COMPONENT DIAGNOSIS >

[WITH VENTILATION SEAT]

C

D

E

F

G

H

I

K

L

M

A

B

SE

N

O

P

JCJWM0285GB

SE-50

< COMPONENT DIAGNOSIS >

[WITH VENTILATION SEAT]

POWER SEAT

JCJWM0286GB

POWER SEAT

SE-51

< COMPONENT DIAGNOSIS >

[WITH VENTILATION SEAT]

C

D

E

F

G

H

I

K

L

M

A

B

SE

N

O

P

JCJWM0287GB

SE-52

< ECU DIAGNOSIS >

[WITH VENTILATION SEAT]

VENTILATION SEAT CONTROL UNIT

ECU DIAGNOSIS

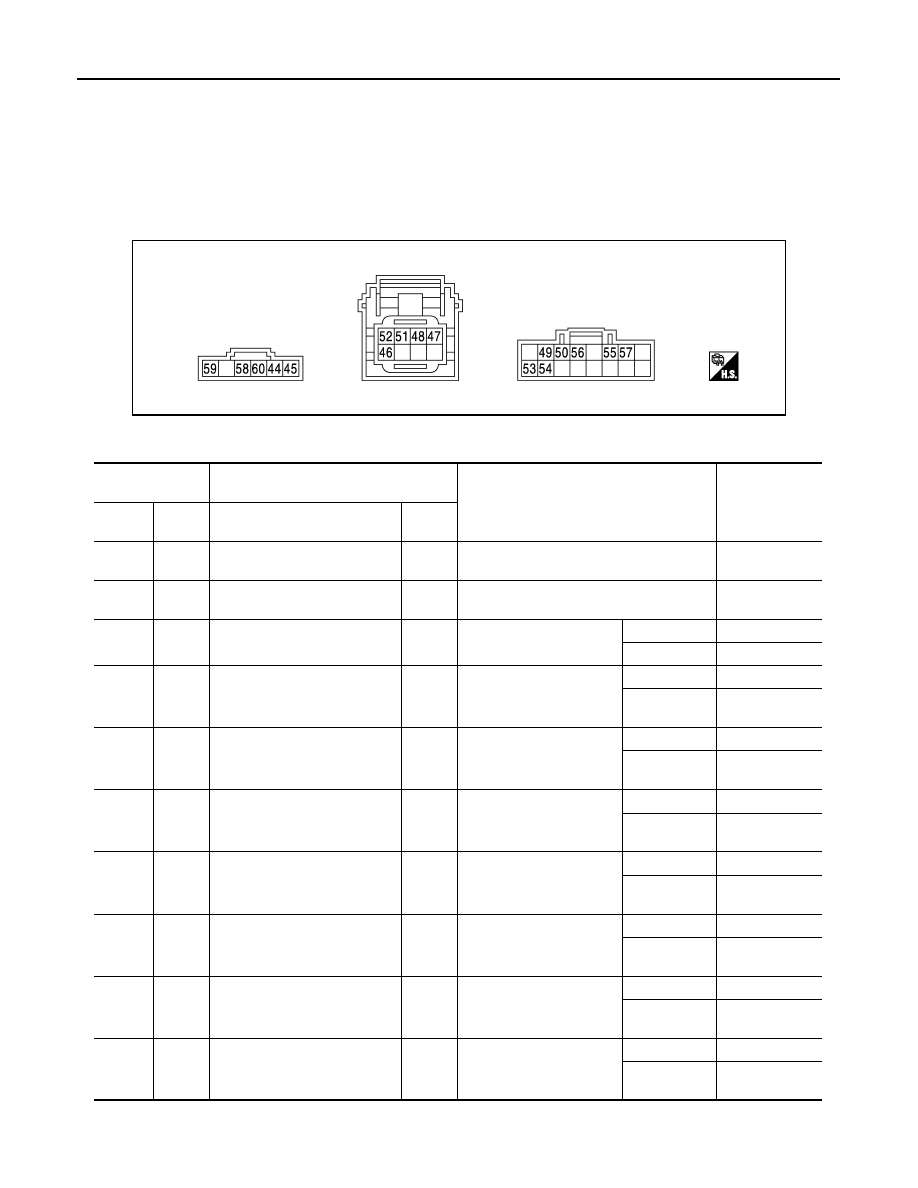

VENTILATION SEAT CONTROL UNIT

FRONT SEAT

FRONT SEAT : Reference Value

INFOID:0000000003809262

TERMINAL LAYOUT

PHYSICAL VALUES

JMJIA2081ZZ

Terminal No.

(Wire color)

Description

Condition

Value

(Approx.)

(+)

(–)

Signal name

Input/

Output

44

(GR/R)

Ground

Battery power supply

Input

Ignition switch OFF

Battery voltage

45

(B/P)

Ground

Ground

Ignition switch ON

0 V

46

(B/W)

Ground

IGN power supply

Input

Ignition switch

OFF or ACC

0 V

ON

Battery voltage

47

(Y/G)

Ground

Ventilation seat switch HI signal

Input

Ventilation seat switch HI

Pressed

0 V

Other than
above

Battery voltage

48

(P/B)

Ground

Ventilation seat switch LO signal

Input

Ventilation seat switch LO

Pressed

0 V

Other than
above

Battery voltage

49

(BR)

Ground

Ventilation seat HI indictor sig-
nal

Output

Ventilation seat HI indicator

Illuminate

3 V

Other than
above

Battery voltage

50

(BR/W)

Ground

Ventilation seat LO indictor sig-
nal

Output

Ventilation seat LO indica-
tor

Illuminate

3 V

Other than
above

Battery voltage

51

(W/V)

Ground

Heated seat switch HI signal

Input

Heated seat switch HI

Pressed

0 V

Other than
above

Battery voltage

52

(R/V)

Ground

Heated seat switch LO signal

Input

Heated seat switch LO

Pressed

0 V

Other than
above

Battery voltage

53

(Y/L)

Ground

Heated seat HI indictor signal

Output

Heated seat HI indicator

Illuminate

3 V

Other than
above

Battery voltage
