VTL-46

< ON-VEHICLE REPAIR >

[WITHOUT 7 INCH DISPLAY]

DUCT AND GRILLE

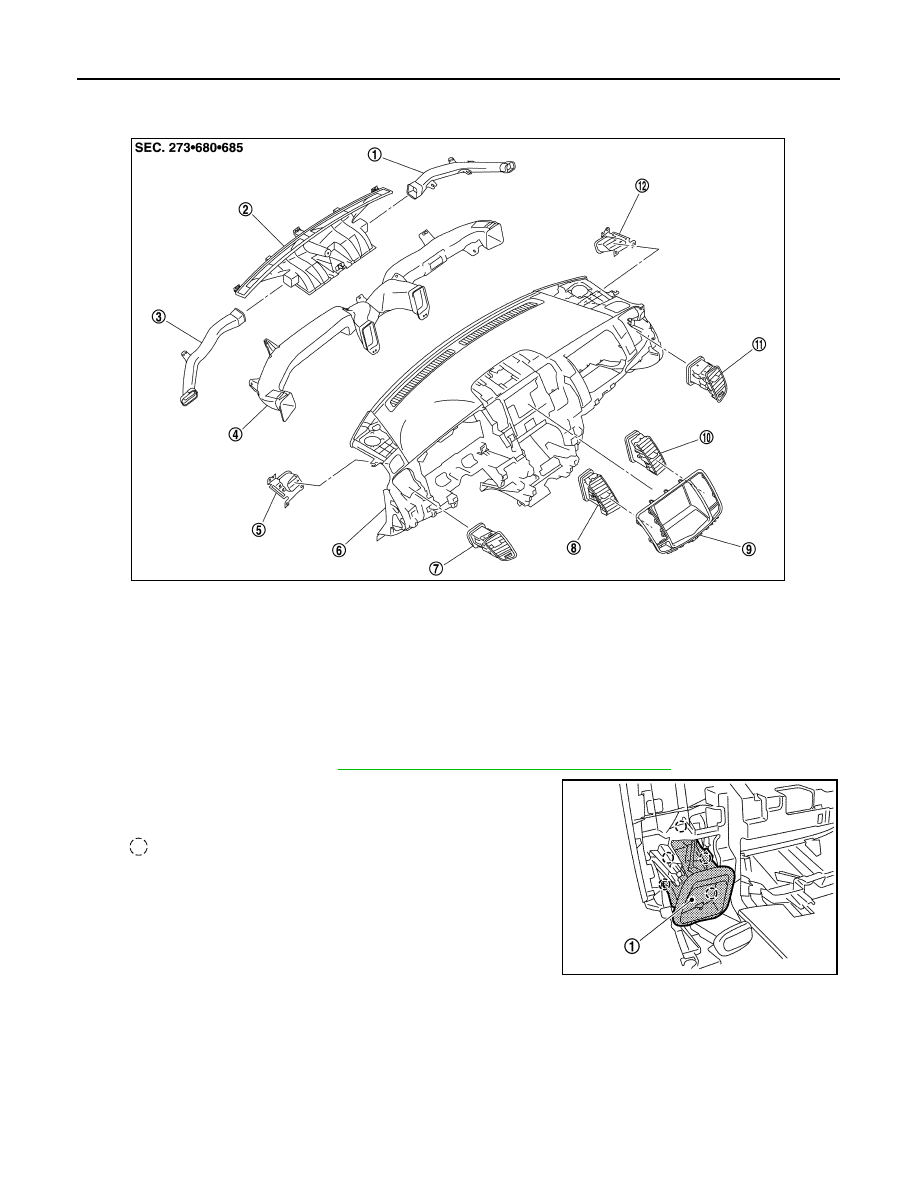

SIDE VENTILATOR GRILLE : Exploded View

INFOID:0000000003774689

SIDE VENTILATOR GRILLE : Removal and Installation

INFOID:0000000003774690

REMOVAL

1.

Remove ventilator duct. Refer to

VTL-48, "VENTILATOR DUCT : Exploded View"

.

2.

Disengage the pawls, and then remove side ventilator grilles
(left and right) (1).

INSTALLATION

Installation is basically the reverse order of removal.

SIDE DEFROSTER GRILLE

1.

Side defroster nozzle (right)

2.

Defroster nozzle

3.

Side defroster nozzle (left)

4.

Ventilator duct

5.

Side defroster grille (left)

6.

Instrument panel assembly

7.

Side ventilator grille (left)

8.

Center ventilator grille (left)

9.

Cluster lid D

10. Center ventilator grille (right)

11. Side ventilator grille (right)

12. Side defroster grille (right)

JPIIA0928ZZ

: Pawl

JPIIA0930ZZ

DUCT AND GRILLE

VTL-47

< ON-VEHICLE REPAIR >

[WITHOUT 7 INCH DISPLAY]

C

D

E

F

G

H

J

K

L

M

A

B

VTL

N

O

P

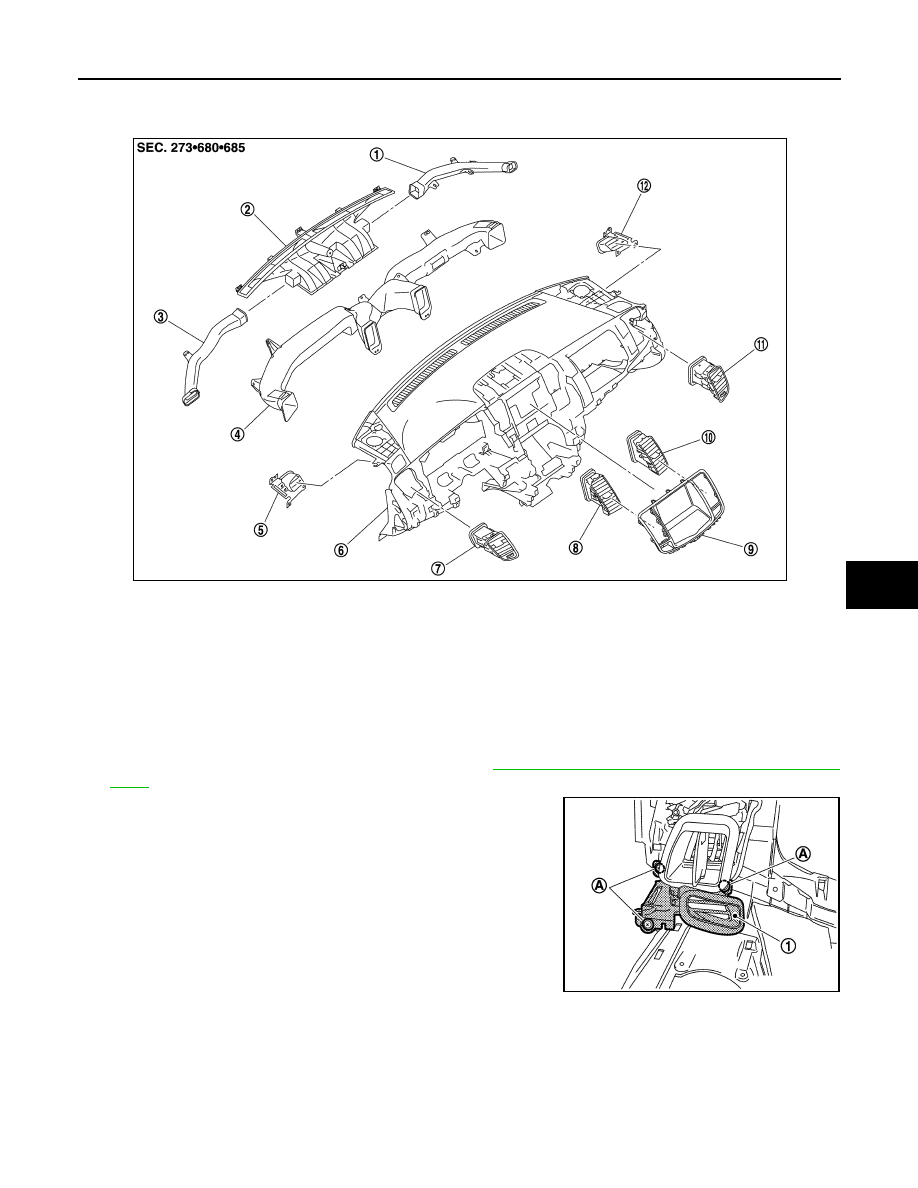

SIDE DEFROSTER GRILLE : Exploded View

INFOID:0000000003774691

SIDE DEFROSTER GRILLE : Removal and Installation

INFOID:0000000003774692

REMOVAL

1.

Remove side defroster nozzles (left and right). Refer to

VTL-49, "SIDE DEFROSTER NOZZLE : Exploded

View"

.

2.

Remove mounting screws (A), and then remove side defroster
grilles (left and right) (1).

INSTALLATION

Installation is basically the reverse order of removal.

VENTILATOR DUCT

1.

Side defroster nozzle (right)

2.

Defroster nozzle

3.

Side defroster nozzle (left)

4.

Ventilator duct

5.

Side defroster grille (left)

6.

Instrument panel assembly

7.

Side ventilator grille (left)

8.

Center ventilator grille (left)

9.

Cluster lid D

10. Center ventilator grille (right)

11. Side ventilator grille (right)

12. Side defroster grille (right)

JPIIA0928ZZ

JPIIA0931ZZ

VTL-48

< ON-VEHICLE REPAIR >

[WITHOUT 7 INCH DISPLAY]

DUCT AND GRILLE

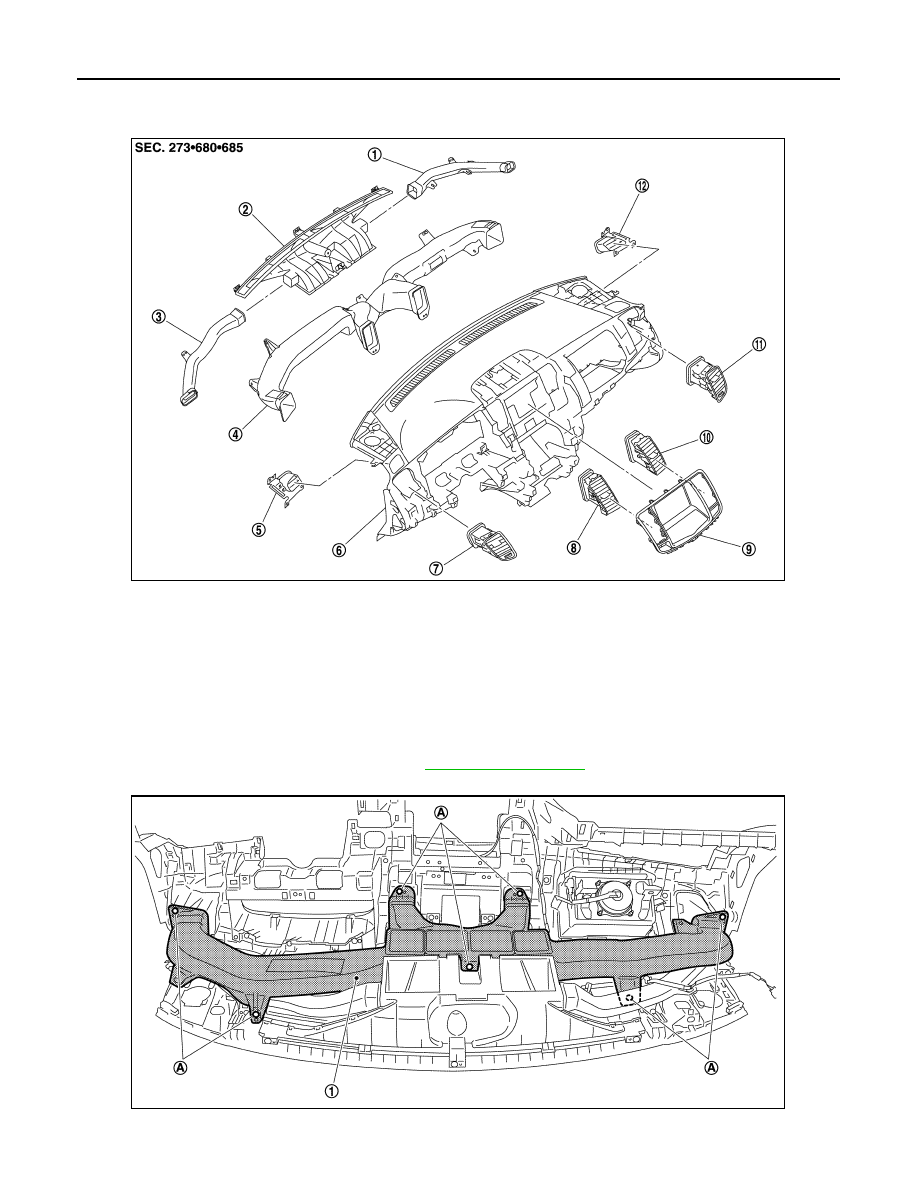

VENTILATOR DUCT : Exploded View

INFOID:0000000003774693

VENTILATOR DUCT : Removal and Installation

INFOID:0000000003774694

REMOVAL

1.

Remove instrument panel assembly. Refer to

IP-11, "Exploded View"

2.

Remove mounting screws (A).

3.

Remove ventilator duct (1).

1.

Side defroster nozzle (right)

2.

Defroster nozzle

3.

Side defroster nozzle (left)

4.

Ventilator duct

5.

Side defroster grille (left)

6.

Instrument panel assembly

7.

Side ventilator grille (left)

8.

Center ventilator grille (left)

9.

Cluster lid D

10. Center ventilator grille (right)

11. Side ventilator grille (right)

12. Side defroster grille (right)

JPIIA0928ZZ

JSIIA1172ZZ

DUCT AND GRILLE

VTL-49

< ON-VEHICLE REPAIR >

[WITHOUT 7 INCH DISPLAY]

C

D

E

F

G

H

J

K

L

M

A

B

VTL

N

O

P

INSTALLATION

Installation is basically the reverse order of removal.

SIDE DEFROSTER NOZZLE

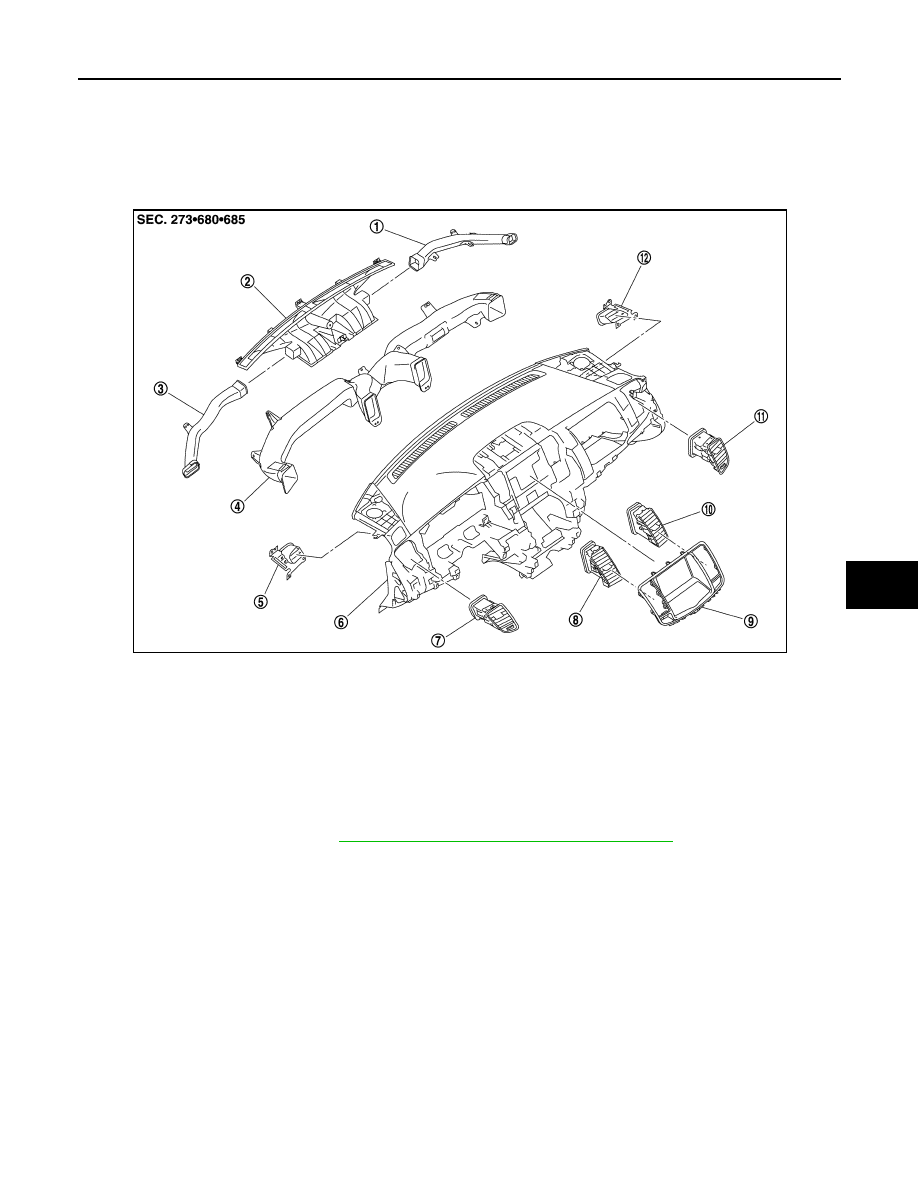

SIDE DEFROSTER NOZZLE : Exploded View

INFOID:0000000003774697

SIDE DEFROSTER NOZZLE : Removal and Installation

INFOID:0000000003774698

REMOVAL

1.

Remove ventilator duct. Refer to

VTL-48, "VENTILATOR DUCT : Exploded View"

.

1.

Side defroster nozzle (right)

2.

Defroster nozzle

3.

Side defroster nozzle (left)

4.

Ventilator duct

5.

Side defroster grille (left)

6.

Instrument panel assembly

7.

Side ventilator grille (left)

8.

Center ventilator grille (left)

9.

Cluster lid D

10. Center ventilator grille (right)

11. Side ventilator grille (right)

12. Side defroster grille (right)

JPIIA0928ZZ
